液压缸的三种作用方式
液压缸是一种将液体压力转化为机械能的装置,广泛应用于各种机械设备中。
液压缸的三种作用方式分别是单作用、双作用和复合作用。
下面将分别介绍这三种作用方式。
1. 单作用液压缸
单作用液压缸只能在一个方向上施加力,通常是由压力油推动活塞向前运动,而回程则是通过弹簧等外力完成的。
单作用液压缸的结构相对简单,成本较低,但只能在一个方向上施加力,适用范围相对较窄。
常见的应用场合包括推动、升降等。
2. 双作用液压缸
双作用液压缸可以在两个方向上施加力,即既能推动活塞向前运动,也能将活塞向后拉动。
它通常由两个油口,一个是进油口,一个是出油口。
当进油口施加压力油时,活塞向前运动;当出油口施加压力油时,活塞向后运动。
双作用液压缸的结构相对复杂,成本较高,但适用范围广泛,常见的应用场合包括起重、挖掘等。
3. 复合作用液压缸
复合作用液压缸是指在一个液压缸内同时实现单作用和双作用两种作用方式。
它通常由两个油口和一个活塞组成,其中一个油口用于单向进油,另一个油口用于双向进油,活塞上则设有单向阀和双向阀。
当单向进油时,活塞只能向一个方向运动,实现单作用;当双向进油时,活塞可以在两个方向上运动,实现双作用。
复合作用液压缸的结构相对复杂,成本较高,但适用范围更广泛,常见的应用场合包括冶金、矿山等。
以上是液压缸的三种作用方式的详细介绍,每种作用方式都有其特点和适用范围,根据实际需求选择合适的液压缸是非常重要的。
双作用液压油缸原理
双作用液压油缸是一种常见的液压执行元件,可以通过液压系统实现正反两个方向的线性运动。
其工作原理基于液压力的传递和作用。
双作用液压油缸主要由活塞、油缸、密封件、进油口和出油口等组成。
液压系统通过控制进油口和出油口的开关,使液压油进入或排出油缸内部,来控制活塞的前后移动。
当液压油进入油缸的一侧,活塞受到液压力的作用向前运动,同时油缸的另一侧的液压油被压力排出。
当控制进油口和出油口的开关切换时,液压油进入油缸的另一侧,活塞受到液压力的作用向后运动,同时油缸的前一侧的液压油被压力排出。
双作用液压油缸的正反运动是通过液压系统的切换完成的。
液压系统中的液压泵通过压力产生液压油流,进入油缸的一侧从而推动活塞前进,而在液压油进入油缸的另一侧时,则由液压油缓慢排出,使得活塞向后移动。
双作用液压油缸广泛应用于各个领域,如工程机械、制造业、船舶等。
其具有传动简单、运动平稳、力量大、速度可调等特点,能够满足不同场合的需求。
最重要的是,双作用液压油缸的工作效果可通过液压系统的设计和控制来实现精确而可靠的运动。

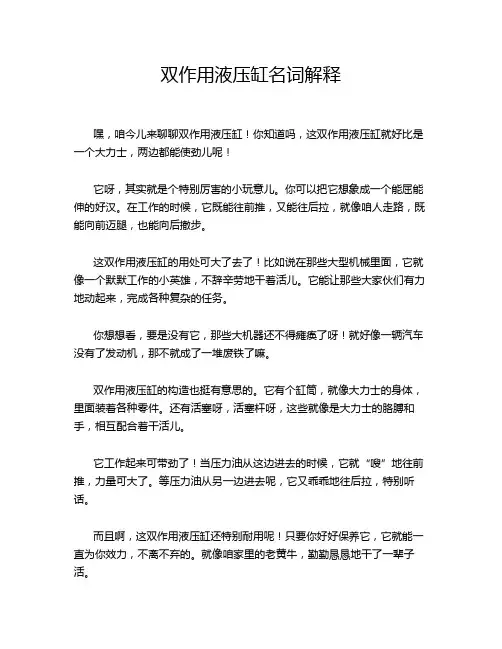

双作用液压缸名词解释嘿,咱今儿来聊聊双作用液压缸!你知道吗,这双作用液压缸就好比是一个大力士,两边都能使劲儿呢!它呀,其实就是个特别厉害的小玩意儿。
你可以把它想象成一个能屈能伸的好汉。
在工作的时候,它既能往前推,又能往后拉,就像咱人走路,既能向前迈腿,也能向后撤步。
这双作用液压缸的用处可大了去了!比如说在那些大型机械里面,它就像一个默默工作的小英雄,不辞辛劳地干着活儿。
它能让那些大家伙们有力地动起来,完成各种复杂的任务。
你想想看,要是没有它,那些大机器还不得瘫痪了呀!就好像一辆汽车没有了发动机,那不就成了一堆废铁了嘛。
双作用液压缸的构造也挺有意思的。
它有个缸筒,就像大力士的身体,里面装着各种零件。
还有活塞呀,活塞杆呀,这些就像是大力士的胳膊和手,相互配合着干活儿。
它工作起来可带劲了!当压力油从这边进去的时候,它就“嗖”地往前推,力量可大了。
等压力油从另一边进去呢,它又乖乖地往后拉,特别听话。
而且啊,这双作用液压缸还特别耐用呢!只要你好好保养它,它就能一直为你效力,不离不弃的。
就像咱家里的老黄牛,勤勤恳恳地干了一辈子活。
咱再说说它的稳定性。
那可真是没话说!不管遇到啥情况,它都能稳稳地工作,不会轻易出问题。
不像有些东西,稍微有点风吹草动就不行了。
你说,这双作用液压缸是不是很神奇呀?它虽然不大,但是作用可不小。
在很多地方都能看到它的身影,默默地为我们的生活和工作贡献着力量。
所以啊,咱可不能小瞧了这双作用液压缸。
它就像是我们生活中的无名英雄,虽然不被大家经常提起,但却一直在那里发挥着重要的作用。
你说它是不是很了不起呢?反正我觉得是!它真的是个很厉害的家伙,让我们的生活变得更加便利和高效。
怎么样,现在你对双作用液压缸是不是有了更深的了解呢?原创不易,请尊重原创,谢谢!。
双作用气缸工作原理
双作用气缸是根据气缸的作用原理,用一种活塞将两个独立的缸体连接起来,同时兼有两种工作模式,具有很好的可靠性和稳定性。
它主要用于对气体或液体做功。
双作用气缸在一定的条件下,可作直线往复运动。
双作用气缸还可实现单向运动,在同一行程内可完成吸气、排气和压缩等动作。
双作用气缸分为两个工作腔,一个工作腔有活塞、缸筒和活塞环,另一个工作腔有活塞杆、滑块和端盖。
活塞杆作往复运动,滑块在缸内做上下运动,端盖作轴向移动。
两个工作腔间通过端盖上的方孔和活塞环相连接,活塞环的一端与活塞杆相连,另一端与端盖相连接。
双作用气缸有两个动作过程:
1.活塞在进气口被压缩,形成真空吸力;
2.活塞在出气口被排出气体所推动,形成反冲力;
3.当活塞被推至静止时,活塞杆被伸出或压缩。
双作用气缸
是由两个独立的气缸组成的一种多功能气缸。
其结构简单紧凑、动作灵活可靠、易于实现自动化控制等特点。
—— 1 —1 —。
双作用液压缸的设计与控制液压缸是由两个工作腔室组成的,每个腔室都可以通过油液进行充排油。
在设计双作用液压缸时,需要考虑以下几个关键因素:1.功能要求:首先确定液压缸需要实现的功能,例如运动速度、力量大小、运动行程等。
这些要求将直接影响液压缸的设计参数。
2.工作压力和力量计算:通过力学分析和液压传动原理,可以计算出液压缸需要承受的工作压力和输出力量。
这些参数将用于选择合适的液压缸尺寸、材料和结构。
3.活塞杆设计:液压缸的活塞杆要经受压力和运动负荷,在设计中需要考虑杆的强度和刚度,以确保其安全运行。
4.密封设计:为了保证液压缸的密封性能,设计中需要选用合适的密封件和密封结构,并确定密封面的几何参数,以确保液压缸可靠运行,并尽量减少泄漏问题。
5.液压控制系统:液压缸的控制是通过控制液压系统的流量和压力来实现的。
在设计和选型液压系统时,需要确定控制方式、控制元件和控制参数,以满足液压缸的运动要求。
在液压缸的控制方面,常见的方法包括手动、自动和电子控制。
手动控制是通过手动阀实现的,操作简单但精确性较差;自动控制是通过控制阀和传感器实现的,可以实现复杂的控制操作;电子控制是利用电子元件和控制系统来实现液压缸的精确控制,具有高精度和灵活性。
双作用液压缸的控制方式有很多种,常见的有位置控制、力控制和速度控制。
位置控制是通过控制液压缸的行程来实现的,可以实现精确的位置控制;力控制是通过控制液压缸的输出力来实现的,可以保持一定的力量大小;速度控制是通过控制液压缸的运动速度来实现的,可以根据需要调整运动速度。
总之,双作用液压缸的设计和控制是一个涉及多个学科和技术领域的综合性问题。
在设计过程中,不仅要考虑液压系统和机械结构的相互配合,还需要考虑控制系统和操作要求。
只有科学合理地设计和控制液压缸,才能保证其稳定运行和正常工作。
flc 双作用气缸
FLC双作用气缸是一种常用的气动执行元件,它由缸筒、端盖、活塞、活塞杆等部件组成。
当压缩空气从气缸的一端进入时,推动活塞向另一端移动,从而驱动活塞杆做往复运动。
由于气缸内部有两个端盖,因此可以控制活塞在两个方向上的运动,从而实现双作用的功能。
FLC双作用气缸具有以下特点:
1. 结构简单、紧凑,便于安装和维护。
2. 动作速度快,能够实现高速往复运动。
3. 输出力较大,能够满足各种不同的应用需求。
4. 可以在高温、低温、潮湿、腐蚀等恶劣环境下工作,可靠性高。
5. 由于采用压缩空气作为动力源,因此节能环保。
FLC双作用气缸的应用范围非常广泛,如自动化生产线、机械手、包装机械、测试设备等领域。
通过合理选择气缸规格、安装方式和控制方式,可以实现各种不同的运动轨迹和动作要求,从而提高生产效率和产品质量。
双作用单活塞杆式液压缸摆动式摆动式液压缸是输出扭矩并实现往复运动的执行元件,也称摆动式液压马达。
有单叶片和双叶片两种形式。
定子块固定在缸体上,而叶片和转子连接在一起。
根据进油方向,叶片将带动转子作往复摆动。
在液压系统中使用液压缸驱动具有一定质量的机构,当液压缸运动至行程终点时具有较大动能,如未作减速处理,液压缸活塞与缸盖将发生机械碰撞,产生冲击、噪声,有破坏性。
为缓和及防止这种危害发生,因此可在液压回路中设置减速装置或在缸体内设缓冲装置[1]。
缸筒作为液压缸、矿用单体支柱、液压支架、炮管等产品的主要部件,其加工质量的好坏直接影响整个产品的寿命和可靠性。
缸筒加工要求高,其内外表粗糙度要求为Ra0.4~0.8µm,对同轴度、耐磨性要求严格。
缸筒的根本特征是深孔加工,其加工一直困扰加工人员。
更多技术可咨询:XX高新区镜博士科技XX周刚采用滚压加工,由于外表层留有外表剩余压应力,有助于外表微小裂纹的封闭,阻碍侵蚀作用的扩展。
从而提高外表抗腐蚀能力,并能延缓疲劳裂纹的产生或扩大,因而提高缸筒疲劳强度。
通过滚压成型,滚压外表形成一层冷作硬化层,减少了磨削副接触外表的弹性和塑性变形,从而提高了缸筒内壁的耐磨性,同时防止了因磨削引起的烧伤。
滚压后,外表粗糙度值的减小,可提高配合性质。
油缸是工程机械最主要部件,传统的加工方法是:拉削缸体——精镗缸体——磨削缸体。
采用滚压方法是:拉削缸体——精镗缸体——滚压缸体,工序是3局部,但时间上比照:磨削缸体1米大概在1-2天的时间,滚压缸体1米大概在10-30分钟的时间。
投入比照:磨床或绗磨机〔几万——几百万〕,滚压刀〔1仟——几万〕。
滚压后,孔外表粗糙度由幢滚前Ra3.2~6.3µm减小为Ra0.4~0.8µm,孔的外表硬度提高约30%,缸筒内外表疲劳强度提高25%。
油缸使用寿命假设只考虑缸筒影响,提高2~3倍,镗削滚压工艺较磨削工艺效率提高3倍左右。
双活塞液压缸工作原理
嘿,咱今儿来唠唠双活塞液压缸这玩意儿的工作原理哈!你说这双活塞液压缸啊,就像是个大力士,有着自己独特的本领呢!
你看啊,它里面有两个活塞,就像两个小伙伴,一个推,一个拉,配合得那叫一个默契。
当液压油进入液压缸的一端时,这边的活塞就被推着往前走,就好像有人在后面给它使了一把劲。
这时候呢,另一边的活塞也没闲着,它被带着一起动起来啦。
这就好比是两个人一起拉一辆车,一个在前面用力拽,一个在后面帮忙推,车子不就跑得更快更稳啦?双活塞液压缸也是这样,通过两个活塞的协同工作,能产生更大的力量,完成各种艰巨的任务呢。
咱再想想,要是只有一个活塞,那力量不就小了很多嘛。
但有了两个活塞,那可就大不一样咯!它们就像左右护法,一起为了实现目标而努力。
而且啊,这双活塞液压缸还特别可靠。
不管是在高温环境下,还是在寒冷的地方,它都能稳稳地工作,就像咱中国人一样,吃苦耐劳,啥环境都能适应。
你说这双活塞液压缸是不是很神奇?它在好多机器里都发挥着重要的作用呢。
就比如那些大型的工程机械,要是没有它,那可就玩不转咯!
它就像是一个默默无闻的英雄,在背后默默地付出,让一切都能顺利进行。
咱生活中好多地方都离不开它呢,你想想,要是没有它,那些高楼大厦怎么建起来呀?那些大型设备怎么运转呀?
所以说啊,可别小瞧了这双活塞液压缸,它虽然看起来不起眼,但作用可大着呢!它就像是我们生活中的一个小惊喜,平时不怎么注意,等你发现了它的厉害之处,就会忍不住感叹:哇塞,原来它这么重要啊!这双活塞液压缸啊,真是个了不起的存在!。
油缸设计基础知识点油缸是工业机械中常见的一种液压元件,用于传递压力,并将压力转化为力和位移。
在设计油缸时,需要考虑多个关键的知识点,以确保其工作正常、高效。
本文将重点介绍油缸设计的基础知识点,包括油缸的类型、工作原理、结构要素、选型和安装。
一、油缸的类型油缸按照种类可以分为单作用油缸、双作用油缸和差动油缸。
1. 单作用油缸:它只有一个工作腔,只能由液压力将其工作腔推出或回缩,而不能自动回程。
2. 双作用油缸:它有两个工作腔,液压力可将其中一个工作腔推出,同时另一个工作腔回缩。
3. 差动油缸:它是一种特殊类型的油缸,可以实现两个工作腔的运动差;例如一个工作腔伸出时,另一个工作腔回缩。
二、油缸的工作原理油缸工作的基本原理是利用液压力将液体(通常是液压油)推入油缸内部的工作腔,从而产生推力和位移。
其中,液压力的产生是由液压系统提供的。
工作腔体积的变化将导致杆柱的伸缩运动。
三、油缸的结构要素油缸的主要结构要素包括油缸筒体、活塞、杆柱、密封装置和连接件等。
1. 油缸筒体:作为液压缸内部的腔体,承受着液压力,并提供了活塞和杆柱的导向座。
2. 活塞:活塞与油缸筒体内壁密封,并将液体压力转化为推力。
3. 杆柱:连接活塞与外界负载,将活塞的推力传递给负载物体。
4. 密封装置:确保油缸内外液体不互通,防止泄漏和损坏。
5. 连接件:将油缸固定在机械装置上,并与液压系统相连,传递液压力。
四、油缸的选型油缸的选型需要考虑多个因素,如推力要求、作用方式、工作温度、工作条件等。
在进行选型时,需要参考油缸的参数表、技术手册以及相关规范。
五、油缸的安装油缸的安装需要注意以下几个方面:1. 确保油缸与负载物体正确连接,并保持合适的位置和方向。
2. 必须使用适当的固定装置,保证油缸与机械装置的牢固连接。
3. 在安装之前,应仔细清洁油缸和连接件,确保没有异物和污垢。
4. 在安装过程中,需要遵循相关的技术要求和安全措施。
总结:油缸设计的基础知识点涵盖了油缸的类型、工作原理、结构要素、选型和安装等方面。
双作用多级液压缸
3HSTG型液压缸是双作用活塞式多级液压缸,为3~8吨垃圾车系列配套,用于垃圾车后期推板使用。
(1)结构特点
该多级缸通过第三级活塞7的杆端A,B油口进出油。
从B口进油时一,二,三级活塞依次伸出;从A口进油时依次内缩。
它的结构特点是:
①在活塞两端和导向套两端都用支承环支承,耐磨性好;
②导向套处不仅采用yx形密封圈,还采用了组合密封圈,密封性能好。
组合密封圈是由两简单的单件组成一体,一为耐磨的填充聚四氟乙烯滑环,另一为用丁腈橡胶或氟橡胶制成的"0"形圈弹性体,活塞杆用组合密封圈称斯特封,活塞用组合密封圈称格来圈。
该密封件对高压,高速及较高温度的往复运动密封,具有良好的使用性能和较高的使用寿命。
3HSTG150E-J型双作用多级液压缸
1-活塞用支承环;2-斯特封;3-钢丝挡圈;4-缸筒;5-一级活塞;6-二级活塞;7-三级活塞;8-O形密封圈;9-一级到向套;10-二级导向圈;11-轴用支承环;12-yx形密封圈;13-格来圈;14-防尘圈;15-三级导向套
(2)型号说明
3 H S TG 150 E-L-RL
①②③④⑤⑥⑦⑧
①伸出级数:3级
②活塞式--H
③双作用式--S
④多级液压缸--TG
⑤缸径(最大级)(mm)
⑥压力级 E--16MPa
⑦总行程(mm)
⑧安装方式
RJ--后端单耳环,中间耳轴 RR--两端耳环
(3)性能参数及安装尺寸见表38及图12
3HSTG*E-L-* *多级缸主要技术规格及安装尺寸单位:mm。

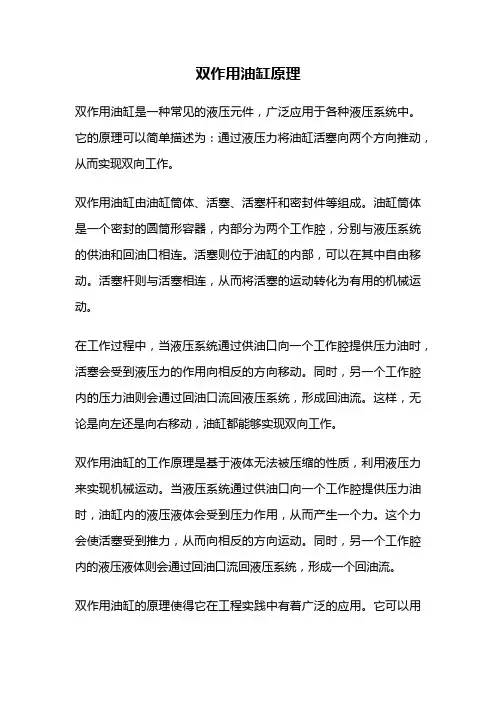

双作用油缸原理双作用油缸是一种常见的液压元件,广泛应用于各种液压系统中。
它的原理可以简单描述为:通过液压力将油缸活塞向两个方向推动,从而实现双向工作。
双作用油缸由油缸筒体、活塞、活塞杆和密封件等组成。
油缸筒体是一个密封的圆筒形容器,内部分为两个工作腔,分别与液压系统的供油和回油口相连。
活塞则位于油缸的内部,可以在其中自由移动。
活塞杆则与活塞相连,从而将活塞的运动转化为有用的机械运动。
在工作过程中,当液压系统通过供油口向一个工作腔提供压力油时,活塞会受到液压力的作用向相反的方向移动。
同时,另一个工作腔内的压力油则会通过回油口流回液压系统,形成回油流。
这样,无论是向左还是向右移动,油缸都能够实现双向工作。
双作用油缸的工作原理是基于液体无法被压缩的性质,利用液压力来实现机械运动。
当液压系统通过供油口向一个工作腔提供压力油时,油缸内的液压液体会受到压力作用,从而产生一个力。
这个力会使活塞受到推力,从而向相反的方向运动。
同时,另一个工作腔内的液压液体则会通过回油口流回液压系统,形成一个回油流。
双作用油缸的原理使得它在工程实践中有着广泛的应用。
它可以用于各种需要双向推动的工作场合,如起重机械、挖掘机、冶金设备等。
在这些应用中,双作用油缸可以通过改变液压系统的工作状态来实现不同方向的运动,从而完成各种工作任务。
双作用油缸的优点之一是工作效率高。
由于液体无法被压缩,液压力可以完全传递给活塞,从而实现更大的推力。
另外,双作用油缸还可以通过调节液压系统的供油量和回油量来控制活塞的速度和位置,从而实现精确的运动控制。
然而,双作用油缸也有一些局限性。
首先,它需要一个液压系统来提供压力油,因此需要额外的设备和能源消耗。
其次,双作用油缸的密封件需要定期维护和更换,以确保系统的正常运行。
此外,由于液压系统的特性,双作用油缸的运动速度相对较慢,对于一些快速响应的工作场合可能不太适用。
总的来说,双作用油缸是一种常见且实用的液压元件,通过利用液压力将油缸活塞向两个方向推动,实现双向工作。
液压作动器的工作原理及双作用与单作用的区别
一、液压作动器的工作原理
液压作动器是利用液体的不可压缩性实现力量的传递和控制。
它主要由液压源、执行元件、控制元件和辅助元件等组成。
液压源提供液体能量,通过控制元件和执行元件实现力的传递和控制。
液压作动器的工作原理是:液体由液压泵产生压力进入液压油缸,推动油缸活塞移动,从而带动执行部件实现力的传递和控制。
当实现部件完成任务后,液压油缸内的流体将通过控制元件返回液压源,液压作动器回到初始状态。
二、液压作动器的组成结构
液压作动器主要由液压源、执行元件、控制元件和辅助元件等组成。
1.液压源:液压泵、油箱、油路等。
2.执行元件:液压马达、液压油缸等。
3.控制元件:单向阀、换向阀、压力阀、流量阀等。
4.辅助元件:油管、密封件、各种仪表等。
三、液压作动器的单作用和双作用
1.单作用:单作用液压作动器只有一个作用方向,即只有单向的力量传递。
它一般采用弹回式设计,即只有一个方向工作时才有作用力,另一个方向采用弹簧或重锤的复位力。
2.双作用:双作用液压作动器可以在两个方向上传递力量,即同时完成进给和退回两种工作。
双作用液压作动器通常由两个单作用液压作动器拼装成一个实现双向力传递的系统。
四、结论
综上所述,液压作动器是通过液体压力来实现力的传递和控制的装置,可以分为单作用和双作用两种类型。
单作用液压作动器只有一个作用方向,双作用液压作动器可以在两个方向上传递力量。
液压作动器应用广泛,例如机床、工程机械、冶金设备等。
牛爷爷资料。
双作用多级液压缸设计分析摘要:双作用多级液压缸的制作难度、维修难度相比于传统液压缸来说更高。
本文重点分析了一种双作用多级液压缸的结构,说明了其在工作时的大致过程,并给出了相应的工作原理,提出了优化改进方案。
关键词:双作用多级液压缸;结构;设计双作用多级液压缸是一种区别于传统液压缸的新型液压机器,与后者相比,前者的优点是结构非常紧凑,且外形很小,可以满足空间不大的环境,还能够满足外伸内缩时带动负载的功能。
但相比普通液压缸,其结构又比较复杂,成本与加工难度很高,都必须由专业的工厂设计。
1.液压结构设计在系统对负载的运动速度没有具体要求,而只是对其推力和行程有要求的情况下,对液压缸的结构进行了设计。
其结构设计图如图1所示。
此液压缸是双作用两级活塞式的。
由第一级活塞,第二级活塞还有缸筒构成,其中1为缸筒,2为第一级活塞,3为第二级活塞。
首先将第一级的活塞筒部做成双层的结构,并在外层的左端开有一个小孔(D),内层的右侧开有小孔E,液压缸的油口A在第二级的活塞杆上面,并在第二级活塞杆上开一小孔C,且C与B相通,B口通过其通道与液压缸的右半部分相连[1]。
2.双作用多级液压缸工作过程我们将第一级的活塞左半部分的有效面积称为S1,右半部分面积为S2,第二级活塞左端部分的面积为S2,有端部分的有效面积为S2a.一般情况下,我们将液压缸活塞向外伸展时分为两种情况,第一种为第二级活塞不动,第一级活塞运动,两级活塞一起向外翻。
第二种是每当第一级到达右面的点时,其所受的压力等于第二级活塞左半部分所受的压力,将第二级活塞推到第一级活塞的右半部分。
在上述分析活塞外伸过程中,考虑到活塞的右端有效面积相对于左端面积比较小,而且外伸时有杆腔的压力比较低,忽略了作用在活塞右端上的液压力,这与实际是符合的[2]。
我们从多级液压缸的工作过程可以看出这种液压缸较单级液压缸的效率更高,需注意方面更多。
3.二级双作用液压缸的设计注意点在二级双作用液压缸中,其一级活塞杆制作过程比较复杂,在设计时要详细地考虑合理的设置。
双作用油缸工作原理
双作用油缸是一种常用的液压执行元件,它能够实现双向推拉。
其工作原理如下:
1. 油液供给:双作用油缸通常连接到液压系统中的油液供给管路。
液压系统通过泵将油液送入油缸的进油口,供应油液给油缸。
2. 油液进入工作腔室:当液压系统供给足够的油液时,油液通过进油口进入油缸的工作腔室,使之增加体积。
3. 油液推动柱塞或活塞:油液进入工作腔室后,油液对柱塞或活塞施加压力,使之向外移动。
此时,双作用油缸就能够实现推动物体的功能。
4. 油液排出:当液压系统不再供给油液,或者需要油缸回到初始位置时,液压系统将油液排出。
油液通过回油口离开油缸的工作腔室,并返回液压系统中。
5. 油缸回到初始位置:当油液排出后,双作用油缸内部的体积减小,油缸的活塞或柱塞受到外部压力的作用,从而回到初始位置。
通过控制液压系统中的液流方向,双作用油缸能够实现双向推拉的工作原理。
这使得它在各种工程和机械设备中得以广泛应用。
单作用活塞缸与双作用活塞缸的对比单作用活塞缸与双作用活塞缸都属于活塞式液压油缸,它们都属于直线运动液压缸。
但其设计原理、结构布局、作用方式和功能差别较大,具体差异因其实现的功能不同。
单作用活塞活塞仅单向运动,由外力使活塞反向运动,只有一腔为高压腔。
双作用活塞缸活塞双向运动,产生推、拉力,前、后腔均为高压腔。
在结构及密封件上与单作用活塞缸均存在很大不同,制作成本相对较高。
上表列举了单作用活塞缸与双作用活塞缸的基本差异,具体差别只能根据具体结构分析。
祝:合作愉快!。
液压缸是液压系统中的执行元件,它能将液压能转换为运动形式的机械能,输出运动速度和力。
单作用液压缸柱塞式液压缸柱塞仅单向运动,返回行程是利用自重或负荷将柱塞推回。
单活塞杆液压缸活塞仅单向运动,返回行程是利用自重或负荷将活塞推动。
双活塞杆液压缸活塞的两侧都装有活塞杆,只能向活塞一侧供给压力油,返回行程通常是利用弹簧力、重力或外力推回。
伸缩液压缸以短缸获得长行程,用液压油由大到小逐节推出,靠外力由小到大逐节缩回。
双作用液压缸单活塞杆液压缸单边有杆,双向液压驱动,双向推力和速度不等。
双活塞杆液压缸双边有杆,双向液压驱动,可实现等速往复运动。
伸缩液压缸双向液压驱动,伸出由大到小逐节推出,由小到大逐节缩回。
组合液压缸经装在一起的齿条驱动齿轮使活塞作往复回转运动。
1、双作用双活塞杆式液压缸两腔的活塞直径d和活塞有效作用面积A通常是相等的。
左右两腔相继进入压力油时,若流量和压力相等,活塞往复运动的速度及两个方向的液压推力相等V1=V2,F1=F2。
2、采用缸体固定的双作用双活塞杆式液压缸,工作台往复运动的范围是活塞有效行程的3倍,占地面积较大,常用于小型设备。
3、采用活塞固定的双作用双活塞杆式液压缸,工作台往复运动的范围是活塞有效行程的2倍,占地面积较小,常用于大中型设备。
双作用单活塞式液压缸,活塞一边有杆,另一端无杆,活塞的有效作用面积不相等。
常用于实现机床的较大负载、慢速工作进给和空回行程时的快速退回。
双作用单活塞杆式液压缸,工作台的往复运动速度不同。
压力油进入无杆腔,v1=4Qv/π(D二次方)压力油进入有杆腔v2=4Qv/π(D方-d方)A1>A2,v2>v1活塞两方向作用力不相等,压力油进入无杆腔,F1=p*(πD方)/4压力油进入有杆腔F2=p*π(D方-d方)/4 ,F1>F2工作台慢速运动活塞获得的推力大,反之获得的推力小。
差动连接,当压力油同时进入液压缸的左、右两腔,由于活塞的两端有效作用面积不同,推力作用与活塞的两端压力也不同。
详解双作用液压缸的工作原理及结构(1)单杆活塞式双作用液压缸的工作原理与结构单杆活塞式双作用液压缸的工作原理如图1-5(a)所示,有两个主油口A与B,当A 口进压力油B口回油时,活塞杆往右运动;当B口进压力油A口回油箱时,活塞杆往左运动。
缸的一端为无杆腔,一端为有杆腔,这样由于两端受力面积不相同,输出力不相同,活塞往复运动速度不相等。
单杆活塞式双作用液压缸的结构如图1-5(b)、(c)所示。
(2)双杆活塞式液压缸的工作原理与结构图1-5 单杆活塞式双作用液压缸如图1-6所示,双杆活塞式液压缸的工作原理与上述单杆活塞式双作用液压缸的工作原理基本相同。
双杆活塞式液压缸如果两端活塞杆直径相同,则在输入同样流量下活塞往复运动速度相等。
图1-6 双杆活塞式液压缸(3)缓冲不可调节液压缸的工作原理与结构缸缓冲不可调节,叫做固定缓冲式液压缸。
其工作原理与结构如图1-7(a)所示,当从A口进压力油,B口回油时,活塞开始向右快速运动,当接近右端时,缓冲柱塞进入后缸盖孔c内,回油只能经固定小孔b从B口回油,开口小,回油速度降低而产生缓冲作用;反向运动时,则利用带锥面的缓冲锥使活塞的运动逐渐减慢,达到缓冲效果。
(4)可调节缓冲液压缸的工作原理与结构可调节缓冲速度的液压缸叫做可调缓冲式液压缸。
其工作原理如图1-8(a)所示,与上述固定缓冲式液压缸不同的是:在缓冲柱塞进入缸盖孔后,回油只能由缸两端的节流阀开口→经小孔a或b→油口A 或B回油,实现缓冲。
而且两端的缓冲节流阀可调节开口大小,叫可调缓冲。
图1-7 缓冲不可调节液压缸1—活塞杆;2—端盖;3—导向套;4—缸头;5—缸筒;6—缓冲套;7—活塞;8—缸底;9—缓冲环;10—螺母;11—拉杆;12—成套密封两端均设有单向阀,一个作用用来放气,另一个作用保证缸在反向运动启动时,在缓冲行程内油液可不经缓冲节流阀的小开口a或b,而通过单向阀正向导通从较大通道c或d进入缸内,避免缓冲行程内启动运行速度太慢。
