液压油缸的结构及工作原理液压油缸是一种主要应用于机械和工业设备的液压系统中的元件，它是一种能够将压缩空气或液体转化为基于压力驱动的直线运动的装置。
在现代工业中，液压油缸广泛应用于各种机械、机床、冶金设备、造船、军工以及石油化工等领域。
此篇文章将详细介绍液压油缸的结构与工作原理。
一、液压油缸的结构液压油缸主要由缸筒、缸盖、活塞、密封圈、杆等基本部件构成。
1.缸体：缸体是液压油缸内的主体部件，通常采用无缝钢管或铸造而成，其内壁平滑。
缸体与缸盖固定在一起，并通过螺纹或卡簧连接到其他部件上。
2.缸盖：缸盖是液压油缸顶部的盖子，通常由铁或铝制成，固定在缸体的一端，用于密封和支撑活塞，并与其他部件形成紧密连接。
在缸盖上还配有进口和出口，用于液体的顺序进入和排出。
3.活塞：活塞是一个密封工作的部件，它与缸体紧密相连，并与缸体内的密封形成密封腔，防止液压油泄漏或外部杂质的进入。
活塞与杆连接，使其能够与缸体内的液体进行压力交换。
活塞杆可以分为单向杆、双向杆、中空杆等多个种类。
4.密封圈：密封圈是液压油缸中的重要部件，用于防止液体泄漏，保证油缸的密封性。
密封圈通常由丁基橡胶、氟橡胶或聚氨酯等材料制成，具有良好的耐油性和耐高温性能。
5.杆：杆是活塞的延伸部分，将活塞上的力传递给其他部件。
杆的材料通常采用高强度合金钢或不锈钢等材料。
二、液压油缸的工作原理液压油缸的工作公式为：F=S×P，其中F是作用在杆上的力，S是活塞面积，P是压力。
液压油缸的工作原理是通过压力传输介质（一般为液体）的作用，来实现液压能量的转换，从而驱动活塞杆实现直线运动。
具体来说，当压力传输介质进入液压油缸时，液体将会推动活塞向前运动，压缩空气或液体同时驱动活塞杆，并将杆上的力传递给机械设备或其他装置。
当液体被冲出时，活塞杆将返回原位置，完成一个工作周期。
在液压油缸的工作过程中，液体需要保持在一定的压力范围内，以确保液压油缸的稳定工作。
在设计液压系统时，需要合理调整压力、流量和工作介质的选择，从而达到最佳的操作效果。
液压技术液压技术基础液压系统及回路编号图形符号一些物理基础液压源部分控制阀基础压力控制阀换向阀开关元件流量控制阀液压缸和液压马达测量元件练习其它单向阀单向阀（（1）•单向阀只允许工作油液向一个方向流动。
对于图示流动方向，在复位弹簧和工作油液作用下，阀芯将阀口关闭。
单向阀中也可以不带复位弹簧。
由于在关闭位置不允许有泄漏，所以，单向阀通常为开关阀式结构。
单向阀单向阀（（2）•对于图示流动方向，在工作油液作用下，单向阀开启。
回路图回路图：：液压泵保护•在这种回路图中，单向阀用于保护液压泵。
当电动机关闭时，单向阀可以防止工作油液倒流入液压泵，且压力峰值对液压泵也不会产生影响，而是通过溢流阀卸放桥式液压块桥式液压块（（1）•在桥式液压块中，四个单向阀组合成一个功能单元。
该图示说明单向阀如何与调速阀一起使用。
在液压缸活塞杆伸出和回缩过程中，工作油液从左向右流过调速阀。
图示为液压缸活塞杆伸出时的情况。
在液压缸活塞杆伸出过程中，速度控制为进油节流。
桥式液压块桥式液压块（（2）•当液压缸活塞杆回缩时，桥式液压块可使工作油液再次从左向右通过调速阀。
在液压缸活塞杆回缩过程中，速度控制为回油节流。
桥式液压块•动画演示了驱动二位四通换向阀动作和弹簧使其复位的情况，以及液压缸活塞杆伸出和回缩过程中，工作油液流过桥式液压块的情况。
同样，桥式液压块还可连接过滤器或背压阀。
液控单向阀液控单向阀（（1）•对于液控单向阀，可以通过控制油口（X ）开启，这时允许工作油液双向流动。
图示为液控单向阀处于静止位置，此时油口B 与油口A 不接通。
液控单向阀液控单向阀（（2）•如果控制油口（X ）有信号，则液控单向阀开启，油口B 与油口A 接通。
为了可靠开启液控单向阀，控制活塞有效面积必须大于阀口有效面积。
液控单向阀也可用于双液控单向阀。
液控单向阀液控单向阀（（3）•图示表明如何通过使用液控单向阀保持液压缸不动，从而对负载定位。
驱动二位三通换向阀动作，液控单向阀开启，液压缸活塞杆回缩。
液压缸结构及原理液压缸是一种将液体能量转化为机械能的装置，通常由液压缸筒体、活塞、活塞杆、密封件、液体进出口阀等组成。
液压缸工作时，液压油进入筒体内，使活塞杆产生线性运动。
液压缸的结构：1.液压缸筒体：通常由钢管制成，内外表面都有高精度的光洁度和硬度，以确保活塞在筒体内的运动平稳。
2.活塞：位于筒体内部的圆柱形零件，与筒体间形成密封腔。
活塞朝向其中一端推进，液压油将被压缩在活塞与筒体之间。
3.活塞杆：将活塞与外部机构连接在一起，由高强度材料制成。
活塞杆的一端与活塞连接，另一端可以连接机械装置。
4.密封件：位于活塞与筒体之间，起到密封液压油的作用。
常用的密封件有O形圈、V型密封圈等，能够有效防止液压油泄漏。
5.液体进出口阀：液压缸内部通过液体进出口阀进出液压油。
进口阀控制液压油进入液压缸腔体，出口阀控制液压油返回液压装置。
液压缸的工作原理：液压缸根据帕斯卡原理工作，即在闭合容器内的液体任何地方产生的压力，都会均匀传递给该容器的各个位置。
液压缸的工作原理可以简单描述为以下几个步骤：1.液体进入：当液压油被泵送进液压缸时，液压油通过进口阀进入液压缸筒体的密闭腔体中。
2.活塞运动：液压油的进入使得液压缸腔体内的液体压力增加，使活塞朝着液压油的方向移动。
3.机械能输出：活塞杆连同活塞一起向外运动，可以将机械能传递给外部装置。
4.液压油排出：当液压缸工作完成后，需要将液压油排出。
此时，进口阀关闭，出口阀打开，液压油通过出口阀流回液压装置。
液压缸的工作过程是一个封闭的循环。
通过控制液压油的进出口阀，可以实现液压缸的运动方向、速度和力的控制。
液压缸在工业上被广泛应用，用于起重机、铁路机车、工程机械等领域。

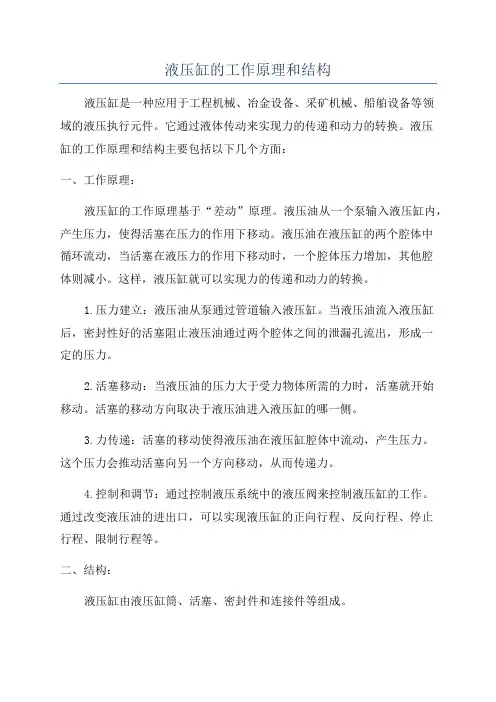

液压缸的工作原理和结构液压缸是一种应用于工程机械、冶金设备、采矿机械、船舶设备等领域的液压执行元件。
它通过液体传动来实现力的传递和动力的转换。
液压缸的工作原理和结构主要包括以下几个方面：一、工作原理：液压缸的工作原理基于“差动”原理。
液压油从一个泵输入液压缸内，产生压力，使得活塞在压力的作用下移动。
液压油在液压缸的两个腔体中循环流动，当活塞在液压力的作用下移动时，一个腔体压力增加，其他腔体则减小。
这样，液压缸就可以实现力的传递和动力的转换。
1.压力建立：液压油从泵通过管道输入液压缸。
当液压油流入液压缸后，密封性好的活塞阻止液压油通过两个腔体之间的泄漏孔流出，形成一定的压力。
2.活塞移动：当液压油的压力大于受力物体所需的力时，活塞就开始移动。
活塞的移动方向取决于液压油进入液压缸的哪一侧。
3.力传递：活塞的移动使得液压油在液压缸腔体中流动，产生压力。
这个压力会推动活塞向另一个方向移动，从而传递力。
4.控制和调节：通过控制液压系统中的液压阀来控制液压缸的工作。
通过改变液压油的进出口，可以实现液压缸的正向行程、反向行程、停止行程、限制行程等。
二、结构：液压缸由液压缸筒、活塞、密封件和连接件等组成。
1.液压缸筒：液压缸筒是液压缸的主体部分，通常采用无缝钢管制作。
液压缸筒通常具有一定的长度，并且内外表面光洁，保证活塞在其中能够顺畅运动。
2.活塞：活塞是液压缸的移动部件，通常由合金钢制成。
活塞通过密封件与液压缸筒相隔离，使得两个腔体能够分别形成压力。
3.密封件：密封件用于确保液压缸的密封性，防止液压油的泄漏。
常用的密封件有密封圈、O型圈、密封垫等。
密封件通常由橡胶或聚氨酯等材料制成，具有良好的密封性和耐磨性。
4.连接件：液压缸的连接件用于将液压缸与其他液压元件连接起来，形成液压系统。
常见的连接件包括法兰、球接头、螺纹接头等。
液压缸的结构根据不同的使用要求也会有所不同，例如单作用液压缸和双作用液压缸。
单作用液压缸只能在一个方向上承受压力，而双作用液压缸则可以在两个方向上承受压力。

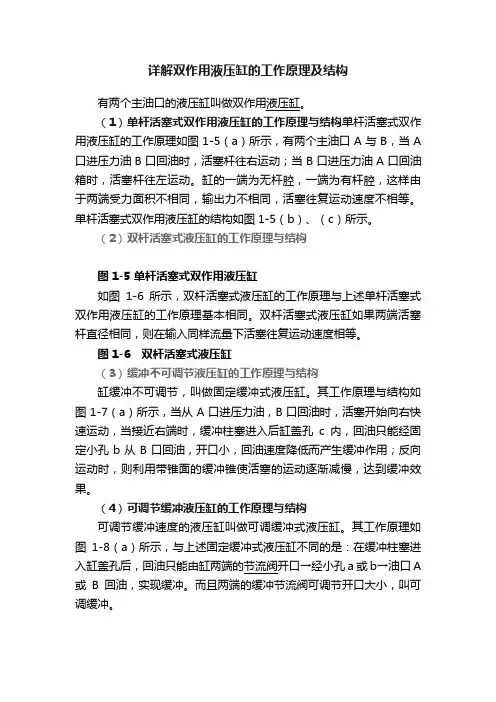

详解双作用液压缸的工作原理及结构（1）单杆活塞式双作用液压缸的工作原理与结构单杆活塞式双作用液压缸的工作原理如图1-5（a）所示，有两个主油口A与B，当A 口进压力油B口回油时，活塞杆往右运动；当B口进压力油A口回油箱时，活塞杆往左运动。
缸的一端为无杆腔，一端为有杆腔，这样由于两端受力面积不相同，输出力不相同，活塞往复运动速度不相等。
单杆活塞式双作用液压缸的结构如图1-5（b）、（c）所示。
（2）双杆活塞式液压缸的工作原理与结构图1-5 单杆活塞式双作用液压缸如图1-6所示，双杆活塞式液压缸的工作原理与上述单杆活塞式双作用液压缸的工作原理基本相同。
双杆活塞式液压缸如果两端活塞杆直径相同，则在输入同样流量下活塞往复运动速度相等。
图1-6 双杆活塞式液压缸（3）缓冲不可调节液压缸的工作原理与结构缸缓冲不可调节，叫做固定缓冲式液压缸。
其工作原理与结构如图1-7（a）所示，当从A口进压力油，B口回油时，活塞开始向右快速运动，当接近右端时，缓冲柱塞进入后缸盖孔c内，回油只能经固定小孔b从B口回油，开口小，回油速度降低而产生缓冲作用；反向运动时，则利用带锥面的缓冲锥使活塞的运动逐渐减慢，达到缓冲效果。
（4）可调节缓冲液压缸的工作原理与结构可调节缓冲速度的液压缸叫做可调缓冲式液压缸。
其工作原理如图1-8（a）所示，与上述固定缓冲式液压缸不同的是：在缓冲柱塞进入缸盖孔后，回油只能由缸两端的节流阀开口→经小孔a或b→油口A 或B回油，实现缓冲。
而且两端的缓冲节流阀可调节开口大小，叫可调缓冲。
图1-7 缓冲不可调节液压缸1—活塞杆；2—端盖；3—导向套；4—缸头；5—缸筒；6—缓冲套；7—活塞；8—缸底；9—缓冲环；10—螺母；11—拉杆；12—成套密封两端均设有单向阀，一个作用用来放气，另一个作用保证缸在反向运动启动时，在缓冲行程内油液可不经缓冲节流阀的小开口a或b，而通过单向阀正向导通从较大通道c或d进入缸内，避免缓冲行程内启动运行速度太慢。

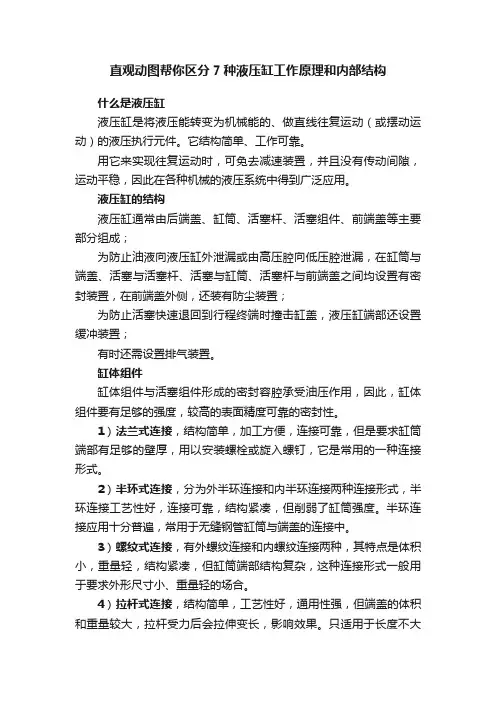

直观动图帮你区分7种液压缸工作原理和内部结构什么是液压缸液压缸是将液压能转变为机械能的、做直线往复运动（或摆动运动）的液压执行元件。
它结构简单、工作可靠。
用它来实现往复运动时，可免去减速装置，并且没有传动间隙，运动平稳，因此在各种机械的液压系统中得到广泛应用。
液压缸的结构液压缸通常由后端盖、缸筒、活塞杆、活塞组件、前端盖等主要部分组成；为防止油液向液压缸外泄漏或由高压腔向低压腔泄漏，在缸筒与端盖、活塞与活塞杆、活塞与缸筒、活塞杆与前端盖之间均设置有密封装置，在前端盖外侧，还装有防尘装置；为防止活塞快速退回到行程终端时撞击缸盖，液压缸端部还设置缓冲装置；有时还需设置排气装置。
缸体组件缸体组件与活塞组件形成的密封容腔承受油压作用，因此，缸体组件要有足够的强度，较高的表面精度可靠的密封性。
1）法兰式连接，结构简单，加工方便，连接可靠，但是要求缸筒端部有足够的壁厚，用以安装螺栓或旋入螺钉，它是常用的一种连接形式。
2）半环式连接，分为外半环连接和内半环连接两种连接形式，半环连接工艺性好，连接可靠，结构紧凑，但削弱了缸筒强度。
半环连接应用十分普遍，常用于无缝钢管缸筒与端盖的连接中。
3）螺纹式连接，有外螺纹连接和内螺纹连接两种，其特点是体积小，重量轻，结构紧凑，但缸筒端部结构复杂，这种连接形式一般用于要求外形尺寸小、重量轻的场合。
4）拉杆式连接，结构简单，工艺性好，通用性强，但端盖的体积和重量较大，拉杆受力后会拉伸变长，影响效果。
只适用于长度不大的中、低压液压缸。
5）焊接式连接，强度高，制造简单，但焊接时易引起缸筒变形。
液压缸工作原理液压传动原理：以油液作为工作介质，通过密封容积的变化来传递运动，通过油液内部的压力来传递动力。
1）动力部分：将原动机的机械能转换为油液的压力能（液压能）。
例如：液压泵。
2）执行部分：将液压泵输入的油液压力能转换为带动工作机构的机械能。
例如：液压缸、液压马达。
3）控制部分：用来控制和调节油液的压力、流量和流动方向。
各种液压缸工作原理及结构分析（动画演示）
什么是液压缸液压缸是将液压能转变为机械能的、做直线往复运动（或摆动运动）的液压执行元件。
它结构简单、工作可靠。
用它来实现往复运动时，可免去减速装置，并且没有传动间隙，运动平稳，因此在各种机械的液压系统中得到广泛应用。
液压缸输出力和活塞有效面积及其两边的压差成正比；液压缸的结构液压缸通常由后端盖、缸筒、活塞杆、活塞组件、前端盖等主要部分组成；为防止油液向液压缸外泄漏或由高压腔向低压腔泄漏，在缸筒与端盖、活塞与活塞杆、活塞与缸筒、活塞杆与前端盖之间均设置有密封装置，在前端盖外侧，还装有防尘装置；为防止活塞快速退回到行程终端时撞击缸盖，液压缸端部还设置缓冲装置；有时还需设置排气装置。
缸体组件缸体组件与活塞组件形成的密封容腔承受油压作用，因此，缸体组件要有足够的强度，较高的表面精度可靠的密封性。
(1)法兰式连接，结构简单，加工方便，连接可靠，但是要求缸筒端部有足够的壁厚，用以安装螺栓或旋入螺钉，它是常用的一种连接形式。
(2)半环式连接，分为外半环连接和内半环连接两种连接形式，半环连接工艺性好，连接可靠，结构紧凑，但削弱了缸筒强度。
半环连接应用十分普遍，常用于无缝
钢管缸筒与端盖的连接中。
(3)螺纹式连接，有外螺纹连接和内螺纹连接两种，其特点是体积小，重量轻，结构紧凑，但缸筒端部结构复杂，这种连接形式一般用于要求外形尺寸小、重量轻的场合。
(4)拉杆式连接，结构简单，工艺性好，通用性强，但端盖的体积和重量较大，拉杆受力后会拉伸变长，影响效果。
只适用于长度不大的中、低压液压缸。
(5)焊接式连接，强度高，制造简单，但焊接时易引起缸筒变形。
液压缸的基本作用形式：标准双作用：动力行程在两个方向并且用于大多数应用场合：单作用缸：当仅在一个方向需要推力时，可以采用一个单作用缸；双杆缸：当在活塞两侧需要相等的排量时，或者当把一个负载连接于每端在机械有利时采用，附加端可以用来安装操作行程开关等的凸轮．弹簧回程单作用缸：通常限于用来保持和夹紧的很小的短行程缸。
容纳回程弹簧所需要的长度使得它们在需要长行程时很讨厌；柱塞式单作用缸：仅有一个流体腔，这种类型的缸通常竖直安装，负载重置使缸内缩，他们又是被成为“排量缸”，并且对长行程是实用的；多级伸缩缸：最多可带4个套简，收拢长度比标准缸短．有单作用或双作用，它们与标准缸相比是比较贵的，通常用于安装空间较小但需要较大行程的场合，串联缸：一个串联缸足由两个同轴安装的缸组成的，两个缸的活塞由
一个公共活塞杆链接，在两缸之前设置杆密封件以便使每个缸都能双作用，当安装宽度或高度受限制时．串联缸可以增加出力；双联缸：一个双联缸是由两个同轴安装的缸组成的．两个活塞不相连接．在两缸之间设置杆密封件以便使每个缸都能双作用，两个缸可以活塞杆对活塞安装（如图)或者背靠背安装．通常用来提供三位置工作。
液压缸工作原理液压传动原理－以油液作为工作介质，通过密封容积的变化来传递运动，通过油液内部的压力来传递动力。
1、动力部分－将原动机的机械能转换为油液的压力能（液压能）。
例如：液压泵。
2、执行部分－将液压泵输入的油液压力能转换为带动工作机构的机械能。
例如：液压缸、液压马达。
3、控制部分－用来控制和调节油液的压力、流量和流动方向。
例如：压力控制阀、流量控制阀和方向控制阀。
4、辅助部分－将前面三部分连接在一起，组成一个系统，起贮油、过滤、测量和密封等作用。
例如：管路和接头、油箱、过滤器、蓄能器、密封件和控制仪表等。
在一定体积的液体上的任意一点施加的压力,能够大小相等地向各个方向传递.这意味着当使用多个液压缸时,每个液压缸将按各自的速度拉或推,而这些速度取决于移动负载所需的压力. 在液压缸承载能力范围相同的情况下,承载最小载荷的液压缸会首先移动,承载最大载荷的液压缸最后移动. 为使液压缸同步
运动,以达到载荷在任一点以同一速度被顶升,一定要在系统中使用控制阀或同步顶升系统元件. 液压缸的分类
为了满足各种主机的不同用途，液压缸有多种类型。
按供油方向分，可分为单作用缸和双作用缸。
单作用缸只是往缸的一侧输入高压油，靠其它外力使活塞反向回程。
双作用缸则分别向缸的两侧输入压力油。
活塞的正反向运动均靠液压力完成。
按结构形式分，可分为活塞缸、柱塞缸、摆动缸和伸缩套筒缸。
按活塞杆的形式分，可分为单活塞杆缸和双活塞杆缸。
按缸的特殊用途分，可分为串联缸、增压缸、增速缸、步进缸等。
此类缸都不是一个单纯的缸筒，而是和其它缸筒和构件组合而成，所以从结构的观点看，这类缸又叫组合缸。
1、差动液压缸液压缸的差动原理，就是两端同时接供油管路，一端由于活塞杆作用面积要小于另一端，利用差动原理实现运动。
当单杆活塞缸两腔同时通入压力油时，由于无杆腔有效作用面积大于有杆腔的有效作用面积，使得活塞向右的作用力大于向左的作用力，因此，活塞向右运动，活塞杆向外伸出；与此同时，又将有杆腔的油液挤出，使其流进无杆腔，从而加快了活塞杆的伸出速度，单活塞杆液压缸的这种连接方式被称为差动连接。
差动连接时,液压缸的有效作用面积是活塞杆的横截面积，工作台运动速度比无杆腔进油时的速度大，而输出力则减小。
差动连接是在不增
加液压泵容量和功率的条件下，实现快速运动的有效办法。
2、单杆液压缸单活塞杆液压缸只有一端有活塞杆。
是一种单活塞液压缸。
其两端进出口油口A和B都可通压力油或回油，以实现双向运动，故又称为双作用缸。
用它来实现往复运动时，可免去减速装置，并且没有传动间隙，运动平稳，因此在各种机械的液压系统中得到广泛应用。
特点：（1）无杆腔进油，有杆腔回油。
（2）有杆腔进油，无杆腔回油。
（3）差动连接—左右两腔接通，且都通压力油。
单杆缸三种比较，如下图所示：3、单杆式活塞缸单杆活塞缸的活塞只有一端带活塞杆，由于单杆活塞缸左、右两腔的有效面积不等，因此其特点是：当交替进入缸两腔的流体压力户和流量Q不变时，活塞缸在左、右两个方向上输出的推力F不相等，往复运动速度口也不相同，并且活塞杆直径越大，这种差别也越大。
但分别采用缸体固定和采用活塞杆固定时，它们相应的工作台的运动范围是相同的。
4、双杆式活塞缸双杆活塞缸两端的杆径通常是相等的，因此活塞两端的有效作用面积也相等。
当油缸两腔分别交替输入相同流量和压力的流体时，活塞上产生的最大推力和运动速度也分别相等。
但分别采用缸体固定和活塞杆固定时，它们相应的工作台的运动范围是不同的双杆活塞气缸的结构与双活塞杆液压缸的结构相似，其图形
符号也相同。
双杆液压缸是活塞的两侧都有活塞杆的液压缸，一般为双向液压驱动，可实现等速往复运动。
特点：（1）无杆腔进油，有杆腔回油。
（2）有杆腔进油，无杆腔回油。
（3）差动连接—左右两腔接通，且都通压力油。
5、气液增力缸气液增力缸也称气液增压缸一般简称增压缸。
气液增压缸是结合是气缸和油缸优点而改进设计的，液压油与压缩空气严格隔离，缸内的活塞杆接触工作件后自动启程，动作速度快，且较气压传动稳定，缸体装置简单，出力调整容易，相同条件下可达到油压机之高出力，能耗低，软着陆不损模具，安装容易并且特殊增压缸可360度任意角度安装，所占用的空间小，故障少无温升之困扰，寿命长，噪声小，等核心特性。
增压缸使用一般气压即能达成油压缸之高出力，不需要液压单元。
增压缸一般可分为：预压式增压缸、直压式增压缸、行程可调增压缸、加大回程拉力增压缸、紧凑并列型增压缸、迷你型增压缸、快速型增压缸、油气隔离型增压缸。
增压缸的工作频率，按照不同的行程及缸径一般在10~70次/分钟作动方式：双动操作速度：50~1000mm/s 出力范围：1~100吨应用范围：压印标记、弯折型材、模具冲孔、冲切钢材、型材碰焊、挤模成型、压平校直、铆接锻压、整型钣金、紧密装配、铆合连接、金属冲压。
6、伸缩液压缸伸缩
式液压缸是可以得到较长工作行程的具有多级套筒形活塞杆的液压缸，伸缩式液压缸又称多级液压缸。
伸缩式液压缸是由两个或多个活塞式液压缸套装而成的，前一级活塞缸的活塞杆是后一级活塞缸的缸筒。
当压力油从无杆腔进入时，活塞有效面积最大的缸筒开始伸出，当行至终点时，活塞有效面积次之的缸筒开始伸出。
伸缩式液压伸出的顺序是由大到小依次伸出，可获得很长的工作行程，外伸缸筒有效面积越小，伸出速度越快。
因此，伸出速度有慢变快，相应的液压推力由大变小；这种推力、速度的变化规律，正适合各种自动装卸机械对推力和速度的要求。
而缩回的顺序一般是由小到大依次缩回，缩回时的轴向长度较短，占用空间较小，结构紧凑。
常用于工程机械和其他行走机械，如起重机、翻斗汽车等的液压系统中。
7、柱塞缸柱塞缸是液压缸的一种结构形式。
单柱塞缸只能实现一个方向运动，反向要靠外力，如下图a。
用两个柱塞缸组合，如图b，也能用压力油实现往复运动。
柱塞缸运动时，由缸盖上的导向套来导向，因此缸筒内壁不需要精加工。
它特别适用于行程较长的场合。
另外柱塞缸又有径向柱塞缸和轴向柱塞缸之分。
