低压配电系统IT、TT和TN接地方式的详细图文详解分析

低压施工配电系统三种接地形式：IT、TT、TN解析根据现行的国家标准《低压配电设计规范》（GB50054），低压配电系统有三种接地形式，即IT系统、TT系统、TN系统。

（1）第一个字母表示电源端与地的关系T-电源变压器中性点直接接地。

I-电源变压器中性点不接地，或通过高阻抗接地。

（2）第二个字母表示电气装置的外露可导电部分与地的关系T-电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点。

N-电气装置的外露可导电部分与电源端接地点有直接电气连接。

下面分别对IT系统、TT系统、TN系统进行全面剖析。

一、IT系统IT系统就是电源中性点不接地，用电设备外露可导电部分直接接地的系统。

IT系统可以有中性线，但IEC强烈建议不设置中性线。

因为如果设置中性线，在IT系统中N线任何一点发生接地故障，该系统将不再是IT系统。

IT系统接线图如图1所示。

低压施工配电系统三种接地形式：IT、TT、TN解析图1 IT系统接线图IT系统特点IT系统发生第一次接地故障时，接地故障电流仅为非故障相对地的电容电流，其值很小，外露导电部分对地电压不超过50V，不需要立即切断故障回路，保证供电的连续性；－发生接地故障时，对地电压升高1.73倍；－220V负载需配降压变压器，或由系统外电源专供；－安装绝缘监察器。

使用场所：供电连续性要求较高，如应急电源、医院手术室等。

IT 方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。

一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例如电力炼钢、大医院的手术室、地下矿井等处。

地下矿井内供电条件比较差，电缆易受潮。

运用IT 方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。

但是，如果用在供电距离很长时，供电线路对大地的分布电容就不能忽视了。

在负载发生短路故障或漏电使设备外壳带电时，漏电电流经大地形成架路，保护设备不一定动作，这是危险的。

低压配电系统接地方式的分类电源侧的接地称为系统接地，负载侧的接地称为保护接地。

国际电工委员会（IEC）标准规定的低压配电系统接地有IT系统、TT系统、TN系统三种方式。

1、IT系统电源端带电部分对地绝缘或经高阻抗接地，用电设备金属外壳直接接地。

IT系统示意图见下图：IT系统适用于环境条件不良、易发生一相接地或火灾爆炸的场所,如煤矿、化工厂、纺织厂等,也可用于农村地区。

但不能装断零保护装置,因正常工作时中性线电位不固定,也不应设置零线重复接地.2、TT系统TT系统的示意图见下图。

该系统电源中性点直接接地，用电设备金属外壳用保护接地线接至与电源端接地点无关的接地级，简称保护接地或接地制。

当配电系统中有较大量单相220V用电设备，而线路敷设环境易造成一相接地或零线断裂，从而引起零电位升高时，电气设备外壳不宜接零而采用TT系统。

TT系统适用于城镇、农村居住区、工业企业和分散的民用建筑等场所.当负荷端和线路首端昀装有漏电开关，且干线末端装有断零保护时，则可成为功能完善的系统.3、TN系统TN系统的电源端中性点直接接地，用电设备金属外壳用保护零线与该中心点连接,这种方式简称保护接零或接零制。

按照中必线（工作零线）与保护线（保护零线）的组合事况TN系统又分以下三种形式：（1）TN－C系统。

在该系统中,工作零线和保护零线共用(简称PEN），此系统习惯称为三相四线制系统.系统示意图如下：（2）TN－S系统.在该系统中，工作零线N和保护零线PE从电源端中性点开始完全分开，此系统习惯称为三相五线制系统。

示意图见下图：（3）TN－C－S系统。

在该系统中,工作零线同保护零线是部分共用的，此系统即为局部三相五线制系统.系统示意图见图5.10－5。

设计应注意以下几点：①TN－C系统适用于设有单相220V，携带式、移动式用电设备，而单相220V固定式用电设备也较少，但不必接零的工业企业。

TN－S系统适用于工业企业，高层建筑及大型民用建筑.TN－C—S系统适用于工业企业。

IＴ系统、TT系统、TN系统保护接地系统水利建设工地大多分散在郊区与边远地区,施工场地大,设备与人员分散,施工季节性强,施工单位得安全管理水平参差不齐，临时工与外来民工较多,这些都给现场得安全供用电带来极为不利得影响,水利工地电气事故时有发生,安全用电形势严峻。

因此必须积极贯彻预防为主得方针，认真研究运用各项技术措施与管理措施,提高供用电系统得安全水平，营造工地电气安全环境,保障广大水利建设者得安全。

1 施工用电３8０/220Ｖ低压系统得接地方式380－２20Ｖ低压系统有三种接地方式。

1．1 IT系统IT系统就是电源端中性点不直接接地，电气装置得外露可导电部分直接接地得系统(见图1)。

图1 ＩＴ系统１．2TＴ系统TT系统就是电源系统中性点直接接地,电气装置得外露可导电部分直接接地得系统(见图２)。

图2 TT系统1.3 ＴN系统ＴN系统为电源系统中性点直接接地,电气装置外露可导电部分通过保护导体连接到电源接地点得系统。

根据中性线与保护线得布置，ＴN系统有三种形式:1.３.1 TＮ-C系统ＴN-Ｃ系统就是中性线与保护线合一得三相四线制系统(图３）。

图3ＴN-Ｃ系统１．3.２TN－S系统TN－S系统为三相五线制,系统中得保护线与中性线就是从电源端开始完全分开得(见图4)。

图４TN-S系统１.３.3 TN-C-S系统ＴN-C-S系统得特点就是一部分中性线与保护线合一，一部分中性线与保护线分开（见图５）。

图５ＴＮ-C－S系统2保护接地与保护接零2.1 保护接地TＴ系统中得接地方式称为保护接地图６就是ＴT系统保护接地原理图,Ｕ为相电压,Rｄｅ为工作接地电阻,Ｒpe为保护接地电阻,Ｍ为用电装置,当Ｍ绝缘损坏外壳带电时，不计线路及电源电阻,则有图6TT系统保护接地原理Iｅ=U／(Ｒde+Rpe)取U=220V，Rdｅ=Ｒpｅ=4Ω,则Iｅ=27.5A在接地短路电流Ie得作用下,电路中保护装置动作切断电源,从而保障了安全。

低压配电系统有三种接地形式(IT、TT、TN )系统的区别详解(注册安全工程师考点)根据现行的国家相关标准，低压配电系统有三种接地形式，即口系统、口系统、TN 系^.(1)第一个字母表示电源端与地的关系T-电源变压器中性点直接接地。

I-电源变压器中性点不接地，或通过高阻抗接地。

(2)第二个字母表示电气装置的外露可导电部分与地的关系T-电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点。

N-电气装置的外露可导电部分与电源端接地点有直接电气连接。

分别对IT系统、口系统，TN系统进行全面剖析。

一、灯系统IT系统就是电源中性点不接地，用电设备外露可导电部分直接接地的系统。

IT系统可以有中性线，但IEC强烈建议不设置中性线。

因为如果设置中性线，在IT系统中N线任何一点发生接地故障，该系统将不再是IT系统。

IT系统接线图如图1所示。

图1灯系统接线图口系统特点IT系统发生第一次接地故障时，接地故障电流仅为非故障相对地的电容电流，其值很小，外露导电部分对地电压不超过50V，不需要立即切断故障回路，保证供电的连续性；-发生接地故障时，对地电压升高1.73倍；-220V 负载需配降压变压器，或由系统外电源专供；-安装绝缘监察器。

使用场所：供电连续性要求较高，如应急电源、医院手术室等。

IT方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。

一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例如电力炼钢、大医院的手术室、地下矿井等处。

地下矿井内供电条件比较差，电缆易受潮。

运用IT方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。

但是，如果用在供电距离很长时，供电线路对大地的分布电容就不能忽视了。

在负载发生短路故障或漏电使设备外壳带电时，漏电电流经大地形成架路，保护设备不一定动作，这是危险的。

只有在供电距离不太长时才比较安全。

IT 系统、TT 系统、TN 系统保护接地系统水利建设工地大多分散在郊区和边远地区，施工场地大，设备和人员分散，施工季节 性强，施工单位的安全管理水平参差不齐，临时工和外来民工较多，这些都给现场的安全供 用电带来极为不利的影响，水利工地电气事故时有发生，安全用电形势严峻。

因此必须积极 贯彻预防为主的方针，认真研究运用各项技术措施和管理措施，提高供用电系统的安全水平， 营造工地电气安全环境，保障广大水利建设者的安全。

1施工用电380/220V 低压系统的接地方式380-220V 低压系统有三种接地方式。

1. 1 IT 系统IT 系统是电源端中性点不直接接地，电气装置的外露可导电部分直接接地的系统（见图1）。

图1 IT 系统1. 2 TT 系统TT 系统是电源系统中性点直接接地，电气装置的外露可导电部分直接接地的系统（见图2）。

电气装置的接地囊电气装置 中的设备图2 TT 系统1. 3 TN 系统TN 系统为电源系统中性点直接接地，电气装置外露可导电部分通过保护导体连接到电源接 地点的系统。

根据中性线和保护线的布置，TN 系统有三种形式：1. 3. 1 TN-C 系统TN-C 系统是中性线与保护线合一的三相四线制系统（图3）。

图3 TN-C 系统电源端 接地点电气装置 中的设备电，装置・•的接地皴外露可，导电部分1.3. 2 TN-S 系统TN-S系统为三相五线制，系统中的保护线与中性线是从电源端开始完全分开的（见图4）。

图4 TN-S系统2.3. 3 TN-C-S 系统TN-C-S系统的特点是一部分中性线与保护线合一，一部分中性线与保护线分开（见图5）。

图5 TN-C-S系统2保护接地和保护接零3.1保护接地TT系统中的接地方式称为保护接地图6是TT系统保护接地原理图，U为相电压，Rde为工作接地电阻，Rpe为保护接地电阻，M为用电装置，当M绝缘损坏外壳带电时，不计线路及电源电阻，则有图6 TT系统保护接地原理Ie=U/ (Rde+Rpe)取 U=220V, Rde=Rpe=4Q，贝UIe=27.5A在接地短路电流Ie的作用下，电路中保护装置动作切断电源，从而保障了安全。

低压系统的接地型式：TN系统、TT系统、IT系统（最全的总结）一、文字符号的含义：1、第一个字母：表示电源端与大地的关系，即如何处理系统接地；T—电源端有一点（通常是中性线上的一点），与大地直接连接；（T是法文“Terre”大地的第一个字母）I—电源端所有带电部分不接地（与大地隔离），或有一点经过高阻抗（220/380V系统内取1000Ω）与大地直接连接。

（I是法文“Isolation”隔离的第一个字母）2、第二个字母：表示电气装置的外露可导电部分与大地的关系，即如何处理保护接地；T—电气装置的外露可导电部分直接接大地，它与电源的接地无联系；N—电气装置的外露可导电部分与电源端的中性点连接而接地；3、短横线后的字母（如果有）：表示中性导体（N）与保护导体（PE）的配置情况；S—N与PE是分开的；C—N与PE是合一的；二、TN系统：TN系统分为TN-C、TN-S、TN-C-S三种系统1、TN-C系统：全系统中N线和PE线是合一的（PEN）；（注意此处的全系统是从电源配电出线处算起，后面同。

）装置的PEN也可另外增设接地。

如下图所示：2、TN-S系统：全系统内N线和PE线是分开的；装置的PE先可另外增设接地。

如下图所示：3、TN-C-S系统：在全系统内，通常仅在低压电气装置电源进线点前N线和PE线是合一的，电源进线点后即分为两根线。

对系统的PEN线和PE线也可另外增设接地。

如下图所示：三、TT系统：电源端有一点直接与大地连接，电气装置的外露可导电部分应接到在电气上独立于电源系统接地的接地极上；特别需要注意的是，TT系统的中性线除在电源的一点作系统接地外，为防止杂散电流的产生不得在其他处再接地。

如下图所示：四、IT系统：电源端所有带电部分不接地（与大地隔离），或有一点（一般为中性点）经过高阻抗（220/380V系统内取1000Ω）与大地直接连接。

五、系统接地型式的应用：1、TN-C系统：因为N线和PE线是合并的，可以节省一根导线，比较经济。

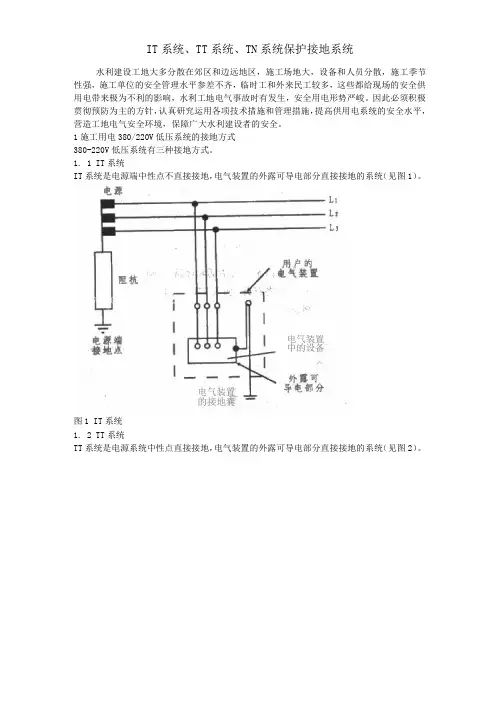

IT系统、TT系统、TN系统保护接地系统水利建设工地大多分散在郊区和边远地区，施工场地大，设备和人员分散，施工季节性强，施工单位的安全管理水平参差不齐，临时工和外来民工较多，这些都给现场的安全供用电带来极为不利的影响，水利工地电气事故时有发生，安全用电形势严峻。

因此必须积极贯彻预防为主的方针，认真研究运用各项技术措施和管理措施，提高供用电系统的安全水平，营造工地电气安全环境，保障广大水利建设者的安全。

1 施工用电380/220V低压系统的接地方式380-220V低压系统有三种接地方式。

1．1 IT系统IT系统是电源端中性点不直接接地，电气装置的外露可导电部分直接接地的系统（见图1）。

图1 IT系统1．2 TT系统TT系统是电源系统中性点直接接地，电气装置的外露可导电部分直接接地的系统（见图2）。

图2 TT系统1．3 TN系统TN系统为电源系统中性点直接接地，电气装置外露可导电部分通过保护导体连接到电源接地点的系统。

根据中性线和保护线的布置，TN系统有三种形式：1．3．1 TN-C系统TN-C系统是中性线与保护线合一的三相四线制系统（图3）。

图3 TN-C系统1．3．2 TN-S系统TN-S系统为三相五线制，系统中的保护线与中性线是从电源端开始完全分开的（见图4）。

图4 TN-S系统1．3．3 TN-C-S系统TN-C-S系统的特点是一部分中性线与保护线合一，一部分中性线与保护线分开（见图5）。

图5 TN-C-S系统2 保护接地和保护接零2．1 保护接地TT系统中的接地方式称为保护接地图6是TT系统保护接地原理图，U为相电压，Rde为工作接地电阻，Rpe为保护接地电阻，M为用电装置，当M绝缘损坏外壳带电时，不计线路及电源电阻，则有图6 TT系统保护接地原理Ie=U/（Rde+Rpe）取U=220V，Rde=Rpe=4Ω，则Ie=27.5A在接地短路电流Ie的作用下，电路中保护装置动作切断电源，从而保障了安全。

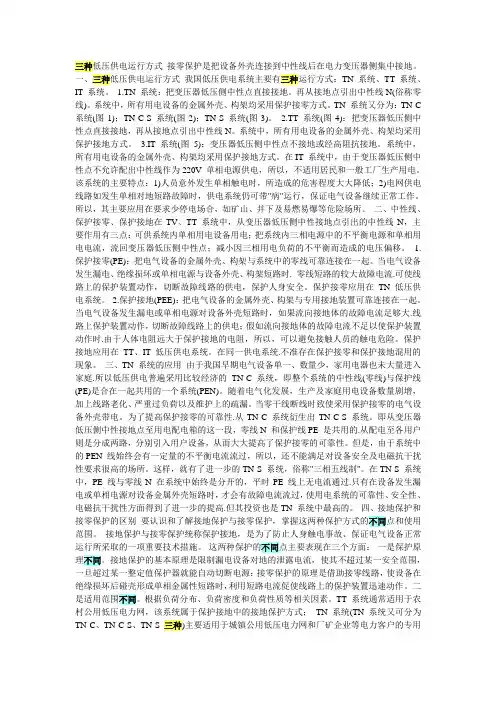

三种低压供电运行方式接零保护是把设备外壳连接到中性线后在电力变压器侧集中接地。

一、三种低压供电运行方式我国低压供电系统主要有三种运行方式：TN 系统、TT 系统、IT 系统。

1.TN 系统：把变压器低压侧中性点直接接地。

再从接地点引出中性线N(俗称零线)。

系统中，所有用电设备的金属外壳、构架均采用保护接零方式。

TN 系统又分为：TN-C 系统(图1)；TN-C-S 系统(图2)；TN-S 系统(图3)。

2.TT 系统(图4)：把变压器低压侧中性点直接接地，再从接地点引出中性线N。

系统中，所有用电设备的金属外壳、构架均采用保护接地方式。

3.IT 系统(图5)：变压器低压侧中性点不接地或经高阻抗接地。

系统中，所有用电设备的金属外壳、构架均采用保护接地方式。

在IT 系统中，由于变压器低压侧中性点不允许配出中性线作为220V 单相电源供电，所以，不适用居民和一般工厂生产用电。

该系统的主要特点：1)人员意外发生单相触电时，所造成的危害程度大大降低；2)电网供电线路如发生单相对地短路故障时，供电系统仍可带"病"运行，保证电气设备继续正常工作。

所以，其主要应用在要求少停电场合，如矿山、井下及易燃易爆等危险场所。

二、中性线、保护接零、保护接地在TV、TT 系统中，从变压器低压侧中性接地点引出的中性线N，主要作用有三点：可供系统内单相用电设备用电；把系统内三相电源中的不平衡电源和单相用电电流，流回变压器低压侧中性点；减小因三相用电负荷的不平衡而造成的电压偏移。

1.保护接零(PE)：把电气设备的金属外壳、构架与系统中的零线可靠连接在一起。

当电气设备发生漏电、绝缘损坏或单相电源与设备外壳、构架短路时. 零线短路的较大故障电流.可使线路上的保护装置动作，切断故障线路的供电，保护人身安全。

保护接零应用在TN 低压供电系统。

2.保护接地(PEE)：把电气设备的金属外壳、构架与专用接地装置可靠连接在一起。
