低压配电系统接地方式

低压配电系统的接地型式1）TN系统（见图）TN系统的电源中性点直接接地，并从中性点引出有中性线（N线）、保护线（PE线）或将N线与PE线合而为一的保护中性线（PEN线）这种接地型式，在我国习惯上称为“接零”。

中性线（N线）的功能，一是用来接为相电压的单相用电设备，如照明灯等；二是用来传导三相系统中的不平衡电流和单相电流；三是用来减小负荷中性点的电位偏移。

保护线（PE线）的功能，是为保障人身安全、防止触电事故的公共接地线。

系统中的设备外露可导电部分通过PE线接地，可在设备发生接地故障时降低触电危险。

（1）TN—C系统（见图）其中性点引出PEN线，此种系统由于N线与PE线合而为一，节约了导线材料，比较经济。

但由于PEN线中有电流通过，可对接PEN线的某些设备产生电磁干扰，因此此种系统不适于对电磁干扰要求高的场所。

此外，如果PEN线断线，可使接PEN线的设备外露可导电部分带电而造成人身触电危险，因此TN—C系统也不适于安全要求高的场所。

PEN线上不得装设开关和熔断器，以免PEN线断开造成事故。

（2）TN—S系统（见图）由于PE线与N线分开，PE线中没有电流通过，因此不会对设备产生电磁干扰，所以这种系统适合于对抗电磁干扰要求高的数据处理、电磁检测等实验场所。

当PE线断线时不会使接PE线的设备外露可导电部分带电，因此比较安全，所以这种系统也适合于安全要求较高的场所。

（3）TN—C—S系统（见图）此系统比较灵活，对安全要求较高及对抗电磁干扰要求较高的场所，采用TN—S系统，而其他情况下则采用TN—C系统。

因此TN—C—S系统兼有TN—C系统和TN—S系统的优越性，经济实用。

这种系统在现代企业中应用日益广泛。

2) TT系统（见图）这种系统适于对抗电磁干扰要求较高的场所。

但这种系统若有设备因绝缘不良或损坏使其外露可导电部分带电时，由于其漏电电流一般很小往往不足以使线路的过电流保护装置动作，从而增加了触电危险，因此为保障人身安全，此种系统中必须装设灵敏的漏电保护装置。

低压配电系统接地方式的分类电源侧的接地称为系统接地，负载侧的接地称为保护接地。

国际电工委员会（IEC）标准规定的低压配电系统接地有IT系统、TT系统、TN系统三种方式。

1、IT系统电源端带电部分对地绝缘或经高阻抗接地，用电设备金属外壳直接接地。

IT系统示意图见下图：IT系统适用于环境条件不良、易发生一相接地或火灾爆炸的场所,如煤矿、化工厂、纺织厂等,也可用于农村地区。

但不能装断零保护装置,因正常工作时中性线电位不固定,也不应设置零线重复接地.2、TT系统TT系统的示意图见下图。

该系统电源中性点直接接地，用电设备金属外壳用保护接地线接至与电源端接地点无关的接地级，简称保护接地或接地制。

当配电系统中有较大量单相220V用电设备，而线路敷设环境易造成一相接地或零线断裂，从而引起零电位升高时，电气设备外壳不宜接零而采用TT系统。

TT系统适用于城镇、农村居住区、工业企业和分散的民用建筑等场所.当负荷端和线路首端昀装有漏电开关，且干线末端装有断零保护时，则可成为功能完善的系统.3、TN系统TN系统的电源端中性点直接接地，用电设备金属外壳用保护零线与该中心点连接,这种方式简称保护接零或接零制。

按照中必线（工作零线）与保护线（保护零线）的组合事况TN系统又分以下三种形式：（1）TN－C系统。

在该系统中,工作零线和保护零线共用(简称PEN），此系统习惯称为三相四线制系统.系统示意图如下：（2）TN－S系统.在该系统中，工作零线N和保护零线PE从电源端中性点开始完全分开，此系统习惯称为三相五线制系统。

示意图见下图：（3）TN－C－S系统。

在该系统中,工作零线同保护零线是部分共用的，此系统即为局部三相五线制系统.系统示意图见图5.10－5。

设计应注意以下几点：①TN－C系统适用于设有单相220V，携带式、移动式用电设备，而单相220V固定式用电设备也较少，但不必接零的工业企业。

TN－S系统适用于工业企业，高层建筑及大型民用建筑.TN－C—S系统适用于工业企业。

低压配电系统的接地方式及特点1低压配电系统中的接地类型(1)工作接地：为保证电力设备达到正常工作要求的接地，称为工作接地。

中性点直接接地的电力系统中，变压器中性点接地，或发电机中性点接地。

(2)保护接地：为保障人身安全、防止间接触电，将设备的外露可导电部分进行接地，称为保护接地。

保护接地的形式有两种：一种是设备的外露可导电部分经各自的接地保护线分别直接接地；另一种是设备的外露可导电部分经公共的保护线接地。

(3)重复接地：在中性线直接接地系统中，为确保保护安全可靠，除在变压器或发电机中性点处进行工作接地外，还在保护线其他地方进行必要的接地，称为重复接地。

(4)保护接中性线：在380/220V低压系统中，由于中性点是直接接地的，通常又将电气设备的外壳与中性线相连，称为低压保护接中性线。

此种方式也叫保护接零。

2低压配电系统的供电方式(1)低压配电系统按保护接地的形式不同可分为：IT系统、TT系统和TN系统。

其中IT系统和TT系统的设备外露可导电部分经各自的保护线直接接地(过去称为保护接地)；TN系统的设备外露可导电部分经公共的保护线与电源中性点直接电气连接(过去称为接零保护)。

接地系统一般由两个字母组成，必要时可加后续字母。

第一个字母：表示电源中性点对地的关系T：直接接地I：不接地，或通过阻抗与大地相连第二个字母：表示电气设备外壳与大地的关系T：独立于电源接地点的直接接地N：表示直接与电源系统接地点或与该点引出的导体相连后续字母：表示中性线与保护线之间的关系C：表示中性线N与保护线PE合二为一S：表示中性线N与保护线PE分开C－S：表示在电源侧为PEN线，从某一点分开为中性线N和保护线PE (2).不同接地系统的组成及特点：■TN系统的组成及特点在TN系统中，所有电气设备的外壳接到保护线上，与配电系统的中性点相连。

保护线应在每个变电所附近接地，配电系统引入建筑物时，保护线在其入口处接地。

为了保证故障时保护线的电位尽量接近地电位，尽可能将保护线与附近的有效接地体相连，如必要，可增加接地点，并使其均匀分布。

低压配电系统的接地根据《电压配电设计规范》，低压配电系统接地形式有IT系统、TT系统、TN系统。

其中，第一个字母表示电源端与地的关系，T表示电源端有一点直接接地，I表示电源端所有带电部分不接地或有一点通过阻抗接地；第二个字母表示电气装置的外露可导电部分与地的关系，T表示电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点；N表示电气装置的外露可导电部分与电源端接地点有直接电气连接。

1.IT系统电源不接地或通过阻抗接地，电气设备外壳可直接接地或通过保护线接至单独的接地体。

IT系统可有中性线。

需要特别说明的是，IEC强烈建议不设置中性线，因为如设置中性线，在IT系统中N线任何一点发生接地故障，该系统就不再是IT系统了。

IT系统中，连接设备外露可导电部分和接地体的导线就是PE线。

采用IT方式供电系统，电源中性点不接地，相对接地装置基本没有电压，电气设备的相线碰壳或设备绝缘损坏时，单相对地漏电流较小，不会破坏电源电压平衡，一定条件下比电源中性点接地的系统供电可靠；在供电距离不很长时，供电的可靠性高、安全性好。

一般用于连续供电要求场合，如医院手术室、地下矿井、炼钢炉、电缆井照明等。

如IT方式供电距离很长，电气设备相线碰壳或设备绝缘损坏而漏电时，供电线路对大地分布电容会产生电容电流，此电流经大地形成回路，电气设备外露导电部分形成接触电压；TT方式供电系统的电源接地点一旦消失，即转变为IT方式供电系统，三相、二相负载可继续供电，但会造成单相负载中电气设备的损坏；如消除第一次故障前，又发生第二次故障，如不同相的接地短路，故障电流很大，非常危险，因此对一次故障探测报警设备的要求较高，能及时消除和减少出现双重故障，保证IT系统的可靠性。

2.TT系统电源中性点直接接地、用电设备外露可导电部分与大地直接连接。

TT系统为工作接地，设备外露可导电部分接地为保护接地。

TT系统中这两个接地必须相互独立，专用保护线PE和工作中性线N分开，没有电的联系。

低压配电系统有三种接地形式（IT、TT、TN）系统的区别详解（注册安全工程师考点）根据现行的国家相关标准，低压配电系统有三种接地形式，即IT系统、TT系统、TN系统。

（1）第一个字母表示电源端与地的关系T-电源变压器中性点直接接地。

I-电源变压器中性点不接地，或通过高阻抗接地。

（2）第二个字母表示电气装置的外露可导电部分与地的关系T-电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点。

N-电气装置的外露可导电部分与电源端接地点有直接电气连接。

分别对IT系统、TT系统、TN系统进行全面剖析。

一、IT系统IT系统就是电源中性点不接地，用电设备外露可导电部分直接接地的系统。

IT系统可以有中性线，但IEC强烈建议不设置中性线。

因为如果设置中性线，在IT系统中N线任何一点发生接地故障，该系统将不再是IT系统。

IT系统接线图如图1所示。

图1 IT系统接线图IT系统特点IT系统发生第一次接地故障时，接地故障电流仅为非故障相对地的电容电流，其值很小，外露导电部分对地电压不超过50V，不需要立即切断故障回路，保证供电的连续性；－发生接地故障时，对地电压升高1.73倍；－220V 负载需配降压变压器，或由系统外电源专供；－安装绝缘监察器。

使用场所：供电连续性要求较高，如应急电源、医院手术室等。

IT 方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。

一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例如电力炼钢、大医院的手术室、地下矿井等处。

地下矿井内供电条件比较差，电缆易受潮。

运用IT 方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。

但是，如果用在供电距离很长时，供电线路对大地的分布电容就不能忽视了。

在负载发生短路故障或漏电使设备外壳带电时，漏电电流经大地形成架路，保护设备不一定动作，这是危险的。

只有在供电距离不太长时才比较安全。

低压配电系统接地的基本要求一、接地的目的和意义低压配电系统接地是指将系统的金属部分与大地建立可靠的导电连接。

接地的目的主要有两个方面：一方面是保护人身安全，通过将金属部分接地，当系统发生漏电或故障时，电流能够通过接地线路迅速流向大地，避免触电危险；另一方面是保护设备，通过接地可以降低设备的接触电压，减少因电压过高而引起的设备损坏。

二、接地的方式低压配电系统接地可以采用以下几种方式：1. 电气接地：即将系统的金属部分通过导线与大地连接，形成电气接地。

电气接地可以分为直接接地和间接接地两种方式。

直接接地是指将金属部分直接与大地相连；间接接地是指通过接地电阻连接金属部分与大地。

2. 化学接地：即利用化学反应将金属部分与大地连接，形成化学接地。

化学接地主要采用电化学接地和物理化学接地两种方式。

电化学接地是指通过电化学反应将金属部分与大地连接；物理化学接地是指通过化学物质的物理性质将金属部分与大地连接。

三、接地的基本要求低压配电系统接地的基本要求如下：1. 接地电阻要小：接地电阻是衡量接地质量的重要指标，接地电阻应尽量小于规定值，一般要求小于4Ω。

通过采用合适的接地材料和接地方式，可以有效降低接地电阻。

2. 接地电阻要均匀：接地电阻的均匀性是衡量接地质量的另一个重要指标，接地电阻应在规定范围内均匀分布。

如果接地电阻不均匀，会导致接地电位差过大，增加设备的接触电压，影响设备的安全运行。

3. 接地系统应与其他金属部分隔离：接地系统应与其他金属部分进行隔离，避免因其他金属部分接地不良而影响接地质量。

4. 接地系统应具备可靠的连接和固定装置：接地系统的连接和固定装置应具备良好的可靠性，避免因连接松动或腐蚀而降低接地质量。

5. 接地系统应符合相关标准和规范：接地系统的设计和施工应符合国家相关标准和规范，确保接地系统的可靠性和安全性。

四、接地的检测和维护为了确保低压配电系统的接地质量，需要进行定期的接地检测和维护。

接地检测主要包括接地电阻的测量和接地电位差的监测。

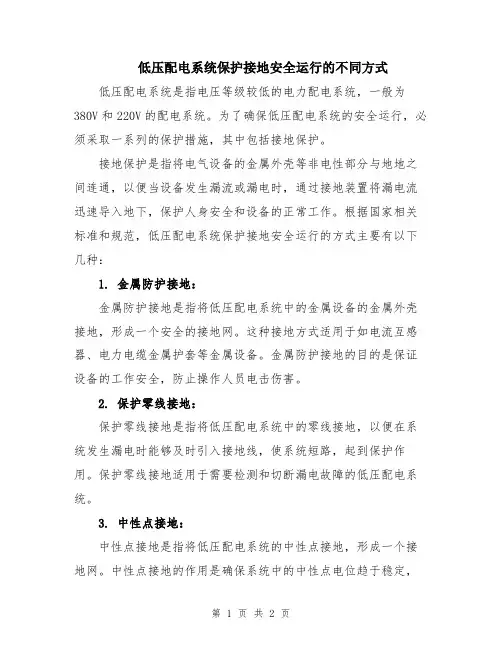

低压配电系统保护接地安全运行的不同方式低压配电系统是指电压等级较低的电力配电系统，一般为380V和220V的配电系统。

为了确保低压配电系统的安全运行，必须采取一系列的保护措施，其中包括接地保护。

接地保护是指将电气设备的金属外壳等非电性部分与地地之间连通，以便当设备发生漏流或漏电时，通过接地装置将漏电流迅速导入地下，保护人身安全和设备的正常工作。

根据国家相关标准和规范，低压配电系统保护接地安全运行的方式主要有以下几种：1. 金属防护接地：金属防护接地是指将低压配电系统中的金属设备的金属外壳接地，形成一个安全的接地网。

这种接地方式适用于如电流互感器、电力电缆金属护套等金属设备。

金属防护接地的目的是保证设备的工作安全，防止操作人员电击伤害。

2. 保护零线接地：保护零线接地是指将低压配电系统中的零线接地，以便在系统发生漏电时能够及时引入接地线，使系统短路，起到保护作用。

保护零线接地适用于需要检测和切断漏电故障的低压配电系统。

3. 中性点接地：中性点接地是指将低压配电系统的中性点接地，形成一个接地网。

中性点接地的作用是确保系统中的中性点电位趋于稳定，并能够提供接地故障电流的得到及时的切除，避免对系统其他部分的影响。

中性点接地适用于需要保护系统中的中性点安全运行的低压配电系统。

4. 感应式接地：感应式接地是一种无电极接地方式，通过感应作用将漏电线圈装置与大地之间形成一个感应环。

当系统发生漏电时，感应环感应到漏电，进而产生感应电流，切断漏电线路。

感应式接地适用于需要切断漏电故障的低压配电系统。

5. 电源接地：电源接地是指将低压配电系统的电源进行接地。

电源接地的作用是保护电源设备，防止外界电压的干扰。

同时，电源接地还可以保证电源设备的正常运行，减少故障发生的概率。

以上是低压配电系统保护接地安全运行的主要方式，每种方式都有其适用的范围和具体的保护目的。

在实际应用中，根据不同的电气设备和工作环境，可以选择合适的接地方式，确保低压配电系统的安全运行。

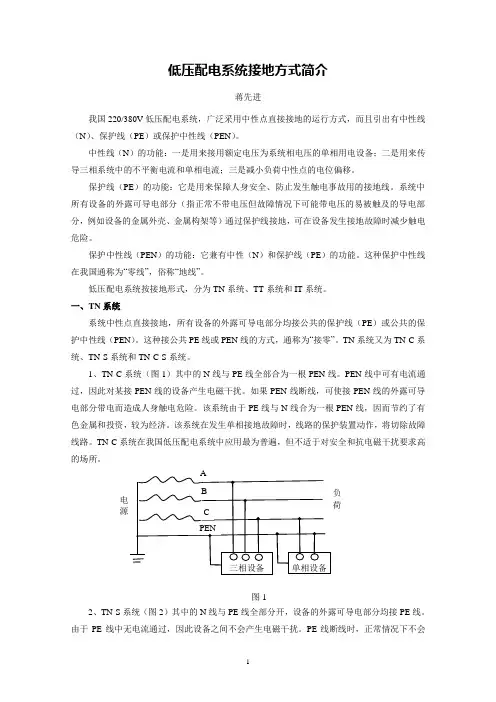

低压配电系统接地方式简介蒋先进我国220/380V低压配电系统，广泛采用中性点直接接地的运行方式，而且引出有中性线（N）、保护线（PE）或保护中性线（PEN）。

中性线（N）的功能：一是用来接用额定电压为系统相电压的单相用电设备；二是用来传导三相系统中的不平衡电流和单相电流；三是减小负荷中性点的电位偏移。

保护线（PE）的功能：它是用来保障人身安全、防止发生触电事故用的接地线。

系统中所有设备的外露可导电部分（指正常不带电压但故障情况下可能带电压的易被触及的导电部分，例如设备的金属外壳、金属构架等）通过保护线接地，可在设备发生接地故障时减少触电危险。

保护中性线（PEN）的功能：它兼有中性（N）和保护线（PE）的功能。

这种保护中性线在我国通称为“零线”，俗称“地线”。

低压配电系统按接地形式，分为TN系统、TT系统和IT系统。

一、TN系统系统中性点直接接地，所有设备的外露可导电部分均接公共的保护线（PE）或公共的保护中性线（PEN）。

这种接公共PE线或PEN线的方式，通称为“接零”。

TN系统又为TN-C系统、TN-S系统和TN-C-S系统。

1、TN-C系统（图1）其中的N线与PE线全部合为一根PEN线。

PEN线中可有电流通过，因此对某接PEN线的设备产生电磁干扰。

如果PEN线断线，可使接PEN线的外露可导电部分带电而造成人身触电危险。

该系统由于PE线与N线合为一根PEN线，因而节约了有色金属和投资，较为经济。

该系统在发生单相接地故障时，线路的保护装置动作，将切除故障线路。

TN-C系统在我国低压配电系统中应用最为普遍，但不适于对安全和抗电磁干扰要求高的场所。

图12、TN-S系统（图2）其中的N线与PE线全部分开，设备的外露可导电部分均接PE线。

由于PE线中无电流通过，因此设备之间不会产生电磁干扰。

PE线断线时，正常情况下不会使接PE线的设备外露可导电部分带电；但在有设备发生一相接壳故障时，将使其它所有接PE 线的设备外露可导电部分带电，而造成人生触电危险。

低压供配电系统接地方式研究低压供配电系统是指电压等级在1000V以下的电力系统。

接地方式是指将电气设备或电气系统的金属部分连接到地面以保证设备的可靠运行和人身安全的一种方法。

低压供配电系统的接地方式有多种，以下对不同接地方式进行研究。

1. TN系统TN系统是指接地极通过保护导体（PE）与地面相连接，接地极与电源之间通过直连或配电线缆连接。

TN系统又可分为TN-C、TN-S和TN-C-S三种方式。

- TN-C方式：接地极和保护导体合为一体，即负责电流传输和设备保护。

这种方式简单、成本低，但缺点是如接地极和保护导体发生断裂，会导致人身触电。

- TN-S方式：接地极通过独立的导线与保护导体相连，接地和设备保护分开进行。

这种方式安全可靠，但需要额外的导线进行接地。

- TN-C-S方式：接地极既可以通过独立的导线与保护导体相连，也可以合为一体。

这种方式综合了TN-C和TN-S的优点，但也存在着两种方式的缺点。

2. TT系统TT系统是指接地极通过保护导体与地面相连接，接地极和电源之间通过独立的接地极导线连接。

TT系统具有独立的保护地线，能够确保设备的可靠接地，减少人身触电的风险。

但是TT系统需要较多的地线，成本较高。

3. IT系统IT系统是指接地极通过绝缘电阻与地面相连接，并且保持电气设备与地面绝缘。

IT系统具有良好的隔离特性，但需要较高的维护成本和监测设备。

IT系统适用于对供电可靠性要求较高的场所，如医院、银行等。

低压供配电系统的接地方式有很多种，每种方式都有其特点和适用范围。

在选择接地方式时，需要综合考虑安全、可靠性和经济性等因素。

为确保设备和人身安全，应根据实际情况采用合适的接地方式。

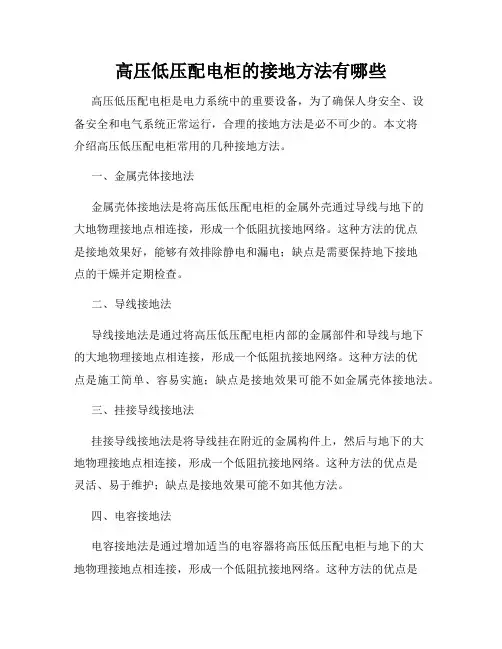

高压低压配电柜的接地方法有哪些高压低压配电柜是电力系统中的重要设备，为了确保人身安全、设备安全和电气系统正常运行，合理的接地方法是必不可少的。

本文将介绍高压低压配电柜常用的几种接地方法。

一、金属壳体接地法金属壳体接地法是将高压低压配电柜的金属外壳通过导线与地下的大地物理接地点相连接，形成一个低阻抗接地网络。

这种方法的优点是接地效果好，能够有效排除静电和漏电；缺点是需要保持地下接地点的干燥并定期检查。

二、导线接地法导线接地法是通过将高压低压配电柜内部的金属部件和导线与地下的大地物理接地点相连接，形成一个低阻抗接地网络。

这种方法的优点是施工简单、容易实施；缺点是接地效果可能不如金属壳体接地法。

三、挂接导线接地法挂接导线接地法是将导线挂在附近的金属构件上，然后与地下的大地物理接地点相连接，形成一个低阻抗接地网络。

这种方法的优点是灵活、易于维护；缺点是接地效果可能不如其他方法。

四、电容接地法电容接地法是通过增加适当的电容器将高压低压配电柜与地下的大地物理接地点相连接，形成一个低阻抗接地网络。

这种方法的优点是接地效果稳定，能够有效降低接地电阻；缺点是需要选用合适的电容器，并进行定期检测和维护。

五、阻抗接地法阻抗接地法是通过在高压低压配电柜的接地系统中加入阻抗元件，使接地电流在一定频率范围内形成阻抗。

这种方法的优点是可以控制接地电流的大小，减少对系统的干扰；缺点是需要精确计算阻抗值，并进行定期检测和维护。

六、屏蔽接地法屏蔽接地法是在高压低压配电柜的金属壳体外加一层屏蔽层，然后将屏蔽层与地下的大地物理接地点相连接，形成一个低阻抗接地网络。

这种方法的优点是能够有效抑制电磁干扰；缺点是需要进行精确的屏蔽设计和施工。

以上介绍了高压低压配电柜常用的几种接地方法，每种方法都有其优点和缺点，选择合适的接地方法应根据实际情况综合考虑。

无论采用哪种方法，都需要注意合理布置接地系统，确保接地电阻符合规定要求，并进行定期检测和维护，以保证电气系统的安全运行。

低压配电系统接地形式低压配电系统接地形式可有以下三种：TN系统电力系统有一点直接接地，受电设备的外露可导电部分通过保护线与接地点连接。

按照中性线与保护线组合情况，又可分为三种形式：(1)TN-S系统：整个系统的中性线(N)与保护线(PE)是分开的，见附录E.1图E.1-1。

(2)TN-C系统：整个系统的中性线(N)与保护线(PE)是合一的，见附录E.1图E.1-2。

(3)TN-C-S系统：系统中前一部分线路的中性线与保护线是合一的，见附录E.1图E.1-3。

TT系统电力系统有一点直接接地，受电设备的外露可导电部分通过保护线接至与电力系统接地点无直接关联的接地极，见附录E1图E.1-4。

IT系统电力系统的带电部分与大地间无直接连接(或有一点经足够大的阻抗接地)，受电设备的外露可导电部分通过保护线接至接地极，见附录E.1图E.1-5。

1、在TN系统的接地形式中，所有受电设备的外露可导电部分必须用保护线(或共用中性线即PEN线)与电力系统的接地点相连接，且必须将能同时触及的外露可导电部分接至同一接地装置上。

2、采用TN-C-S系统时，当保护线与中性线从某点(一般为进户处)分开后就不能再合并，且中性线绝缘水平应与相线相同。

3、保护线上不应设置保护电器及隔离电器，但允许设置供测试用的只有用工具才能断开的接点。

对PEN线的隔离详见本规范第8章有关规定。

4、在TN系统中，保护装置特性除必须满足本规范第8章公式8.6.4.6要求外，当相线与大地间发生直接短路故障时，为了保证保护线和与它相连接的外露可导电部分对地电压不超过约定接触电压极限值50V，还应满足：(14.2.5)式中RB——所有接地极的并联有效接地电阻(Ω)；U0——额定相电压(V)；RE——不与保护线连接的装置外可导电部分的最小对地接触电阻(相线与地的短路故障可能通过它发生)。

当Re值未知时，可假定此值为10Ω。

如不满足公式14.2.5要求，则应采用漏电电流动作保护或其他保护装置。

低压配电系统保护接地安全运行的不同方式低压配电系统是指额定电压不超过1000V的供电系统，保护接地是低压配电系统安全运行的重要环节。

以下是保护接地的不同方式：方式一：绝缘保护接地绝缘保护接地是指将配电设备的导体与大地隔离，形成绝缘的环境，使人体与设备的接地电流达到极小值，减少触电事故的发生。

绝缘保护接地主要有以下方式：1. 绝缘引入：在电源引入的地线处安装一个绝缘装置，使电源的地线与地之间隔绝，从而实现绝缘保护。

2. 绝缘监控：在配电装置与人接触的位置安装绝缘监控装置，实时监测绝缘状态，并在绝缘状态发生问题时及时报警。

方式二：零序保护接地在低压配电系统中，若出现电流漏地故障或零序电流过大的情况，容易导致设备损坏和人身意外事故。

为了防止这种情况的发生，可以采取零序保护接地措施。

1. 零序差动保护：在主地线周围绕绕差动传感器，监测各相电流的差异，一旦出现零序电流，即可触发保护动作。

2. 零序电流检测：安装零序电流检测设备，监测配电设备的零序电流值，一旦电流超出设定值，即可触发保护装置。

方式三：接地电阻保护接地接地电阻是低压配电系统中非常重要的参数，它决定了接地电流的大小，也直接影响到接地保护的可靠性。

为了保证接地电阻的合理大小，可以采取以下措施：1. 接地电阻测量：定期对接地电阻进行测量，确保其在合理的范围内。

2. 接地电阻改进：通过改变接地电极的材料、排列形式或增加接地电极的数量等方法，降低接地电阻的值，提高接地系统的可靠性。

方式四：人身保护接地为了保护人员的人身安全，低压配电系统中可以采取以下人身保护措施：1. 接地保护装置：在配电系统中安装接地保护开关或保护装置，一旦接地故障发生，及时切断电源，以保护人员的安全。

2. 人员防护装备：提供适当的绝缘手套、绝缘鞋等人员防护装备，降低触电事故的风险。

方式五：监测与检修维护定期监测和检修维护低压配电系统是保护接地安全运行的重要环节。

可以采取以下措施：1. 定期巡检：定期对配电系统进行巡检，发现接地问题及时处理。

低压配电系统常见三种接地形式--IT 系统、TT系统、TN系统一）用电安全技术简介低压配电系统是电力系统的末端，分布广泛，几乎遍及建筑的每一角落，平常使用最多的是380／220V的低压配电系统。

从安全用电等方面考虑，低压配电系统有三种接地形式，IT系统、TT系统、TN系统。

TN系统又分为TN—S系统、TN—C系统、TN—C—S系统三种形式。

1）IT系统IT系统就是电源中性点不接地、用电设备外壳直接接地的系统，如图1-8-1所示。

IT系统中，连接设备外壳可导电部分和接地体的导线，就是PE线。

图12）TT系统TT系统就是电源中性点直接接地、用电设备外壳也直接接地的系统，如图1-8-2所示。

通常将电源中性点的接地叫做工作接地，而设备外壳接地叫做保护接地。

TT系统中，这两个接地必须是相互独立的。

设备接地可以是每一设备都有各自独立的接地装置，也可以若干设备共用一个接地装置，图1-8-2中单相设备和单相插座就是共用接地装置的。

图23）TN 系统TN系统即电源中性点直接接地、设备外壳等可导电部分与电源中性点有直接电气连接的系统，它有三种形式，分述如下。

(1)TN—S系统TN—S系统如图1-8-3所示。

图中中性线N与TT系统相同，在电源中性点工作接地，而用电设备外壳等可导电部分通过专门设置的保护线PE连接到电源中性点上。

在这种系统中，中性线N和保护线PE是分开的。

TN—S系统的最大特征是N线与PE线在系统中性点分开后，不能再有任何电气连接。

TN—S系统是我国现在应用最为广泛的一种系统(又称三相五线制）。

新楼宇大多采用此系统。

图3（2）TN-C系统TN-C系统如图1-8-4所示，它将PE线和N线的功能综合起来，由一根称为保护中性线PEN，同时承担保护和中性线两者的功能。

在用电设备处，PEN线既连接到负荷中性点上，又连接到设备外壳等可导电部分。

此时注意火线（L)与零线(N)要接对，否则外壳要带电。

TN-C现在已很少采用，尤其是在民用配电中已基本上不允许采用TN—C系统。

低压配电系统的几种接地形式TT、TN、IT在低压配电系统中，正确的接地形式是非常重要的，不同的接地形式适用于不同的场景和需要。

在本文中，我们将介绍低压配电系统中常见的三种接地形式：TT，TN，和IT。

TT形式TT形式接地也被称为非自关式中性点接地，它指的是电源系统中的中性点被接地，但是接地点和设备之间有一定的电阻。

在TT形式接地中，用于接地的导线通常是连通于附加的电阻的，并且机房内的所有电气设备都需要接地。

TT形式接地适用于以下场景：•当设备故障时，不会引起过大的漏电电流；•适用于需要保证人身安全的场所，如医院、实验室等；•电力系统中接地电阻有一定的限制要求。

然而，TT形式接地的缺点在于，因为接地电阻的存在，会造成设备与地之间的干扰电压，对系统的稳定性造成影响。

TN形式TN形式接地指的是电源系统中的中性点和设备外壳都被接地。

TN形式接地又分为以下三种形式：TN-S形式TN-S形式接地是指中性点和设备外壳都接到同一地方，只有一条连接地电缆。

TN-S形式接地适用于以下场景:•如果具备正常的设备，使用TN-S形式接地是安全的；•电阻值可以非常小。

TN-C形式TN-C形式接地指的是电源系统中的中性点被接地，但各个设备外壳是联接在一起的，只有一条连接地电缆。

TN-C形式接地适用于以下场景：•轻型设备、灯具、弱电设备等；•对安全和电磁兼容性的考虑比较重要。

TN-C-S形式TN-C-S形式接地是指在一些较大的设备上使用TN-S，其余设备使用TN-C。

TN-C-S形式接地适用于以下场景：•符合电力公司规定的规范；•对设备的安全特别要求高。

TN形式接地的优点是在制造成本、可靠性和安装成本方面的具体控制。

然而，TN形式的缺点在于，当非中性点短路到地面时，将会引起短路电流打穿地面，导致一些安全隐患。

IT形式IT形式接地是指电源系统中的中性点没有被直接接地，而是被通过一个电阻器地接到地面上。

IT形式接地适用于以下场景:•连续供电和要求稳定性的设备；•对用电负载互相影响的问题有更高要求。

1 引言低压配电系统接地是十分重要的，它与采取什么样的电击防护措施，选用什么样的保护装置，这些防护措施怎样实施，都与配电系统接地有关系。

如果选择不当，不但不能实现所要求的保护，反而会降低供电系统的可靠性。

在我国的电网中TN、TT、IT并存使用，但同时也存在着许多不足和缺陷，给人身安全带来一定的威胁。

为了提高低压配电系统安全用电水平，人们发现漏电保护装置(RCD)的应用在很大程度上弥补了这些缺陷，从而防止触电和火灾事故的发生，大幅度提高安全用电水平。

为此本文先分析配电系统接地的适用范围和优缺点，然后介绍在不同的配电系统接地下正确安装使用漏电保护装置的必要性，使漏电保护装置在不同的配电系统接地中能够有效和正确安装使用。

2 配电系统接地形式接地形式分为TN、TT、IT三大类，系统特性以符号表示，字母含义为：第一个字母表示电源与地的关系。

“T”表示在某一点上牢固接地;“I”表示所有带电零件与地绝缘或某一点经阻抗接地。

第二个字母表示电气设备外壳与地的关系。

“T”表示外壳牢固的接地，且与电源接地无关，“N”表示外壳牢固地接到系统接地点。

其后的字母表示电网中中性线与保护线的组合方式。

“C”表示中线与保护线是合一的(PEN线);“S”表示中性线与保护线是分开的。

2.1 TN系统TN系统的电源端有一个直接接地点，并引出N线，属三相四线制系统。

系统中用电设备外壳通过保护线与该点直接连接，俗称保护接零。

按照系统中中性线与保护线的不同组合方式，又分为如下三种形式。

(1) TN—C系统整个系统的中性线与保护线是合一的，称为TN—C系统，如图1。

由于投资较少，又节约导电材料，因此在过去我国应用比较普遍。

当三相负荷不平衡或只有单相用电设备时，PEN线上有正常负荷电流流过，有时还要通过三次谐波电流，其在PEN线上产生的压降呈现在用电设备外壳上，使其带电位，对地呈现电压。

正常工作时，这种电压视情况为几伏到几十伏，低于安全电压50V，但当发生PEN线断或相对地短路故障时，使PEN线电位升高，其对地电压大于安全电压，使触电危险加大。

低压配电系统接地形式工作接地：在电力系统中，为保证电气设备运行的可靠性将电路中的某一点接地。

保护接地：在电源中性点不接地的系统中，为防止电气设备的金属外壳意外带电而造成触电事故，为防止因绝缘破坏而发生触电危险，将与电气设备带电部分相绝缘的金属外壳或架构与接地体之间做良好的连接。

保护接零：在中性点直接接地的低压电网中，通过保护零线将电力设备的金属外壳与电源端的接地中性点连接。

重复接地：在变压器低压侧中性点接地的配电系统中，将零线上一处或多处通过接地装置与大地再次连接。

在低压配电系统中，为了避免人的触电危险和限制事故范围，除了系统侧工作接地外，还要考虑负荷侧的保护接地。

按照国际电工委员会IEC和国家标准的规定，低压配电系统常见的接地形式有：一、TT系统TT系统的电源中性点直接接地，用电设备的金属外壳直接接地，且与电源中性点的接地无关。

第一个“T”表示配电电网接地，第二个大写英文字母“T”表示电气设备金属外壳接地。

TT系统是供电部门规定城市公用低压电网向用户供电的接地系统，广泛应用于城镇、农村居民区、工业企业和由公用变压器供电的民用建筑中。

二、IT系统IT系统是中性点不接地，系统中所有设备的外露可导电部分经各自的PE线分别接地。

“I”表示配电网不接地或经高阻抗接地，“T”表示电气设备金属外壳接地。

IT系统适用于环境条件不良，易发生单项接地故障的场所，以及易燃、易爆的场所，如医院、煤矿、化工、纺织等。

IT系统必须装设绝缘监视及接地故障报警或显示装置。

三、TN系统TN系统是三相四线制配电网低压中性点直接接地，电气设备金属外壳采取接零措施的系统。

“T”表示配电网中性点直接接地，“N”表示电气设备在正常情况下不带电的金属部分与配电网中性点之间有金属性的连接，即与配电网保护零线（保护导体）紧密连接。

TN系统按照中性点（N）与保护线（PE）组合的情况，又分为3中形式：TN-C系统是三相四线制，四根导线颜色分为黄L1、绿L2、红L3、黄绿线PEN。
