供电系统IT、TT、TN知识讲解低压配电接地系统分为IT系统、TT系统、TN系统三种形式，而这三种接地方式非常容易混淆。
首先给出定义。
根据现行的国家标准《低压配电设计规范》（国标50054）,低压配电系统有三种接地形式，即IT系统、TT系统、TN系统。
（1）第一个字母表示电源端与地的关系T-电源变压器中性点直接接地。
I-电源变压器中性点不接地，或通过高阻抗接地。
（2）第二个字母表示电气装置的外露可导电部分与地的关系T-电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点。
N-电气装置的外露可导电部分与电源端接地点有直接电气连接。
下面分别对IT系统、TT系统、TN系统进行全面剖析。
一、IT系统IT系统就是电源中性点不接地，用电设备外露可导电部分直接接地的系统。
IT 系统可以有中性线，但IEC强烈建议不设置中性线。
因为如果设置中性线，在IT 系统中N线任何一点发生接地故障，该系统将不再是IT系统。
IT系统特点IT系统发生第一次接地故障时，接地故障电流仅为非故障相对地的电容电流，其值很小，外露导电部分对地电压不超过50V,不需要立即切断故障回路，保证供电的连续性；一发生接地故障时，对地电压升高1.73倍；-22OV负载需配降压变压器，或由系统外电源专供；一安装绝缘监察器。
使用场所：供电连续性要求较高，如应急电源、医院手术室等。
IT方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。
一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例如电力炼钢、大医院的手术室、地下矿井等处。
地下矿井内供电条件比较差，电缆易受潮。
运用IT 方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。
但是，如果用在供电距离很长时，供电线路对大地的分布电容就不能忽视了。
在负载发生短路故障或漏电使设备外壳带电时，漏电电流经大地形成架路,保护设备不一定动作，这是危险的。
低压配电网有三种中性点运行方式IT系统、TT系统和TN系统低压配电系统按保护接地的形式不同可分为：IT系统、TT系统和TN系统。
其中IT系统和TT系统的设备外露可导电部分经各自的保护线直接接地(过去称为保护接地)；TN系统的设备外露可导电部分经公共的保护线与电源中性点直接电气连接(过去称为接零保护)。
中性点接地系统有三种：IT系统，TT系统和TN系统。
这三种接地分别为：TT系统：电源中性点直接接地IT系统：电源中性点不直接接地TN系统：电源中性点直接接地（与TT系统的区别是该接地线与电气设备的金属外壳相连接）国际电工委员会(IEC)对系统接地的文字符号的意义规定如下：第一个字母表示电力系统的对地关系：T--一点直接接地；I--所有带电部分与地绝缘，或一点经阻抗接地。
第二个字母表示装置的外露可导电部分的对地关系：T--外露可导电部分对地直接电气连接，与电力系统的任何接地点无关；N--外露可导电部分与电力系统的接地点直接电气连接(在交流系统中，接地点通常就是中性点)。
后面还有字母时，这些字母表示中性线与保护线的组合：S--中性线和保护线是分开的；O--中性线和保护线是合一的。
(1)IT系统：IT系统的电源中性点是对地绝缘的或经高阻抗接地，而用电设备的金属外壳直接接地。
即：过去称三相三线制供电系统的保护接地。
其工作原理是：若设备外壳没有接地，在发生单相碰壳故障时，设备外壳带上了相电压，若此时人触摸外壳，就会有相当危险的电流流经人身与电网和大地之间的分布电容所构成的回路。
而设备的金属外壳有了保护接地后，由于人体电阻远比接地装置的接地电阻大，在发生单相碰壳时，大部分的接地电流被接地装置分流，流经人体的电流很小，从而对人身安全起了保护作用。
IT系统适用于环境条件不良，易发生单相接地故障的场所，以及易燃、易爆的场所。
(2)TT系统：TT系统的电源中性点直接接地；用电设备的金属外壳亦直接接地，且与电源中性点的接地无关。
低压配电系统接地方式的分类电源侧的接地称为系统接地，负载侧的接地称为保护接地。
国际电工委员会（IEC）标准规定的低压配电系统接地有IT系统、TT系统、TN系统三种方式。
1、IT系统电源端带电部分对地绝缘或经高阻抗接地，用电设备金属外壳直接接地。
IT系统示意图见下图：IT系统适用于环境条件不良、易发生一相接地或火灾爆炸的场所,如煤矿、化工厂、纺织厂等,也可用于农村地区。
但不能装断零保护装置,因正常工作时中性线电位不固定,也不应设置零线重复接地.2、TT系统TT系统的示意图见下图。
该系统电源中性点直接接地，用电设备金属外壳用保护接地线接至与电源端接地点无关的接地级，简称保护接地或接地制。
当配电系统中有较大量单相220V用电设备，而线路敷设环境易造成一相接地或零线断裂，从而引起零电位升高时，电气设备外壳不宜接零而采用TT系统。
TT系统适用于城镇、农村居住区、工业企业和分散的民用建筑等场所.当负荷端和线路首端昀装有漏电开关，且干线末端装有断零保护时，则可成为功能完善的系统.3、TN系统TN系统的电源端中性点直接接地，用电设备金属外壳用保护零线与该中心点连接,这种方式简称保护接零或接零制。
按照中必线（工作零线）与保护线（保护零线）的组合事况TN系统又分以下三种形式：（1）TN－C系统。
在该系统中,工作零线和保护零线共用(简称PEN），此系统习惯称为三相四线制系统.系统示意图如下：（2）TN－S系统.在该系统中，工作零线N和保护零线PE从电源端中性点开始完全分开，此系统习惯称为三相五线制系统。
示意图见下图：（3）TN－C－S系统。
在该系统中,工作零线同保护零线是部分共用的，此系统即为局部三相五线制系统.系统示意图见图5.10－5。
设计应注意以下几点：①TN－C系统适用于设有单相220V，携带式、移动式用电设备，而单相220V固定式用电设备也较少，但不必接零的工业企业。
TN－S系统适用于工业企业，高层建筑及大型民用建筑.TN－C—S系统适用于工业企业。

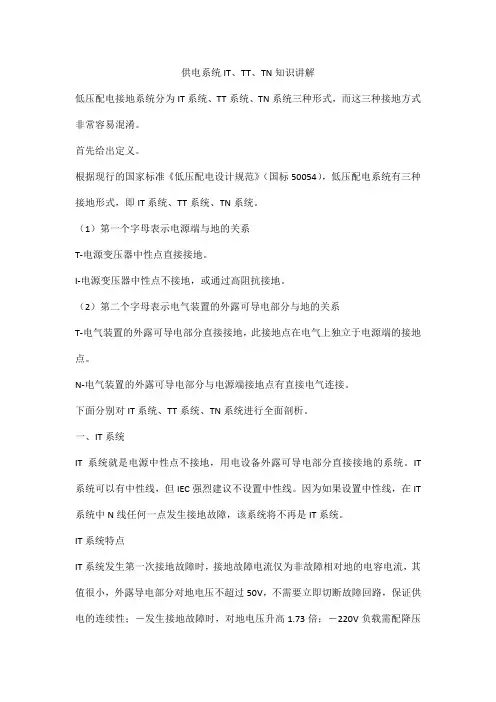

供电系统IT、TT、TN知识讲解低压配电接地系统分为IT系统、TT系统、TN系统三种形式，而这三种接地方式非常容易混淆。
首先给出定义。
根据现行的国家标准《低压配电设计规范》（国标50054），低压配电系统有三种接地形式，即IT系统、TT系统、TN系统。
（1）第一个字母表示电源端与地的关系T-电源变压器中性点直接接地。
I-电源变压器中性点不接地，或通过高阻抗接地。
（2）第二个字母表示电气装置的外露可导电部分与地的关系T-电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点。
N-电气装置的外露可导电部分与电源端接地点有直接电气连接。
下面分别对IT系统、TT系统、TN系统进行全面剖析。
一、IT系统IT系统就是电源中性点不接地，用电设备外露可导电部分直接接地的系统。
IT 系统可以有中性线，但IEC强烈建议不设置中性线。
因为如果设置中性线，在IT 系统中N线任何一点发生接地故障，该系统将不再是IT系统。
IT系统特点IT系统发生第一次接地故障时，接地故障电流仅为非故障相对地的电容电流，其值很小，外露导电部分对地电压不超过50V，不需要立即切断故障回路，保证供电的连续性；－发生接地故障时，对地电压升高1.73倍；－220V负载需配降压变压器，或由系统外电源专供；－安装绝缘监察器。
使用场所：供电连续性要求较高，如应急电源、医院手术室等。
IT方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。
一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例如电力炼钢、大医院的手术室、地下矿井等处。
地下矿井内供电条件比较差，电缆易受潮。
运用IT 方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。
但是，如果用在供电距离很长时，供电线路对大地的分布电容就不能忽视了。
在负载发生短路故障或漏电使设备外壳带电时，漏电电流经大地形成架路，保护设备不一定动作，这是危险的。
低压配电系统有三种接地形式（IT、TT、TN）系统的区别详解（注册安全工程师考点）根据现行的国家相关标准，低压配电系统有三种接地形式，即IT系统、TT系统、TN系统。
（1）第一个字母表示电源端与地的关系T-电源变压器中性点直接接地。
I-电源变压器中性点不接地，或通过高阻抗接地。
（2）第二个字母表示电气装置的外露可导电部分与地的关系T-电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点。
N-电气装置的外露可导电部分与电源端接地点有直接电气连接。
分别对IT系统、TT系统、TN系统进行全面剖析。
一、IT系统IT系统就是电源中性点不接地，用电设备外露可导电部分直接接地的系统。
IT系统可以有中性线，但IEC强烈建议不设置中性线。
因为如果设置中性线，在IT系统中N线任何一点发生接地故障，该系统将不再是IT系统。
IT系统接线图如图1所示。
图1 IT系统接线图IT系统特点IT系统发生第一次接地故障时，接地故障电流仅为非故障相对地的电容电流，其值很小，外露导电部分对地电压不超过50V，不需要立即切断故障回路，保证供电的连续性；－发生接地故障时，对地电压升高1.73倍；－220V 负载需配降压变压器，或由系统外电源专供；－安装绝缘监察器。
使用场所：供电连续性要求较高，如应急电源、医院手术室等。
IT 方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。
一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例如电力炼钢、大医院的手术室、地下矿井等处。
地下矿井内供电条件比较差，电缆易受潮。
运用IT 方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。
但是，如果用在供电距离很长时，供电线路对大地的分布电容就不能忽视了。
在负载发生短路故障或漏电使设备外壳带电时，漏电电流经大地形成架路，保护设备不一定动作，这是危险的。
只有在供电距离不太长时才比较安全。

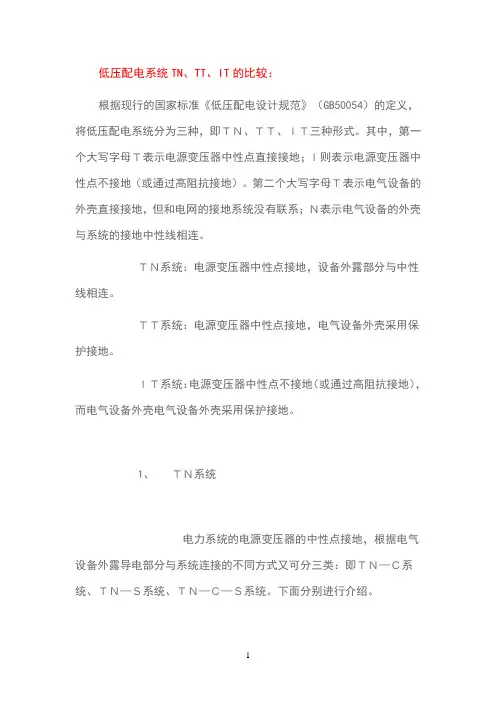

低压配电系统TN、TT、IT的比较：根据现行的国家标准《低压配电设计规范》（GB50054）的定义，将低压配电系统分为三种，即ＴＮ、ＴＴ、ＩＴ三种形式。
其中，第一个大写字母Ｔ表示电源变压器中性点直接接地；Ｉ则表示电源变压器中性点不接地（或通过高阻抗接地）。
第二个大写字母Ｔ表示电气设备的外壳直接接地，但和电网的接地系统没有联系；Ｎ表示电气设备的外壳与系统的接地中性线相连。
ＴＮ系统：电源变压器中性点接地，设备外露部分与中性线相连。
ＴＴ系统：电源变压器中性点接地，电气设备外壳采用保护接地。
ＩＴ系统：电源变压器中性点不接地（或通过高阻抗接地），而电气设备外壳电气设备外壳采用保护接地。
1、ＴＮ系统电力系统的电源变压器的中性点接地，根据电气设备外露导电部分与系统连接的不同方式又可分三类：即ＴＮ—Ｃ系统、ＴＮ—Ｓ系统、ＴＮ—Ｃ—Ｓ系统。
下面分别进行介绍。
、TN—C系统其特点是：电源变压器中性点接地，保护零线（ＰＥ）与工作零线（Ｎ）共用。
（１）它是利用中性点接地系统的中性线（零线）作为故障电流的回流导线，当电气设备相线碰壳，故障电流经零线回到中点，由于短路电流大，因此可采用过电流保护器切断电源。
ＴＮ—Ｃ系统一般采用零序电流保护；（２）ＴＮ—Ｃ系统适用于三相负荷基本平衡场合，如果三相负荷不平衡，则ＰＥＮ线中有不平衡电流，再加一些负荷设备引起的谐波电流也会注入ＰＥＮ，从而中性线Ｎ带电，且极有可能高于５０Ｖ，它不但使设备机壳带电，对人身造成不安全，而且还无法取得稳定的基准电位；（３）ＴＮ—Ｃ系统应将ＰＥＮ线重复接地，其作用是当接零的设备发生相与外壳接触时，可以有效地降低零线对地电压。
由上可知，TN-C系统存在以下缺陷：（１）当三相负载不平衡时，在零线上出现不平衡电流，零线对地呈现电压。
当三相负载严重不平衡时，触及零线可能导致触电事故。
（２）通过漏电保护开关的零线，只能作为工作零线，不能作为电气设备的保护零线，这是由于漏电开关的工作原理所决定的。
低压配电系统三种形式根据现行的国家标准《低压配电设计规范》（GB50054）的定义，将低压配电系统分为三种，即ＴＮ、ＴＴ、ＩＴ三种形式。
其中，第一个大写字母Ｔ表示电源变压器中性点直接接地；Ｉ则表示电源变压器中性点不接地（或通过高阻抗接地）。
第二个大写字母Ｔ表示电气设备的外壳直接接地，但和电网的接地系统没有联系；Ｎ表示电气设备的外壳与系统的接地中性线相连。
ＴＮ系统：电源变压器中性点接地，设备外露部分与中性线相连。
ＴＴ系统：电源变压器中性点接地，电气设备外壳采用保护接地。
ＩＴ系统：电源变压器中性点不接地（或通过高阻抗接地），而电气设备外壳电气设备外壳采用保护接地。
1、ＴＮ系统电力系统的电源变压器的中性点接地，根据电气设备外露导电部分与系统连接的不同方式又可分三类：即ＴＮ—Ｃ系统、ＴＮ—Ｓ系统、ＴＮ—Ｃ—Ｓ系统。
下面分别进行介绍。
1.1、TN—C系统其特点是：电源变压器中性点接地，保护零线（ＰＥ）与工作零线（Ｎ）共用。
（１）它是利用中性点接地系统的中性线（零线）作为故障电流的回流导线，当电气设备相线碰壳，故障电流经零线回到中点，由于短路电流大，因此可采用过电流保护器切断电源。
ＴＮ—Ｃ系统一般采用零序电流保护；（２）ＴＮ—Ｃ系统适用于三相负荷基本平衡场合，如果三相负荷不平衡，则ＰＥＮ线中有不平衡电流，再加一些负荷设备引起的谐波电流也会注入ＰＥＮ，从而中性线Ｎ带电，且极有可能高于５０Ｖ，它不但使设备机壳带电，对人身造成不安全，而且还无法取得稳定的基准电位；（３）ＴＮ—Ｃ系统应将ＰＥＮ线重复接地，其作用是当接零的设备发生相与外壳接触时，可以有效地降低零线对地电压。
由上可知，TN-C系统存在以下缺陷：（1）、当三相负载不平衡时，在零线上出现不平衡电流，零线对地呈现电压。
当三相负载严重不平衡时，触及零线可能导致触电事故。
（2）、通过漏电保护开关的零线，只能作为工作零线，不能作为电气设备的保护零线，这是由于漏电开关的工作原理所决定的。
《低压配电设计规范》ＴＮ、ＴＴ、ＩＴ三种形式根据现行的国家标准《低压配电设计规范》（GB50054）的定义，将低压配电系统分为三种，即ＴＮ、ＴＴ、ＩＴ三种形式。
其中，第一个大写字母Ｔ表示电源变压器中性点直接接地；Ｉ则表示电源变压器中性点不接地（或通过高阻抗接地）。
第二个大写字母Ｔ表示电气设备的外壳直接接地，但和电网的接地系统没有联系；Ｎ表示电气设备的外壳与系统的接地中性线相连。
ＴＮ系统：电源变压器中性点接地，设备外露部分与中性线相连。
ＴＴ系统：电源变压器中性点接地，电气设备外壳采用保护接地。
ＩＴ系统：电源变压器中性点不接地（或通过高阻抗接地），而电气设备外壳电气设备外壳采用保护接地。
1、ＴＮ系统电力系统的电源变压器的中性点接地，根据电气设备外露导电部分与系统连接的不同方式又可分三类：即ＴＮ—Ｃ系统、ＴＮ—Ｓ系统、ＴＮ—Ｃ—Ｓ系统。
下面分别进行介绍。
1.1、TN—C系统其特点是：电源变压器中性点接地，保护零线（ＰＥ）与工作零线（Ｎ）共用。
（１）它是利用中性点接地系统的中性线（零线）作为故障电流的回流导线，当电气设备相线碰壳，故障电流经零线回到中点，由于短路电流大，因此可采用过电流保护器切断电源。
ＴＮ—Ｃ系统一般采用零序电流保护；（２）ＴＮ—Ｃ系统适用于三相负荷基本平衡场合，如果三相负荷不平衡，则ＰＥＮ线中有不平衡电流，再加一些负荷设备引起的谐波电流也会注入ＰＥＮ，从而中性线Ｎ带电，且极有可能高于５０Ｖ，它不但使设备机壳带电，对人身造成不安全，而且还无法取得稳定的基准电位；（３）ＴＮ—Ｃ系统应将ＰＥＮ线重复接地，其作用是当接零的设备发生相与外壳接触时，可以有效地降低零线对地电压。
由上可知，TN-C系统存在以下缺陷：（１）当三相负载不平衡时，在零线上出现不平衡电流，零线对地呈现电压。
当三相负载严重不平衡时，触及零线可能导致触电事故。
（２）通过漏电保护开关的零线，只能作为工作零线，不能作为电气设备的保护零线，这是由于漏电开关的工作原理所决定的。
![[全]低压配电系统常见三种接地形式--IT系统、TT系统、TN系统](https://img.taocdn.com/s1/m/6fd4dd2c941ea76e59fa0404.png)
低压配电系统常见三种接地形式--IT 系统、TT系统、TN系统一）用电安全技术简介低压配电系统是电力系统的末端，分布广泛，几乎遍及建筑的每一角落，平常使用最多的是380／220V的低压配电系统。
从安全用电等方面考虑，低压配电系统有三种接地形式，IT系统、TT系统、TN系统。
TN系统又分为TN—S系统、TN—C系统、TN—C—S系统三种形式。
1）IT系统IT系统就是电源中性点不接地、用电设备外壳直接接地的系统，如图1-8-1所示。
IT系统中，连接设备外壳可导电部分和接地体的导线，就是PE线。
图12）TT系统TT系统就是电源中性点直接接地、用电设备外壳也直接接地的系统，如图1-8-2所示。
通常将电源中性点的接地叫做工作接地，而设备外壳接地叫做保护接地。
TT系统中，这两个接地必须是相互独立的。
设备接地可以是每一设备都有各自独立的接地装置，也可以若干设备共用一个接地装置，图1-8-2中单相设备和单相插座就是共用接地装置的。
图23）TN 系统TN系统即电源中性点直接接地、设备外壳等可导电部分与电源中性点有直接电气连接的系统，它有三种形式，分述如下。
(1)TN—S系统TN—S系统如图1-8-3所示。
图中中性线N与TT系统相同，在电源中性点工作接地，而用电设备外壳等可导电部分通过专门设置的保护线PE连接到电源中性点上。
在这种系统中，中性线N和保护线PE是分开的。
TN—S系统的最大特征是N线与PE线在系统中性点分开后，不能再有任何电气连接。
TN—S系统是我国现在应用最为广泛的一种系统(又称三相五线制）。
新楼宇大多采用此系统。
图3（2）TN-C系统TN-C系统如图1-8-4所示，它将PE线和N线的功能综合起来，由一根称为保护中性线PEN，同时承担保护和中性线两者的功能。
在用电设备处，PEN线既连接到负荷中性点上，又连接到设备外壳等可导电部分。
此时注意火线（L)与零线(N)要接对，否则外壳要带电。
TN-C现在已很少采用，尤其是在民用配电中已基本上不允许采用TN—C系统。
低压配电系统的几种接地形式TT、TN、IT在低压配电系统中，正确的接地形式是非常重要的，不同的接地形式适用于不同的场景和需要。
在本文中，我们将介绍低压配电系统中常见的三种接地形式：TT，TN，和IT。
TT形式TT形式接地也被称为非自关式中性点接地，它指的是电源系统中的中性点被接地，但是接地点和设备之间有一定的电阻。
在TT形式接地中，用于接地的导线通常是连通于附加的电阻的，并且机房内的所有电气设备都需要接地。
TT形式接地适用于以下场景：•当设备故障时，不会引起过大的漏电电流；•适用于需要保证人身安全的场所，如医院、实验室等；•电力系统中接地电阻有一定的限制要求。
然而，TT形式接地的缺点在于，因为接地电阻的存在，会造成设备与地之间的干扰电压，对系统的稳定性造成影响。
TN形式TN形式接地指的是电源系统中的中性点和设备外壳都被接地。
TN形式接地又分为以下三种形式：TN-S形式TN-S形式接地是指中性点和设备外壳都接到同一地方，只有一条连接地电缆。
TN-S形式接地适用于以下场景:•如果具备正常的设备，使用TN-S形式接地是安全的；•电阻值可以非常小。
TN-C形式TN-C形式接地指的是电源系统中的中性点被接地，但各个设备外壳是联接在一起的，只有一条连接地电缆。
TN-C形式接地适用于以下场景：•轻型设备、灯具、弱电设备等；•对安全和电磁兼容性的考虑比较重要。
TN-C-S形式TN-C-S形式接地是指在一些较大的设备上使用TN-S，其余设备使用TN-C。
TN-C-S形式接地适用于以下场景：•符合电力公司规定的规范；•对设备的安全特别要求高。
TN形式接地的优点是在制造成本、可靠性和安装成本方面的具体控制。
然而，TN形式的缺点在于，当非中性点短路到地面时，将会引起短路电流打穿地面，导致一些安全隐患。
IT形式IT形式接地是指电源系统中的中性点没有被直接接地，而是被通过一个电阻器地接到地面上。
IT形式接地适用于以下场景:•连续供电和要求稳定性的设备；•对用电负载互相影响的问题有更高要求。
低压配电系统的几种接地形式TT、TN、IT1 引言低压配电系统接地是十分重要的，它与采取什么样的电击防护措施，选用什么样的保护装置，这些防护措施怎样实施，都与配电系统接地有关系。
如果选择不当，不但不能实现所要求的保护，反而会降低供电系统的可靠性。
在我国的电网中TN、TT、IT并存使用，但同时也存在着许多不足和缺陷，给人身安全带来一定的威胁。
为了提高低压配电系统安全用电水平，人们发现漏电保护装置(RCD)的应用在很大程度上弥补了这些缺陷，从而防止触电和火灾事故的发生，大幅度提高安全用电水平。
为此本文先分析配电系统接地的适用范围和优缺点，然后介绍在不同的配电系统接地下正确安装使用漏电保护装置的必要性，使漏电保护装置在不同的配电系统接地中能够有效和正确安装使用。
2 配电系统接地形式接地形式分为TN、TT、IT三大类，系统特性以符号表示，字母含义为：第一个字母表示电源与地的关系。
“T”表示在某一点上牢固接地;“I”表示所有带电零件与地绝缘或某一点经阻抗接地。
第二个字母表示电气设备外壳与地的关系。
“T”表示外壳牢固的接地，且与电源接地无关，“N”表示外壳牢固地接到系统接地点。
其后的字母表示电网中中性线与保护线的组合方式。
“C”表示中线与保护线是合一的(PEN线);“S”表示中性线与保护线是分开的。
2.1 TN系统TN系统的电源端有一个直接接地点，并引出N线，属三相四线制系统。
系统中用电设备外壳通过保护线与该点直接连接，俗称保护接零。
按照系统中中性线与保护线的不同组合方式，又分为如下三种形式。
(1) TN—C系统整个系统的中性线与保护线是合一的，称为TN—C系统，如图1。
由于投资较少，又节约导电材料，因此在过去我国应用比较普遍。
当三相负荷不平衡或只有单相用电设备时，PEN线上有正常负荷电流流过，有时还要通过三次谐波电流，其在PEN线上产生的压降呈现在用电设备外壳上，使其带电位，对地呈现电压。
正常工作时，这种电压视情况为几伏到几十伏，低于安全电压50V，但当发生PEN线断或相对地短路故障时，使PEN线电位升高，其对地电压大于安全电压，使触电危险加大。
IT、TT、TN系统低压配电接地系统分为IT系统、TT系统、TN系统三种形式，而这三种接地方式非常容易混淆。
今天就来说说这三种系统的原理、特点和适用范围，希望能对广大的电气人有所帮助。
一、定义根据现行的国家标准《低压配电设计规范》（GB50054），低压配电系统有三种接地形式，即IT系统、TT系统、TN系统。
（1）、第一个字母表示电源端与地的关系T-电源变压器中性点直接接地。
I-电源变压器中性点不接地，或通过高阻抗接地。
（2）、第二个字母表示电气装置的外露可导电部分与地的关系T-电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点。
N-电气装置的外露可导电部分与电源端接地点有直接电气连接。
二、分别对IT系统、TT系统、TN系统进行全面剖析1、IT系统IT系统就是电源中性点不接地，用电设备外露可导电部分直接接地的系统。
IT系统可以有中性线，但IEC强烈建议不设置中性线。
因为如果设置中性线，在IT系统中N线任何一点发生接地故障，该系统将不再是IT系统。
图1 IT系统接线图IT系统特点：IT系统发生第一次接地故障时，仅为非故障相对地的电容电流，其值很小，外露导电部分对地电压不超过50V，不需要立即切断故障回路，保证供电的连续性；－发生接地故障时，对地电压升高1.73倍；－220V负载需配降压变压器，或由系统外电源专供；－安装绝缘监察器。
使用场所：供电连续性要求较高，如应急电源、医院手术室等。
IT 方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。
一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例如电力炼钢、大医院的手术室、地下矿井等处。
地下矿井内供电条件比较差，电缆易受潮。
运用 IT 方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。
但是，如果用在供电距离很长的情况下，供电线路对大地的分布电容就不能忽视了。
低压配电系统的几种接地形式TT、TN、IT
什么是 TT 、 IN 、 IT 系统？
一、建筑工程供电系统
建筑工程供电使用的基本供电系统有三相三线制三相四线制等，但这些名词术语内涵不是十分严格。
国际电工委员会（
IEC ）对此作了统一规定，称为 TT 系统、 TN 系统、 IT 系统。
其中 TN 系统又分为 TN-C 、
TN-S 、 TN-C-S 系统。
下面内容就是对各种供电系统做一个扼要的介绍。
TT 系统 TN-C
供电系统→ TN 系统→ TN-S
IT 系统 TN-C-S
（一）工程供电的基本方式
根据 IEC 规定的各种保护方式、术语概念，低压配电系统按接地方式的不同分为三类，即 TT 、 TN 和
IT 系统，分述如下。
（ 1 ） TT 方式供电系统 TT方式是指将电气设备的金属外壳直接接地的保护系统，称为保护接地系统，也称 TT 系统。
第一个符号 T表示电力系统中性点直接接地；第二个符号 T
表示负载设备外露不与带电体相接的金属导电部分与大地直接联接，而与系统如何接地无关。
在 TT
系统中负载的所有接地均称为保护接地，如图 1-1 所示。
这种供电系统的特点如下。
1）当电气设备的金属外壳带电（相线碰壳或设备绝缘损坏而漏电）时，由于有接地保护，可以大大减少触电的危险性。
但是，低压断路器（自动开关）不一定能跳闸，造成漏电设备的外壳对地电压高于安全电压，属于危险电压。
2 ）当漏电电流比较小时，即使有熔断器也不一定能熔断，所以还需
要漏电保护器作保护，困此 TT
系统难以推广。
3 ） TT 系统接地装置耗用钢材多，而且难以回收、费工时、费料。
现在有的建筑单位是采用 TT
系统，施工单位借用其电源作临时用电时，应用一条专用保护线，以减少需接地装置钢材用量，如图 1-2 所示。
图中点画线框内是施工用电总配电箱，把新增加的专用保护线 PE 线和工作零线 N
分开，其特点是：①共用接地线与工作零线没有电的联系；②正常运行时，工作零线可以有电流，而专用保护线没有电流；③
TT 系统适用于接地保护占很分散的地方。
（ 2 ） TN 方式供电系统
这种供电系统是将电气设备的金属外壳与工作零线相接的保护系统，称作接零保护系统，用 TN 表示。
它的特点如下。
1 ）一旦设备出现外壳带电，接零保护系统能将漏电电流上升为短路电流，这个电流很大，是 TT 系统的
5.3倍，实际上就是单相对地短路故障，熔断器的熔丝会熔断，低压断路器的脱扣器会立即动作而跳闸，使故障设备断电，比较安全。
2 ） TN 系统节省材料、工时，在我国和其他许多国家广泛得到应用，可见比 TT 系统优点多。
TN
方式供电系统中，根据其保护零线是否与工作零线分开而划分为
TN-C 和 TN-S 等两种。
（ 3 ） TN-C 方式供电系统它是用工作零线兼作接零保护线，可以称作保护中性线，可用
NPE 表示，如图 1-3 所示。
这种供电系统的特点如下。
1）由于三相负载不平衡，工作零线上有不平衡电流，对地有电压，所以与保护线所联接的电气设备金属外壳有一定的电压。
2 ）如果工作零线断线，则保护接零的漏电设备外壳带电。
3 ）如果电源的相线碰地，则设备的外壳电位升高，使中性线上的危
险电位蔓延。
4 ） TN-C
系统干线上使用漏电保护器时，工作零线后面的所有重复接地必须拆除，否则漏电开关合不上；而且，工作零线在任何情况下都不得断线。
所以，实用中工作零线只能让漏电保护器的上侧有重复接地。
5 ） TN-C 方式供电系统只适用于三相负载基本平衡情况。
（ 4 ） TN-S 方式供电系统它是把工作零线 N 和专用保护线 PE
严格分开的供电系统，称作 TN-S 供电系统，如图 1-4 所示， TN-S 供电系统的特点如下。
1 ）系统正常运行时，专用保护线上不有电流，只是工作零线上有不平衡电流。
PE
线对地没有电压，所以电气设备金属外壳接零保护是接在专用的保护线 PE 上，安全可靠。
2 ）工作零线只用作单相照明负载回路。
3 ）专用保护线 PE 不许断线，也不许进入漏电开关。
4 ）干线上使用漏电保护器，工作零线不得有重复接地，而 PE 线有重复接地，但是不经过漏电保护器，所以
TN-S 系统供电干线上也可以安装漏电保护器。
5 ） TN-S
方式供电系统安全可靠，适用于工业与民用建筑等低压供电系统。
在建筑工程工工前的“三通一平”（电通、水通、路通和地平——必须采用
TN-S 方式供电系统。
（ 5 ） TN-C-S 方式供电系统在建筑施工临时供电中，如果前部分是 TN-C
方式供电，而施工规范规定施工现场必须采用 TN-S 方式供电系统，则可以在系统后部分现场总配电箱分出 PE
线，如图 1-5 、 1-6 所示。
这种系统称为 TN-C-S 供电系统。
TN-C-S 系统的特点如下。
图 1-5 TN-C-S 方式供电系统 1-6 工地总配电箱分出 PE 线
1 ）工作零线 N 与专用保护线 PE 相联通，如图 1-5ND
这段线路不平衡电流比较大时，电气设备的接零保护受到零线电位的影响。
D 点至后面 PE
线上没有电流，即该段导线上没有电压降，因此， TN-C-S
系统可以降低电动机外壳对地的电压，然而又不能完全消除这个电压，这个电压的大小取决于 ND 线的负载不平衡的情况及
ND 这段线路的长度。
负载越不平衡， ND
线又很长时，设备外壳对地电压偏移就越大。
所以要求负载不平衡电流不能太大，而且在 PE 线上应作重复接地，如额头1-6 所示。
2 ） PE
线在任何情况下都不能进入漏电保护器，因为线路末端的漏电保护器动作会使前级漏电保护器跳闸造成大范围停电。
3 ）对 PE 线除了在总箱处必须和 N 线相接以外，其他各分箱处均不得把 N 线和 PE 线相联，
PE 线上不许安装开关和熔断器，也不得用大顾兼作 PE 线。
通过上述分析， TN-C-S 供电系统是在 TN-C
系统上临时变通的作法。
当三相电力变压器工作接地情况良好、三相负载比较平衡时， TN-C-S
系统在施工用电实践中效果还是可行的。
但是，在三相负载不平衡、建筑施工工地有专用的电力变压器时，必须采用 TN-S
方式供电系统。
（ 6 ） IT 方式供电系统 I 表示电源侧没有工作接地，或经过高阻抗接地。
每二个字母 T
表示负载侧电气设备进行接地保护，如图 1-7 所示。
IT
方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。
一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例
如电力炼钢、大医院的手术室、地下矿井等处。
地下矿井内供电条件比较差，电缆易受潮。
运用
IT
方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。
但是，如果用在供电距离很长时，供电线路对大地的分布电容就不能忽视了。
从图 1-8
可见，在负载发生短路故障或漏电使设备外壳带电时，漏电电流经大地形成架路，保护设备不一定动作，这是危险的。
只有在供电距离不太长时才比较安全。
这种供电方式在工地上很少见。
（二）供电线路符号小结
1 ）国际电工委员会（ IEC ）规定的供电方式符号中，第一个字母表示电力（电源）系统对地关系。
如 T
表示是中性点直接接地； I 表示所有带电部分绝缘。
2 ）第二个字母表示用电装置外露的可导电部分对地的关系。
如 T 表示设备外壳接地，它与系统中的其他任何接地点无直接关系； N 表示负载采用接零保护。
3 ）第三个字母表示工作零线与保护线的组合关系。
如 C 表示工作零线与保护线是合一的，如
TN-C ； S 表示工作零线与保护线是严格分开的，所以 PE 线称为专用保护线，如 TN-S 。
