低压配电系统的接地方式(正式版)

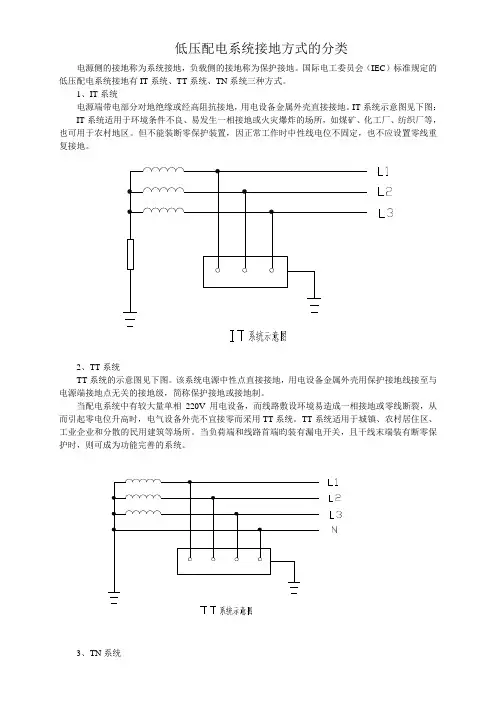

低压配电系统接地方式的分类电源侧的接地称为系统接地，负载侧的接地称为保护接地。

国际电工委员会（IEC）标准规定的低压配电系统接地有IT系统、TT系统、TN系统三种方式。

1、IT系统电源端带电部分对地绝缘或经高阻抗接地，用电设备金属外壳直接接地。

IT系统示意图见下图：IT系统适用于环境条件不良、易发生一相接地或火灾爆炸的场所，如煤矿、化工厂、纺织厂等，也可用于农村地区。

但不能装断零保护装置，因正常工作时中性线电位不固定，也不应设置零线重复接地。

2、TT系统TT系统的示意图见下图。

该系统电源中性点直接接地，用电设备金属外壳用保护接地线接至与电源端接地点无关的接地级，简称保护接地或接地制。

当配电系统中有较大量单相220V用电设备，而线路敷设环境易造成一相接地或零线断裂，从而引起零电位升高时，电气设备外壳不宜接零而采用TT系统。

TT系统适用于城镇、农村居住区、工业企业和分散的民用建筑等场所。

当负荷端和线路首端昀装有漏电开关，且干线末端装有断零保护时，则可成为功能完善的系统。

3、TN系统TN系统的电源端中性点直接接地，用电设备金属外壳用保护零线与该中心点连接，这种方式简称保护接零或接零制。

按照中必线（工作零线）与保护线（保护零线）的组合事况TN系统又分以下三种形式：（1）TN－C系统。

在该系统中，工作零线和保护零线共用（简称PEN），此系统习惯称为三相四线制系统。

系统示意图如下：（2）TN－S系统。

在该系统中，工作零线N和保护零线PE从电源端中性点开始完全分开，此系统习惯称为三相五线制系统。

示意图见下图：（3）TN－C－S系统。

在该系统中，工作零线同保护零线是部分共用的，此系统即为局部三相五线制系统。

系统示意图见图5.10－5.设计应注意以下几点：①TN－C系统适用于设有单相220V，携带式、移动式用电设备，而单相220V固定式用电设备也较少，但不必接零的工业企业。

TN－S系统适用于工业企业，高层建筑及大型民用建筑。

低压配电系统的接地方式及特点1低压配电系统中的接地类型(1)工作接地：为保证电力设备达到正常工作要求的接地，称为工作接地。

中性点直接接地的电力系统中，变压器中性点接地，或发电机中性点接地。

(2)保护接地：为保障人身安全、防止间接触电，将设备的外露可导电部分进行接地，称为保护接地。

保护接地的形式有两种：一种是设备的外露可导电部分经各自的接地保护线分别直接接地；另一种是设备的外露可导电部分经公共的保护线接地。

(3)重复接地：在中性线直接接地系统中，为确保保护安全可靠，除在变压器或发电机中性点处进行工作接地外，还在保护线其他地方进行必要的接地，称为重复接地。

(4)保护接中性线：在380/220V低压系统中，由于中性点是直接接地的，通常又将电气设备的外壳与中性线相连，称为低压保护接中性线。

此种方式也叫保护接零。

2低压配电系统的供电方式(1)低压配电系统按保护接地的形式不同可分为：IT系统、TT系统和TN系统。

其中IT系统和TT系统的设备外露可导电部分经各自的保护线直接接地(过去称为保护接地)；TN系统的设备外露可导电部分经公共的保护线与电源中性点直接电气连接(过去称为接零保护)。

接地系统一般由两个字母组成，必要时可加后续字母。

第一个字母：表示电源中性点对地的关系T：直接接地I：不接地，或通过阻抗与大地相连第二个字母：表示电气设备外壳与大地的关系T：独立于电源接地点的直接接地N：表示直接与电源系统接地点或与该点引出的导体相连后续字母：表示中性线与保护线之间的关系C：表示中性线N与保护线PE合二为一S：表示中性线N与保护线PE分开C－S：表示在电源侧为PEN线，从某一点分开为中性线N和保护线PE (2).不同接地系统的组成及特点：■TN系统的组成及特点在TN系统中，所有电气设备的外壳接到保护线上，与配电系统的中性点相连。

保护线应在每个变电所附近接地，配电系统引入建筑物时，保护线在其入口处接地。

为了保证故障时保护线的电位尽量接近地电位，尽可能将保护线与附近的有效接地体相连，如必要，可增加接地点，并使其均匀分布。

低压配电系统的接地根据《电压配电设计规范》，低压配电系统接地形式有IT系统、TT系统、TN系统。

其中，第一个字母表示电源端与地的关系，T表示电源端有一点直接接地，I表示电源端所有带电部分不接地或有一点通过阻抗接地；第二个字母表示电气装置的外露可导电部分与地的关系，T表示电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点；N表示电气装置的外露可导电部分与电源端接地点有直接电气连接。

1.IT系统电源不接地或通过阻抗接地，电气设备外壳可直接接地或通过保护线接至单独的接地体。

IT系统可有中性线。

需要特别说明的是，IEC强烈建议不设置中性线，因为如设置中性线，在IT系统中N线任何一点发生接地故障，该系统就不再是IT系统了。

IT系统中，连接设备外露可导电部分和接地体的导线就是PE线。

采用IT方式供电系统，电源中性点不接地，相对接地装置基本没有电压，电气设备的相线碰壳或设备绝缘损坏时，单相对地漏电流较小，不会破坏电源电压平衡，一定条件下比电源中性点接地的系统供电可靠；在供电距离不很长时，供电的可靠性高、安全性好。

一般用于连续供电要求场合，如医院手术室、地下矿井、炼钢炉、电缆井照明等。

如IT方式供电距离很长，电气设备相线碰壳或设备绝缘损坏而漏电时，供电线路对大地分布电容会产生电容电流，此电流经大地形成回路，电气设备外露导电部分形成接触电压；TT方式供电系统的电源接地点一旦消失，即转变为IT方式供电系统，三相、二相负载可继续供电，但会造成单相负载中电气设备的损坏；如消除第一次故障前，又发生第二次故障，如不同相的接地短路，故障电流很大，非常危险，因此对一次故障探测报警设备的要求较高，能及时消除和减少出现双重故障，保证IT系统的可靠性。

2.TT系统电源中性点直接接地、用电设备外露可导电部分与大地直接连接。

TT系统为工作接地，设备外露可导电部分接地为保护接地。

TT系统中这两个接地必须相互独立，专用保护线PE和工作中性线N分开，没有电的联系。

Through the reasonable organization of the production process, effective use of production resources to carry out production activities, to achieve the desired goal.
低压配电系统的接地方式
正式版
低压配电系统的接地方式正式版
下载提示：此安全管理资料适用于生产计划、生产组织以及生产控制环境中，通过合理组织生产过
程，有效利用生产资源，经济合理地进行生产活动，以达到预期的生产目标和实现管理工作结果的把控。

文档可以直接使用，也可根据实际需要修订后使用。

低压配电系统按保护接地的形式不同可分为：IT系统、TT系统和TN系统。

其中IT系统和TT系统的设备外露可导电部分经各自的保护线直接接地(过去称为保护接地)；TN系统的设备外露可导电部分经公共的保护线与电源中性点直接电气连接(过去称为接零保护)。

国际电工委员会(IEC)对系统接地的文字符号的意义规定如下：
第一个字母表示电力系统的对地关系：
T一点直接接地；
I－所有带电部分与地绝缘，或一点经阻抗接地。

第二个字母表示装置的外露可导电部分的对地关系：
T－外露可导电部分对地直接电气连接，与电力系统的任何接地点无关；
N－外露可导电部分与电力系统的接地点直接电气连接(在交流系统中，接地点通常就是中性点)。

后面还有字母时，这些字母表示中性线与保护线的组合：
S－中性线和保护线是分开的；
C－中性线和保护线是合一的。

——此位置可填写公司或团队名字——。

1 引言低压配电系统接地是十分重要的，它与采取什么样的电击防护措施,选用什么样的保护装置，这些防护措施怎样实施,都与配电系统接地有关系。

如果选择不当，不但不能实现所要求的保护，反而会降低供电系统的可靠性。

在我国的电网中TN、TT、IT并存使用，但同时也存在着许多不足和缺陷，给人身安全带来一定的威胁。

为了提高低压配电系统安全用电水平，人们发现漏电保护装置(RCD）的应用在很大程度上弥补了这些缺陷，从而防止触电和火灾事故的发生，大幅度提高安全用电水平.为此本文先分析配电系统接地的适用范围和优缺点，然后介绍在不同的配电系统接地下正确安装使用漏电保护装置的必要性，使漏电保护装置在不同的配电系统接地中能够有效和正确安装使用。

2 配电系统接地形式接地形式分为TN、TT、IT三大类，系统特性以符号表示,字母含义为：第一个字母表示电源与地的关系。

“T"表示在某一点上牢固接地；“I"表示所有带电零件与地绝缘或某一点经阻抗接地。

第二个字母表示电气设备外壳与地的关系.“T”表示外壳牢固的接地，且与电源接地无关,“N”表示外壳牢固地接到系统接地点。

其后的字母表示电网中中性线与保护线的组合方式。

“C”表示中线与保护线是合一的(PEN线）；“S”表示中性线与保护线是分开的。

2.1 TN系统TN系统的电源端有一个直接接地点，并引出N线,属三相四线制系统。

系统中用电设备外壳通过保护线与该点直接连接，俗称保护接零。

按照系统中中性线与保护线的不同组合方式，又分为如下三种形式。

（1) TN—C系统整个系统的中性线与保护线是合一的，称为TN-C系统，如图1。

由于投资较少，又节约导电材料，因此在过去我国应用比较普遍.当三相负荷不平衡或只有单相用电设备时，PEN 线上有正常负荷电流流过，有时还要通过三次谐波电流,其在PEN线上产生的压降呈现在用电设备外壳上，使其带电位,对地呈现电压。

正常工作时,这种电压视情况为几伏到几十伏，低于安全电压50V，但当发生PEN线断或相对地短路故障时，使PEN线电位升高,其对地电压大于安全电压，使触电危险加大.同时,同一系统内PEN线是相通的，故障电压会沿PEN 线传至其它未发生故障处，可能会引起新的电气故障，另外由于该系统全部用PEN线作设备接地，它无法实现电气隔离,不能保证电气检修人身安全，在国际上基本不被采用,名存实亡。

低压配电系统接地形式及供电措施的选择摘要：低压配电系统是现代电力系统中关键的组成部分，接地形式及供电措施的选择对于系统的安全运行和供电可靠性至关重要。

本文将介绍低压配电系统的接地形式，以及各类等级负荷的供电措施，并探讨电机启动与控制方式的选择。

通过对接地形式和供电措施的分析，可以为低压配电系统的设计和运行提供一定的指导。

1. 低压配电系统的接地形式低压配电系统的接地形式是指电源和负荷之间的接地方式。

常见的接地形式包括：①TN-S系统：将低压配电系统的中性点和地分开，采用独立的PE线连接负荷设备。

②TN-C-S系统：将低压配电系统的中性点和地合并，采用共享的PEN线连接负荷设备。

③TT系统：低压负载的中性点和地之间通过独立的地线连接，同时设备的外壳通过地线接地。

④IT系统：不存在直接的中性点接地，而是通过绝缘监测和故障定位来实现。

2. 各类等级负荷的供电措施根据负荷的等级和重要性，可以采取不同的供电措施来保证供电的可靠性。

常见的供电措施包括：①单电源供电：适用于一般负荷，通过单个电源供电，供电可靠性较低。

当电源发生故障时，供电中断。

②双电源供电：通过两个独立的电源供电，当一个电源发生故障时，可以自动切换到备用电源供电，提高供电可靠性。

③双电源末端互投：在双电源供电的基础上，将备用电源的供电末端直接引入负荷设备，提高备用电源的供电能力。

3. 各类等级的负荷及供电方式根据负荷的等级和重要性，可以采用不同的供电方式来满足需求。

常见的负荷等级包括：①放射式负荷：多个负荷设备通过辐射型分支电缆与变电站直接连接，供电方式简单直接。

②树干式负荷：各分支负荷设备通过主干电缆与变电站连接，可实现分支负荷的独立供电。

③二次配电负荷：通过二次变压器将高压传输线降压为低压供电线，再通过二次回路供电到负荷设备，实现供电的灵活性和可靠性。

4. 电机启动与控制方式的选择对于电机启动与控制方式的选择，需要考虑负荷特性、启动过程中的电气和机械应力、能耗等因素。

低压配电系统IT、TT和TN接地方式的详细图文详解分析仪表人对仪表接地并不陌生，在本文讲讲低压配电IT系统、TT系统、TN系统的接地方式。

这三种接地方式容易混淆，它们的原理、特点和适用范围各有不同，希望能对广大的仪表人有所帮助。

定义根据现行的国家标准《低压配电设计规范》(GB 50054-2011)，低压配电系统有IT系统、TT系统、TN系统三种接地形式。

①IT、TT、TN的第一个字母表示电源端与地的关系T表示电源变压器中性点直接接地；I标志电源变压器中性点不接地，或通过高阻抗接地。

②IT、TT、TN的第二个字母表示电气装置的外露可导电部分与地的关系T标志电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点；N表示电气装置的外露可导电部分与电源端接地点有直接电气连接。

低压配电系统IT、TT和TN全面剖析1、IT系统IT系统就是电源中性点不接地，用电设备外露可导电部分直接接地的系统。

IT系统可以有中性线，但IEC强烈建议不设置中性线。

因为如果设置中性线，在IT系统中N线任何一点发生接地故障，该系统将不再是IT系统。

IT系统特点①IT系统发生第一次接地故障时，仅为非故障相对地的电容电流，其值很小，外露导电部分对地电压不超过50V，不需要立即切断故障回路，保证供电的连续性；②发生接地故障时，对地电压升高1.73倍；③220V负载需配降压变压器，或由系统外电源专供；④安装绝缘监察器。

使用场所：供电连续性要求较高，如应急电源、医院手术室等。

⑤IT方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。

一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例如电力炼钢、大医院的手术室、地下矿井等处。

地下矿井内供电条件比较差，电缆易受潮。

⑥运用IT方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。

但是，如果用在供电距离很长的情况下，供电线路对大地的分布电容就不能忽视了。

低压配电系统有三种接地形式（IT、TT、TN）系统的区别详解（注册安全工程师考点）根据现行的国家相关标准，低压配电系统有三种接地形式，即IT系统、TT系统、TN系统。

（1）第一个字母表示电源端与地的关系T-电源变压器中性点直接接地。

I-电源变压器中性点不接地，或通过高阻抗接地。

（2）第二个字母表示电气装置的外露可导电部分与地的关系T-电气装置的外露可导电部分直接接地，此接地点在电气上独立于电源端的接地点。

N-电气装置的外露可导电部分与电源端接地点有直接电气连接。

分别对IT系统、TT系统、TN系统进行全面剖析。

一、IT系统IT系统就是电源中性点不接地，用电设备外露可导电部分直接接地的系统。

IT系统可以有中性线，但IEC强烈建议不设置中性线。

因为如果设置中性线，在IT系统中N线任何一点发生接地故障，该系统将不再是IT系统。

IT系统接线图如图1所示。

图1 IT系统接线图IT系统特点IT系统发生第一次接地故障时，接地故障电流仅为非故障相对地的电容电流，其值很小，外露导电部分对地电压不超过50V，不需要立即切断故障回路，保证供电的连续性；－发生接地故障时，对地电压升高1.73倍；－220V 负载需配降压变压器，或由系统外电源专供；－安装绝缘监察器。

使用场所：供电连续性要求较高，如应急电源、医院手术室等。

IT 方式供电系统在供电距离不是很长时，供电的可靠性高、安全性好。

一般用于不允许停电的场所，或者是要求严格地连续供电的地方，例如电力炼钢、大医院的手术室、地下矿井等处。

地下矿井内供电条件比较差，电缆易受潮。

运用IT 方式供电系统，即使电源中性点不接地，一旦设备漏电，单相对地漏电流仍小，不会破坏电源电压的平衡，所以比电源中性点接地的系统还安全。

但是，如果用在供电距离很长时，供电线路对大地的分布电容就不能忽视了。

在负载发生短路故障或漏电使设备外壳带电时，漏电电流经大地形成架路，保护设备不一定动作，这是危险的。

只有在供电距离不太长时才比较安全。

低压配电系统的接地安全基础知识范本一、引言低压配电系统的接地安全是电力系统重要组成部分，起着保护人身安全、防止设备损伤的重要作用。

正确的接地设计和维护可以减少地电压、故障电流等对人员与设备的伤害风险。

本文将介绍低压配电系统接地的基础知识，包括接地标准、接地类型、接地电阻、接地装置等相关内容。

二、接地标准根据国家标准和行业规范，低压配电系统的接地应符合以下标准：1. GB 50054-2011《建筑电气设计规范》2. GB 50057-2010《智能建筑电气设计规范》3. GB 50254-2015《建筑电气装置设计规范》4. DL/T 874-2004《电力系统接地设计准则》5. DL/T 746-2009《电力系统接地测试技术导则》三、接地类型低压配电系统的接地类型主要有以下几种：1. TN 系统：即电源的中性点直接接地，用户与电源之间的导体通过低阻抗连接。

TN-C、TN-S、TN-C-S 分别代表了共同中性线接地、单独中性线接地和中性线中有一段共地。

2. TT 系统：用户与电源之间的导体通过绝缘进行连接，用户与地之间的导体通过低阻抗连接。

3. IT 系统：即电源的中性点不接地，用户与电源之间的导体通过绝缘进行连接，用户与地之间的导体不直接连接，而是通过绝缘监护装置进行监护。

四、接地电阻接地电阻是评价接地装置性能的重要指标，它反映了接地系统的可靠性和安全性。

接地电阻的大小直接影响到接地电流和接地电压的大小。

接地电阻的测量方法主要有“其它法”和“电压降法”，其中“电压降法”是应用比较广泛的方法。

在进行接地电阻测量时，需要注意以下几个方面：1. 测量点要选择在接地装置附近，避免测量引线的电阻干扰。

2. 测量点要选择在整个接地系统的有效接地区域，并保证测量点与其它金属物体的距离。

3. 在测量过程中需要关闭其它与被测接地系统相连接的设备，避免电流造成的干扰。

五、接地装置1. 接地棒：接地棒是低压配电系统中常用的接地装置之一，它通过将电气设备与地之间的电流导入地中，减少因电气设备发生故障而导致的电压升高。

低压配电系统保护接地安全运行的不同方式低压配电系统是指电压等级较低的电力配电系统，一般为380V和220V的配电系统。

为了确保低压配电系统的安全运行，必须采取一系列的保护措施，其中包括接地保护。

接地保护是指将电气设备的金属外壳等非电性部分与地地之间连通，以便当设备发生漏流或漏电时，通过接地装置将漏电流迅速导入地下，保护人身安全和设备的正常工作。

根据国家相关标准和规范，低压配电系统保护接地安全运行的方式主要有以下几种：1. 金属防护接地：金属防护接地是指将低压配电系统中的金属设备的金属外壳接地，形成一个安全的接地网。

这种接地方式适用于如电流互感器、电力电缆金属护套等金属设备。

金属防护接地的目的是保证设备的工作安全，防止操作人员电击伤害。

2. 保护零线接地：保护零线接地是指将低压配电系统中的零线接地，以便在系统发生漏电时能够及时引入接地线，使系统短路，起到保护作用。

保护零线接地适用于需要检测和切断漏电故障的低压配电系统。

3. 中性点接地：中性点接地是指将低压配电系统的中性点接地，形成一个接地网。

中性点接地的作用是确保系统中的中性点电位趋于稳定，并能够提供接地故障电流的得到及时的切除，避免对系统其他部分的影响。

中性点接地适用于需要保护系统中的中性点安全运行的低压配电系统。

4. 感应式接地：感应式接地是一种无电极接地方式，通过感应作用将漏电线圈装置与大地之间形成一个感应环。

当系统发生漏电时，感应环感应到漏电，进而产生感应电流，切断漏电线路。

感应式接地适用于需要切断漏电故障的低压配电系统。

5. 电源接地：电源接地是指将低压配电系统的电源进行接地。

电源接地的作用是保护电源设备，防止外界电压的干扰。

同时，电源接地还可以保证电源设备的正常运行，减少故障发生的概率。

以上是低压配电系统保护接地安全运行的主要方式，每种方式都有其适用的范围和具体的保护目的。

在实际应用中，根据不同的电气设备和工作环境，可以选择合适的接地方式，确保低压配电系统的安全运行。

低压配电系统接地形式工作接地:在电力系统中，为保证电气设备运行的可靠性将电路中的某一点接地。

保护接地：在电源中性点不接地的系统中，为防止电气设备的金属外壳意外带电而造成触电事故，为防止因绝缘破坏而发生触电危险，将与电气设备带电部分相绝缘的金属外壳或架构与接地体之间做良好的连接。

保护接零：在中性点直接接地的低压电网中，通过保护零线将电力设备的金属外壳与电源端的接地中性点连接。

重复接地：在变压器低压侧中性点接地的配电系统中，将零线上一处或多处通过接地装置与大地再次连接。

在低压配电系统中，为了避免人的触电危险和限制事故范围，除了系统侧工作接地外，还要考虑负荷侧的保护接地。

按照国际电工委员会IEC和国家标准的规定，低压配电系统常见的接地形式有: 一、TT 系统TT系统的电源中性点直接接地，用电设备的金属外壳直接接地，且与电源中性点的接地无关。

第一个“T”表示配电电网接地，第二个大写英文字母“T”表示电气设备金属外壳接地。

TT系统是供电部门规定城市公用低压电网向用户供电的接地系统，广泛应用于城镇、农村居民区、工业企业和由公用变压器供电的民用建筑中。

二、IT系统IT系统是中性点不接地，系统中所有设备的外露可导电部分经各自的PE线分别接地。

“I”表示配电网不接地或经高阻抗接地，“T”表示电气设备金属外壳接地。

IT 系统适用于环境条件不良，易发生单项接地故障的场所，以及易燃、易爆的场所，如医院、煤矿、化工、纺织等。

IT系统必须装设绝缘监视及接地故障报警或显示装置。

三、TN系统TN系统是三相四线制配电网低压中性点直接接地，电气设备金属外壳采取接零措施的系统。

“T”表示配电网中性点直接接地，“N”表示电气设备在正常情况下不带电的金属部分与配电网中性点之间有金属性的连接，即与配电网保护零线（保护导体）紧密连接。

TN系统按照中性点（N）与保护线（PE）组合的情况，又分为3中形式：TN-C系统是三相四线制，四根导线颜色分为黄L1、绿L2、红L3、黄绿线PEN。

低压配电系统的接地安全基础知识低压配电系统的接地是指将设备或设施与大地形成一个低阻抗的导通通路，以保证人身安全和设备正常运行的一项重要措施。

接地安全基础知识包括接地原理、接地方法、接地系统构成、接地装置选型和接地系统的维护与检测等方面。

一、接地原理低压配电系统的接地原理是根据电流回路的闭合原理，通过将电流回路接入大地形成一个回路的情况下，当有电流通过时，能够通过大地的低阻抗导通通路回流，形成电流闭合，来保证电流的安全流动。

通过接地，可以有效地将电压、电流等危险因素分散，提高安全性。

二、接地方法1. 直接接地：将电气设备的金属外壳与大地形成直接连接，通常用于接地电缆套管、金属管道等金属构件。

直接接地可通过接地体、接地极或耐酸碱土壤的金属结构实现。

2. 间接接地：将电气设备通过接地导线与大地相连，通常用于接地电缆、电气设备的中性线、电源插座等。

间接接地可通过灰土接地、屏蔽接地和复合接地等方式实现。

三、接地系统构成低压配电系统的接地系统由接地电阻、接地体和接地导线等组成。

1. 接地电阻：主要用于消除静电、雷击、线路故障等产生的大额电流，保护系统和设备不受损坏。

接地电阻一般采用接地极或接地体，需要具备一定的导电性能和耐腐蚀性。

2. 接地体：指用于接地的金属构件，通常埋设在土壤中。

接地体的形式多样，可以是接地极、接地网或接地钢管等。

3. 接地导线：将电气设备与接地体相连的导线，一般采用铜或铝材质，具有一定的导电能力。

四、接地装置选型根据低压配电系统的具体情况和需求，选用适当的接地装置是非常重要的。

1. 接地电阻器：在需要对接地系统进行调节时，可以通过接地电阻器来改变接地系统的阻抗特性。

接地电阻器的选型要考虑接地系统所需的阻抗、工作电流、安装和维护的便利性等因素。

2. 接地极：适用于需要深度固定的接地场合，如变电站、发电厂等。

接地极的选型要考虑土壤的导电性和接地电阻要求等因素。

3. 接地网：适用于大面积接地的场合，如大型工业企业的接地系统。

低压配电系统接地形式低压配电系统接地形式可有以下三种：TN系统电力系统有一点直接接地，受电设备的外露可导电部分通过保护线与接地点连接。

按照中性线与保护线组合情况，又可分为三种形式：(1)TN-S系统：整个系统的中性线(N)与保护线(PE)是分开的，见附录E.1图E.1-1。

(2)TN-C系统：整个系统的中性线(N)与保护线(PE)是合一的，见附录E.1图E.1-2。

(3)TN-C-S系统：系统中前一部分线路的中性线与保护线是合一的，见附录E.1图E.1-3。

TT系统电力系统有一点直接接地，受电设备的外露可导电部分通过保护线接至与电力系统接地点无直接关联的接地极，见附录E1图E.1-4。

IT系统电力系统的带电部分与大地间无直接连接(或有一点经足够大的阻抗接地)，受电设备的外露可导电部分通过保护线接至接地极，见附录E.1图E.1-5。

1、在TN系统的接地形式中，所有受电设备的外露可导电部分必须用保护线(或共用中性线即PEN线)与电力系统的接地点相连接，且必须将能同时触及的外露可导电部分接至同一接地装置上。

2、采用TN-C-S系统时，当保护线与中性线从某点(一般为进户处)分开后就不能再合并，且中性线绝缘水平应与相线相同。

3、保护线上不应设置保护电器及隔离电器，但允许设置供测试用的只有用工具才能断开的接点。

对PEN线的隔离详见本规范第8章有关规定。

4、在TN系统中，保护装置特性除必须满足本规范第8章公式8.6.4.6要求外，当相线与大地间发生直接短路故障时，为了保证保护线和与它相连接的外露可导电部分对地电压不超过约定接触电压极限值50V，还应满足：(14.2.5)式中RB——所有接地极的并联有效接地电阻(Ω)；U0——额定相电压(V)；RE——不与保护线连接的装置外可导电部分的最小对地接触电阻(相线与地的短路故障可能通过它发生)。

当Re值未知时，可假定此值为10Ω。

如不满足公式14.2.5要求，则应采用漏电电流动作保护或其他保护装置。

低压配电系统的接地安全基础知识什么是工作接地、保护接地和保护接零?为满足电气装置和系统的工作特性和安全防护的要求，而将电气装置和系统的任何部分与土壤间做良好的电气连接，称为接地。

接地按用途不同有工作接地和保护接地之分。

(1)工作接地。

根据电力系统运行工作的需要而进行的接地(如系统中变压器中性点的接地)，称为工作接地。

(2)保护接地。

将电气装置的金属外壳和架构(在正常情况下不带电的金属部分)与接地体之间作良好的金属连接，因为他对间接触点有防护作用，故称作保护接地。

如TT系统和IT系统。

(3)保护接零。

为对间接触点进行防护，将电气装置的外壳和架构与电力系统的接地点(如接地中性点)直接进行电气连接，称作保护接零。

如TN系统。

低压配电网是怎样实现绝缘监视的?用三只电压表分别接在线路三相和接地装置之间。

电压表的要求如下：①三只电压表的规格相同；②电压表量程选择适当；③选用高内阻的电压表。

配电网对地绝缘正常时，三相平衡，三只电压表读数均为相电压。

当配电网单相接地时，接地相电压表读数降低，另两相电压表读数显著升高。

如果不是接地，只是绝缘劣化时，三只电压表的读数会出现不同，提醒巡检人员的注意。

不接地配电网是怎样实现过电压防护的?不接地配电网，由于配电网与大地之间没有直接的电气连接，在意外情况下可能会使整个低压系统产生很高的过电压，将给低压系统的安全运行造成极大的威胁。

为了减轻过电压的危险，在不接地低压配电网中，应当如图3—2所示的那样，把低压配电网的中性点或者一相经击穿保险器接地。

正常情况下，击穿保险器处于绝缘状态，配电网仍为不接地系统；故障时，保险器击穿，配电网变成接地系统，只要RE≤4Ω，就能控制低压各相电压的过分升高，也可能引起高压系统的过流装置动作，切断电源。

两只相同的内阻电压表是用来监视击穿保险器的绝缘状态的。

为什么要采取保护接地和保护接零措施?在电力系统中，由于电气装置绝缘老化、磨损或被过电压击穿等原因，都会使原来不带电的部分(如金属底座、金属外壳、金属框架等)带电，或者使原来带低压电的部分带上高压电，这些意外的不正常带电将会引起电气设备损坏和人身触电伤亡事故。
