三角高程导线使用说明
- 格式:doc
- 大小:84.50 KB
- 文档页数:2
工地通路测导线测量、三角高程、支导线计算操作模式分为两种:1、现场联机全站仪现场测量、记录、平差;2、对已经有整理好的内业资料情况,提供数据导入功能,导入测量记录完成平差计算。
一、现场联机全站仪测量、记录、平差操作流程:1、点击主界面导线平差,进入导线平差界面,点击底部按钮创建导线2、输入导线的起终点闭合数据。
起点后视点位起点测站的后视点,终点前视为终点测站的前视点。
3、添加测站,写入测站名称、后视名称、前视名称。
4、点击测站条目弹出测回列表对话框,点击添加测回按钮进入测量界面。
5、输入仪器高、前后视棱镜高。
6、连接全站仪后点击测量完成正镜后视、正镜前视、倒镜前视、倒镜后视测量,软件获取全站仪数据并记录(或者手工输入数据),点击确定按钮完成本测回测量。
7、逐个完成测站和对应的测回测量。
8、在导线测量界面点击右上角三个点导出测量记录和导线平差计算表。
二、导入已有的导线观测数据:1、导入工地通路测导线观测文件点击导线平差界面右上角三个点,点击导入工地通观测文件,弹出导入对话框,在手机存储目录中找到数据文件,点击完成导入。
2、导入附合导线进行平差计算并完成成果表点击导线平差界面右上角三个点,点击附合导线平差计算按钮,弹出导入对话框,对话框中提示要导入的文件格式的内容,本文件在Excel编辑上按照要求编辑后,选择单元格右键复制,黏贴到一个TXT文件中,将这个TXT文件发送到手机上,在手机存储目录中找到数据文件,点击完成导入,软件同时完成附合导线简易平差计算,并生成计算表。
3、导入三角高程数据计算并完成成果表点击导线平差界面右上角三个点,点击三角高程计算按钮,弹出导入对话框,对话框中提示要导入的文件格式的内容,本文件在Excel编辑上按照要求编辑后,选择单元格右键复制,黏贴到一个TXT文件中,将这个TXT文件发送到手机上,在手机存储目录中找到数据文件,点击完成导入,软件同时完成三角高程平差计算,并生成计算表。

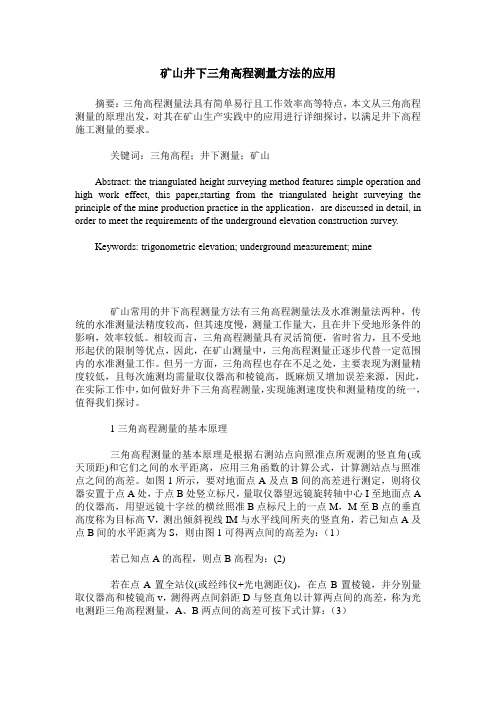

矿山井下三角高程测量方法的应用摘要:三角高程测量法具有简单易行且工作效率高等特点,本文从三角高程测量的原理出发,对其在矿山生产实践中的应用进行详细探讨,以满足井下高程施工测量的要求。
关键词:三角高程;井下测量;矿山Abstract: the triangulated height surveying method features simple operation and high work effect, this paper,starting from the triangulated height surveying the principle of the mine production practice in the application,are discussed in detail, in order to meet the requirements of the underground elevation construction survey.Keywords: trigonometric elevation; underground measurement; mine 矿山常用的井下高程测量方法有三角高程测量法及水准测量法两种,传统的水准测量法精度较高,但其速度慢,测量工作量大,且在井下受地形条件的影响,效率较低。
相较而言,三角高程测量具有灵活简便,省时省力,且不受地形起伏的限制等优点,因此,在矿山测量中,三角高程测量正逐步代替一定范围内的水准测量工作。
但另一方面,三角高程也存在不足之处,主要表现为测量精度较低,且每次施测均需量取仪器高和棱镜高,既麻烦又增加误差来源,因此,在实际工作中,如何做好井下三角高程测量,实现施测速度快和测量精度的统一,值得我们探讨。
1三角高程测量的基本原理三角高程测量的基本原理是根据右测站点向照准点所观测的竖直角(或天顶距)和它们之间的水平距离,应用三角函数的计算公式,计算测站点与照准点之间的高差。
隧道洞内外导线测量方法及注意事项隧道洞内外导线测量方法及注意事项一、隧道导线点布设1、洞外平面控制网一般采用GPS测量,每个洞口应沿洞口连线的方向布设4个控制点,形成大地四边形,点间尽量相互通视,点间的距离不小于300m为宜(规范中无明确规定),各点间的距离相差不宜过大,一般相邻点间边长之比不能超过1:3。
并且有不少于2个点与隧道洞口通视,作为与洞内传递方向的洞外联系边,且该联系边长度不宜小于300m。
洞外控制点连线以与隧道中心线方向平行或垂直为宜,以减小点位误差对贯通面横向误差影响。
点位的埋设应稳定,便于长期保存。
布点时还应注意进洞联系边的俯仰角不应过大,规范要求:GPS控制网进洞联系边最大俯仰角不宜大于5°,导线网、三角形网的最大俯仰角不宜大于15°。
2、洞外水准点一般每个洞口应埋设不少于2个以上的水准点。
水准点应尽可能与洞口等高,两水准点间的高差应以水准测量1~2站即可联测为宜。
水准点应埋设在洞口附近不受施工影响的地方,且便于与隧道洞内联测为宜。
3、洞内导线一般大于1、5km的隧道应布设双导线,形成多边形闭合环,每个闭合环一般由4~6条边构成。
导线点间距一般在200m 左右,不宜过长或过短。
相邻导线边长不宜相差太大,相邻边长之比不能超过1:3。
一般导线点离障碍物的距离不宜小于0、2m。
4、洞内水准点一般200m~500m设置一对,应选择在稳定便于长期保存。
隧道洞内外导线测量方法及注意事项 隧道洞内、外导线布设示意图洞外控制点洞外控制点洞外控制点洞外控制点洞口投点进洞方向线,距离不小于300m进洞方向线,距离不小于300m洞内导线,间距控制在200m左右二、隧道导线测量方法与注意事项1、隧道导线测量主要内容:洞外平面、高程测量,洞口投点测量,进洞联系测量,洞内导线、高程测量。
2、洞外平面、高程测量2、1洞外平面GPS测量:洞外平面测量目前一般均采用GPS测量,按要求布设好各洞口控制点,按照规范要求的测量等级、精度与方法组织测量即可,测量计算方法项目用的较小,不详细叙述。
浅述光电测距高程导线测量的方法及应用摘要:本文主要论述了三角高程测量原理以及光电测距高程导线中常用的每点设站法和隔点设站法。
并比较两种方法的优缺点及实际应用。
关键词:光电测距高程导线;每点设站法;隔点设站法0 前言随着高精度电子全站仪的不断普及,光电测距三角高程测量以其快捷的优点逐渐被广泛应用。
为了消除地球弯曲差和大气垂直折光差的影响,用此方法传递高程一般采取每点设站和隔点设站法进行。
1 三角高程测量原理在不考虑垂线偏差情况下,如图1所示,A为测站点,仪器高为。
B为照准点,觇标高为。
S为A、B两点的实地水平距离。
为P点的水准面,为P点的水平视线,CE为地球弯曲差。
为目标N的光程曲线,为P点望远镜照准目标N时视准轴所指的方向,MN为大气垂直折光差。
为P点望远镜观测目标N的垂直角。
AF为A点的水准面,BF为B点对A点的高差。
在平面三角形PCM中,∠PCM≈90°,PC≈,故MC≈,由图1可看出:== (1)式中K为大气垂直折光系数。
上式为三角高程测量单向观测高差的基本计算公式。
同样可得在B点观测A 点的高差计算公式:(2)如果三角高程的边长由电磁波测距仪直接观测,则电磁波测距三角高程测量可按斜距由下列公式计算高差(3)式中,为测站与镜站之间的高差;为垂直角;为经气象改正后的斜距;为大气折光系数;为经纬仪水平轴到地面点的高度;为反光镜瞄准中心到地面点的高度。
该计算公式为光电测距三角高程测量单向观测高差的基本计算公式。
由(1)、(2)、(3)式可看出,如不考虑垂线偏差影响,则三角高程测量的主要误差来源是边长、垂直角、仪器高、觇标高的测量误差,以及球曲差和大气垂直折光差的影响。
属于人或仪器影响的误差一般都可以通过提高仪器精度,选择有利的观测条件及认真作业等加以消除。
关于球曲差,在同一测区,可认为其地球平均曲率半径相同,可通过对向观测或控制前后边长差加以消除。
大气垂直折光由大气密度的分布不均匀引起,它随大气压、温度、湿度、风场、植被、海拔等的变化而变化,具有不稳定性。
测距导线三角高程计算表改正数
测距导线三角高程计算表是测绘工程中常用的一种测量工具,它主要用于计算地面上两点之间的高差。
然而,由于测量过程中可能存在的误差,使得计算结果并不完全准确,这时候就需要对测距导线三角高程计算表进行改正,而这个改正数就是我们要讨论的内容。
首先,我们需要明确改正数的定义。
改正数,顾名思义,就是对原有数据进行修正的数值。
在测距导线三角高程计算中,改正数主要用于修正由于测量误差导致的高程计算结果偏差。
改正数的计算方法主要依赖于测量误差的具体情况。
一般来说,如果误差是随机分布的,那么我们可以采用概率统计的方法来计算改正数;如果误差具有规律性,那么我们可以通过具体分析误差来源,采用相应的修正方法来计算改正数。
在实际应用中,改正数的使用可以大大提高测距导线三角高程计算的精度。
具体来说,首先需要根据实际情况,对测距导线三角高程计算表进行修正,然后使用修正后的计算表进行高程计算,这样可以有效提高计算结果的精度。
然而,测距导线三角高程计算表的改正数并不是一成不变的,随着测量条件的变化,改正数也需要进行相应的调整。
因此,如何优化改正数的计算,以适应不同的测量条件,是当前测绘工程中一个重要的研究课题。
三角高程测量原理及公式在三角高程测量中,经常使用的仪器是全站仪和电子经纬仪。
测量步骤一般包括:设置测站、放点、观测角度、观测距离等。
水平仪原理:水平仪是一种能够检测和测量水平面的仪器。
其原理是利用液体的重力、表面张力和液面与气泡的位置关系,来确定平面的水平度。
通过测量水平仪的指示,可以帮助确定测站点的水平位置。
水准仪原理:水准仪是一种测量仪器,用于测量水平面的相对高差。
它基于物体借助重力在水平面上的运动原理。
水准仪中的测量原理包括视线法、反射法和导线法等。
在三角高程测量中,常常使用视线法,即通过望远镜观测圆n上一点的高差与水平视线的仰角。
全站仪原理:全站仪是一种同时具备测量角度和测量距离功能的仪器。
它的原理是通过发射一个激光束或红外线,并利用光电传感器接收反射光束,测量出测站点到观测点的距离和方向。
通过测量不同测站点到同一观测点的距离,以及观测点与测站点之间的角度,可以计算出观测点的高程。
余弦定理:在一个三角形中,根据余弦定理可得:c^2 = a^2 + b^2 - 2ab·cosC正弦定理:在一个三角形中,根据正弦定理可得:a/sinA = b/sinB = c/sinC高程差公式:当在一个测点上测出一物体的仰角和水平观测距离时,利用三角形的几何关系可以推导出高程差公式:h = d·sinα其中,h为物体的高程差,d为测站点到物体的水平距离,α为测站点到物体垂线与水平线之间的夹角。
综上所述,三角高程测量是一种通过测量三角形的边长和角度来推导出物体高程信息的测量方法。
其原理基于几何关系和三角函数的运算。
在实际测量中,需要使用水平仪、水准仪或全站仪等仪器,并通过测量角度和距离,应用余弦定理、正弦定理和高程差公式等公式,进行测量计算。
三角高程导线测量使用说明
一、启动程序
将程序sjgc.exe和动态库拷贝到工作目录,所有数据文件将存储在该目录下。
启动sjgc.exe 出现程序界面:
其中白色区域为数据输入框,其它需要计算的项目为灰色,不可编辑。
二、操作程序
1、观测前准备
在开始一个测段测量或继续一个已有测段前,首先需要进行限差、段起点、终点等参数的设置,点击“设置”开始设置对话框:
对于新开始测段,参照相关规范键入各项限差、段起点,段终点,段端点只可为字母或数字,不可为汉字。
连接LeicaTPS1200系列全站仪时,还需要选择COM端口号和波特率,使之与全站仪GeoCOM端口设置相同。
点击“新建测段”,程序自动在当前目录产生二进制数据文件,在其中记录各项限差设置和观测数据,文件名为:起点-终点.glx。
并开始第一站测量。
对于未完成的测段继续观测时,点击“打开测段”出现文件选择对话框,选择测段文件名.glx打开,程序自动调取先前设置的各项参数,并显示出已测的路线长度和前后视距差累积值。
通讯参数未记录需要重新选择。
点击“开始测量”继续下一站测量。
2、测站数据采集
在准备工作完成后,进入测站数据采集界面。
其中前后标尺安置位置、测距时的温度、气压和前后标尺号需要手工键入,标尺号仅可为字母或数字。
距离观测数据输入应至毫米,格式为****.***,头部零可省略,尾部零不可省略。
角度格式为度. 分秒,即DDD.MMSS,其中度头部零可省略,分、秒必须两位,零不可省略。
垂直角、指标差等其它计算项目自动完成,不可编辑。
当观测数据存在超限时,程序实时判断并显示提示对话框,此时应查找问题予以纠正。
测站所有观测数据完成并满足限差后,点击“保存”将数据记录到文件中,并在当前目录中产生WORD格式观测数据文件,文件名与测段数据文件相同,用于手薄打印输出。
三、测段高差计算
测段观测完成后,点击“测段计算”,在文件对话框中选择测段文件,程序自动完成计
算,生成WORD格式计算表文件,用于打印输出。
