“分子泵-机械泵”双级泵真空系统——“机械泵+分子泵”双级泵抽气系统的工作过程进行图示和说明材料物理真空泵是用利用机械、物理、化学或物理化学的方法在某一封闭空间中产生、改善和维持真空或对被抽容器进行抽气而获得真空的装置。
随着真空应用的发展，真空泵的种类已发展了很多种，其抽速从每秒零点几升到每秒几十万、数百万升。
按真空泵的工作原理，真空泵基本上可以分为两种类型，即气体传输泵和气体捕集泵。
气体传输泵是一种能使气体不断的吸入和排出，借以达到抽气目的的真空泵。
气体捕集泵是一种使气体分子被吸附或凝结在泵的内表面上，从而减小了容器内的气体分子数目而达到抽气目的的真空泵。
随着真空应用技术在生产和科学研究领域中对其应用压强范围的要求越来越宽，大多需要由几种真空泵组成真空抽气系统共同抽气后才能满足生产和科学研究过程的要求，由于真空应用部门所涉及的工作压力的范围很宽，因此任何一种类型的真空泵都不可能完全适用于所有的工作压力范围，只能根据不同的工作压力范围和不同的工作要求，使用不同类型的真空泵。
为了使用方便和各种真空工艺过程的需要，有时将各种真空泵按其性能要求组合起来，以机组型式应用。
此处便是利用分子泵和机械泵的组合形成的真空泵。

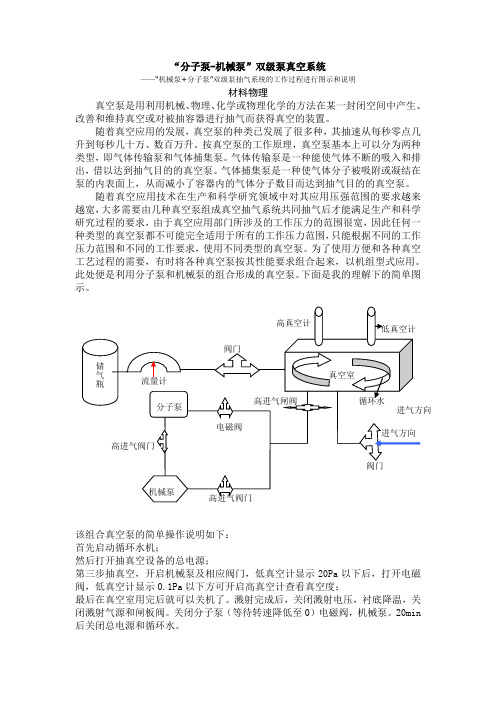

下面是我的理解下的简单图示。
该组合真空泵的简单操作说明如下：首先启动循环水机；然后打开抽真空设备的总电源；第三步抽真空，开启机械泵及相应阀门，低真空计显示20Pa以下后，打开电磁阀，低真空计显示0.1Pa以下方可开启高真空计查看真空度；最后在真空室用完后就可以关机了。
溅射完成后，关闭溅射电压，衬底降温，关闭溅射气源和闸板阀。
关闭分子泵（等待转速降低至0）电磁阀，机械泵。
20min 后关闭总电源和循环水。
