(1)油封在壳体孔的安装方法：油封装配对于壳体孔表面粗糙度、表面质量尤为重要。
在装配时应检查其内壁有无碎屑、划痕、灰尘和铸造砂粒等，应使用专用工装将骨架油封平稳地推入壳体坐座孔内。
（2）油封在轴上的安装油封的内径通常精品文档，超值下载小于轴径，形成一定的过盈量，在装配油封时易造成唇部损坏。
为防止油封唇部损坏，一般要使用圆锥形轴肩或圆锥工装进行装配。
轴上带有螺纹、沟槽、花键时，使用圆锥形轴肩装配无效，而需要用专用的装配工具来保护油封唇部，即在螺纹、沟槽、花键处套一保护套，避免油封唇部被轴上的尖角、螺纹、沟槽和花键等损伤。

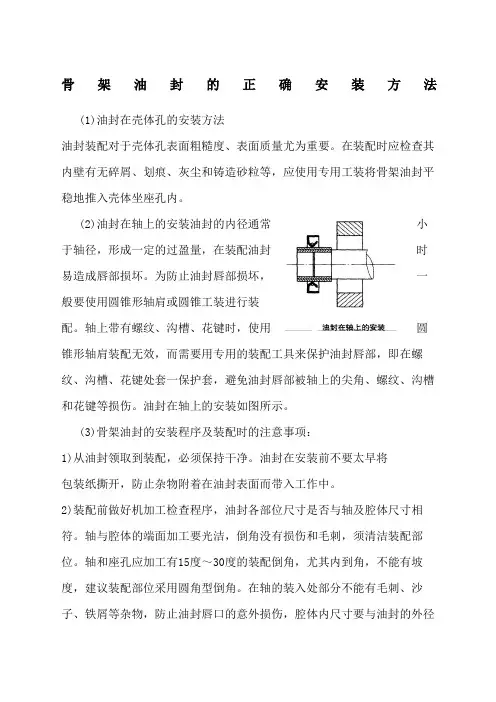

油封在轴上的安装如图所示。
(3)骨架油封的安装程序及装配时的注意事项：1)从油封领取到装配，必须保持干净。
油封在安装前不要太早将包装纸撕开，防止杂物附着在油封表面而带入工作中。
2)装配前做好机加工检查程序，油封各部位尺寸是否与轴及腔体尺寸相符。
轴与腔体的端面加工要光洁，倒角没有损伤和毛刺，须清洁装配部位。
轴和座孔应加工有15度～30度的装配倒角，尤其内到角，不能有坡度，建议装配部位采用圆角型倒角。
在轴的装入处部分不能有毛刺、沙子、铁屑等杂物，防止油封唇口的意外损伤，腔体内尺寸要与油封的外径及宽度相适合。
3)检查油封的唇口有没有损伤，变形，弹簧有没有脱落，生锈，防止油封在运输过程中受外力挤压和撞击等影响而破坏其圆度。
4)油封有回油线的，要先确定油封的安装方向与旋转的关系。
5)装配时，应在油封唇口之间适量涂抹添加有二硫化钼的锂基润滑脂等清洁油膏，防止轴在瞬间启动时，对唇口造成干摩擦现象，影响唇口的过盈量。
油封唇部接触部分表面不应有机加工螺纹痕迹。
装配时在油封外圈涂上密封胶，用硬纸等把轴上的键槽或台阶部位包裹起来，避免划伤或翻卷油封唇口，或用导向过度套等专用工具将油封向里旋转压进。
千万不能硬砸硬冲，以防止油封骨架变形后挤断弹簧而失效。
如出现唇口翻边，弹簧脱落和油封歪斜时，必须拆下重新装入。
方法正确安装封骨架油的 (1)油封在壳体孔的安装方法在装配时应检油封装配对于壳体孔表面粗糙度、表面质量尤为重要。
灰尘和铸造砂粒等，应使用专用工装将骨查其内壁有无碎屑、划痕、架油封平稳地推入壳体坐座孔内。
油封在轴上的安装油封的内径通常 (2小于轴径形成一定的过盈量在装配油时易造成唇部损坏。
为防止油封唇部损坏一般要使用圆锥形轴肩或圆锥工装进行配轴上带有螺纹沟槽、花键时使用圆锥形轴肩装配无效，而需要用专用的装配工具来保护油封唇部，即在螺纹、沟槽、花键处套一保护套，避免油封唇部被轴上的尖角、螺纹、沟槽和花键等损伤。
油封在轴上的安装如图所示。
(3)骨架油封的安装程序及装配时的注意事项：1)从油封领取到装配，必须保持干净。
油封在安装前不要太早将包装纸撕开，防止杂物附着在油封表面而带入工作中。
2)装配前做好机加工检查程序，油封各部位尺寸是否与轴及腔体尺寸相符。
轴与腔体的端面加工要光洁，倒角没有损伤和毛刺，须清洁装配部位。
轴和座孔应加工有15度～30度的装配倒角，尤其内到角，不能有坡度，建议装配部位采用圆角型倒角。
在轴的装入处部分不能有毛刺、沙子、铁屑等杂物，防止油封唇口的意外损伤，腔体内尺寸要与油封的外径及宽度相适合。
．3)检查油封的唇口有没有损伤，变形，弹簧有没有脱落，生锈，防止油封在运输过程中受外力挤压和撞击等影响而破坏其圆度。
4)油封有回油线的，要先确定油封的安装方向与旋转的关系。
5)装配时，应在油封唇口之间适量涂抹添加有二硫化钼的锂基润滑脂等清洁油膏，防止轴在瞬间启动时，对唇口造成干摩擦现象，影响唇口的过盈量。
油封唇部接触部分表面不应有机加工螺纹痕迹。
装配时。
骨架油封密封件的正确安装方法1、骨架油封密封件在壳体孔的安装方法骨架油封密封件装配时应检查其内壁有无碎屑、划痕、灰尘和铸造砂粒等，应使用专用工装将骨架油封密封件平稳地推入壳体坐孔内。
如图1所示。
图1骨架油封在座孔内的安装方式2、骨架油封密封件在轴上的安装骨架油封密封件的内径通常小于轴径，形成一定的过盈量，在装配骨架油封密封件时易造成唇部损坏。
为防止损坏，一般要使用圆锥形轴肩或圆锥工装对骨架油封密封件进行装配。
轴上带有螺纹、沟槽、花键时，使用圆锥形轴肩装配骨架油封密封件无效，而需要用专用的装配工具来保护骨架油封密封件唇部，即在螺纹、沟槽、花键处套一保护套，避免骨架油封密封件唇部被轴上的尖角、螺纹、沟槽、花键等损伤(如图2)。
图2骨架油封在轴上的安装3、骨架油封密封件的安装程序及装配时的注意事项a.从骨架油封密封件领取到装配，必须保持干净，骨架油封密封件安装前不要过早将包装纸撕开，防止杂物附着在骨架油封密封件表面而带入工作中。
b. 骨架油封密封件装配前做好机加工检查程序，骨架油封密封件各部位尺寸是否与轴及腔体尺寸相符。
轴与腔体的端面加工要光洁，倒角没有损伤和毛刺，须清洁装配部位。
轴和座孔应加工有15°-30°的装配倒角，尤其内倒角，不能有坡度，建议骨架油封密封件装配部位采用圆角型倒角。
在轴的装入处(倒角)部份不能有毛刺、沙子、铁屑等杂物，防止骨架油封密封件唇口的意外损伤。
腔体内尺寸要与骨架油封密封件的外径及宽度相适合。
c，检查骨架油封密封件的唇口是否完整，检查骨架油封密封件的唇口有没有损伤、变形，骨架油封密封件弹簧有没有脱落、生锈，防止骨架油封密封件在运输过程中受外力挤压和撞击等影响而破坏其真圆度。
d. 骨架油封密封件有回油线的，要先确定骨架油封密封件的安装方向与旋向的关系。
e. 骨架油封密封件装配时，应在骨架油封密封件唇口之间适量涂抹添加有二硫化钼的锂基酯等清洁油膏，防止轴在瞬间启动时，对骨架油封密封件唇口造成干磨现象，影响骨架油封密封件唇口的过盈量。
骨架油封的正确安装方法(1)油封在壳体孔的安装方法油封装配对于壳体孔表面粗糙度、表面质量尤为重要。
在装配时应检查其内壁有无碎屑、划痕、灰尘和铸造砂粒等，应使用专用工装将骨架油封平稳地推入壳体坐座孔内。
(2)油封在轴上的安装油封的内径通常精品文档，超值下载小于轴径，形成一定的过盈量，在装配油封时易造成唇部损坏。
为防止油封唇部损坏，一般要使用圆锥形轴肩或圆锥工装进行装配。
轴上带有螺纹、沟槽、花键时，使用圆锥形轴肩装配无效，而需要用专用的装配工具来保护油封唇部，即在螺纹、沟槽、花键处套一保护套，避免油封唇部被轴上的尖角、螺纹、沟槽和花键等损伤。
油封在轴上的安装如图所示。
(3)骨架油封的安装程序及装配时的注意事项：1)从油封领取到装配，必须保持干净。
油封在安装前不要太早将包装纸撕开，防止杂物附着在油封表面而带入工作中。
2)装配前做好机加工检查程序，油封各部位尺寸是否与轴及腔体尺寸相符。
轴与腔体的端面加工要光洁，倒角没有损伤和毛刺，须清洁装配部位。
轴和座孔应加工有15度～30度的装配倒角，尤其内到角，不能有坡度，建议装配部位采用圆角型倒角。
在轴的装入处部分不能有毛刺、沙子、铁屑等杂物，防止油封唇口的意外损伤，腔体内尺寸要与油封的外径及宽度相适合。
3)检查油封的唇口有没有损伤，变形，弹簧有没有脱落，生锈，防止油封在运输过程中受外力挤压和撞击等影响而破坏其圆度。
4)油封有回油线的，要先确定油封的安装方向与旋转的关系。
5)装配时，应在油封唇口之间适量涂抹添加有二硫化钼的锂基润滑脂等清洁油膏，防止轴在瞬间启动时，对唇口造成干摩擦现象，影响唇口的过盈量。
油封唇部接触部分表面不应有机加工螺纹痕迹。
装配时在油封外圈涂上密封胶，用硬纸等把轴上的键槽或台阶部位包裹起来，避免划伤或翻卷油封唇口，或用导向过度套等专用工具将油封向里旋转压进。
千万不能硬砸硬冲，以防止油封骨架变形后挤断弹簧而失效。
如出现唇口翻边，弹簧脱落和油封歪斜时，必须拆下重新装入。
⾻架油封如何安装？如何更换？如何存储？油封实⽤⼲货给您答案⽆论油封安装部分设计与选择多适宜，在正式组装过程中，如果步骤粗糙，也不能发挥预定的效果。
本章将介绍油封在组装时的⼀些⼩细节，⼩窍门。
也把⾻架油封⼀线安装、更换、存贮知识讲个够，⼀站式知识路线，相信看了就会认为绝对的⼲货。
⼀、油封安装前准备⼯作1.使⽤正在保管的油封时，请不要使⽤扶着有沙粒、尘等异物的油封，这会导致泄露。
2.请不要⽤指甲及硬物摩擦油封唇⼝端部。
油封唇缘通过的螺纹,键槽,花键等处应采取各种措施来防⽌唇缘损伤。
螺纹,键槽,花键等处保护⽤材料的粗糙度Ramax不超过3.2um，不允许有碰划痕⽑刺等。
油封唇⼝端部是承担油封功能最重要的部分。
3.T型、K型油封等是带有2个以上唇⼝的油封，对唇⼝部之间需填充润滑脂起润滑作⽤。
4.S型、V型、TCK型等油封只有⼀个唇⼝，也需要在唇⼝端部凃润滑脂对唇⼝部进⾏润滑。
5.安装前请不要使轴及腔体收到损伤，⽽因其泄露，最好不要使精加⼯的轴和腔体碰撞到其他零件，⼀般使⽤塑料夹具进⾏搬运。
6.把油封的密封唇⼝端朝向密封介质⼀侧,切忌反向装配。
单向回流线的油封安装时⼀定要让油封上标识的箭头⽅向与轴的旋转⽅向⼀致，切勿装反。
⼆、轴、腔体1.轴表⾯与腔体孔内⾯确认不得附有防锈油或沙尘等异物，如⼀附有时，请予以洗净。
⽤洗油和汽油清洗时，请擦拭⼲净。
此时⽤压缩空⽓喷射，可起达到看不见的部位的效果。
洗净油与汽油在轴与腔体孔中残留，使油封膨胀，⽽发⽣故障。
2.腔体孔内⾯及倒⾓部分与油封在通过轴端与轴时，不应有⽑刺及缺陷。
因为⽑刺及缺陷会在安装时成为唇⼝端部与外周⾯损伤的原因，请⽤⾦刚砂纸予以除去。
3.请确认在唇⼝部接触表⾯是⽆缺陷及锈，轴表⾯的缺陷与锈是泄露的直接原因三、安装1.在安装油封时，使⽤的夹具⼀定要保持平衡，不要倾斜；2.油封的⽅向是将密封唇⼝朝向密封介质⼀侧。
3.组装时请将油封⽔平放置在腔体内均匀加压，如果将油封倾斜强制挤进去，那样油封配合部分被挤坏、卡住，会造成泄露起因。
斯特封格莱圈骨架油封安全操作及保养规程1. 前言斯特封格莱圈骨架油封是一种常见的动力机械密封件，用于隔离液体、气体以及固体颗粒等物质。
为了保证封口的有效性和安全运行，我们需要对其进行正确的安装、使用和保养。
本文将主要介绍斯特封格莱圈骨架油封安全操作及保养规程，帮助使用者正确使用和保养该密封件。
2. 安装在安装前，需要做好以下准备工作：1.确认使用斯特封格莱圈骨架油封是否符合要求；2.准备好所需的工具和材料；3.安装地点必须平整、干净，并且排水、通风良好；4.检查安装的轴、配件表面是否平整和良好。
安装操作步骤：1.清洁并去掉轴表面上的污垢、生锈和碾印伤痕等；2.涂好润滑油；3.将斯特骨架套入不锈钢油封，并确保它在中央；4.将油封轴环安装在轴端；5.轻轻地将波纹管推进骨架上，使其不会从油封的端面上滑脱；6.将骨架上的螺母拧紧。
特别提示：在安装时，应注意斯特封格莱圈骨架油封的红色PTR较小面积应朝向外部环境，确保使用效果最佳。
3. 使用与维护在使用过程中，请时刻注意以下几点：1.如有异常噪声、振动、泄漏等现象，请立即停机检查；2.对轴和密封件表面进行定期清洗和涂油；3.定期检查和更换波纹管；4.定期检查骨架表面是否有磨损、裂纹等痕迹，如有，应及时更换；5.在分解或换新油封时，应注意磨损轮廓和端面，如有磨损则应更换；6.在维修中注意保护并勿损坏O型圈和端面。
总之，合理地使用和保养斯特封格莱圈骨架油封，将有助于提高设备的安全性和寿命，并保证其性能的长期稳定。
4. 结语本文主要介绍了斯特封格莱圈骨架油封的安装、使用和保养方法。
通过认真学习操作规程，使用者能够更好地了解如何正确安装并维护该密封件，提高设备的安全性和使用寿命。
大小密封圈骨架油封安全操作及保养规程前言大小密封圈骨架油封是一种常见的机械密封件，在工业生产中广泛应用。
正确的操作和保养可以延长使用寿命，提高效率，保证生产安全。
本文将介绍大小密封圈骨架油封的安全操作和保养规程。
安全操作安装前检查安装前应对密封圈进行检查，确保其没有损伤或磨损。
检查包括以下几个方面：1.检查密封圈是否有裂纹，磨损或其他损伤。
2.检查骨架油封内部布置是否正确。
3.检查密封圈与骨架油封连接是否牢固。
安装安装密封圈前需要注意以下几个问题：1.轴承应是干燥且清洁的。
2.滑油或黏度油应涂在轴承表面和密封圈口部以满足密封条件。
3.安装时需注意位置和方向。
操作过程中的注意事项1.在密封圈工作时，温度过高下降会大大降低其寿命，需注意温度环境控制。
2.应注意轴承损坏是否对密封圈造成影响，出现异常应及时进行维修。
3.注意对密封圈表面的磨损程度进行监测，判断寿命是否到期，及时进行更换。
拆卸在拆卸密封圈过程中，需注意以下几个问题：1.在拆卸前，需要将轴承上的滑油完全清除干净，以免滑油造成对密封圈损坏。
2.在拆卸时，应注意保护轴承以免损坏。
保养规程日常维护日常维护应包括以下几个方面：1.定期对骨架油封进行检查，保证其处于正常工作状态。
2.定期清理骨架油封区域，确保其没有杂物附着。
3.定期替换密封圈以保证密封的正常运转。
清洗在清洗密封圈和骨架油封过程中，需注意以下几个问题：1.在清洗前，需将轴承上的滑油和密封圈附着的杂物清除干净，保证密封圈的正常工作。
2.在清洗时，使用专业的清洁剂进行清洗，确保清洁效果和安全性。
3.清洗后需要进行干燥处理，确保密封圈和骨架油封没有水分残留。
保养流程1.修理和检查轴承时需保护好密封圈，以免损坏密封圈。
2.检查密封圈时，应先拆卸密封圈，检查其内外表面是否有磨损。
3.当发现密封圈表面已磨损，须立即停机更换。
4.密封圈使用寿命依赖于环境温度和条件，需定期更换。
结语以上是大小密封圈骨架油封的安全操作及保养规程，希望能够引起大家的注意。
百科名片骨架油封骨架油封是油封的典型代表，一般说的油封即指的是骨架油封。
油封的作用一般就是将传动部件中需要润滑的部件与出力部件隔离，不至于让润滑油渗漏。
骨架就如同混凝土构件里面的钢筋，起到加强的作用，并使油封能保持形状及张力。
按结构形式可分单唇骨架油封和双唇骨架油封。
双唇骨架油封的副唇起防尘作用，防止外界的灰尘，杂质等进入机器内部。
按骨架型式可分为内包骨架油封，外露骨架油封和装配式油封。
按工作条件可分为旋转骨架油封和往返式骨架油封。
用于汽油发动机曲轴，柴油发动机曲轴，变速箱，差速器，减震器，发动机，车桥等部位。
目录构造密封原理作用泄漏原因及排除方法注意事项应用编辑本段构造骨架油封结构有三部分组成：油封体、加强骨架和自紧螺旋弹簧。
密封体按照不同部位又分为底部、腰骨架油封构造图部、刃口和密封唇等。
通常，在自由状态下的骨架油封，其内径比轴径小，即具有一定的“过盈量”。
因此，当油封装入油封座和轴上之后，油封刃口的压力和自紧螺旋弹簧的收缩力对轴产生一定的径向紧力，经过一段时间运行后，该压力会迅速减小乃至消失，因而，加上弹簧可以随时补偿油封自紧力。
编辑本段密封原理密封原理：由于在油封与轴之间存在着油封刃口控制的油膜，此油膜具有流体润滑特性。
在液体表面张力骨架油封的作用下，油膜的刚度恰好使油膜与空气接触端形成一个新月面，防止了工作介质的泄漏，从而实现旋转轴的密封。
油封的密封能力，取决于密封面油膜的厚度，厚度过大，油封泄漏；厚度过小，可能发生干摩擦，引起油封和轴磨损；密封唇与轴之间没有油膜，则易引起发热、磨损。
因此，在安装时，必须在密封圈上涂些油，同时保证骨架油封与轴心线垂直，若不垂直，油封的密封唇会把润滑油从轴上排干，也会导致密封唇的过度磨损。
在运转中，壳体内的润滑剂微微渗出一点，以达到在密封面处形成油膜的状态最为理想。
编辑本段作用骨架油封的作用一般就是将传动部件中需要润滑的部件与出力部件隔离，不至于让润滑油渗漏，通常用于骨架油封旋转轴，是一种旋转轴唇密封。
