骨架油封的结构和密封原理骨架油封比较简单，一般有三部分组成：油封体、加强骨架和自紧螺旋弹簧。
密封体按照不同部位又分为底部、腰部、刃口和密封唇等。
通常，在自由状态下的骨架油封，其内径比轴径小，即具有一定的“过盈量”。
因此，当油封装入油封座和轴上之后，油封刃口的压力和自紧螺旋弹簧的收缩力对轴产生一定的径向紧力，经过一段时间运行后，该压力会迅速减小乃至消失，因而，加上弹簧可以随时补偿油封自紧力。
密封原理：由于在油封与轴之间存在着油封刃口控制的油膜，此油膜具有流体润滑特性。
在液体表面张力的作用下，油膜的刚度恰好使油膜与空气接触端形成一个新月面，防止了工作介质的泄漏，从而实现旋转轴的密封。
油封的密封能力，取决于密封面油膜的厚度，厚度过大，油封泄漏；厚度过小，可能发生干摩擦，引起油封和轴磨损；密封唇与轴之间没有油膜，则易引起发热、磨损。
因此，在安装时，必须在密封圈上涂些油，同时保证骨架油封与轴心线垂直，若不垂直，油封的密封唇会把润滑油从轴上排干，也会导致密封唇的过度磨损。
在运转中，壳体内的润滑剂微微渗出一点，以达到在密封面处形成油膜的状态最为理想。
填料密封的故障及排除方法填料密封的主要优点是结构简单、成本低、适用范围广，主要缺点是使用寿命短、密封性能差。
以下给出几种填料故障的原因及排除方法，供大家在检修过程中参考。
（1）填料挤进轴（或阀杆）和挡圈或轴（或阀杆）和压盖之间的间隙时，多因为设计的间隙过大或偏心。
可通过减小间隙，检查同轴度来解决。
（2）填料外表面被研伤，可能填料压盖外侧泄漏时，是由于填料外径太小。
可通过检查填料函和填料尺寸来解决。
（3）填料圈挤入邻近的圈内，是因为填料圈切得太短。
可通过更换正确尺寸的填料解决。
（4）介质沿填料压盖泄漏，是因为填料装配不当或挡圈又破损。
首先应检查挡圈的情况再重新安装。
（5）靠近压盖一段的填料压得太紧，是由于填料装配不当造成的。
应仔细重新安装。
（6）填料焦化或变黑，是因为润滑失效。
油封基础知识全在这里了，机械人必懂！油封是密封用机械元件,又称旋转轴唇形密封圈，机械的摩擦部分由于在机械运转时有油进入,为防止这些油从机械的间中泄漏而使用油封。
常见的为骨架油封。
一、油封表示方法常见的表示方法：油封类型-内径-外径-高度-材料如：TC40*62*12-NBR 表示双唇内骨架油封内径40 外经62 厚度12 材料为丁腈橡胶的油封。
二、骨架油封的材质丁腈橡胶（NBR）：耐磨、耐油（不能在极性介质中使用）耐温：-40~120℃氢化丁腈橡胶（HNBR）：耐磨、耐油、耐老化性、耐温：-40~200℃（比NBR耐温能力强）氟胶（FKM）：耐酸碱、耐油（耐一切油）、耐温：-20~300℃（耐油比上两种都要好）聚氨酯橡胶（TPU）：耐磨、耐老化性、耐温：-20~250℃（耐老化性能好优异）硅橡胶（PMQ）：耐热、耐寒、压缩永久变形小机械强度低、耐温：-60~250℃（耐温性能优异）聚四氟乙烯（PTFE）：化学稳定性好、耐酸碱、油等各种介质、耐磨耐高温、机械强度高自润滑性好一般来说骨架油封经常用到的材质丁腈橡胶、氟橡胶、硅橡胶，聚四氟乙烯因为有良好的自润滑性好尤其加入青铜后效果更佳，都用于制作挡圈、格莱圈、斯特封等三、区分骨架油封型号C型骨架油封为内骨架油封可分为SC型、TC型、VC型、KC型、DC型这五种，分别是单唇内骨架油封、双唇内骨架油封、单唇无簧内骨架油封、双唇无簧内骨架油封、双唇双簧内骨架油封G型骨架油封是外出有螺纹状，其类型和C型一样，只是在工艺上在外侧修改成有螺纹状，类似于O型圈的作用，即起到加强密封效果的作用，还能起到固定油封不松动B型骨架油封是骨架内侧有胶料或者骨架内外都没有胶料，没有胶料会让散热性能更好A型骨架油封是装配式油封，结构相对上述三种相对复杂，特点是承压性能更好更优异四、骨架油封的密封原理及应用·骨架油封共分三部分：自紧弹簧、密封主体、加强骨架·骨架油封的密封原理：由于在油封与轴之间存在着油封刃口控制的油膜，此油膜具有流体润滑特性。
骨架油封知识大全一、油封的工作原理1、自由状态下，油封唇口内径比轴径小，具有一定的过盈量。
2、安装后，油封刃口的过盈压力与自紧弹簧的收缩力对旋转轴产生径向压力。
3、机械工作时，油封唇口再径向压力作用下，形成0.25到0.5毫米的密封接触环带,在内部润滑油压力的作用下,部分油液渗入油封刃口与轴之间,形成极薄的油膜,油膜在油液表面张力的作用下,在转动轴与油封刃口之间形成"新月面"防止油液外溢,达到密封作用.二、常见油封的形式1、一个主唇带有弹簧的油封，依靠密封刃口单方面防止泄漏时适用。
工作条件： a.旋转速度: 0～25m/sb.工作压力: 0～0.05Mpac.工作温度: -35～120℃d.密封介质: 润滑油、润滑脂、水等2、双唇带有弹簧的油封，以主唇防止泄漏，副唇防止灰尘、水份的进入时适用。
工作条件： a.旋转速度: 0～25m/sb.工作压力: 0～0.05Mpac.工作温度: -35～120℃d.密封介质: 润滑油、润滑脂、水等3、不带弹簧的油封，仅利用橡胶唇径向力作单方向的防漏，必要时可与其它型油封并用。
工作条件： a.旋转速度: 0～12m/sb.工作压力: 0～0.03Mpac.工作温度: -35～120℃d.密封介质: 润滑脂或粘性流体等4、双唇不带弹簧的油封，仅利用橡胶唇的径向力，用于两方向密封时使用。
工作条件： a.旋转速度: 0～10m/sb.工作压力: 0～0.03Mpac.工作温度: -35～120℃d.密封介质: 水、油、润滑脂、灰尘等5、双主唇带弹簧的复合型油封，使用过程需将此两类的液体隔离时适用，装配时两唇之间需涂抹润滑剂。
工作条件： a.旋转速度: 0～12m/sb.工作压力: 0～0.05Mpac.工作温度: -35～120℃d.密封介质: 油、润滑脂或其他液体等6、应用于相对旋转端面的密封，主要严防止灰尘，水油脂等杂质的进入轴承部位或密封系统。
TC骨架油封的规格尺寸型号
时间：2021.03.12 创作：欧阳文

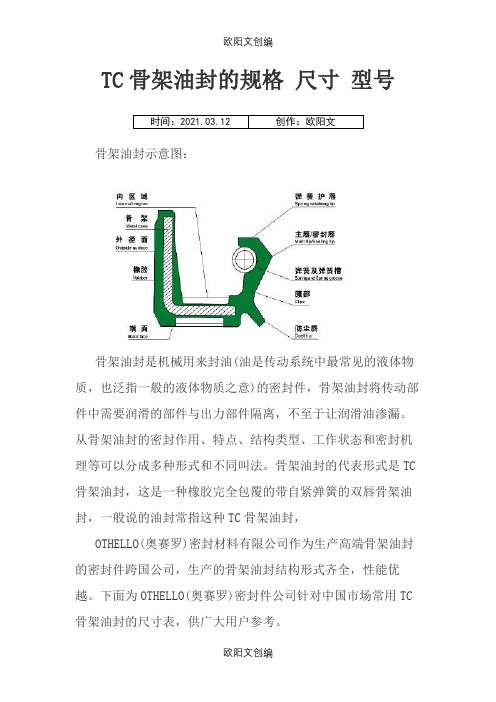

骨架油封示意图：
骨架油封是机械用来封油(油是传动系统中最常见的液体物质，也泛指一般的液体物质之意)的密封件，骨架油封将传动部件中需要润滑的部件与出力部件隔离，不至于让润滑油渗漏。
从骨架油封的密封作用、特点、结构类型、工作状态和密封机理等可以分成多种形式和不同叫法。
骨架油封的代表形式是TC 骨架油封，这是一种橡胶完全包覆的带自紧弹簧的双唇骨架油封，一般说的油封常指这种TC骨架油封，
OTHELLO(奥赛罗)密封材料有限公司作为生产高端骨架油封的密封件跨国公司，生产的骨架油封结构形式齐全，性能优越。
下面为OTHELLO(奥赛罗)密封件公司针对中国市场常用TC 骨架油封的尺寸表，供广大用户参考。
骨架油封的相关知识核心提示：骨架油封是油封的典型代表，一般说的油封即指的是骨架油封。
油封的作用一般就是将传动部件中需要润滑的部件与出力部件隔离，不至于让润滑油渗漏。
骨架油封密封原理及应用骨架油封是油封的典型代表，一般说的油封即指的是骨架油封。
油封的作用一般就是将传动部件中需要润滑的部件与出力部件隔离，不至于让润滑油渗漏。
骨架就如同混凝土构件里面的钢筋，起到加强的作用，并使油封能保持形状及张力。
按结构形式可分单唇骨架油封和双唇骨架油封。
双唇骨架油封的副唇起防尘作用，防止外界的灰尘，杂质等进入机器内部。
按骨架型式可分为内包骨架油封，外露骨架油封和装配式油封。
按工作条件可分为旋转骨架油封和往返式骨架油封。
用于汽油发动机曲轴，柴油发动机曲轴，变速箱，差速器，减震器，发动机，车桥等部位。
骨架油封结构有三部分组成：油封体、加强骨架和自紧螺旋弹簧。
密封体按照不同部位又分为底部、腰骨架油封构造图部、刃口和密封唇等。
通常，在自由状态下的骨架油封，其内径比轴径小，即具有一定的“过盈量”。
因此，当油封装入油封座和轴上之后，油封刃口的压力和自紧螺旋弹簧的收缩力对轴产生一定的径向紧力，经过一段时间运行后，该压力会迅速减小乃至消失，因而，加上弹簧可以随时补偿油封自紧力。
密封原理：由于在油封与轴之间存在着油封刃口控制的油膜，此油膜具有流体润滑特性。
油封的工作原理：1. 自由状态下，油封唇口内径比轴颈小，具有一定的过盈量。
2. 安装后，油封刃口的过盈压力和自紧弹簧的收缩力应对旋转轴产生一定的径向压力。
3. 工作时，油封唇口在径向压力的作用下，形成0.25～0.5mm 宽的密封接触环带，在润滑油压力的作用下，油液渗入油封刃口与转轴之间形成极薄的一层油膜，油膜受油液表面张力的作用，在转轴和油封刃刀口外沿形成一个“新月”面，防止油液外溢，起到密封作用。
骨架油封的作用下，油膜的刚度恰好使油膜与空气接触端形成一个新月面，防止了工作介质的泄漏，从而实现旋转轴的密封。
骨架油封知识一、什么是油封油封是用于密封机械设备中旋转轴的封油用密封元件，而腔体基本上是静止的（见下图），所以油封又称旋转轴唇形密封圈。
机械的摩擦部分由于在机械运转时有油进入，为防止这些油从机械的间隙中泄漏而使用油封，并且除了油以外还需要防止水与化学药液的泄漏以及尘埃及土砂从外部侵入，这时候也要用到油封油封的密封状态，一是油封外缘和腔体之间为静态密封，同时保证油封外缘在腔体之间的可靠定位。
二是油封密封唇和轴之间的密封状态，当轴旋转时为动态密封，当轴静止时为静态密封。
各种影响因素的综合作用及其相互作用，都对油封的密封性能和使用寿命产生了很大影响。
二、油封的主要用途用于发动机曲轴和凸轮轴的密封小汽车，摩托车和商用车辆等传动系统（如齿轮箱、轮毂、桥轴、差速器）的密封铲车，挖掘机等农业机械和工程机械传动系统的密封工业用齿轮箱的密封液压元件（泵，马达）的密封日用机械洗衣机的密封广泛用于机械工程和设备加工工业三、油封的主要特点油封外部为圆筒形用来保证对腔体的静态密封-采用内包金属骨架的橡胶外缘；采用外露金属骨架的外缘，大多需要抛光和镀敷防腐涂层。
装有弹簧的密封唇保证轴的动态和静态密封的密封可靠性。
经过长期开发研究的结果，油封的密封唇结构提高到极佳的性能，进而提高在更宽的负荷范围内的密封可靠性添加防尘唇，或者在特殊情况下采用的多个防尘唇，可防止外界污染物和灰尘侵入。
四、油封各部位的作用油封主要由密封体、加强骨架和自紧螺旋弹簧等几部分组成。
密封体按照不同部位又分为底部、腰部、刃口和密封唇等。
下图是：带弹簧并附有防尘唇的内包骨架油封各部位主要名称和术语。
金属骨架就如同混凝土构件里面的钢筋，起到加强的作用，并使油封能保持形状及张力。
通常，在自由状态下的骨架油封，其内径比轴径小，即具有一定的“过盈量”。
因此，当油封装入油封座和轴上之后，油封刃口的压力和自紧螺旋弹簧的收缩力对轴产生一定的径向紧力，经过一段时间运行后，该压力会迅速减小乃至消失，因而，加上弹簧可以随时补偿油封自紧力，油封外缘使油封在腔体孔内固定的同时，起防止流体从油封外周面与腔体内表面的接触面之间泄漏及侵入的作用。

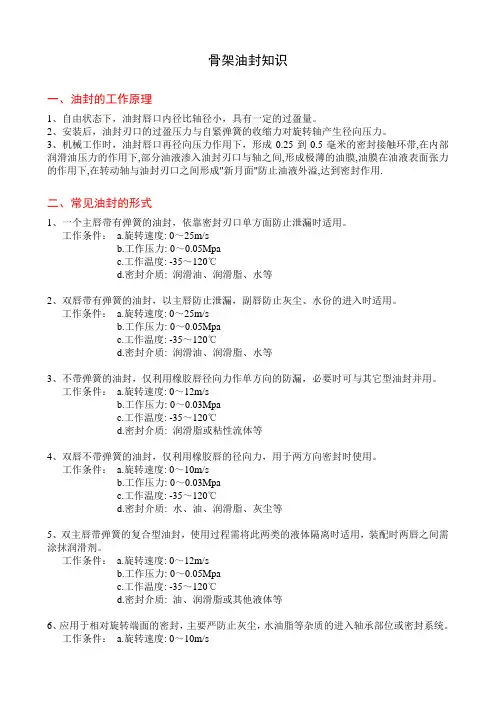

骨架油封知识一、油封的工作原理1、自由状态下，油封唇口内径比轴径小，具有一定的过盈量。
2、安装后，油封刃口的过盈压力与自紧弹簧的收缩力对旋转轴产生径向压力。
3、机械工作时，油封唇口再径向压力作用下，形成0.25到0.5毫米的密封接触环带,在内部润滑油压力的作用下,部分油液渗入油封刃口与轴之间,形成极薄的油膜,油膜在油液表面张力的作用下,在转动轴与油封刃口之间形成"新月面"防止油液外溢,达到密封作用.二、常见油封的形式1、一个主唇带有弹簧的油封，依靠密封刃口单方面防止泄漏时适用。
工作条件：a.旋转速度: 0～25m/sb.工作压力: 0～0.05Mpac.工作温度: -35～120℃d.密封介质: 润滑油、润滑脂、水等2、双唇带有弹簧的油封，以主唇防止泄漏，副唇防止灰尘、水份的进入时适用。
工作条件：a.旋转速度: 0～25m/sb.工作压力: 0～0.05Mpac.工作温度: -35～120℃d.密封介质: 润滑油、润滑脂、水等3、不带弹簧的油封，仅利用橡胶唇径向力作单方向的防漏，必要时可与其它型油封并用。
工作条件：a.旋转速度: 0～12m/sb.工作压力: 0～0.03Mpac.工作温度: -35～120℃d.密封介质: 润滑脂或粘性流体等4、双唇不带弹簧的油封，仅利用橡胶唇的径向力，用于两方向密封时使用。
工作条件：a.旋转速度: 0～10m/sb.工作压力: 0～0.03Mpac.工作温度: -35～120℃d.密封介质: 水、油、润滑脂、灰尘等5、双主唇带弹簧的复合型油封，使用过程需将此两类的液体隔离时适用，装配时两唇之间需涂抹润滑剂。
工作条件：a.旋转速度: 0～12m/sb.工作压力: 0～0.05Mpac.工作温度: -35～120℃d.密封介质: 油、润滑脂或其他液体等6、应用于相对旋转端面的密封，主要严防止灰尘，水油脂等杂质的进入轴承部位或密封系统。
工作条件：a.旋转速度: 0～10m/sb.工作压力: 0～0.05Mpac.工作温度: 0～120℃d.密封介质: 润滑油、润滑脂等7、在金属环内侧套以橡胶主体，与旋转轴产生相对运动.工作条件：a.旋转速度: 0～12m/sb.工作压力: 0～0.05Mpac.工作温度: -35～120℃d.密封介质: 油、润滑油、润滑脂、水等8、应用于旋转轴上的密封.工作条件：a.旋转速度: 0～300次/分b.工作压力: 0～5Mpac.工作温度: -35～120℃d.密封介质: 液压油、水等三、油封的保管应注意的事项：1、不到需要时不开封;2、不放置在日光长期照射的地方和有土沙污染的地方;3、不放置在潮湿的地方和热源较近的附近;4、解开包装时,不允许用铁丝或细绳吊挂;5、不允许油封变形;四、油封装配的注意事项为了密封圈顺利地安装及工作是有良好的润滑,密封圈应该在所使用的介质中浸泡或者涂抹润滑。
