骨架油封基础知识

骨架油封的结构和密封原理骨架油封比较简单，一般有三部分组成：油封体、加强骨架和自紧螺旋弹簧。

密封体按照不同部位又分为底部、腰部、刃口和密封唇等。

通常，在自由状态下的骨架油封，其内径比轴径小，即具有一定的“过盈量”。

因此，当油封装入油封座和轴上之后，油封刃口的压力和自紧螺旋弹簧的收缩力对轴产生一定的径向紧力，经过一段时间运行后，该压力会迅速减小乃至消失，因而，加上弹簧可以随时补偿油封自紧力。

密封原理：由于在油封与轴之间存在着油封刃口控制的油膜，此油膜具有流体润滑特性。

在液体表面张力的作用下，油膜的刚度恰好使油膜与空气接触端形成一个新月面，防止了工作介质的泄漏，从而实现旋转轴的密封。

油封的密封能力，取决于密封面油膜的厚度，厚度过大，油封泄漏；厚度过小，可能发生干摩擦，引起油封和轴磨损；密封唇与轴之间没有油膜，则易引起发热、磨损。

因此，在安装时，必须在密封圈上涂些油，同时保证骨架油封与轴心线垂直，若不垂直，油封的密封唇会把润滑油从轴上排干，也会导致密封唇的过度磨损。

在运转中，壳体内的润滑剂微微渗出一点，以达到在密封面处形成油膜的状态最为理想。

填料密封的故障及排除方法填料密封的主要优点是结构简单、成本低、适用范围广，主要缺点是使用寿命短、密封性能差。

以下给出几种填料故障的原因及排除方法，供大家在检修过程中参考。

（1）填料挤进轴（或阀杆）和挡圈或轴（或阀杆）和压盖之间的间隙时，多因为设计的间隙过大或偏心。

可通过减小间隙，检查同轴度来解决。

（2）填料外表面被研伤，可能填料压盖外侧泄漏时，是由于填料外径太小。

可通过检查填料函和填料尺寸来解决。

（3）填料圈挤入邻近的圈内，是因为填料圈切得太短。

可通过更换正确尺寸的填料解决。

（4）介质沿填料压盖泄漏，是因为填料装配不当或挡圈又破损。

首先应检查挡圈的情况再重新安装。

（5）靠近压盖一段的填料压得太紧，是由于填料装配不当造成的。

应仔细重新安装。

（6）填料焦化或变黑，是因为润滑失效。

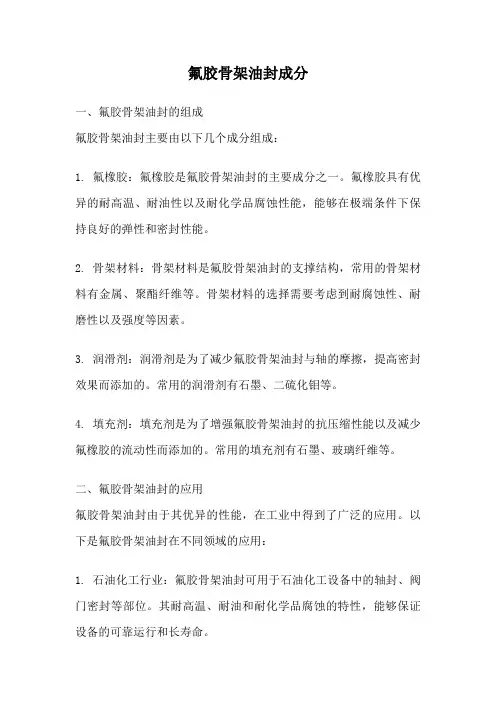

氟胶骨架油封成分一、氟胶骨架油封的组成氟胶骨架油封主要由以下几个成分组成：1. 氟橡胶：氟橡胶是氟胶骨架油封的主要成分之一。

氟橡胶具有优异的耐高温、耐油性以及耐化学品腐蚀性能，能够在极端条件下保持良好的弹性和密封性能。

2. 骨架材料：骨架材料是氟胶骨架油封的支撑结构，常用的骨架材料有金属、聚酯纤维等。

骨架材料的选择需要考虑到耐腐蚀性、耐磨性以及强度等因素。

3. 润滑剂：润滑剂是为了减少氟胶骨架油封与轴的摩擦，提高密封效果而添加的。

常用的润滑剂有石墨、二硫化钼等。

4. 填充剂：填充剂是为了增强氟胶骨架油封的抗压缩性能以及减少氟橡胶的流动性而添加的。

常用的填充剂有石墨、玻璃纤维等。

二、氟胶骨架油封的应用氟胶骨架油封由于其优异的性能，在工业中得到了广泛的应用。

以下是氟胶骨架油封在不同领域的应用：1. 石油化工行业：氟胶骨架油封可用于石油化工设备中的轴封、阀门密封等部位。

其耐高温、耐油和耐化学品腐蚀的特性，能够保证设备的可靠运行和长寿命。

2. 机械制造业：氟胶骨架油封可应用于各类机械设备的密封部位，如泵、阀门、轴承等。

其优异的耐磨性和耐油性能，能够有效减少设备的泄漏和故障。

3. 汽车工业：氟胶骨架油封可用于汽车发动机的密封部位，如凸轮轴密封、曲轴密封等。

其耐高温和耐油性能，能够保证发动机的正常运行和减少油耗。

4. 化工行业：氟胶骨架油封可用于化工设备的密封部位，如泵、反应釜等。

其耐化学品腐蚀性能，能够保证化工设备的安全运行和防止泄漏事故的发生。

5. 食品行业：氟胶骨架油封可用于食品加工设备的密封部位，如搅拌机、输送机等。

其无毒、耐高温和耐油性能，能够保证食品的卫生安全和设备的可靠运行。

氟胶骨架油封由氟橡胶、骨架材料、润滑剂和填充剂组成，具有优异的耐高温、耐油和耐化学品腐蚀性能。

在石油化工、机械制造、汽车、化工和食品等行业中得到了广泛的应用。

通过使用氟胶骨架油封，可以有效地提高设备的密封性能，延长设备的使用寿命，并确保生产过程的安全和稳定。

一、骨架油封的结构和密封原理骨架油封比较简单，一般有三部分组成：油封体、加强骨架和自紧螺旋弹簧。

密封体按照不同部位又分为底部、腰部、刃口和密封唇等。

通常，在自由状态下的骨架油封，其内径比轴径小，即具有一定的“过盈量”。

因此，当油封装入油封座和轴上之后，油封刃口的压力和自紧螺旋弹簧的收缩力对轴产生一定的径向紧力，经过一段时间运行后，该压力会迅速减小乃至消失，因而，加上弹簧可以随时补偿油封自紧力。

密封原理：由于在油封与轴之间存在着油封刃口控制的油膜，此油膜具有流体润滑特性。

在液体表面张力的作用下，油膜的刚度恰好使油膜与空气接触端形成一个新月面，防止了工作介质的泄漏，从而实现旋转轴的密封。

油封的密封能力，取决于密封面油膜的厚度，厚度过大，油封泄漏；厚度过小，可能发生干摩擦，引起油封和轴磨损；密封唇与轴之间没有油膜，则易引起发热、磨损。

因此，在安装时，必须在密封圈上涂些油，同时保证骨架油封与轴心线垂直，若不垂直，油封的密封唇会把润滑油从轴上排干，也会导致密封唇的过度磨损。

在运转中，壳体内的润滑剂微微渗出一点，以达到在密封面处形成油膜的状态最为理想。

骨架油封的安装方式和方法如图所示，骨架油封的安装方式主要根据使用的主要目的区分：防泄漏，若主要为了把润滑油保持在轴承室内，则油封背面安装向外；防异物，若主要为了防止污物侵入，则油封背面安装向内。

二、轴承不宜加过多润滑脂我们知道润滑脂具有很好的黏附性、耐磨性、耐温性、防锈性和润滑性，能够提高高温抗氧化性，延缓老化，能溶解积碳，防止金属磨屑和油污的结聚，提高机械的耐磨、耐压和耐腐蚀性。

明白了润滑脂在轴承中的运动过程之后，自然就会得出一个结论：轴承中的润滑脂不宜过多。

润滑脂多了不但浪费，而且是有害的。

轴承的转速愈高，危害性愈大。

润滑脂填充量愈多，磨擦转矩愈大。

同样的填充量，密封式轴承的磨擦转矩大于开放式轴承。

润滑脂填充量相当于轴承内部空间容积的60％以后，磨擦转矩不再明显增大。

骨架油封知识大全一、油封的工作原理1、自由状态下，油封唇口内径比轴径小，具有一定的过盈量。

2、安装后，油封刃口的过盈压力与自紧弹簧的收缩力对旋转轴产生径向压力。

3、机械工作时，油封唇口再径向压力作用下，形成0.25到0.5毫米的密封接触环带,在内部润滑油压力的作用下,部分油液渗入油封刃口与轴之间,形成极薄的油膜,油膜在油液表面张力的作用下,在转动轴与油封刃口之间形成"新月面"防止油液外溢,达到密封作用.二、常见油封的形式1、一个主唇带有弹簧的油封，依靠密封刃口单方面防止泄漏时适用。

工作条件： a.旋转速度: 0～25m/sb.工作压力: 0～0.05Mpac.工作温度: -35～120℃d.密封介质: 润滑油、润滑脂、水等2、双唇带有弹簧的油封，以主唇防止泄漏，副唇防止灰尘、水份的进入时适用。

工作条件： a.旋转速度: 0～25m/sb.工作压力: 0～0.05Mpac.工作温度: -35～120℃d.密封介质: 润滑油、润滑脂、水等3、不带弹簧的油封，仅利用橡胶唇径向力作单方向的防漏，必要时可与其它型油封并用。

工作条件： a.旋转速度: 0～12m/sb.工作压力: 0～0.03Mpac.工作温度: -35～120℃d.密封介质: 润滑脂或粘性流体等4、双唇不带弹簧的油封，仅利用橡胶唇的径向力，用于两方向密封时使用。

工作条件： a.旋转速度: 0～10m/sb.工作压力: 0～0.03Mpac.工作温度: -35～120℃d.密封介质: 水、油、润滑脂、灰尘等5、双主唇带弹簧的复合型油封，使用过程需将此两类的液体隔离时适用，装配时两唇之间需涂抹润滑剂。

工作条件： a.旋转速度: 0～12m/sb.工作压力: 0～0.05Mpac.工作温度: -35～120℃d.密封介质: 油、润滑脂或其他液体等6、应用于相对旋转端面的密封，主要严防止灰尘，水油脂等杂质的进入轴承部位或密封系统。

解读骨架油封的密封原理及应用骨架油封是油封的典型代表，一般说的油封即指的是骨架油封。

油封的作用一般就是将传动部件中需要润滑的部件与出力部件隔离，不至于让润滑油渗漏。

骨架就好像混凝土构件里面的钢筋，起到加强的作用，并使油封能保持形状及张力。

按结构形式可分单唇骨架油封和双唇骨架油封。

双唇骨架油封的副唇起防尘作用，防止外界的灰尘，杂质等进入机器内部。

按骨架型式可分为内包骨架油封，外露骨架油封和装配式油封。

按工作条件可分为旋转骨架油封和往还式骨架油封。

用于汽油发动机曲轴，柴油发动机曲轴，变速箱，差速器，减震器，发动机，车桥等部位。

骨架油封结构有三部分构成：油封体、加强骨架和自紧螺旋弹簧。

密封体依照不同部位又分为底部、腰骨架油封构造图部、刃口和密封唇等。

通常，在自由状态下的骨架油封，其内径比轴径小，即具有肯定的“过盈量”。

因此，当油封装入油封座和轴上之后，油封刃口的压力和自紧螺旋弹簧的收缩力对轴产生肯定的径向紧力，经过一段时间运行后，该压力会快速减小乃至消失，因而，加上弹簧可以随时补偿油封自紧力。

密封原理：由于在油封与轴之间存在着油封刃口掌控的油膜，此油膜具有流体润滑特性。

骨架油封的作用下，油膜的刚度恰好使油膜与空气接触端形成一个新月面，防止了工作介质的泄漏，从而实现旋转轴的密封。

油封的密封本领，取决于密封面油膜的厚度，厚度过大，油封泄漏；厚度过小，可能发生干摩擦，引起油封和轴磨损；密封唇与轴之间没有油膜，则易引起发热、磨损。

因此，在安装时，必需在密封圈上涂些油，同时保证骨架油封与轴心线垂直，若不垂直，油封的密封唇会把润滑油从轴上排干，也会导致密封唇的过度磨损。

在运转中，壳体内的润滑剂微微渗出一点，以达到在密封面处形成油膜的状态最为理想。

骨架油封的作用一般就是将传动部件中需要润滑的部件与出力部件隔离，不至于让润滑油渗漏，通常用于旋转轴，是一种旋转轴唇密封。

骨架就好像混凝土构件里面的钢筋，起到加强的作用，并使油封能保持形状及张力。

骨架油封知识一、什么是油封油封是用于密封机械设备中旋转轴的封油用密封元件，而腔体基本上是静止的（见下图），所以油封又称旋转轴唇形密封圈。

机械的摩擦部分由于在机械运转时有油进入，为防止这些油从机械的间隙中泄漏而使用油封，并且除了油以外还需要防止水与化学药液的泄漏以及尘埃及土砂从外部侵入，这时候也要用到油封油封的密封状态，一是油封外缘和腔体之间为静态密封，同时保证油封外缘在腔体之间的可靠定位。

二是油封密封唇和轴之间的密封状态，当轴旋转时为动态密封，当轴静止时为静态密封。

各种影响因素的综合作用及其相互作用，都对油封的密封性能和使用寿命产生了很大影响。

二、油封的主要用途用于发动机曲轴和凸轮轴的密封小汽车，摩托车和商用车辆等传动系统（如齿轮箱、轮毂、桥轴、差速器）的密封铲车，挖掘机等农业机械和工程机械传动系统的密封工业用齿轮箱的密封液压元件（泵，马达）的密封日用机械洗衣机的密封广泛用于机械工程和设备加工工业三、油封的主要特点油封外部为圆筒形用来保证对腔体的静态密封-采用内包金属骨架的橡胶外缘；采用外露金属骨架的外缘，大多需要抛光和镀敷防腐涂层。

装有弹簧的密封唇保证轴的动态和静态密封的密封可靠性。

经过长期开发研究的结果，油封的密封唇结构提高到极佳的性能，进而提高在更宽的负荷范围内的密封可靠性添加防尘唇，或者在特殊情况下采用的多个防尘唇，可防止外界污染物和灰尘侵入。

四、油封各部位的作用油封主要由密封体、加强骨架和自紧螺旋弹簧等几部分组成。

密封体按照不同部位又分为底部、腰部、刃口和密封唇等。

下图是：带弹簧并附有防尘唇的内包骨架油封各部位主要名称和术语。

金属骨架就如同混凝土构件里面的钢筋，起到加强的作用，并使油封能保持形状及张力。

通常，在自由状态下的骨架油封，其内径比轴径小，即具有一定的“过盈量”。

因此，当油封装入油封座和轴上之后，油封刃口的压力和自紧螺旋弹簧的收缩力对轴产生一定的径向紧力，经过一段时间运行后，该压力会迅速减小乃至消失，因而，加上弹簧可以随时补偿油封自紧力，油封外缘使油封在腔体孔内固定的同时，起防止流体从油封外周面与腔体内表面的接触面之间泄漏及侵入的作用。

骨架油封的密封原理
骨架油封是一种常用的密封装置，常用于轴和孔之间的密封。

其密封原理如下：
1. 骨架油封由一个金属骨架和一个弹性唇圈组成。

金属骨架通常是一个金属环，用于提供结构支撑和保持封口的形状。

弹性唇圈是由橡胶或其他弹性材料制成的，其内部有一圈或多圈的唇形结构。

2. 当骨架油封安装在轴上时，唇圈的唇形结构与轴表面接触，并形成一个密封间隙。

这个间隙可以阻止液体、气体和其他杂质进入轴孔之间。

3. 在运转时，轴旋转会产生摩擦力，这会使唇圈与轴表面之间形成一个润滑油膜。

润滑油膜可以减小摩擦，降低磨损，并帮助唇圈更好地密封。

4. 同时，骨架油封的弹性唇圈还可以起到密封杂质和液体的作用。

当唇圈与轴表面接触时，由于唇圈的弹性，它可以适应轴的不规则表面，并阻止杂质和液体通过间隙进入轴孔之间。

骨架油封的密封原理是利用金属骨架提供结构支撑，弹性唇圈与轴表面接触形成密封间隙，并通过润滑油膜和唇圈的弹性来阻止杂质和液体进入轴孔之间。

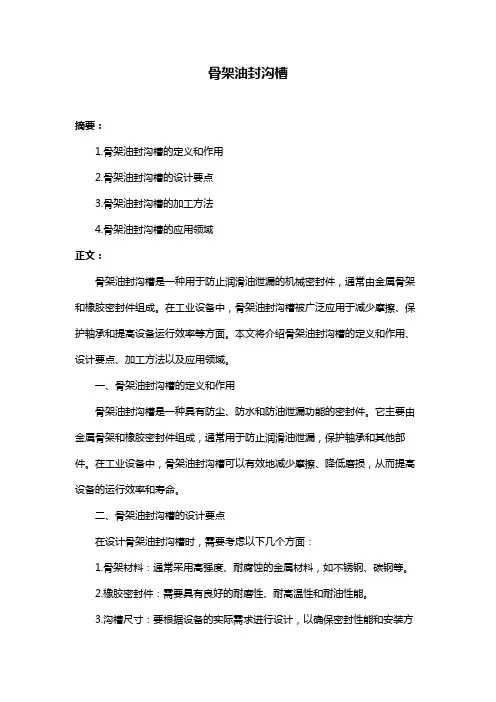

骨架油封沟槽摘要：1.骨架油封沟槽的定义和作用2.骨架油封沟槽的设计要点3.骨架油封沟槽的加工方法4.骨架油封沟槽的应用领域正文：骨架油封沟槽是一种用于防止润滑油泄漏的机械密封件，通常由金属骨架和橡胶密封件组成。

在工业设备中，骨架油封沟槽被广泛应用于减少摩擦、保护轴承和提高设备运行效率等方面。

本文将介绍骨架油封沟槽的定义和作用、设计要点、加工方法以及应用领域。

一、骨架油封沟槽的定义和作用骨架油封沟槽是一种具有防尘、防水和防油泄漏功能的密封件。

它主要由金属骨架和橡胶密封件组成，通常用于防止润滑油泄漏，保护轴承和其他部件。

在工业设备中，骨架油封沟槽可以有效地减少摩擦、降低磨损，从而提高设备的运行效率和寿命。

二、骨架油封沟槽的设计要点在设计骨架油封沟槽时，需要考虑以下几个方面：1.骨架材料：通常采用高强度、耐腐蚀的金属材料，如不锈钢、碳钢等。

2.橡胶密封件：需要具有良好的耐磨性、耐高温性和耐油性能。

3.沟槽尺寸：要根据设备的实际需求进行设计，以确保密封性能和安装方便。

4.表面处理：为了提高骨架油封沟槽的抗腐蚀性能和密封性能，需要进行适当的表面处理，如电镀、喷涂等。

三、骨架油封沟槽的加工方法骨架油封沟槽的加工方法主要包括以下几种：1.冲压：利用冲床将金属板材冲压成所需的形状。

2.焊接：将金属骨架和橡胶密封件通过焊接工艺连接在一起。

3.表面处理：对骨架油封沟槽进行表面处理，以提高其抗腐蚀性能和密封性能。

4.组装：将骨架油封沟槽的各个部件组装在一起，形成完整的密封件。

四、骨架油封沟槽的应用领域骨架油封沟槽广泛应用于以下领域：1.工业机械：如机床、汽车、工程机械等。

2.电力设备：如发电机、变压器等。

3.航空航天：如飞机发动机、火箭发动机等。

4.石油化工：如泵、阀门、管道等。

综上所述，骨架油封沟槽是一种具有防尘、防水和防油泄漏功能的机械密封件。

在设计、加工和使用过程中，需要考虑其材料、尺寸、表面处理等因素，以确保其密封性能和安装方便。

TC骨架油封1. 介绍TC骨架油封是一种常用于工程机械等设备中的密封元件。

它由外轮、内轮、骨架和密封唇等部分组成，主要用于防止液体或气体的泄漏。

由于其结构紧凑、可靠性高、使用寿命长等特点，TC骨架油封在各个行业中广泛应用。

2. 结构和工作原理TC骨架油封的结构由外轮、内轮、骨架和密封唇组成。

其中，外轮和内轮通过弹簧连接，外轮和内轮的工作面上涂有密封唇。

当设备运转时，密封唇与轴或者壳体之间形成一条密封线，防止液体或气体的泄漏。

外轮的作用是防止液体从外部进入到设备内部，而内轮的作用是防止设备内部的液体泄漏到外部。

3. 特点和优势•结构紧凑：TC骨架油封由外轮、内轮、骨架和密封唇等部分组成，结构紧凑，占用空间小。

•可靠性高：TC骨架油封采用了弹簧连接外轮和内轮，能够保持密封唇与轴或壳体之间的接触力，确保密封的可靠性。

•使用寿命长：TC骨架油封采用优质材料制作，具有较好的耐磨性和耐腐蚀性，使用寿命长。

•适应性强：TC骨架油封适用于各种环境和工况，能够承受高温、高压等各种极端条件。

4. 应用领域TC骨架油封广泛应用于以下领域：1.工程机械：如挖掘机、装载机、推土机等。

2.轴承行业：用于轴承的密封。

3.压缩机：包括空气压缩机、气体压缩机等。

4.轴封行业：如泵、阀门等设备的轴封。

5.汽车行业：包括发动机、变速器等部件的密封。

5. 安装和维护5.1 安装前的准备工作•检查油封的型号和规格是否匹配设备要求。

•清洁轴和轴孔，确保没有杂质和污垢。

•检查密封唇是否有损坏或变形。

5.2 安装步骤1.将油封轴孔安装面涂上适当的润滑油，以便于安装。

2.将骨架安装到轴上，确保装配正确。

3.将油封外圈安装到设备的轴孔上，注意不要损坏密封唇。

4.用合适的工具，轻轻敲击油封的外圈，使其均匀地安装到位。

5.安装完成后，检查油封是否安装正确，并且能够自由转动。

5.3 维护和更换•定期检查油封的工作状态，如有损坏或泄漏，及时更换。

•维护时，应清洁油封及轴孔的污垢和润滑油，确保正常使用。

骨架油封的作用原理
骨架油封是一种用于轴上的密封装置，其作用是防止机器或设备中的润滑油泄漏，并阻止外部杂质进入。

骨架油封主要由外套圈、内套圈、弹簧、密封唇等部分组成。

其工作原理如下：
1. 外套圈和内套圈之间形成一个密闭环境，阻止润滑油泄漏。

外套圈通常固定在设备上，而内套圈则固定在轴上。

2. 在油封的内套圈上，有一个或多个弹簧。

这些弹簧的压力使内套圈紧密贴合在轴上，形成一个紧密的密封。

3. 油封的内侧有一个叫作密封唇的部分，它与轴接触并旋转。

密封唇要保持一定的摩擦力，以防润滑油泄漏。

4. 骨架油封还可以具有除润滑油密封外的防尘功能。

大量油封内的油脂能够压住密封唇，防止尘埃和其它杂质进入封闭环境。

总结来说，骨架油封的作用原理是通过内外套圈的结构，弹簧的力度和密封唇的摩擦力，在轴与封闭环境之间形成一个有效的密封，防止润滑油泄漏和外部杂质进入。

一、骨架油封的结构和密封原理骨架油封比较简单，一般有三部分组成：油封体、加强骨架和自紧螺旋弹簧。

密封体按照不同部位又分为底部、腰部、刃口和密封唇等。

通常，在自由状态下的骨架油封，其内径比轴径小，即具有一定的“过盈量”。

因此，当油封装入油封座和轴上之后，油封刃口的压力和自紧螺旋弹簧的收缩力对轴产生一定的径向紧力，经过一段时间运行后，该压力会迅速减小乃至消失，因而，加上弹簧可以随时补偿油封自紧力。

密封原理：由于在油封与轴之间存在着油封刃口控制的油膜，此油膜具有流体润滑特性。

在液体表面张力的作用下，油膜的刚度恰好使油膜与空气接触端形成一个新月面，防止了工作介质的泄漏，从而实现旋转轴的密封。

油封的密封能力，取决于密封面油膜的厚度，厚度过大，油封泄漏；厚度过小，可能发生干摩擦，引起油封和轴磨损；密封唇与轴之间没有油膜，则易引起发热、磨损。

因此，在安装时，必须在密封圈上涂些油，同时保证骨架油封与轴心线垂直，若不垂直，油封的密封唇会把润滑油从轴上排干，也会导致密封唇的过度磨损。

在运转中，壳体内的润滑剂微微渗出一点，以达到在密封面处形成油膜的状态最为理想。

骨架油封的安装方式和方法如图所示，骨架油封的安装方式主要根据使用的主要目的区分：防泄漏，若主要为了把润滑油保持在轴承室内，则油封背面安装向外；防异物，若主要为了防止污物侵入，则油封背面安装向内。

二、轴承不宜加过多润滑脂我们知道润滑脂具有很好的黏附性、耐磨性、耐温性、防锈性和润滑性，能够提高高温抗氧化性，延缓老化，能溶解积碳，防止金属磨屑和油污的结聚，提高机械的耐磨、耐压和耐腐蚀性。

明白了润滑脂在轴承中的运动过程之后，自然就会得出一个结论：轴承中的润滑脂不宜过多。

润滑脂多了不但浪费，而且是有害的。

轴承的转速愈高，危害性愈大。

润滑脂填充量愈多，磨擦转矩愈大。

同样的填充量，密封式轴承的磨擦转矩大于开放式轴承。

润滑脂填充量相当于轴承内部空间容积的60％以后，磨擦转矩不再明显增大。
