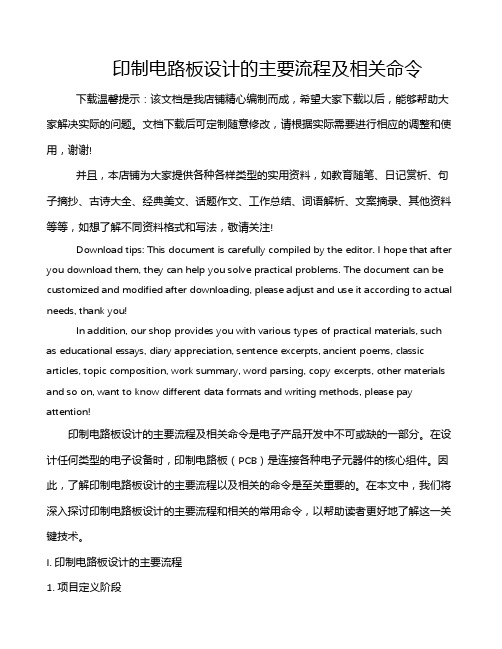

印制电路板设计的主要流程及相关命令下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!印制电路板设计的主要流程及相关命令是电子产品开发中不可或缺的一部分。
印制电路板检验标准印制电路板（PCB）的检验标准是确保PCB的质量和性能满足特定要求的关键。
这些标准通常涵盖了从原材料检验到成品检验的各个环节。
以下是一些常见的PCB检验标准和考核要点：1. 外观检查◆焊点质量：焊点应无冷焊、虚焊或短路等现象。
◆印刷线路：线路宽度、间距是否符合设计要求，无断路、短路、蚀刻不良等。
◆孔位准确性：钻孔是否准确，无偏移或缺陷。
◆表面处理：表面无划痕、污染、氧化等。
2. 尺寸检查◆板厚和尺寸：检查PCB板的厚度和尺寸是否符合规格要求。
3. 电气性能测试◆绝缘电阻：检测PCB板的绝缘性能是否合格。
◆导通测试：确保所有导电路径均未断开。
4. 力学性能测试◆抗弯曲能力：PCB在一定力度下的弯曲不应造成损坏。
◆耐热性能：PCB应能承受特定的温度范围。
5. 环境适应性测试◆湿热测试：检验PCB在高湿高热环境下的性能稳定性。
◆温度循环测试：测试PCB在温度变化下的可靠性。
6. 化学和物理性能◆耐腐蚀性：PCB材料和涂层应具有良好的耐腐蚀性。
◆材料成分：确认使用的材料符合环保和安全标准。
7. 符合国际标准◆IPC标准：IPC（国际电子工业联合会）提供了一系列关于PCB设计、制造和检验的标准。
◆UL认证：某些应用可能需要PCB满足UL（Underwriters Laboratories）认证标准。
8. 特定应用要求◆高频应用：对于高频信号传输的PCB，需特别关注信号完整性。
◆汽车、医疗等领域：这些领域的PCB可能有额外的质量和安全要求。
PCB检验是一个全面的过程，涉及多个方面的考量。
正确的检验流程和严格的标准对于确保PCB产品的可靠性和安全性至关重要。
印制电路板安全检验实施细则一、总则印制电路板（Printed Circuit Board，简称PCB）是电子产品中的重要组成部分，对其安全性进行检验具有重要意义。
本实施细则旨在规范印制电路板安全检验的要求和流程，确保产品质量，保障消费者的权益。
二、检验范围所有使用PCB的电子产品都必须进行印制电路板安全检验。
检验内容包括但不限于：电路设计是否合理、接地是否有效、电路板是否存在漏电、短路、过载等问题。
三、检验方法1.环境检验：对印制电路板周围的工作环境进行检验，确保环境温度、湿度等符合要求，不会对电路板造成损坏。
2.材料检验：对用于制造印制电路板的材料进行检验。
包括基板、导电材料、阻焊材料等。
确保材料质量符合标准，不会对电路板造成损害。
3.制造过程检验：对印制电路板的制造过程进行检验。
包括电路板的切割、贴附、焊接等。
确保制造过程符合标准要求，不会对电路板导致损坏。
4.功能检验：对印制电路板的功能进行检验。
包括应用场景下的工作稳定性、负载能力、电能转换效率等。
确保印制电路板在使用中功能正常、稳定可靠。
5.安全性检验：对印制电路板的安全性进行检验。
包括漏电、短路、过电流等检验。
确保印制电路板在使用中不会引发火灾、触电等安全问题。
四、检验要求1.检验人员应具备相关的电子产品安全检验资质，并经过培训合格。
2.检验设备应符合国家相关标准，保证检验结果的准确性和可靠性。
3.检验结果应及时记录并归档，便于追溯和查询。
4.对于不合格的印制电路板，应及时进行整改，并重新进行检验，确保问题得到解决。
5.检验结果应以书面形式向相应部门报告，并在电子产品上注明合格标志。
五、责任及处罚1.生产企业应加强内部管理，确保印制电路板的生产质量。
对于造成损害的印制电路板，应承担相应责任。
2.监管部门应加大对印制电路板安全检验的监督力度，对违规行为及时查处，并给予相应的处罚。
六、附则本实施细则适用于印制电路板的生产、销售及使用环节。
印制电路板设计步骤和方法
印制电路板（PCB）的设计步骤和方法如下：
1. 确定电路板尺寸和布局：根据电路的功能和复杂度，确定电路板的尺寸和布局。
考虑电路板的形状、大小、接口位置等因素，以确保电路板能够满足实际应用需求。
2. 准备电路原理图：根据电路的功能和设计要求，画出电路原理图。
确保原理图正确无误，并经过仔细检查和验证。
3. 设计电路板布线图：根据电路原理图，设计电路板布线图。
确定导线的走向、宽度、间距等参数，并选择合适的元器件放置位置。
在布线过程中，要遵循电磁兼容性、抗干扰等原则，以确保电路性能稳定可靠。
4. 制作电路板：将设计好的电路板布线图制作成物理电路板。
这一步通常包括打印电路板图、制版、腐蚀、去膜等工序，最终得到实际的电路板。
5. 测试和调试：在制作好的电路板上进行测试和调试。
检查电路板的电气性能是否符合设计要求，并排除可能存在的故障和问题。
6. 优化和改进：根据测试和调试的结果，对电路板进行优化和改进。
对电路板进行重新设计和布线，以提高其性能和稳定性。
以上是印制电路板设计的基本步骤和方法。
在实际应用中，根据具体情况和需求，可以采用不同的设计方法和工具，以达到最佳的设计效果。
对印刷电路板进行检验印刷电路板( Printed Circuit Board, PCB），是一种将电子元器件和导线印刷在一起的电路板，广泛用于电子产品中。
由于其应用广泛，生产过程复杂，通常需要进行检验，以确保其质量和性能符合要求。
一般来说，对PCB进行检验的步骤主要包括初检、处理和成品检验。
首先，进行初检是为了排除明显的缺陷和问题。
在初检过程中，通常会检查PCB的布局和线路走向是否符合设计要求，检查电子元器件的正确性和安装质量，以及检查焊接质量等。
这一步骤对于保证PCB的正常工作非常重要，也是后续检验的基础。
接下来，进行处理是为了解决初检中发现的问题。
处理过程中，可能需要重新布线、更换部分电子元器件或进行焊接修复等。
处理完成后，需要再次进行初检，以确保处理过程没有引入新问题或破坏原始PCB的质量。
最后，进行成品检验是为了确保PCB的质量和性能符合设计要求。
成品检验通常包括以下方面。
1.外观检查：检查PCB的外观是否符合工业标准。
例如，PCB的表面是否平整，是否有裂纹、划痕或其他破损，这些问题可能会影响PCB的性能和寿命。
2.尺寸和布局检查：检查PCB是否按照设计要求精确制造, PCB的线路走向是否符合设计要求。
一些设计要求可能涉及小到微米的尺寸和布局，此时需要使用专业的工具进行精确测量。
3.功能测试：进行功能测试是检验PCB的最重要的环节。
功能测试通常涉及通过连通性测试来检查线路上的每个电子元件，以确保它们按照设计要求工作。
同时，也可以进行功能性测试，以检查PCB是否能够执行正确的功能，包括正确地传输数据或完成信号处理。
4.环境测试：PCB可能会被应用于各种环境中，因此，环境测试也是必不可少的，例如温度、湿度，以及机械或化学应力的影响。
检验完PCB后，需要进行记录和文档化，以便跟踪历史记录和识别以后的问题。
此外，还需要进行分析并修复发现的问题和缺陷。
这些修复可以通过重新布线、更换元器件、修复焊接或重新测试等方法完成。
印制电路板的质量控制与检验分析了印制板在设计、加工和检验阶段的质量控制工作，讨论了印制板的检验依据和详细检验内容，总结了印制板检验过程中常见的质量缺陷及其影响，可供从事产品质量控制的质量师和检验师参考。
标签：印制电路板；质量控制；质量检验1 概述印制电路板（PCB，Printed Circuit Board，简称印制板）是各类电子设备中用得最多也是最基本的组装单元。
设备的各项功能和性能指标主要是通过印制板来实现的，可以说印制板是电子设备的心脏，其质量优劣、可靠性的高低直接影响到设备的质量与可靠性。
随着电子设备的智能化、小型化，印制板的尺寸越来越小，结构越来越复杂。
实践证明，即使电原理图设计正确，如果印制板的设计、制作不当，质量检验把关不严，也会给后续的组装、调试等工作带来许多不利影响。
因此，加强对印制板从设计到制作全过程的质量控制及最后的检验工作显得尤为重要。
2 质量控制印制板的质量控制工作主要针对印制板的设计、加工和检验过程进行有效管理以及监视和测量工作。
2.1 设计阶段的质量控制设计阶段的质量控制工作主要包括以下内容。
（1）项目负责人要对印制板的设计文档进行审核并履行相关审批程序，确保设计文档合法有效。
依据该文档制作的印制板能满足设备的功能及性能要求，否则设计再优秀也是废纸一堆。
（2）项目负责人和工艺师要对印制板制作的工艺要求进行把关，确保印制板的可制造性。
工艺要求如果简单可以直接在设计图纸上列出，如果内容较多则单独成文。
工艺要求不管是简单还是复杂，都应该准确、清晰、条理地表明加工工艺要求。
经审核的工艺要求应既能满足当时的生产工艺水平，经济实惠，性价比高且方便后续装配、调试、检验等工序的开展。
（3）标准化师对印制板的测试点、结构形式、外形尺寸、印制线布局、焊盘、过孔、字符等设计进行规范性审查以确保印制板的可测试性和规范性，尽可能满足有关国家标准、国家军用标准以及行业标准的要求。
2.2 加工阶段的质量控制加工阶段的质量控制工作主要包括以下内容。
何时以及如何检测印制电路板
何时以及如何检测印制电路板
何时以及如何检测印制电路板
何时以及如何检测印制电路板
及时检测,即实时结果分析和及时纠正差错,可以避免废品,改善质量和降低损耗。
但印制电路板的装配需要许多连续的操作。
您不禁要问:“在哪个生产环节进行检测最有利?每个步骤采用何种检测技术最好?”
典型的印制电路板装配工作始于一块裸板,然后上焊剂和安置元器件进行红外线软熔焊接,也可能手工焊些附加的元器件,具体的操作顺序可随产品性能而变更。
检测的重点如下: 摞板:确保没有短路和开路之处,互连线应具有适当的电流承受能力,保证金属化孔的完整性。
焊剂:焊剂量要适当,不宜太多,要共面、均匀、位置正确。
元器件布局:每个元器件应定位准确,排列整齐。
焊接质量:焊点的电气和机械性能应良好,没有漏焊或虚焊。
上述考虑不是一成不变的,一种能很好完成某种检测任务的系统或许不能很好地完成其他的检测任务,有些系统确实具有完善的检测功能,但代价高昂,用于某些特殊的生产环境。
虽然同一个设备可以用来完成若干不同类型的检测任务,但对于一个特定的检测任务,往往还需相应的特殊技术。
X射线及涡流
Optek公司负责销售与市场的副总裁罗杰·布赖恩先生说:“例如,HP公司在科罗拉多州拉夫兰的设备使用了实时可编程CAD控制,自动X射线系统检测多层电路板层与层之间的定位情况,这个过程快捷和富有特色,能及时分析各种参数,它不仅使得最优化的叠层后钻孔变得容易,而且在叠层前直接改善了生产控制过程。
”
保证足够低的阻抗和避免过多的热消耗的关键在于内部连线铜的重量是否合理。
在蚀刻前后可以用MRX系统和CMI设备来完成对敷铜板厚度的测量,这种设备将涡流和微阻技术相结合,提供了材料厚度的直接读数。
虽然完成印制电路板装配的公司希望一开始就完成裸板定位和含铜量的检测,但通孔镀层的完整性通常是在后续的检测中加以验证。
CMI公司的PTX探头用于完成这个任务,它和MRX 系统的微电阻原理相同,也工作于同样的涡流.不论板的厚度如何,它都可以将通孔镀层厚度以3位LCD准确显示。
光束和影像
正确的元器件布局和上焊料的位置是很容易由二维图象检查的,可以直接得出结论,也可借助电视摄像机、扫描器或帧接收器进行自动图象分析跟踪后得出结论。
可是在第三维中要充分地评价焊剂质量以及测量其份量,往往需要大量的信息。
通常用来获得三维信息的方法,包括从变化的各个方向照亮物体,测量阴影,分析反射以及三角测量。
光源可采用特制的灯或激光束,接收器采用光电管或电视摄像机。
元器件和焊料的检查可以组合采用二维电视成像分析和三维激光厚度测量完成,也可单独采用三维激光成像完成。
无论哪一种情况,数据的采集和处理都应快速完成,因为即使是不必要的,通常还是要检查所有的焊盘、引线和接头。
高速三维激光扫描仪可以以每秒一平方英寸到几平方英寸的速度覆盖一块电路板。
激光扫描技术通常的速度大约为30pads/s(QFP)到200pads/s(BGA)。
若采用全景系统,存在一个检查速度、分辨率和准确度之间折衷的问题。
因而,在检查期间,系统能改变分辨率,仅以高分辨率提高关键区域的测量精度,而以低分辨率高速度覆盖电路板的剩余部分。
通常,三维激光系统能在生产线的生产周期中完整地检查一块印制电路板。
关于激光和影像技术的优缺点,特罗佐先生指出:“垂直轴的观察能观察弯曲板且能辨别高元件间低矮的元件。
激光技术能提供高精度的评估,但每次采样仅能捕获很小范围内的信息且测量精度受电路板弯曲度的影响。
”
对大量或高速的生产操作来说，自动检查是必不可少的,但不要忽视人工检查。
一些军用的和国家宇航局的合同就要求这样做.其实,利用简易影像系统或光学显微镜比用自动系统成本要小得多。
光学系统也能提供非常高的分辨率,例如,密特朗(Metron)三维扫描仪在放大四倍时,分辨率为57线/mm,放大10倍时,分辨率为141线/mme在这种场合,高智能的传感器人眼和人脑也能发挥一些优势。
Metron Optics公司的总裁保罗·肯普特先生认为:“在检查高密度板时人工操作是特别有效的。
因为人类从小看的就是完整的物体,而机器看的只是线条,对人类来说,边缘检查也不成问题。
”
Metron对高密度印制电路板提供了电路板比较器,它为正确的母板和生产的新板提供镜像比较,在一个高分辨率屏幕上显示活动图象且可放大四倍、七倍或十一倍观察。
光学母板可代替实际的PCB母板作为标准样板。
对大量不同的电路板,特别是对根据合同装配生产的电路板来说.为每个设计都存储一块母板是不太现实的,而双面光学母板易于制作且易于存储于很小的空间之中。
”
用于焊接质量检查的X射线
点源X射线器具如今常用于医疗和工程分析中,尽管它有一个向下的侧面,但难于解释在X,Y 平面互相重叠,在Z轴方向处于不同位置的物体的图象，如双面PCB上的元件。
同时，因为立体的信息通常借助于从灰度标度推断得出,故也是难以快速得到的。
可是,点源X射线器具在许多普通的PCB检查中是非常有用的,有些系统如Glenbrook技术公
司的RTX Mini系统,由于小而轻,因而很容易从一条生产线拿到另一条生产线使用。
要增强一些具有并发的影像检查设备的X射线系统的使用价值和应用潜能，Glenbrook Dua l一VU系统可以使得一块PCB表面的图象被放大15倍后显示于一个监控器上,而同一区域的X 射线图形显示于第二个监控器上。
X射线分层法
当上述许多技术和系统应用于特殊的检验任务时,没有必要包括所有的评估整个装配过程
质量所需的功能，HP的顾问史蒂夫·鲁克斯先生说:“自动化的激光三角测量系统能在安
置元件前有效地检查焊剂镀层的情况,但它不能检查焊剂粘合的质量。
同样,自动化的光学检验系统能理想地识别丢失和弄错的元件,但由于尾部焊接时可靠性的关键在它们视线之外,故它们不能恰当地确定小间距的QFP焊接的质量。
X射线分层法能够在Z平面的任意高度用截面的X射线图象分离和测量关键的焊接接缝的特征。
鲁克斯先生说产分析由X射线分层法系统如HP的4pi5DX系统得到的焊接接缝的测量结
果就能描述和改善整个装配过程的每一步。
例如,对于穿过单层PCB的焊接接头或多层PCB
中的焊接接头,偏离平均焊料厚度或体积偏差的大小直接反映了粘贴一一印制过程中出现
错误的来源以及程度.类似地,管脚到焊盘偏移的变化提供了元件安置过程的信息,尾部焊
点形状的变化提供了热熔焊接过程中的数据。
故障检测和避免
在生产流程中选择最有利的检测阶段前，首先应考虑两个问题：
1.如果不加以适当的监测，哪一个环节最可能失控？
2.考虑到节约返工的花费,避免碎屑,顾客满意,潜在责任的限制等诸多因素,哪一种检测方法在检测设备和劳动花费上能提供最高的回报?
第一个问题通常通过观察和经验就可以解答,自第二个问题需要经过细致的分析才能解答。
必须在每一个处理步骤后评价诊断能力以检查故障和减少返工,必须评价检测设备能识别
故障并提供实时反馈的程度,同时进行的性能价格州将显示出在目标的哪一个步骤检测设
备将提供最好的回报。
不管选择的设备和生产步骤如何,找出有缺陆的焊点或器件的准确
位置,对于减小重复劳动是很必要的。
此外,如果板上有缺陷的位置能够曲线化表示,则可
以减少一半修理时间。
鲁克斯先生解释说:“有了图示化系统就不需在板上贴上修理单,且很容易收集缺陷和修理数据,从而改进处理控制。
”
因为人们总是希望能预防缺陷的发生而不希望缺陷产生后去修复它,因而获得零缺陷检测
的能力就是最重要的目的.当建立的保护有助于完成控制时,用近似实时的方式监视处理结果,分析偏差并且及时发出警告。
