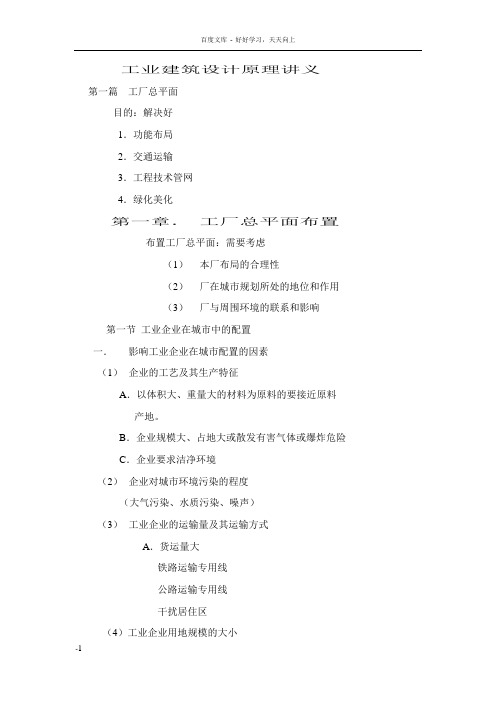

0503讲义工业建筑设计

• 中间柱截面中心线与横向定位轴线重合。【 P386 】
➢ 装配式钢筋混凝土排架结构单厂定位轴线设计： • 横向定位轴线：1、柱与横向定位轴线的关系
• 蓝色点划线为吊车梁轨道中心线，每根吊车梁端部与横向定位轴线重合。
➢ 装配式钢筋混凝土排架结构单厂定位轴线设计： • 横向定位轴线：1、柱与横向定位轴线的关系
【柱顶支承的屋架】
【屋架支承的屋面板】
【山墙与外纵墙】
【山墙抗风柱】
【门窗洞口、坡道、室外地面】
➢ 装配式钢筋混凝土排架结构单厂定位轴线设计：
绘制厂房横向剖面图。
➢ 装配式钢筋混凝土排架结构单厂定位轴线设计：
绘制厂房横向剖面图。
➢ 装配式钢筋混凝土排架结构单厂定位轴线设计：
绘制厂房横向剖面图。
柱距
短轴方向的定位轴线称为横向定位轴线。 相邻两条横向定位轴线之间的距离标志着工业建筑的柱距。【 P385 】 • 横向定位轴线标定纵向构件的标志端部，如吊车梁、联系梁、屋面板、墙板等。
➢ 装配式钢筋混凝土排架结构单厂定位轴线设计：
长轴方向的定位轴线称为纵向定位轴线。
跨度
相邻两条纵向定位轴线之间的距离标志着工业建筑的跨度。【 P385 】
• 厂房内部桥式吊车，②-③轴线之间为钢吊车梯。
➢ 装配式钢筋混凝土排架结构单厂定位轴线设计： • 横向定位轴线：2、山墙与横向定位轴线的关系【 P386 】
• 山墙为非承重墙体，山墙内缘与横向定位轴线重合。
➢ 装配式钢筋混凝土排架结构单厂定位轴线设计： • 横向定位轴线：2、山墙与横向定位轴线的关系【 P386 】
• 边柱外缘与纵向定位轴线之间两种关系：封闭结合与非封闭结合。
➢ 装配式钢筋混凝土排架结构单厂定位轴线设计：
吊车规格与工业建筑跨度之间的关系为：Lk=L-2e L
Lk：吊车跨度。L：工业厂房跨度。e：吊车轨道中心线至纵向定位轴线的距离。 e一般取750mm，当吊车起重量大于50t或重级工作制需设安全走道板时，e=1000mm。
➢ 装配式钢筋混凝土排架结构单厂定位轴线设计： • 横向定位轴线：1、柱与横向定位轴线的关系
• 厂房端部排架柱截面中心线自横向定位轴线内移600mm【 P386 】
➢ 装配式钢筋混凝土排架结构单厂定位轴线设计： • 横向定位轴线：1、柱与横向定位轴线的关系
• 山墙抗风柱截面外边线与横向定位轴线重合。【 P386 】
➢ 装配式钢筋混凝土排架结构单厂定位轴线设计：
封闭结合的定位方式屋面板边缘与外墙内侧之间无缝隙，因此称为封闭。
但是当吊车起重量大于等于30t/5t时，这种定位方式就无法实现了，分析如下：
➢ 装配式钢筋混凝土排架结构单厂定位轴线设计：
e=h0+Cb+B 柱距6m，桥式吊车起重量大于等于30t/5t时 如果仍旧采用封闭结合的方式 例如30t/5t吊车，此时相应参数为： e=750mm、h0=400mm、B=300mm Cb=e-h0-B=750-400-300=50mm Cb不满足大于等于80mm的要求。
• 山墙与外纵墙上面的门窗洞口、门外坡道。
➢ 装配式钢筋混凝土排架结构单厂定位轴线设计： • 横向定位轴线：2、山墙与横向定位轴线的关系【 P386 】
• 山墙与外纵墙根部的散水。
【室内地坪】 根据已经完成的平面图，绘制厂房纵向剖面图。
【端部排架柱与变形缝处排架柱】
【中部排架柱】
【排架柱牛腿上支承的吊车梁】
e=h0+Cb+B 柱距6m，桥式吊车起重量小于等于20t/5t时， 一般采用封闭结合的定位方式。 例如20t/5t吊车，此时相应参数为： e=750mm、h0=400mm、B=260mm Cb=e-h0-B=750-400-260=90mm 满足大于等于80mm的要求。 边柱外缘与纵向定位轴线相重合：封闭结合。
0503工业建筑设计
精品
第3章 单层工业建筑设计
➢ 装配式钢筋混凝土排架结构单厂定位轴线设计： 厂房平面尺寸72m*18m。
单层工业建筑定位轴线是确定主要承重构件的平面位置及其标志尺寸的基准线， 同时也是施工放线和设备安装定位的依据。【 P385 】
定位轴线在平面上交织形成的网格称为柱网。
➢ 装配式钢筋混凝土排架结构单厂定位轴线设计：
➢ 装配式钢筋混凝土排架结构单厂定位轴线设计：
e=h0+Cb+B h0：上柱截面宽度，由厂房空间尺寸和吊车起重量确定。 Cb：安全净空尺寸。
吊车起重量小于等于50t时， Cb大于等于80 吊车起重量大于等于75t时， Cb大于等于100 B：吊车桥架端部构造长度。参见吊车规格表。
➢ 装配式钢筋混凝土排架结构单厂定位轴线设计：
➢ 装配式钢筋混凝土排架结构单厂定位轴线设计：
绘制厂房横向剖面图。
➢ 装配式钢筋混凝土排架结构单厂定位轴线设计：
绘制厂房横向剖面图。
➢ 装配式钢筋混凝土排架结构单厂定位轴线设计：
绘制厂房横向剖面图。
➢ 装配式钢筋混凝土排架结构单厂定位轴线设计：
绘制厂房横向剖面图。
➢ 装配式钢筋混凝土排架结构单厂定位轴线设计： 纵向定位轴线：1、外墙、边柱与纵向定位轴线的关系【 P387 】
➢ 装配式钢筋混凝土排架结构单厂定位轴线设计： • 横向定位轴线：1、柱与横向定位轴线的关系
插入距=变形缝宽度
• 横向变形缝部位采用双柱，两条定位轴线。 【 P387 】 • 柱截面中心线自定位轴线外移600mm，两条轴线之间的距离称作插入距。
➢ 装配式钢筋混凝土排架结构单厂定位轴线设计： • 横向定位轴线：1、柱与横向定位轴线的关系
• 纵向定位轴线标定横向构件的标志端部，如屋架或屋面大梁。
➢ 装配式钢筋混凝土排架结构单厂定位轴线设计：
柱距和跨度的设计尺寸应符合《厂房建筑模数协调标准》的规定。 柱距采用60M数列，即6m、12m、18m等。 跨度小于18m时，采用30M数列，即9m、12m、15m。 跨度大于18m时，采用60M数列，即18m、24m、30m、36m。 【 P381 】
➢ 装配式钢筋混凝土排架结构单厂定位பைடு நூலகம்线设计：
此时要采用非封闭结合的定位方式。 边柱外缘与定位轴线之间留一定的距离，如图所示： 这个距离称为联系尺寸，用ac表示。 ac=300mm或300mm的整数倍，砌体墙为50mm 或50mm的整数倍。 例如ac=50mm e=750mm、h0=400-50=350mm、B=300mm Cb=e-h0-B=750-350-300=100mm 满足大于等于80mm的要求。 • 边柱外缘与纵向定位轴线不重合：非封闭结合。
