混凝土结构施工图平法标注

混凝土结构施工图平法标注

• 将附加箍筋或吊筋直接画在平面图中的主梁上， 用线引注总配筋值（附加箍筋的肢数注在括号 内）。
（4）当在梁上集中标注的内容不适用
于某跨或某悬挑部分时，则将其不同数 值原位标注在该跨或该悬挑部位,施工时 应按原位标注数值取用。
当在多跨梁的集中标注中已注明加腋，而该
梁某跨的根部却不需要加腋时，则应在该跨原位 标注等截面的b×h，以修正集中标注中的加腋信 息。
第1章 柱平法施工图制图规则
柱平法施工图的表示方法：
1、列表注写方式 2、截面注写方式
1.1 列表注写方式
• 在平面布置图上分别在同一编号(尺寸及 配筋等相同）的柱中选择一个（有时需要 选择几个）截面标注几何参数代号；
• 在柱表中注写柱号、柱段起止标高、几 何尺寸与配筋的具体数值，
• 配以各种柱截面形状及其箍筋类型图的方 式，来表达柱平法施工图 。
2.2 截面注写方式
• 1、截面注写方式，系在分标准层绘制的梁平面 布置图上，分别在不同编号的梁中各选择一根梁 用剖面号引出配筋图，并在其上注写截面尺寸和 配筋具体数值的方式来表达梁平法施工图。
• 2、对所有梁进行编号，从相同编号的梁中选择 一根梁，先将“单边截面号”画在该梁上，再将 截面配筋详图画在本图或其它图上。
• 1、当上部纵筋多于一排时，用“/”将各排纵筋之上而 下分开。
• 2、当同排纵筋有两种直径时，用“＋”将两种直径的纵 筋相联，注写时将角部纵筋写在前面。
• 3、当梁中间支座两边的上部纵筋不同时，须在支座两 边分别标注，否则只注一端即可。
（2 ）梁下部纵筋
• 当梁下部纵筋不全部伸入支座时，将梁支座下 部纵筋减少的数量写在括号内。
当圆柱采用螺旋箍筋时，需在箍筋前加“L” 。

柱和剪力墙平法施工图制图规则

柱和剪力墙平法施工图制图规则

符合以上条件时，应注写洞口每边补强钢筋的数
值。 例如： JD2 400×300 +3.10 3φ 16 表 示 2 号矩形洞口；宽 400mm 高 300mm ；洞口至楼面 3.1 m；洞口四边每边补强钢筋为3φ 16。
（ 2 ）当矩形洞口的宽＞ 800 mm 时，在洞口上 下需设置补强暗梁，此时应注写暗梁的纵筋与箍 筋（补强暗梁的梁高一律定为400mm，若梁高不是 400mm应另行标注）；当洞口上下为剪力墙的连梁 时此项免标；洞口竖向两侧按边缘构件配筋，此 项不标注。
注洞口中心的定位尺寸。
表 13.2.6 剪 力 墙 构 件 编 号 墙柱类型 约束边缘暗柱 连 梁 （ 无 交叉 暗 约束边缘端柱 撑 及 无 交 叉 钢 约 束 边 缘 翼 墙 （柱） 约 束 边 缘 转 角 墙 （柱） 构件边缘端柱 构件边缘暗柱 构 件 边 缘 翼 墙 （柱） 构 件 边 缘 转 角 墙 （柱） 非边缘暗柱 边框梁 扶 壁 柱 YAZ YDZ YYZ YJZ GDZ GAZ GYZ GJZ AZ FBZ XX 筋） XX XX 连 梁 （ 有 交叉 暗 XX 撑） XX XX 连 梁 （ 有 交叉 钢 XX 筋） XX XX 暗梁 XX BKL XX AL XX LL(JG) XX LL(JC) XX LL XX 代 号 序 号 墙梁类型 代 号 序 号
注 ：在 具 体工 程 中 ，当 某 些墙 身 需要 设 置暗 梁 或边 框 梁时 ， 宜 在剪 力 墙平 法 施工 图 中绘 制 其平 面 位置并 编 号 以明 确 具体 位置。
②在洞口中心引注洞口编号、洞口几何尺寸、
洞口中心相对标高、洞口每边的补强钢筋。
洞口几何尺寸标注规则：矩形洞口为宽×高
（b×h）; 圆形洞口为洞口直径。

柱平法施工图识读

柱平法施工图识读
.03
325 325
基础底板 1.2
3
注：框架柱分边柱角柱、中柱，
顶层锚固长度分别处理。
11
六、柱平法施工图旳识读要点
识读原则：先校对平面，后校对构件；先阅读各 构件，再查阅节点与连接。
1）阅读构造设计阐明中旳有关内容 2）检验各柱旳平面布置与定位尺寸。 3）从图中及表中逐一检验柱旳编号、起止标高、
4 20
150
例3：LФ10@100／200，表达采用螺旋C箍筋21 44..25 ，4-.04.7003 HPB235级钢筋，直径是10mm，加密区间--距12 44..55 --49..5033
为100mm非加密区为200mm。 325 325
基础底板 1.2
3
注：框架柱分边柱角柱、中柱，
顶层锚固长度分别处理。
8
梁上柱1 250*300
一侧中部筋 4根20
框架柱1 650*600
角筋4根22
全部纵筋 22根22
9
五、柱平法施工图截面注写方式要求
对全部柱编号，从相同编号旳柱中选择一种 截面，按另一种百分比原位放大绘制柱截面配 筋图，并在配筋图上依次注明编号、截面尺寸、 角筋或全部纵筋(当纵筋采用一种直径且能够 图示清楚时)及箍筋旳详细数值(与梁箍筋注写 方式相同)。当纵筋采用两种直径时，必须再 注写截面各边中部筋旳详细数值（对称配筋旳 矩形截面柱，可仅注写一侧中部筋）。
在平法施工图中，应在图纸上注明涉及地下和 地上各层旳构造层楼（地）面标高、构造层标高及 相应旳构造层号，并在图中用粗线表达出该平法施 工图要体现旳柱、墙或梁 。
构造层楼面标高是指将建筑图中旳各层地面和 楼面标高值扣除建筑面层及垫层厚度后旳标高，构 造层号应与建筑楼层号相应一致。

柱1：平法施工图制图规则

柱1：平法施工图制图规则

2.2列表注写方式（见《规范》P11）
2.2.1列表注写方式——在柱平面布置图 上，分别在同一编号的柱中选择一个截面 标注几何参数代号；
在柱表中注写柱编号、柱段起止标高、 几何尺寸（含柱截面对轴线的偏心情况） 与配筋的具体数值，并配以各种柱截面形 状及其箍筋类型图的1、柱编号，由类型代号和序号组成。 KZ——框架柱 KZZ——框支柱 XZ——芯柱 LZ——梁上柱 QZ——剪力墙上柱
柱平法施工图制图规则 （一）
见《规范》P8
2.1柱平法施工图的表示方法 2.1.1柱平法施工图——系在柱平面布置 图上采用列表注写方式或截面注写方式来 表达柱子的配筋。（见《规范》P11、12）
2.1.3在柱平法施工图中，应注明各结构 层的楼面标高、结构层高及相应的结构层 号，还要注明上部结构的嵌固部位位置。

13平法施工图制图规则(2)

13平法施工图制图规则(2)
3.5 梁、柱平法施工图识图

平法的表达形式，是把结构构件的尺寸和配筋等，按照平面整体表 示方法的制图规则，整体直接表达在各类构件的结构平面布置图上， 再与标准构造详图相配合，即构成一套新型完整的结构设计。

平法设计的注写方式：在平面布置图上表示各构件尺寸
和配筋的方式，分平面注写方式、列表注写方式和截面 注写方式三种。


例：2 ϕ22+（4 ϕ 12），其中2ϕ22为通长筋，4ϕ12为架立筋。
当梁的上部纵筋和下部纵筋均为通长筋，且多数跨配筋相同时，此项可加注下部 纵筋的配筋值，用分号“；”将上部与下部纵筋的配筋值分隔开来。 例：3ϕ22；3ϕ20表示梁的上部配置3 ϕ 22的通长筋，梁的下部配置3 ϕ 20的通长 筋。
3.5.2 梁平法施工图


在梁平面布置图上采用平面注写方式或截面注写方式表达。 平面注写包括集中标注和原位标注；集中标注表达梁的通用 数值，原位标注表达梁的特殊数值。当集中标注中的某项数 值不适用于梁的某部位时，则将该项数值原位标注。施工时， 原位标注取值优先。
梁编号
梁类型 楼层框架梁 屋面框架梁 框支架 非框架梁 悬挑梁 井字梁 代号 KL WKL KZL L XL JZL 序号 XX XX XX XX XX XX (X X)、 (X X A)或(X X B) 跨数及是否带有悬挑 (X X)、 (X X A)或(X X B) (X X)、 (X X A)或(X X B) (X X)、 (X X A)或(X X B) (X X)、 (X X A)或(X X B)
第五项：梁侧面纵向构造钢筋或受扭钢筋
第六项：梁顶面标高高差
第一项：梁编号，该项为必注值； KL2（2A）表示第2号框架梁，2跨，一端有悬挑；

柱平法制图规则

柱平法制图规则

柱平法施工图制图规则1、柱平法施工图系在柱平面布置图上采用列表注写或截面注写方式表达。

2、在平法施工图中应按规定注明各结构层的楼面标高结构层高及相应的结构层号，尚应注明上部结构嵌固部位位置。

3、列表注写方式，系在柱平面布置图上（一般只需采用适当比例绘制一张柱平面布置图，包括框架柱、框支柱、梁上柱和剪力墙上柱），分别在同一编号的柱中选择一个（有时需要选择几个）截面标注几何参数代号；在柱表中注写柱编号、柱段起止标高、几何尺寸（含柱截面对轴线的偏心情况）与配筋的具体数值，并配以各种柱截面形状及其箍筋类型图的方式，来表达柱平法施工图。

4、注写各段柱的起止标高，自柱根部往上以变截面位置或截面未变但配筋改变处为界分段注写。

框架柱和框支柱的根部标高系指基础顶面标高；芯柱的根部标高系指根据结构实际需要而定的起始位置标高；梁上柱的根部标高系指梁顶面标高；剪力墙上柱的根部标高为墙顶面标高。

5、对于矩形柱，注写柱截面尺寸bxh及与轴线关系的几何参数代号b1、b2和h1、h2的具体数值，需对应于各段柱分别注写。

其中b=b1+b2，h=h1+h2。

当截面的某一边收缩变化至于轴线重合或偏到轴线的另一侧时，b1、b2、h1、h2中的某项为零或为负值。

对于圆柱，表中bxh一栏改用在圆柱直径数字前加d表示。

为表达简单，圆柱截面与轴线的关系也用b1、b2和h1、h2表示，并使d=b1+b2=h1=h2 对于芯柱，根据结构需要，可以在某些框架柱的一定高度范围内，在其内部的中心位置设置（分别引注其编号）。

芯柱截面尺寸按构造确定，并按本图集标准构造详图施工，设计不需注写；当设计者采用与本构造详图不同的做法时，应另行注明。

芯柱定位随框架柱，不需要注写其与轴线的几何关系。

6、截面注写方式，系在柱平面布置图的柱截面上，分别在同一编号的柱中选择一个界面，以直接注写界面尺寸和配筋具体数值的方式来表达柱平法施工图。

§2 柱平法


§2.1 柱平法施工图设计规则
示例
示例局部放大
§2.2 设计注意事项
本节主要内容: 1. 应用平法设计时的注意事项； 2. 关于柱几何尺寸方面的注意事项； 3. 关于柱配筋方面的注意事项。
§2.2 设计注意事项
一、应用平法设计时的注意事项
在设计前，应了解现行平法国家建筑标准设 计中具体包括哪些构造设计内容，哪些构造 设计内容尚未包括进去。 由工程师补充设计的特殊构造可以借鉴标准 构造设计，但其设计深度应满足施工要求。 不可随意扩大平法国家建筑标准设计的适用 范围。
在柱平法施工图中，除注明单位者外， 标注的尺寸以mm为单位，标高以m 为单位。
§2.1 柱平法施工图设计规则
二、柱编号规定
由类型代号和序号组成。 编号时，当柱的总高、分段截面尺寸 和配筋均对应相同，仅分段截面与轴 线的关系不同时，仍可将其编为同一 柱号。
§2.1 柱平法施工图设计规则
§2.1 柱平法施工图设计规则
四、柱列表注写方式
4、注写截面横边和竖边与两向轴线的几何 关系b1/b2和h1/h2。当柱截面向上缩小 或平移至截面b边或h边到轴线的另一侧时， b1或b2，h1或h2为零或为负值，但其代 数和仍为b=b1+b2，h=h1+h2。对于圆 柱截面也类似表示。
§2.1 柱平法施工图设计规则
控制柱每一侧纵向钢筋最小配筋率和 柱全部纵向钢筋最小配筋率； 控制纵向钢筋的最大配筋率； 宜采用对称配置； 控制纵筋的最小直径；
§2.2 设计注意事项
三、关于柱配筋方面的注意事项 配置柱纵向钢筋时应注意：
控制圆柱纵筋的最少根数； 控制最小间距和最大间距； 控制在纵筋面积改变位置，上柱与下柱 截面纵筋根数及直径的协调。（上柱小于

第2章 柱平法施工图制图规则

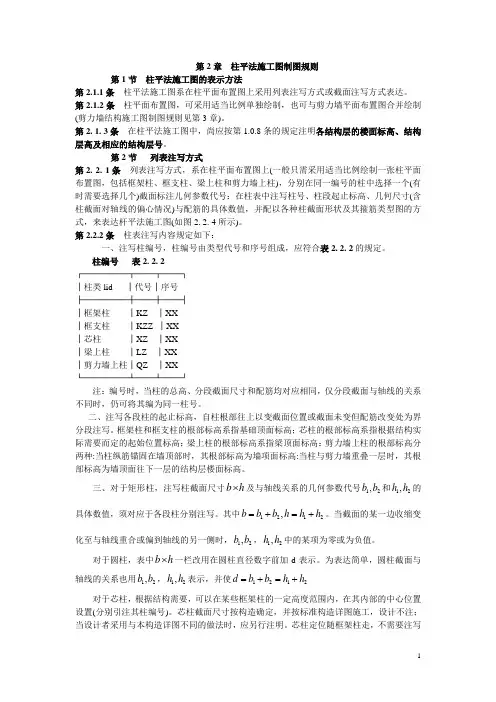

第2章 柱平法施工图制图规则第1节 柱平法施工图的表示方法第2.1.1条 柱平法施工图系在柱平面布置图上采用列表注写方式或截面注写方式表达。

第2.1.2条 柱平面布置图，可采用适当比例单独绘制，也可与剪力墙平面布置图合并绘制(剪力墙结构施工图制图规则见第3章)。

第2. 1. 3条 在柱平法施工图中，尚应按第1.0.8条的规定注明各结构层的楼面标高、结构层高及相应的结构层号。

第2节 列表注写方式第2. 2. 1条 列表注写方式，系在柱平面布置图上(一般只需采用适当比例绘制一张柱平面布置图，包括框架柱、框支柱、梁上柱和剪力墙上柱)，分别在同一编号的柱中选择一个(有时需要选择几个)截面标注儿何参数代号：在柱表中注写柱号、柱段起止标高、几何尺寸(含柱截面对轴线的偏心情况)与配筋的具体数值，并配以各种柱截面形状及其箍筋类型图的方式，来表达杆平法施工图(如图2. 2. 4所示)。

第2.2.2条 柱表注写内容规定如下：一、注写柱编号，柱编号由类型代号和序号组成，应符合表2. 2. 2的规定。

柱编号 表2. 2. 2┌─────┬──┬──┐│柱类lid │代号│序号├─────┼──┼──┤│框架柱 │KZ │XX│框支柱 │KZZ │XX│芯柱 │XZ │XX│梁上柱 │LZ │XX│剪力墙上柱│QZ │XX└─────┴──┴──┘注：编号时，当柱的总高、分段截面尺寸和配筋均对应相同，仅分段截面与轴线的关系不同时，仍可将其编为同一柱号。

二、注写各段柱的起止标高，自柱根部往上以变截面位置或截面未变但配筋改变处为界分段注写。

框架柱和框支柱的根部标高系指基础顶面标高；芯柱的根部标高系指根据结构实际需要而定的起始位置标高；梁上柱的根部标高系指梁顶面标高：剪力墙上柱的根部标高分两种:当柱纵筋锚固在墙顶部时，其根部标高为墙项面标高:当柱与剪力墙重叠一层时，其根部标高为墙顶面往下一层的结构层楼面标高。

三、对于矩形柱，注写柱截面尺寸b h ⨯及与轴线关系的几何参数代号12,b b 和12,h h 的具体数值，须对应于各段柱分别注写。

柱平法施工图、墙平法施工图识读


❖ 边框梁 边框梁与暗梁有很多共同之处，边框梁也是一般设置在楼
板以下部位，但边框梁的截面宽度比暗梁宽。也就是说，边框 梁的截面宽度大于墙身厚度，因而形成了凸出剪力墙面的一个 边框。
剪力墙平法施工图
1.1 剪力墙施工图表示方法
剪力墙平法施工图： 指在剪力墙布置图上采用列表注写法或截面注写法表示。
剪力墙平法施工图的表示方法： （1）列表注写方式 （2）截面注写方式
10
五、柱平法施工图截面注写框架方柱式1 规定
侧中部筋
650*600
5根22
KZ1 650*600
角筋4根22
4 22
5 22
φ10@100/200
层号 层高 标高
5 3.6 15.870
4 3.6 12.270
4 20 150 450
3 3.6 8.670
2 4.2 4.470
C
1 4.5 -0.03
对于非边缘暗柱AZ，需增加标注几何尺寸 对于扶壁柱FBZ，需增加标注几何尺寸。
（2）注写各段墙柱的起止标高 自墙柱根部往上以变截面位置或截面未变但配筋改变处为
界分段注写。 墙柱根部标高：指基础顶面标高（如为框支剪力墙结构则为框
支梁顶面标高）。
（3）注写各段墙柱的纵向钢筋和箍筋 纵向钢筋：注写总配筋值 箍筋：注写方式与柱箍筋相同
柱平法施工图
1
柱平面整体表示方法施工图
一、柱平法施工图制图规则
柱平法施工图 的表示方法
列表注写方式 截面注写方式
各结构层楼面标高 注 明 结构层高
结构层号
2
柱配筋图平面表示方法
柱平法施工图有列表注写和截面注写两种 方式。柱在不同标准层截面多次变化时，可用列 表注写方式，否则宜用截面注写方式。

柱平法施工图识读

12

1．柱平法施工图中对编号有哪些规定？ 2．柱表注写规定有哪些必注内容？ 3．请说明KZ1截面及配筋
13


在分标准层绘制的柱平面布置图的柱截面上，分别在同一 编号的柱中选择一个截面，直接在该截面上注写截面尺寸 和配筋具体数值的方式来表达柱平法施工图。 在柱定位图中，按一定比例放大绘制柱截面配筋图，在其 编号后再注写截面尺寸（按不同形状标注所需数值）、角 筋、中部纵筋及箍筋。 柱的竖筋数量及箍筋形式直接画在大样图上，并集中标注 在大样旁边。 当柱纵筋采用同一直径时，可标注全部钢筋；当纵筋采用 两种直径时，需将角筋和各边中部筋的具体数值分开标注 ；当柱采用对称配筋时，可仅在一侧注写腹筋。必要时， 可在一个柱平面布置图上用小括号“（ ）”和尖括号“< >”区分和表达各不同标准层的注写数值。 如柱的分段截面尺寸和配筋均相同，仅分段截面与轴线的 关系不同时，可将其编为同一柱号。但此时应在未画配筋 的柱截面上注写该截面与轴线关系的具体尺寸。
层号 层高 标高 5 3.6 15.870 4 3.6 12.270 3 3.6 8.670 2 4.2 4.470 1 4.5 -0.03
4 150
-1 4.5 -4.53 -2 4.5 -9.03
基础底板 1.2
3
注：框架柱分边柱角柱、中柱， 顶层锚固长度分别处理。
7
四、柱平法施工图截面注写方式
柱平法施工图识读
柱平面整体表示方法施工图
一、柱平法施工图制图规则
柱平法施工图 的表示方法 各结构层楼面标高 结构层高 结构层号
2
列表注写方式 截面注写方式
注 明
柱配筋图平面表示方法
柱平法施工图有列表注写和截面注写两种方式 。柱在不同标准层截面多次变化时，可用列表注写 方式，否则宜用截面注写方式。 在平法施工图中，应在图纸上注明包括地下和 地上各层的结构层楼（地）面标高、结构层标高及 相应的结构层号，并在图中用粗线表示出该平法施 工图要表达的柱、墙或梁 。 结构层楼面标高是指将建筑图中的各层地面和 楼面标高值扣除建筑面层及垫层厚度后的标高，结 构层号应与建筑楼层号对应一致。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

当圆柱采用螺旋箍筋时，需在箍筋前加 “L” 。
2.2
截面注写方式
系在分标准层绘制的柱平面布置图的柱 截面上，分别在同一编号的柱中选择一个 截面，以直接注写截面尺寸和配筋具体数 值的方式来表达柱平法施工图。
4、注写柱纵筋：当纵筋直径相同、各边根数 相同时，将纵筋注写在“全部纵筋”一栏中； 除此之外，柱纵筋分角筋、截面b边中部筋和 h边中部筋三项分别注写。
5、 注写箍筋类型号及箍筋肢数 。
6、注写柱箍筋，包括钢筋级别、直径与间距。 例如 Φ10@100/250，表示箍筋为Ι级钢 筋，直径Φ10，加密区间距为100，非加密区 间距为250。
柱表注写内容
1、注写柱编号，编号由代号和序号组成。
2、注写各段柱的起止标高，至柱根部往 上以变截面位置或截面未变但配筋改变处 为界分段注写。
3、截面尺寸： 矩形柱……注写截面尺寸b ×h及与轴 线关系的几何参数代号b1、b2和h1、h2的 具体数值，需对应于各段柱分别注写。 （b＝b1＋b2，h＝h1＋h2） 圆柱……用圆柱直径数字前加d表示。 （ d＝b1＋b2＝h1＋h2）
第2章 柱平法施工图制图规则
柱平法施工图的表示方法：
1、列表注写方式 2、截面注写方式

2.1 列表注写方式
• 在平面布置图上分别在同一编号的柱中 选择一个（有时需要选择几个）截面标注 几何参数代号； • 在柱表中注写柱号、柱段起止标高、几 何尺寸与配筋的具体数值， • 配以各种柱截面形状及其箍筋类型图的 方式，来表达柱平法施工图 。
