平法标注

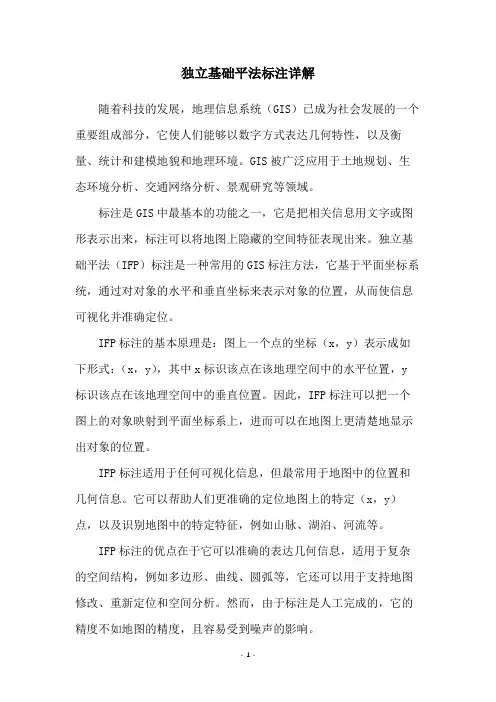

独立基础平法标注详解随着科技的发展，地理信息系统（GIS）已成为社会发展的一个重要组成部分，它使人们能够以数字方式表达几何特性，以及衡量、统计和建模地貌和地理环境。

GIS被广泛应用于土地规划、生态环境分析、交通网络分析、景观研究等领域。

标注是GIS中最基本的功能之一，它是把相关信息用文字或图形表示出来，标注可以将地图上隐藏的空间特征表现出来。

独立基础平法（IFP）标注是一种常用的GIS标注方法，它基于平面坐标系统，通过对对象的水平和垂直坐标来表示对象的位置，从而使信息可视化并准确定位。

IFP标注的基本原理是：图上一个点的坐标（x，y）表示成如下形式：（x，y），其中x标识该点在该地理空间中的水平位置，y 标识该点在该地理空间中的垂直位置。

因此，IFP标注可以把一个图上的对象映射到平面坐标系上，进而可以在地图上更清楚地显示出对象的位置。

IFP标注适用于任何可视化信息，但最常用于地图中的位置和几何信息。

它可以帮助人们更准确的定位地图上的特定（x，y）点，以及识别地图中的特定特征，例如山脉、湖泊、河流等。

IFP标注的优点在于它可以准确的表达几何信息，适用于复杂的空间结构，例如多边形、曲线、圆弧等，它还可以用于支持地图修改、重新定位和空间分析。

然而，由于标注是人工完成的，它的精度不如地图的精度，且容易受到噪声的影响。

标注的正确性对于GIS数据的完整性和可靠性具有至关重要的意义，因此，在使用IFP标注之前，需要进行一定的预处理和数据准备。

一般来说，预处理应包括以下几个步骤：1.确定坐标系：由于IFP标注使用平面坐标，因此需要明确坐标系，例如：直角坐标系、极坐标系、经纬度系等；2.准备坐标数据：整理好图形对象及其坐标信息，例如：点、线、面等；3.检查坐标数据：检查坐标值是否正确，检查数据是否存在空值、重复值、误差等；4.进行标注：使用GIS软件进行标注，根据需求设置不同的标注规则。

本文介绍了IFP标注的原理和使用方法，并介绍了预处理的步骤。

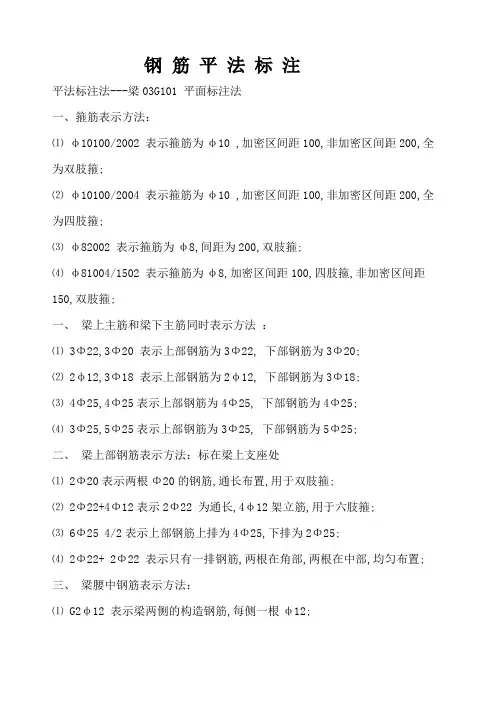

平法标注法---梁(03g101 平面标注法)一、箍筋表示方法：⑴ φ10@100/200(2) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。

⑵ φ10@100/200(4) 表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。

⑶ φ8@200(2) 表示箍筋为φ8，间距为200，双肢箍。

⑷ φ8@100(4)/150(2) 表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。

一、梁上主筋和梁下主筋同时表示方法：⑴ 3Φ22，3Φ20 表示上部钢筋为3Φ22, 下部钢筋为3Φ20。

⑵ 2φ12，3Φ18 表示上部钢筋为2φ12, 下部钢筋为3Φ18。

⑶ 4Φ25，4Φ25 表示上部钢筋为4Φ25, 下部钢筋为4Φ25。

⑷ 3Φ25，5Φ25 表示上部钢筋为3Φ25, 下部钢筋为5Φ25。

二、梁上部钢筋表示方法：（标在梁上支座处）⑴ 2Φ20 表示两根Φ20的钢筋，通长布置，用于双肢箍。

⑵ 2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。

⑶ 6Φ25 4/2 表示上部钢筋上排为4Φ25，下排为2Φ25。

⑷ 2Φ22+ 2Φ22 表示只有一排钢筋，两根在角部，两根在中部，均匀布置。

三、梁腰中钢筋表示方法：⑴ G2φ12 表示梁两侧的构造钢筋，每侧一根φ12。

⑵ G4Φ14 表示梁两侧的构造钢筋，每侧两根Φ14。

⑶ N2Φ22 表示梁两侧的抗扭钢筋，每侧一根Φ22。

⑷ N4Φ18 表示梁两侧的抗扭钢筋，每侧两根Φ18。

四、梁下部钢筋表示方法：（标在梁的下部）⑴ 4Φ25 表示只有一排主筋，4Φ25 全部伸入支座内。

⑵ 6Φ25 2/4 表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。

⑶ 6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。

⑷ 2Φ25 + 3Φ22（-3）/ 5Φ25 表示有两排筋，上排筋为5根。

9-2-10 混凝土结构平法施工图建筑结构施工图平面整体设计方法（平法），对我国传统混凝土结构施工图的设计表示方法作了重大改革，既简化了施工图，又统一了表示方法，以确保设计与施工质量。

本节是根据国家建筑标准设计图集《混凝土结构施工图平面整体表示方法制图规则和构造详图》（OOG101）编写的。

9-2-10-1 一般规定1．按平法设计绘制的施工图，一般是由各类结构构件的平法施工图和标准构造详图两大部分构成。

但对于复杂的房屋建筑，尚需增加模板、开洞和预埋件等平面图。

只有在特殊情况下，才需增加剖面配筋图。

2．按平法设计绘制结构施工图时，必须根据具体工程设计，按照各类构件的平法制图规则，在按结构层绘制的平面布置图上直接表示各构件的尺寸、配筋和所选用的标准构造详图。

3．在平法施工图上表示各构件尺寸和配筋的方式，分为平面注写方式、列表注写方式和截面注写方式等三种。

4．在平法施工图上，应将所有构件进行编号，编号中含有类型代号和序号等。

其中，类型代号应与标准构造详图上所注类型代号一致，使两者结合构成完整的结构设计图。

5．在平法施工图上，应注明各结构层楼地面标高、结构层高及相应的结构层号等。

6．为了确保施工人员准确无误地按平法施工图进行施工，在具体工程的结构设计总说明中必须注明所选用平法标准图的图集号，以免图集升版后在施工中用错版本。

9-2-10-2 梁平法施工图1．梁平法施工图是在梁平面布置图上，通常采用平面注写方式表达。

对于轴线未居中的梁应标注其偏心定位尺寸（贴柱边的梁可不注）。

2．平面标注方式，系在梁平面布置图上分别在不同编号的梁中各选一根表达。

平面注写分为集中标注与原位标注两类（图9-44）。

集中标注表达梁的通用数值，原位标注表达梁的特殊数值。

当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注。

施工时，原位标注取值优先。

图9-44 梁平面注写方式示例3．梁集中标注的内容有四项必注值及一项选注值（集中标注可以从梁的任意一跨引出），规定如下：（1）梁编号为必注值，由梁类型代号、序号、跨数及有无悬挑代号组成。

平法标注方式方法标注的种类解释集中标注和原位标注的区别平法识图的认识及总结?本学期了解一些关于平法识图的知识，并发现了其应用的广泛性。

通过老师的讲解和平法图解的了解学习，进一步知晓了建筑构件中一些钢筋的配置以及布置方法，进一步了解了有关建筑识图的知识。

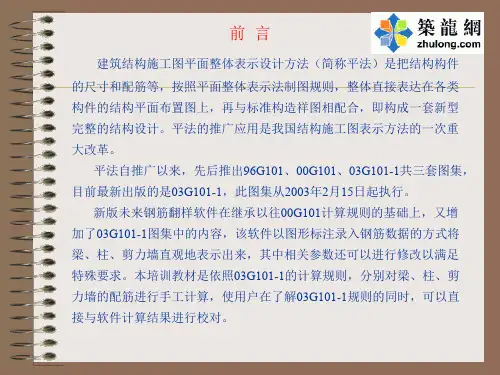

混凝土结构施工图平面整体表示方法简称平法,这种所谓"平法"的表达方式,是将结构构件的尺寸和配筋,按照平面整体表示法的制图规则,直接表示在各类构件的结构平面布置图上,再与标准构造详图相配合,即构成一套完整的结构施工图。

平法改变了传统的那种将构件从结构平面图中索引出来,再逐个绘制配筋详图的繁琐表示方法。

学习平法图集应在理解的基础上与实际的工作相结合进行分析加以运用，这样才能真正领悟平法的真正内涵。

平法制图适用于各种现浇混凝土结构的柱、剪力墙、梁等构件的结构施工图。

?一、梁平法两种标注：?1.集中标注?（1）梁编号：类型代号、序号、跨数、有无悬挑代号。

??（2）梁截面尺寸。

当为等截面梁时,?用b×h表示；?当有悬挑梁且根部和端部的高?度不同时，用斜线分隔根部与端部的高度值。

即为b×h1/h2。

?（3）梁箍筋，包括钢筋级别、直径、加密区与非加密区间距及肢数值。

箍筋加密区与非加密区的不同间距及肢数需用斜线（“/”）分隔；当梁箍筋为同一种间距及肢数时，则不需要用斜线；当加密区与非加密区的箍筋肢数相同时，则将肢数注写一次；箍筋肢数应写在括号内。

加密区范围见相应抗震级别的标准构造详图。

?如φ10@100/200(4)，表示直径为10mm的Ⅰ级钢筋，加密区间距为100mm，非加密区间距为200mm，均为四肢箍。

?2、原位标注?（1）梁支座上部纵筋数量、等级和规格，写在梁上方，且靠近支座。

??当上部纵筋多于一排时,?用斜线“/”将各排纵筋自上而下分开。

?如：6φ25?4/2：上一排纵筋为4φ25,?下一排纵筋为2φ25。

??同排纵筋有两种直径时,?用加号“+”将两种直径的纵筋相连,?注写时将角部纵筋写在前面。

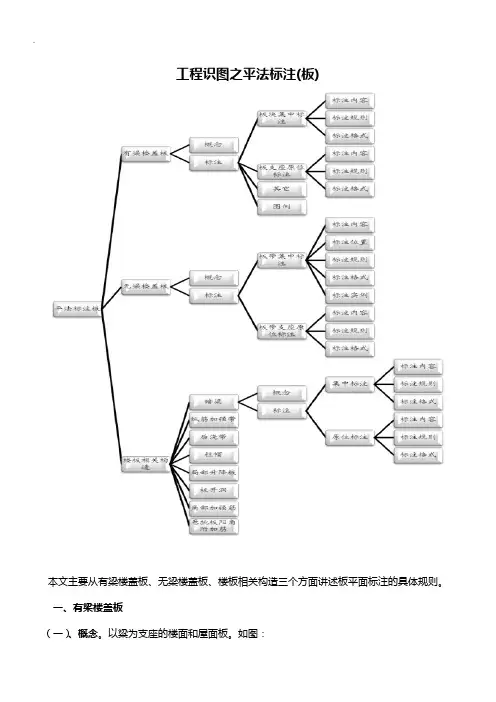

工程识图之平法标注(板)本文主要从有梁楼盖板、无梁楼盖板、楼板相关构造三个方面讲述板平面标注的具体规则。

一、有梁楼盖板（一）、概念。

以粱为支座的楼面和屋面板。

如图：（二）、标注。

有梁楼盖板平法标注，系在楼面板和屋面板布置图上，采用平面注写的表达方式。

板平面注写主要包括板块集中标注和板支座原位标注。

1、板块集中标注A、标注内容。

包括板代号序号、板厚、上下部贯通纵筋等信息。

B、标注规则（1）、板结构平面坐标方向1)当两向轴网正交时，图面从左至右为X向，从下至上为Y向；2)当轴网转折时，局部坐标方向顺轴网转折角度做相应转折；3)当轴网向心布置时，切向为X向，径向为Y向；（2）、板块编号（3）、板厚注写。

①板厚注写为h=xxx（为垂直于板面的厚度），当悬挑板的端部改变截面厚度时，用斜线分隔根部与端部的高度值，注写为h=xxx/xxx,当设计已在图注中统一标明板厚时，此项可不注。

②集中标注处标明板厚，如：h=120，图名处标注板厚，如：12.000-21.000板平面布置图h=120。

（4）、板贯通纵筋。

①、贯通筋前用B代表下部，以T代表上部，B&T代表下部与上部；②、X向贯通纵筋以X打头，Y向贯通纵筋以Y打头，两向贯通纵筋配置相同时以X&Y打头；格式为：B：XΦxx@xxx;YΦxx@xxxT：XΦxx@xxx;YΦxx@xxx③、当为单向板时，另一向贯通的分布筋可不必注写，而在图中统一注明。
