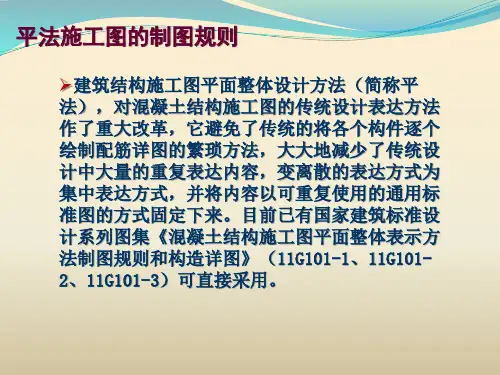

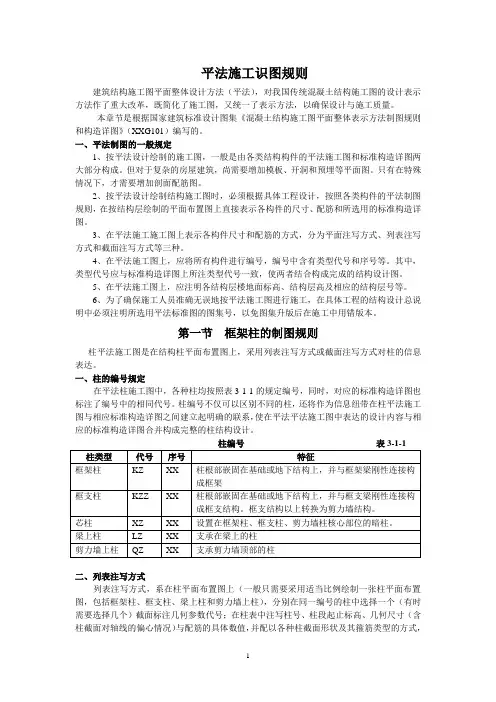

平法施工识图规则建筑结构施工图平面整体设计方法(平法),对我国传统混凝土结构施工图的设计表示方法作了重大改革,既简化了施工图,又统一了表示方法,以确保设计与施工质量。
本章节是根据国家建筑标准设计图集《混凝土结构施工图平面整体表示方法制图规则和构造详图》(XXG101)编写的。
一、平法制图的一般规定1、按平法设计绘制的施工图,一般是由各类结构构件的平法施工图和标准构造详图两大部分构成。
但对于复杂的房屋建筑,尚需要增加模板、开洞和预埋等平面图。
只有在特殊情况下,才需要增加剖面配筋图。
2、按平法设计绘制结构施工图时,必须根据具体工程设计,按照各类构件的平法制图规则,在按结构层绘制的平面布置图上直接表示各构件的尺寸、配筋和所选用的标准构造详图。
3、在平法施工施工图上表示各构件尺寸和配筋的方式,分为平面注写方式、列表注写方式和截面注写方式等三种。
4、在平法施工图上,应将所有构件进行编号,编号中含有类型代号和序号等。
其中,类型代号应与标准构造详图上所注类型代号一致,使两者结合构成完成的结构设计图。
5、在平法施工图上,应注明各结构层楼地面标高、结构层高及相应的结构层号等。
6、为了确保施工人员准确无误地按平法施工图进行施工,在具体工程的结构设计总说明中必须注明所选用平法标准图的图集号,以免图集升版后在施工中用错版本。
第一节框架柱的制图规则柱平法施工图是在结构柱平面布置图上,采用列表注写方式或截面注写方式对柱的信息表达。
一、柱的编号规定在平法柱施工图中,各种柱均按照表3-1-1的规定编号,同时,对应的标准构造详图也标注了编号中的相同代号。
柱编号不仅可以区别不同的柱,还将作为信息纽带在柱平法施工图与相应标准构造详图之间建立起明确的联系,使在平法平法施工图中表达的设计内容与相应的标准构造详图合并构成完整的柱结构设计。
二、列表注写方式列表注写方式,系在柱平面布置图上(一般只需要采用适当比例绘制一张柱平面布置图,包括框架柱、框支柱、梁上柱和剪力墙上柱),分别在同一编号的柱中选择一个(有时需要选择几个)截面标注几何参数代号;在柱表中注写柱号、柱段起止标高、几何尺寸(含柱截面对轴线的偏心情况)与配筋的具体数值,并配以各种柱截面形状及其箍筋类型的方式,来表达柱平法施工图(如图3-1-2)图3-1-2 柱表平法施工图柱表注写内容:1、注写柱编号,柱编号由类型代号和序号组成,应符合表2-1-1的柱编号规定。
剪力墙平法施工图制图规则1.1 剪力墙平法施工图的表示方法1.1.1 剪力墙平法施工图系在剪力墙平面布置图上采用列表注写方式或截面注写方式表达。
1.1.2 剪力墙平面布置图可采用适当比例单独绘制,也可与柱或梁平面布置图合并绘制。
当剪力墙较复杂或采用截面注写方式时,应按标准层分别绘制剪力墙平面布置图。
1.1.3 在剪力墙平法施工图中,应按本规则第1.0.8条的规定注明各结构层的楼面标高、结构层高及相应的结构层号。
尚应注明上部结构嵌固部位位置。
1.1.4 对于轴线未居中的剪力墙(包括端柱),应标注其偏心定位尺寸。
1.2 列表注写方式1.2.1 为表达清楚、简便,剪力墙可视为由剪力墙柱、剪力墙身和剪力墙梁二类构件构成。
列表注写方式,系分别在剪力墙柱表、剪力墙身表和剪力墙梁表中,对应于剪力墙平面布置图上的编号,用绘制截面配筋图并注写几何尺寸与配筋具体数值的方式,来表达剪力墙平法施工图。
1.2.2 编号规定:将剪力墙按剪力墙柱、剪力墙身、剪力墙梁(简称为墙柱、墙身、墙梁)三类构件分别编号。
1.墙柱编号,由墙柱类型代号和序号组成,表达形式应符合表的规定。
表墙柱编号墙柱类型代号序号约束边缘构件YBZ --构造边缘构件GBZ --非边缘暗柱AZ --扶壁柱FBZ --注:约束边缘构件包括约束边缘暗样、约束边缘端样、约束动缘源墙、约束边缘转角墙四种(见图)。
构造边缘构件包括构造边缘暗柱、构造边缘情柱、构造边缘翼墙,构造边缘转角。
墙四种(见图)。
2.墙身编号,由墙身代号、序号以及墙身所配置的水平与竖向分布钢筋的排数组成,其中排数注写在括号内。
表达形式为:Q**(**排)注:1.在编号中:如若干墙柱的截面尺寸与配筋均相同,仅截面与轴线的关系不同时,可将其编为同一墙柱号;又如若干墙身的厚度尺寸和配筋均相同,仅墙厚与轴线的关系不同或墙身长度不同时,也可将其编为同一墙身号,但应在图中注明与轴线的几何关系。
2.当墙身所设置的水平与竖向分布钢筋的排数为2时可不注、3.对于分布钢筋网的排数规定:当剪力墙厚度不大于400时,应配置双排;当剪力墙厚度大于400,但不大于700时,宜配置三挂;当剪力墙厚度大于700 时。

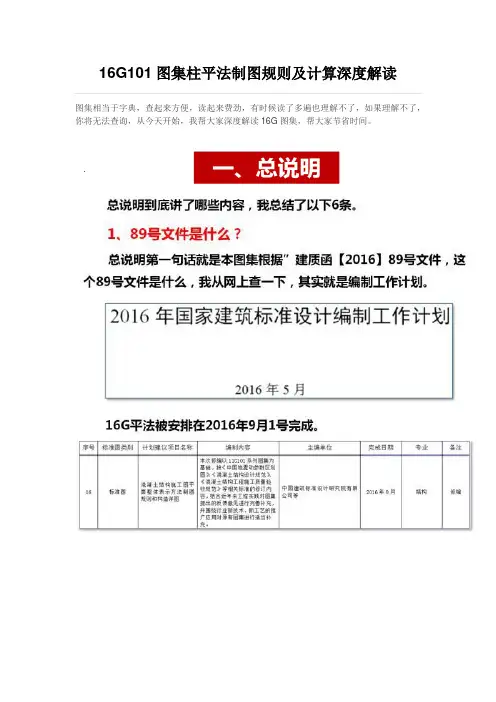

16G101图集柱平法制图规则及计算深度解读图集相当于字典,查起来方便,读起来费劲,有时候读了多遍也理解不了,如果理解不了,你将无法查询,从今天开始,我帮大家深度解读16G图集,帮大家节省时间。
大家看一下,同图表示,你是不是对平法是什么,有了更好的理解。
16G图集这次最大的变化就是取消了非抗震情况,就是因为有了以上这份文件。
至于16G101-1和-2包括哪些内容,我们后面再讲,慢慢来!“框架-剪力墙结构”和“框支剪力墙结构”我理解是否正确,欢迎大家拍砖。
虽然现在平法图集上没有陈教授的名字,但是我们不能忘记这个人,他发明平法,解放了无数建筑工作者的劳动力。
别把图集当规范,平法图集是从规范衍生出来应用工具。
简单来说,平法施工图=平面图+标准构造详图,这里平面图是按照平法规则绘制出来的。
这几种方式,我们后面会详细解读。
图纸说明大多数对预算员没用,做预算不要把时间浪费在图纸说明上。
这些地方设计如果不注明,就证明是设计新手干的,找老预算员取取经验,别瞎做。
哈哈!先来一波更新^.^【2016年11月7日】其实芯柱的内容,16G平法图集并没有单独拿出来,因为网上很多人问这个问题,我在这里特意拿出来单独解读。
列表注写方式图上有个特点,就是柱截面标注的不是具体尺寸,是参数代号,具体尺寸要从表里查得。
注意,偏轴时图中参数可以是负值。
这里注意大家按照我给的序号顺序看。
关于转换柱的具体内容,我们后面会详细解读。
常用的箍筋是类型1和类型2。
我们经常碰到复合箍筋,不知道怎么拆分,有了这个原则就知道怎么拆分了。
大家注意,柱子的箍筋是“几×几”,梁的箍筋一般叫“几肢箍”。
大家注意,芯柱不会单独存在,一定和框架柱在一起,尺寸标注方式随框架柱。
为了施工方便,这张表平法图集要求至少在柱、墙、梁结构图上放置这张表。
大家注意,这张表里的标高表示的是当前层的结构底标高,而不是建筑底标高,平法图集里讲的所有标高,都是结构标高不是建筑标高。
解读“平法”施工图关于结构施工图设计结构施工图设计的工作内容,是将结构方案设计、结构强度或刚度计算分析后的结果,用具体的图形表达出来,形成施工图设计文件。
结构施工图就是结构设计的物化产品。
该阶段的工作内容,相对于结构方案设计与结构计算分析这两个阶段,却并无很多创造性。
结构施工图设计不属于结构设计中富含创造性的高级劳动。
中、高级设计人员主要进行结构计算分析.结构施工图的绘制则可由一般设计人员来完成。
关于结构施工图设计中存在的问题在我国未推行平法结构设计之前,各设计阶段所耗费时间占整个设计周期的比例:结构方案设计阶段约为2%,结构计算分析阶段约为15%~20%,结构施工图设计阶段约为80%。
显然,各设计阶段的工作耗时比例与其工作性质上重要性相比,形成过大反差。
单从这一表面现象,亦可反映出结构施工图传统设计方法的效率明显偏低。
1.4 结构施工图传统表示方法存在的问题1.4.1 结构施工图设计的传统表示方法所谓结构设计的传统表示方法,事实上并未在我国形成统一模式。
工程技术人员将以往的设计方法。
习惯称作传统设计表示方法。
传统设计表示方法源于我国高等教育的工业与民用建筑专业及中等专业教育的土木工程专业的工程制图教科书中的教学表示方法。
以钢筋混凝土结构为例,结构工程制图的教学表示方法一般指“单构件正投影表示法”。
该方法在钢筋混凝土构件的轮廓内,直观地展示构件内部的钢筋形状,其教学目的是给初学者以直观印象,使其比较容易地对钢筋混凝土构件的内部钢筋布置方式,直接产生感性认识。
工业与民用建筑专业或土木工程专业的学生在毕业之后,自然、习惯性地将这种在课堂上进行初步专业训练的学习方法,照搬到了设计生产实践中,在近半个世纪的时间里代代相传。
研究适合结构设计工作中使用的设计方法,能够大幅度减少重复,提高设计效率,使结构设计表达方式更加科学化。
这显然是一项具有重大意义的研究活动,遗憾的是,在已经过去的近半个世纪里,我国的高等教育界却将工程界直接反映的客观现象,排除在其视距之外,没有看到结构设计表示方法蕴含着的巨大的研究价值。
