柱和剪力墙平法施工图制图规则

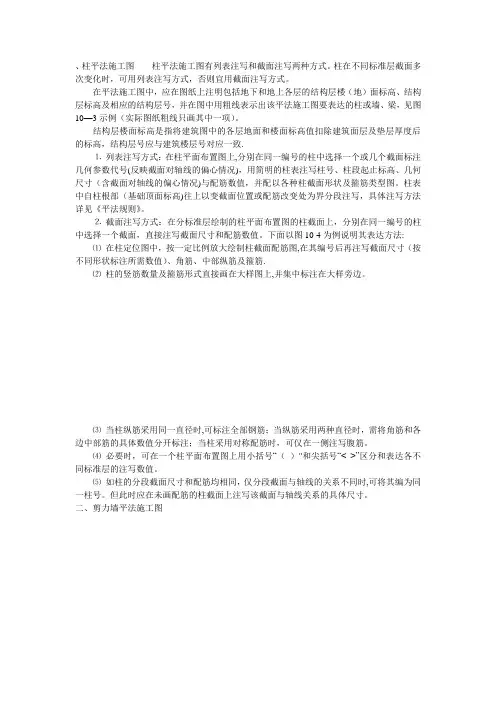

、柱平法施工图柱平法施工图有列表注写和截面注写两种方式。

柱在不同标准层截面多次变化时，可用列表注写方式，否则宜用截面注写方式。

在平法施工图中，应在图纸上注明包括地下和地上各层的结构层楼（地）面标高、结构层标高及相应的结构层号，并在图中用粗线表示出该平法施工图要表达的柱或墙、梁，见图10—3示例（实际图纸粗线只画其中一项）。

结构层楼面标高是指将建筑图中的各层地面和楼面标高值扣除建筑面层及垫层厚度后的标高，结构层号应与建筑楼层号对应一致.⒈列表注写方式：在柱平面布置图上,分别在同一编号的柱中选择一个或几个截面标注几何参数代号(反映截面对轴线的偏心情况)，用简明的柱表注写柱号、柱段起止标高、几何尺寸（含截面对轴线的偏心情况)与配筋数值，并配以各种柱截面形状及箍筋类型图。

柱表中自柱根部（基础顶面标高)往上以变截面位置或配筋改变处为界分段注写，具体注写方法详见《平法规则》。

⒉截面注写方式：在分标准层绘制的柱平面布置图的柱截面上，分别在同一编号的柱中选择一个截面，直接注写截面尺寸和配筋数值。

下面以图10-4为例说明其表达方法:⑴在柱定位图中，按一定比例放大绘制柱截面配筋图,在其编号后再注写截面尺寸（按不同形状标注所需数值）、角筋、中部纵筋及箍筋.⑵柱的竖筋数量及箍筋形式直接画在大样图上,并集中标注在大样旁边。

⑶当柱纵筋采用同一直径时,可标注全部钢筋；当纵筋采用两种直径时，需将角筋和各边中部筋的具体数值分开标注；当柱采用对称配筋时，可仅在一侧注写腹筋。

⑷必要时，可在一个柱平面布置图上用小括号“（）"和尖括号“< >”区分和表达各不同标准层的注写数值。

⑸如柱的分段截面尺寸和配筋均相同，仅分段截面与轴线的关系不同时,可将其编为同一柱号。

但此时应在未画配筋的柱截面上注写该截面与轴线关系的具体尺寸。

二、剪力墙平法施工图剪力墙平法施工图也有列表注写和截面注写两种方式。

剪力墙在不同标准层截面多次变化时，可用列表注写方式，否则宜用截面注写方式。

柱字体：大中小打印：省纸版>>清晰版>>自定义>>我们都知道从2011年9月1日起，11G101系列平法正式发布实施，那新平法的编制原因是什么？新平法对我们造价员会有什么影响？我们将在新规范、新图集修订背景部分中向大家介绍。

了解背景后，我们将按照11G101-1的顺序，向大家依次讲解柱、剪力墙、梁、板的配筋构造。

旧结构规范的问题1.安全储备不高，耐久性不足，难以适应以人为本及可持续发展的需要2.结构整体稳固性和防倒塌性能应予以反映，防灾性亟待加强3.对真正影响安全的结构方案和内力分析重视不够，而截面配筋计算的内容比较繁琐4.构件抗震、复合抗力、裂缝控制、装备叠合、预应力结构抗震等设计方法有待完善5.各行业规范的协调趋同缓慢，统一的土木工程混凝土结构规范有待形式6.只对规范负责而不对工程负责，快速设计急功近力，水平不高，质量存疑7.规范管理体制有待改进，垃圾专利及广告性标准对科技创新及规范应用的影响8.材料强度偏低，结构截面及自重偏大，配筋过多的局面亟待改变9.多轴应力的约束混凝土潜力开发、配箍形式及钢筋连接、锚固改进及应用滞后现在，我们首先学习新规范、图集修订背景。

我们都知道建筑抗震设计规范是2001年发布，混凝土结构设计规范和高层建筑混凝土结构技术规程是02年发布的，规范从发布至今已经使用了近10年，随着科学技术的进步，发现规范中存在不少的问题，例如材料强度偏低，配筋偏大。

新技术应用滞后，像多轴应力约束混凝土、配箍形式、钢筋连接、机械锚固等新技术老规范没有体现。

很多设计方法也有待改善。

另一个方面，大家都知道我国是地震多发国家，唐山地震后我们国家订立了“小震不坏，中震可修，大震不倒”的抗震设防目标，但是2008年的汶川地震和2010年的玉树地震，都超过了当地的设防烈度，造成了人员和财产的重大损失。

因此在地震过后，住房和城乡建设部组织专家，对建筑和基础设施的破坏情况进行研讨，并着手开始修订一系列规范。

9.5 平法施工图9．5。

1概述1.平法施工图表示方法的产生随着国民经济的发展和建筑设计标准化水平的提高，近年来各设计单位采用了一些较为简便的图示方法，为了规范各地的图示方法，中华人民共和国建设部于2003年1月20日下发通知,批准《混凝土结构施工图平面整体表示方法制图规则和构造样图》作为国家建筑标准设计图集（简称“平法”图集),图集号为03 GlOl一1,于2003年2月15日执行。

2。

平法表示方法与传统表示方法的区别把结构构件的尺寸和配筋等，按照平面整体表示方法的制图规则，整体直接地表示在各类构件的结构布置平面图上，再与标准构造详图配合,就构成了一套新型完整的结构设计表示方法。

改变了传统的那种将构件(柱、剪力墙、梁）从结构平面布置图中索引出来，再逐个绘制模板详图和配筋详图的繁琐方法。

平法适用的结构构件为柱、剪力墙、梁三种。

内容包括两大部分,即平面整体表示图和标准构造详图。

在平面布置图上表示各种构件尺寸和配筋方式。

表示方法分平面注写方式、列表注写方式和截面注写方式三种。

3。

常用构件代号在平法表示中，各种构件必须标明构件的代号,除表9-1中常用的构件代号外，又增加了在平法施工图中的常用构件代号,见表9—5：表9—5平法施工图的常用构件代号下面分别介绍柱、剪力墙、梁的平法施工图的绘制与阅读9。

5.2 柱平法施工图柱平法施工图的绘制是在柱平面布置图上采用列表注写方式或截面注写方式表达。

图9-19为柱平法施工图列表注写方式,图9—20为柱平法施工图截面注写方式。

它们的优点是省去了柱的竖、横剖面详图,缺点是增加了读图的难度.1。

柱平法施工图列表注写方式（1)柱平法施工图列表注写方式的主要内容柱平法施工图列表注写方式,包括平面图、柱断面图类型、柱表、结构层楼面标高及结构层高等内容,如图9-19所示。

图9—19柱平法施工图列表注写方式示例①平面图平面图表明定位轴线、柱的代号、形状及与轴线的关系。

如图中定位轴线的表示方法同建筑施工图.柱的代号为KZl，LZl等。

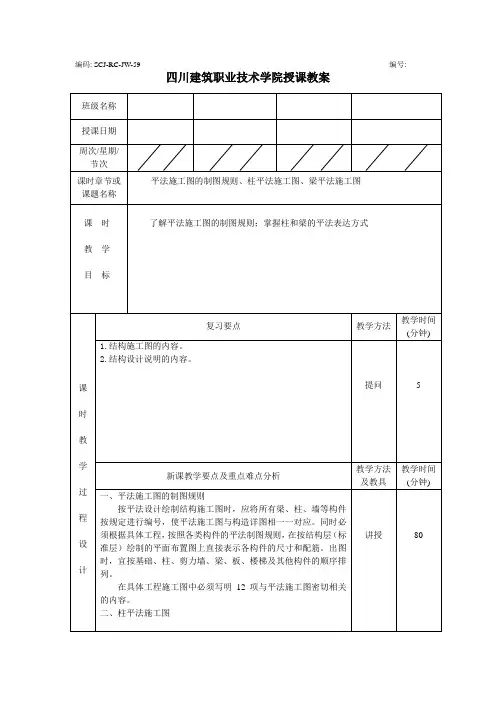

平法施工识图规则建筑结构施工图平面整体设计方法（平法），对我国传统混凝土结构施工图的设计表示方法作了重大改革，既简化了施工图，又统一了表示方法，以确保设计与施工质量。

本章节是根据国家建筑标准设计图集《混凝土结构施工图平面整体表示方法制图规则和构造详图》（XXG101）编写的。

一、平法制图的一般规定1、按平法设计绘制的施工图，一般是由各类结构构件的平法施工图和标准构造详图两大部分构成。

但对于复杂的房屋建筑，尚需要增加模板、开洞和预埋等平面图。

只有在特殊情况下，才需要增加剖面配筋图。

2、按平法设计绘制结构施工图时，必须根据具体工程设计，按照各类构件的平法制图规则，在按结构层绘制的平面布置图上直接表示各构件的尺寸、配筋和所选用的标准构造详图。

3、在平法施工施工图上表示各构件尺寸和配筋的方式，分为平面注写方式、列表注写方式和截面注写方式等三种。

4、在平法施工图上，应将所有构件进行编号，编号中含有类型代号和序号等。

其中，类型代号应与标准构造详图上所注类型代号一致，使两者结合构成完成的结构设计图。

5、在平法施工图上，应注明各结构层楼地面标高、结构层高及相应的结构层号等。

6、为了确保施工人员准确无误地按平法施工图进行施工，在具体工程的结构设计总说明中必须注明所选用平法标准图的图集号，以免图集升版后在施工中用错版本。

第一节框架柱的制图规则柱平法施工图是在结构柱平面布置图上，采用列表注写方式或截面注写方式对柱的信息表达。

一、柱的编号规定在平法柱施工图中，各种柱均按照表3-1-1的规定编号，同时，对应的标准构造详图也标注了编号中的相同代号。

柱编号不仅可以区别不同的柱，还将作为信息纽带在柱平法施工图与相应标准构造详图之间建立起明确的联系，使在平法平法施工图中表达的设计内容与相应的标准构造详图合并构成完整的柱结构设计。

二、列表注写方式列表注写方式，系在柱平面布置图上（一般只需要采用适当比例绘制一张柱平面布置图，包括框架柱、框支柱、梁上柱和剪力墙上柱），分别在同一编号的柱中选择一个（有时需要选择几个）截面标注几何参数代号；在柱表中注写柱号、柱段起止标高、几何尺寸（含柱截面对轴线的偏心情况）与配筋的具体数值，并配以各种柱截面形状及其箍筋类型的方式，来表达柱平法施工图（如图3-1-2）图3-1-2 柱表平法施工图柱表注写内容：1、注写柱编号，柱编号由类型代号和序号组成，应符合表2-1-1的柱编号规定。

16G101图集柱平法制图规则及计算深度解读图集相当于字典，查起来方便，读起来费劲，有时候读了多遍也理解不了，如果理解不了，你将无法查询，从今天开始，我帮大家深度解读16G图集，帮大家节省时间。

大家看一下，同图表示，你是不是对平法是什么，有了更好的理解。

16G图集这次最大的变化就是取消了非抗震情况，就是因为有了以上这份文件。

至于16G101-1和-2包括哪些内容，我们后面再讲，慢慢来！“框架-剪力墙结构”和“框支剪力墙结构”我理解是否正确，欢迎大家拍砖。

虽然现在平法图集上没有陈教授的名字，但是我们不能忘记这个人，他发明平法，解放了无数建筑工作者的劳动力。

别把图集当规范，平法图集是从规范衍生出来应用工具。

简单来说，平法施工图=平面图+标准构造详图，这里平面图是按照平法规则绘制出来的。

这几种方式，我们后面会详细解读。

图纸说明大多数对预算员没用，做预算不要把时间浪费在图纸说明上。

这些地方设计如果不注明，就证明是设计新手干的，找老预算员取取经验，别瞎做。

哈哈！先来一波更新^.^【2016年11月7日】其实芯柱的内容，16G平法图集并没有单独拿出来，因为网上很多人问这个问题，我在这里特意拿出来单独解读。

列表注写方式图上有个特点，就是柱截面标注的不是具体尺寸，是参数代号，具体尺寸要从表里查得。

注意，偏轴时图中参数可以是负值。

这里注意大家按照我给的序号顺序看。

关于转换柱的具体内容，我们后面会详细解读。

常用的箍筋是类型1和类型2。

我们经常碰到复合箍筋，不知道怎么拆分，有了这个原则就知道怎么拆分了。

大家注意，柱子的箍筋是“几×几”，梁的箍筋一般叫“几肢箍”。

大家注意，芯柱不会单独存在，一定和框架柱在一起，尺寸标注方式随框架柱。

为了施工方便，这张表平法图集要求至少在柱、墙、梁结构图上放置这张表。

大家注意，这张表里的标高表示的是当前层的结构底标高，而不是建筑底标高，平法图集里讲的所有标高，都是结构标高不是建筑标高。
