第一部分 第一章 第6讲 日照图的综合判读与绘制

日照图的综合判读1. 日照图的主要类型及特点（1）侧视平面图经线：相交于极点的弧线（除过圆心的一条）；大圆代表一经线圈纬线：平行的直线；两极点可见晨昏线：过圆心的直线（除二分日）；与经线的夹角等于直射点的纬度；二分日时与某一条经线重合，不一定过圆心；可见到完整的晨线或昏线一般图例：变式图例：(2)俯视平面图 经线：汇集于圆心呈放射状（即半径）纬线：一系列的同心圆；大圆一般为赤道；只见一极点晨昏线：与某一条纬线圈相切的某一条直径的弧线（二分日时和一条直径重合）；可见到晨线和昏线各一半，以与纬线圈的切点为界一般图例：变式图例：（3）立体图经线：相交于极点的弧线（除过圆心的经线为直线）纬线：一组平行的椭圆弧线；只见一极点晨昏线：与一纬线圈（椭圆）相切的一条弧线（二分日与一经线圈重合）；可见到晨线和昏线各一部分，以与纬线圈的切点为界一般图例：变式图例：（4）变形图（矩形图）经线：一组平行的线段（一般为纵线）纬线：一组平行的线段（一般为横线）晨昏线：呈“∨”或“∧”形的两条直线（除二分日与两经线重合互相平行），分别代表晨线和昏线一般图例：变式图例：2.日照图的综合判读（1）南北半球的确定a．通常是上北下南。

b．根据地球的自转方向来判断。

地球逆时针转的为北半球，反之为南半球。

c．根据经度的变化判定。

顺地球的自转方向，东经度数值增大，西经度数值减小。

（2）晨昏线的判读a．自转法（根据地球自转方向判断）。

顺着地球自转方向，由昼半球过渡到夜半球的分界线是昏线；反之是晨线。

b．方位法（根据昼、夜半球判断）。

位于昼半球西部边缘与夜半球的分界线为晨线；反之为昏线。

c．时间法。

赤道上地方时为6时的晨昏线为晨线，18时的为昏线。

（3）判定太阳直射点的位置在日照图上平分昼半球的经线的经度为直射点的经度，纬度为与晨昏线相切的纬线的纬度的余角。

（4）判定某地地方时a．晨线与赤道交点所在经线上的地方时为6时，昏线与赤道交点所在经线上地方时为18时。

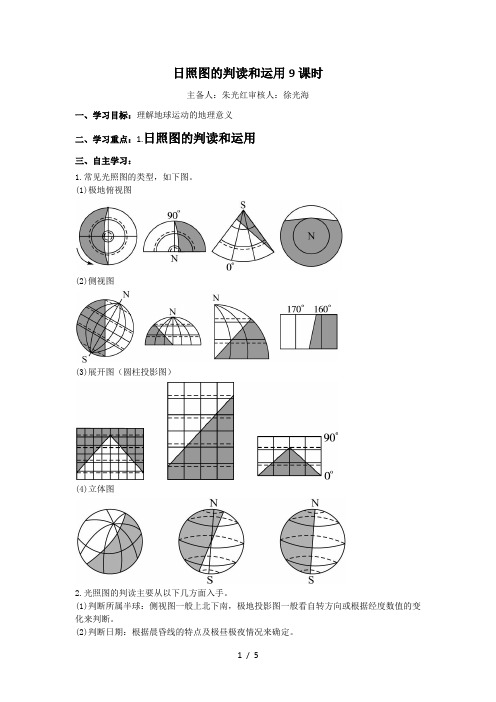

日照图的判读和运用9课时主备人：朱光红审核人：徐光海一、学习目标：理解地球运动的地理意义二、学习重点：1.日照图的判读和运用三、自主学习：1.常见光照图的类型，如下图。

(1)极地俯视图(2)侧视图(3)展开图（圆柱投影图）(4)立体图2.光照图的判读主要从以下几方面入手。

(1)判断所属半球：侧视图一般上北下南，极地投影图一般看自转方向或根据经度数值的变化来判断。

(2)判断日期：根据晨昏线的特点及极昼极夜情况来确定。

(3)判断区时或地方时：昼半球中央经线地方时为12时，夜半球中央经线地方时为0时，晨线与赤道交点处地方时为6时，昏线与赤道交点处的地方时为18时。

以上时刻可以作为已知条件来判断其他地点的时刻。

(4)判断太阳直射点的坐标。

四、我的疑问五、堂内学习（一）典型例题：[2012·天津卷]第30届奥运会将于2012年7月27日19时12分(零时区区时)在伦敦开幕。

结合图文材料，回答6～7题。

12．伦敦奥运会开幕当天，下列国家中白昼最长的是()A ．菲律宾B ．巴西C ．新西兰D ．英国（二）堂内练习1．下列各图正确表示12月22日前后日照情况的是 （ ）读右图，回答2~3题。

2.当晨昏线处在CD 位置时，下列说法正确的是（）A .赤道上昼夜平B ．北半球各地昼长达最大值C .南半球各地夜长达最大值D .北极圈以内出现极昼3.晨昏线从CD 移动到AB 的过程中，下列说法正确的是（）A .太阳直射点逐渐向南移动B .北半球各地夜渐短昼渐长C .南半球各地夜渐短昼渐长D .北回归线以北地区正午太阳高度渐小读某地正午太阳高度变化情况图，回答4题。

4．下列四幅图中能正确表示Q点这一天的是( )5.读北京时间某日8时太阳光照图，回答下列问题。

图Z1－11(1)此时太阳直射点的地理坐标是________________。

(2)此时全球昨日与今日所占经度范围之比是____________。

(3)此日K地的日落时间为________时，昼长为_____________。

专题四日照图的画法和判读2012-04-08 06:23:36|（特别说明：由于博客上帖图相当麻烦，所以此专题仅做为你的复习提纲）一、日照图的类型（老师带学生画图，画图可以悟出很多道理）1、侧视图⑴夏至日光照图（换角度画，至少画四种，见课堂教学）⑵冬至日光照图（换角度画，至少画四种，见课堂教学）⑶春、球分日光照图（换角度画，至少画两种，见课堂教学）2、极地俯视图⑴北极上空俯视图（二分二至日各画一幅，共3种）⑵南极上空俯视图（二分二至日各画一幅，共3种）▲总结要领后找学生画3、平面图（本质上也是变式图）⑴夏至日光照图（换直射点位置画，至少画两种，见课堂教学）⑵冬至日光照图（换直射点位置画，至少画两种，见课堂教学）⑶春、球分日光照图（换直射点位置画，至少画两种，见课堂教学）▲总结要领后部分图找学生画4、立体图5、局部图（见课堂教学）例1、1/2图例2、1/4图例3、南极洲地区光照图例4、一条经线加一条纬线光照图（具体图见课堂教学）例5、160 ?—170 ?之间光照图（具体图见课堂教学）例6、就一条晨线（具体图见课堂教学）6、变式图例1、（图见课堂教学）例2、（图见课堂教学）7、光照图与日期分布图不能混淆举例说明（见课堂教学）二、光照图的判读1、确定南北极（略）2、确定晨线和昏线（略）3、确定日期和节气⑴北极圈出现极昼或南极圈出现极夜为夏至日⑵北极圈出现极夜或南极圈出现极昼为冬至日⑶晨昏线经过南北极点，或者说晨昏线与经线重合为二分日（具体为春分还是秋分需视其它条件而定）4、确定直射点的经纬度⑴直射点的纬度=90?-极昼或极夜最大范围的纬度⑵直射点的经度：12：00所在的经线5、确定地方时⑴晨线与赤道交点为6：00，昏线与赤道交点为18：00，⑵晨昏线与南北极地区某两条纬线的切点为0：00或12：00，或者说晨昏线的最北点和最南点为0：00或12：00。

具体是0：00还是12：00，需“看图说话”。

如果过切点(或者说经过最南或最北点)的经线是昼弧正中间的经线，则为12：00，如果过切点(或者说经过最南或最北点)的经线是夜弧正中间的经线，则为0：006、确定任意一点日出、日落时刻⑴经过所求点的纬线与晨线交点的时刻即日出时刻，经过所求点的纬线与昏线交点的时刻即日落时刻（▲同一纬线上的点日出、日落时刻相同）⑵昼长或夜长推算例：白天为11个小时，则日出时刻为6：30，日落时刻为5：30（▲上、下午昼等长）7、确定昼长或夜长⑴日出、日落时间推算法（▲上午昼长=12：00-日出时刻，下午昼长=日落-12：00）⑵比例法：昼长=昼弧/15⑶同一纬线上的点昼长或夜长相同8、确定正午太阳高度（▲正午太阳高度是一天中最大的太阳高度）⑴正午太阳高度从直射点向南北两方降低，向外跨多少度，太阳高度就下降多少度⑵在太阳直射点的同一边的两地，其正午太阳高度差等于其纬度差例如：北京和安庆永远在太阳直射点同一边，且纬度相差10?，所以每天安庆正午太阳高度都比北京高10 ?。

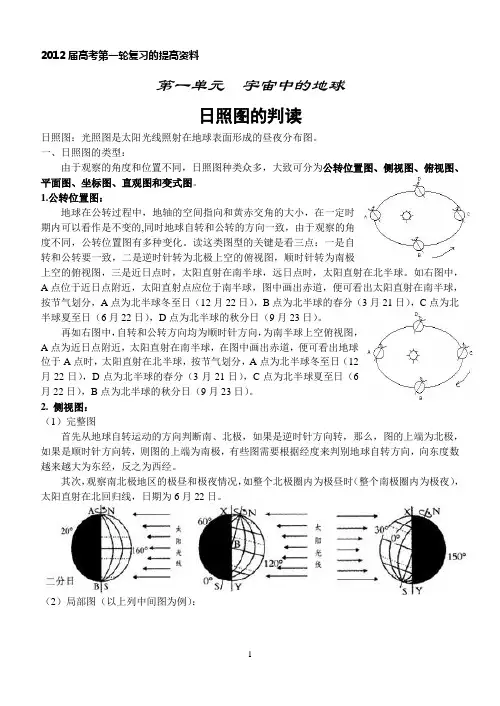

2012届高考第一轮复习的提高资料第一单元宇宙中的地球日照图的判读日照图：光照图是太阳光线照射在地球表面形成的昼夜分布图。

一、日照图的类型：由于观察的角度和位置不同，日照图种类众多，大致可分为公转位置图、侧视图、俯视图、平面图、坐标图、直观图和变式图。

1.公转位置图：地球在公转过程中，地轴的空间指向和黄赤交角的大小，在一定时期内可以看作是不变的,同时地球自转和公转的方向一致，由于观察的角度不同，公转位置图有多种变化。

读这类图型的关键是看三点：一是自转和公转要一致，二是逆时针转为北极上空的俯视图，顺时针转为南极上空的俯视图，三是近日点时，太阳直射在南半球，远日点时，太阳直射在北半球。

如右图中，A点位于近日点附近，太阳直射点应位于南半球，图中画出赤道，便可看出太阳直射在南半球，按节气划分，A点为北半球冬至日（12月22日），B点为北半球的春分（3月21日），C点为北半球夏至日（6月22日），D点为北半球的秋分日（9月23日）。

再如右图中，自转和公转方向均为顺时针方向，为南半球上空俯视图，A点为近日点附近，太阳直射在南半球，在图中画出赤道，便可看出地球位于A点时，太阳直射在北半球，按节气划分，A点为北半球冬至日（12月22日），D点为北半球的春分（3月21日），C点为北半球夏至日（6月22日），B点为北半球的秋分日（9月23日）。

2. 侧视图：（1）完整图首先从地球自转运动的方向判断南、北极，如果是逆时针方向转，那么，图的上端为北极，如果是顺时针方向转，则图的上端为南极，有些图需要根据经度来判别地球自转方向，向东度数越来越大为东经，反之为西经。

其次，观察南北极地区的极昼和极夜情况，如整个北极圈内为极昼时（整个南极圈内为极夜），太阳直射在北回归线，日期为6月22日。

（2）局部图（以上列中间图为例）：（3）侧视图的各种变式：3. 俯视图：（1）完整图首先根据自转方向判断南北极点，俯视图圆心为北极点或南极点，最外的大圆为赤道，如果自转方向是逆时针的，则圆心为北极点，如果自转方向是是顺时针，则圆心是南极点，也可根据经度判断地球自转方向，向东度数越来越大为东经，反之为西经。
