太阳光照图(日照图)的判读内容和方法

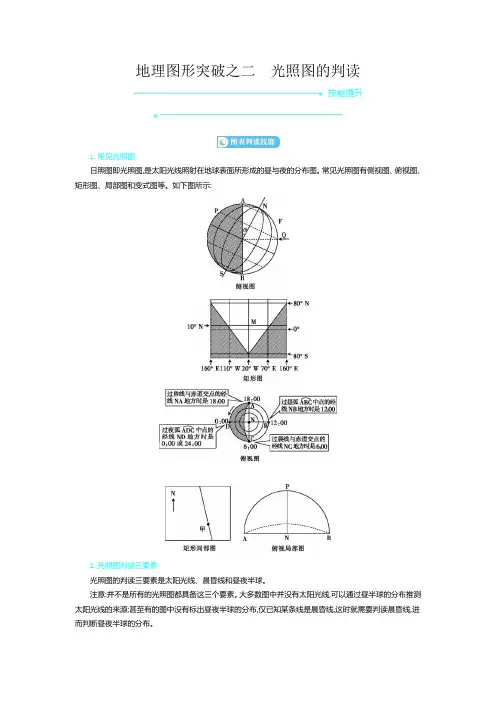

地理图形突破之二光照图的判读◆技能提升◆1.常见光照图日照图即光照图,是太阳光线照射在地球表面所形成的昼与夜的分布图。

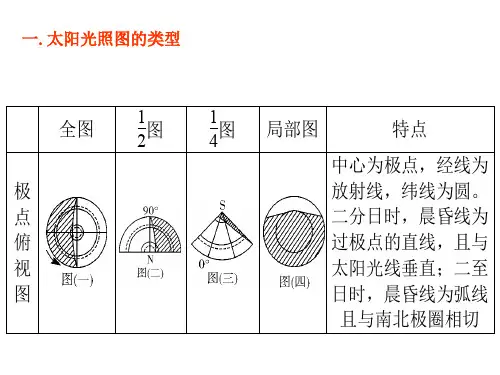

常见光照图有侧视图、俯视图、矩形图、局部图和变式图等。

如下图所示:2.光照图判读三要素光照图的判读三要素是太阳光线、晨昏线和昼夜半球。

注意:并不是所有的光照图都具备这三个要素。

大多数图中并没有太阳光线,可以通过昼半球的分布推测太阳光线的来源;甚至有的图中没有标出昼夜半球的分布,仅已知某条线是晨昏线,这时就需要判读晨昏线,进而判断昼夜半球的分布。

3.光照图的判读方法光照图判读要抓住“点、线、面、角”的关系(1)两线——晨线、昏线①晨昏线:昼半球与夜半球的分界线。

晨昏线是球面大圆,与太阳光线垂直。

晨昏线上各地太阳高度为0°。

②晨线:由西向东,由夜半球进入昼半球的界线,如下图中。

③昏线:自西向东,由昼半球进入夜半球的界线,如右图中。

(2)六点——晨赤点、昏赤点、极昼切点、极夜切点、夜弧中点、昼弧中点光照图上的时间信息往往是隐藏着的,需要进行“挖掘”,关键在于找出并确定太阳光照图上重要的六个时间点,如下图所示:(3)点线关系①晨昏线与纬线相切于晨昏北(南)点。

晨昏线与赤道相互平分。

②只在春分日和秋分日时,晨昏线为南北走向,即晨昏线与经线圈重合(如图Ⅰ);太阳直射北半球时,晨线为西北—东南走向(如图Ⅱ中的AB),昏线为东北—西南走向;太阳直射南半球时,晨线为东北—西南走向,昏线为西北—东南走向。

③晨昏北点到北极点的纬度差=晨昏南点到南极点的纬度差=直射点到赤道的纬度差=直射点的纬度数。

④太阳直射点的纬度与晨昏线切点的纬度之和始终等于90°(互余)。

(4)面面关系①二至日时晨昏圈平面与赤道面的夹角为66°34'。

②二分日时晨昏圈平面与赤道面的夹角为90°。

晨昏圈平面与某一经线圈所在平面重合。

③地球公转轨道面始终与赤道面呈23°26'的夹角。

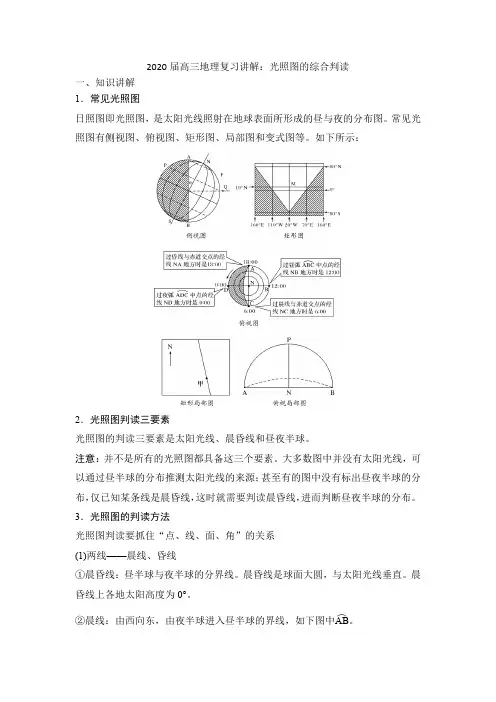

2020届高三地理复习讲解：光照图的综合判读一、知识讲解1．常见光照图日照图即光照图，是太阳光线照射在地球表面所形成的昼与夜的分布图。

常见光照图有侧视图、俯视图、矩形图、局部图和变式图等。

如下所示：2．光照图判读三要素光照图的判读三要素是太阳光线、晨昏线和昼夜半球。

注意：并不是所有的光照图都具备这三个要素。

大多数图中并没有太阳光线，可以通过昼半球的分布推测太阳光线的来源；甚至有的图中没有标出昼夜半球的分布，仅已知某条线是晨昏线，这时就需要判读晨昏线，进而判断昼夜半球的分布。

3．光照图的判读方法光照图判读要抓住“点、线、面、角”的关系(1)两线——晨线、昏线①晨昏线：昼半球与夜半球的分界线。

晨昏线是球面大圆，与太阳光线垂直。

晨昏线上各地太阳高度为0°。

②晨线：由西向东，由夜半球进入昼半球的界线，如下图中AB ︵。

③昏线：自西向东，由昼半球进入夜半球的界线，如右图中BC ︵。

(2)六点——晨赤点、昏赤点、极昼切点、极夜切点、夜弧中点、昼弧中点光照图上的时间信息往往是隐藏着的，需要同学们“挖掘”，关键在于找出并确定太阳光照图上重要的六个时间点，如下图所示：(3)点线关系①晨昏线与纬线相切于晨昏北(南)点。

晨昏线与赤道相互平分。

②只在春分日和秋分日时，晨昏线为南北走向，即晨昏线与经线圈重合(如图1)；太阳直射北半球时，晨线为西北－东南走向(如图2中AB)，昏线为东北－西南走向；太阳直射南半球时，晨线为东北－西南走向，昏线为西北－东南走向。

③晨昏北点到北极点的纬度差＝晨昏南点到南极点的纬度差＝直射点到赤道的纬度差＝直射点的纬度数。

④太阳直射点的纬度与切点的纬度之和始终等于90°(互余)。

(4)面面关系①二至日时晨昏圈平面与赤道面的夹角为66°34′。

②二分日时晨昏圈平面与赤道面的夹角为90°。

晨昏圈平面与某一经线圈所在平面重合。

③地球公转轨道面始终与赤道面呈23°26′的夹角。

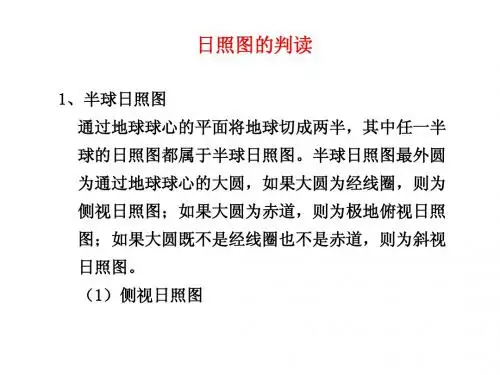

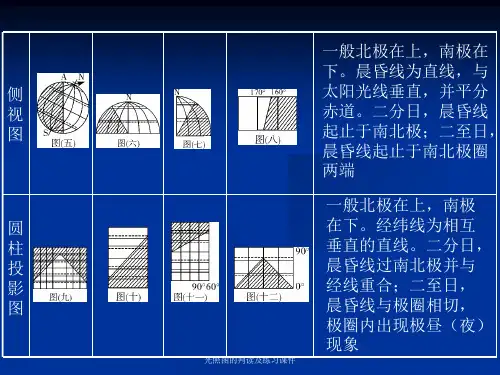

日照图按投影面的不同可分为三类，侧视图、俯视图和变式图。

侧视图俯视图变式图第一步先判读南北半球第二步判读晨昏线。

根据地球自传方向，由昼进入夜的是昏线，由夜进入昼的是晨线第三步判读：根据两极地区的日照情况判断日期或直射点的纬度。

依据是1．北极圈内出现极昼，南极圈出现极夜，6月22日，太阳直射北回归线；2．北极圈内出现极夜，南极圈出现极昼，12月22日，太阳直射南回归线；3．全球各地昼夜平分（晨昏线与经线重合），3月21日或9月23日，太阳直射赤道。

第四步判读确定地方时。

判断依据：首先从晨昏线与赤道的交点入手。

晨线与赤道相交的点及这个点所在经线为地方时6时，昏线与赤道相交的点及这个点所在经线为18时。

第五步判读确定直射点经度或判断时间。

依据是昼半球（白天）的中间经线为太阳直射经线，时间为12时。

夜半球的中间经线的时间为24时或者0时地球是一个不透明、不发光的球体，平行的太阳光线只能照亮地球的一半，从而产生了昼夜半球，昼夜半球的分界线是晨昏线。

晨昏线的特点是：一是始终与太阳光线垂直，二是始终平分赤道，即通过地心。

1、晨昏线的判读一是根据地球自转方向判断：顺着地球自转方向，由昼半球过渡到夜半球的分界线是昏线，反之是晨线。

2、判定太阳直射点的经纬度位置太阳直射点的经度在日照图上是平分昼半球的经线所在的经度。

如图一、图二、图三中，太阳直射点经度均为150˚E，图四中，晨昏圈与经线圈重合，太阳直射点的纬度为0˚ (赤道)。

图二、图五中，晨昏圈与极圈相切，且北极圈内为受光半球，南极圈内为背光半球，即太阳直射23˚26'N(北回归线)。

图三、图六中，晨昏线与极圈相切，且北极圈内为背光半球，南极圈内为受光半球·，即太阳直射在23˚26'S(南回归线)。

3、判定某地地方时一是晨线与赤道交点所在经线上的地方时为6时，昏线与赤道交点所在经线上的地方时为18时。

图一中，AB为晨线，60˚E上的地方时为6时，晨线背面对应的是昏线，则与60˚E正相对的120˚W上的地方时为18时。

光照图的判读原理及方法光照图由于观察角度不同，其在平面上的投影也就不同，因此光照图可以分为俯视图、侧视图、局部图、展开图、复合图等。

总之光照图复杂多样，千变万化，往往是高考学生能力考察的重要切入点。

一．细细体会光照图的三个要点：在光照图中往往会出现一个或几个至关重要的点，它们分别是直射点、交点、切点。

这几个点往往隐藏了经度、纬度、地方时等重要条件或特征，并且相互间存在一定的关系，它们是解题的关键点。

因此读光照图时，要紧抓这几个要点，挖掘隐藏条件或信息。

1．直射点(A)：即太阳光线垂直照射的地点，该点通常有以下特征：（1）A点在昼半球，且正午太阳高度角为900（或物体的影长为一点）；（2）A点所在经线地方时为12时；（3）A点与极昼现象在同一个半球（无极昼现象或昼夜平分时，直射点纬度为00，即在赤道上）；2．交点(D、B)：即晨昏线与赤道的两个交点，该点有以下特征。

（1）交点（D）：即晨线与赤道的交点，该点所在经线地方时为6时；东侧为昼半球，西侧为夜半球；太阳高度为零。

（2）交点（B）：即昏线与赤道的交点，该点所在经线地方时为18时；东侧为夜半球，西侧为昼半球；太阳高度为零；。

3．切点(E、F)：即晨昏线与纬线圈两个切点(E、F)。

（1）切点(E、F)所在纬线圈以内的地区为极昼、极夜现象的区域；（2）切点（E）：E点所在经线地方时为0时（日期变更的自然界线）；E点有极昼现象；太阳高度为零；（3）点（F）： F点所在经线地方时为12时；F点有极夜现象；太阳高度为零；4．三个要点的位置关系：由于太阳光线与晨昏线所在平面垂直，因此直射点与交点、切点的存在以下关系：（1）交点B、D经度大小互补且位于异侧；纬度相同且均在赤道。

（2）切点E、F经度大小互补且位于异侧；纬度相同且位于异侧。

（3）直射点（A）与地方时为12时（或有极夜现象）的切点（F）经度相同。

（4）直射点（A）与两个交点（B、D）在经度上相隔900（5）直射点（A）与两个切点（E、F）在纬度上是相隔900，且纬度大小互余，直射点（A）与极昼现象在同一个半球（无极昼现象或昼夜平分时，直射点纬度为00，即在赤道上）。

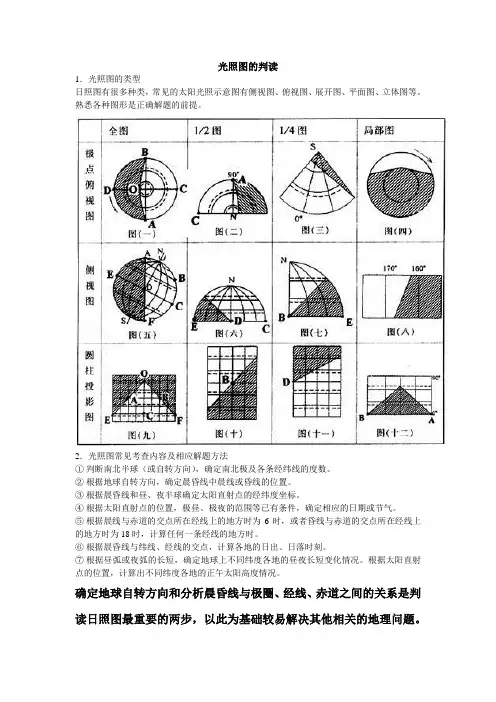

光照图的判读
1．光照图的类型
日照图有很多种类，常见的太阳光照示意图有侧视图、俯视图、展开图、平面图、立体图等。

熟悉各种图形是正确解题的前提。

2．光照图常见考查内容及相应解题方法
①判断南北半球（或自转方向），确定南北极及各条经纬线的度数。

②根据地球自转方向，确定晨昏线中晨线或昏线的位置。

③根据晨昏线和昼、夜半球确定太阳直射点的经纬度坐标。

④根据太阳直射点的位置，极昼、极夜的范围等已有条件，确定相应的日期或节气。

⑤根据晨线与赤道的交点所在经线上的地方时为6时，或者昏线与赤道的交点所在经线上的地方时为18时，计算任何一条经线的地方时。

⑥根据晨昏线与纬线、经线的交点，计算各地的日出、日落时刻。

⑦根据昼弧或夜弧的长短，确定地球上不同纬度各地的昼夜长短变化情况。

根据太阳直射点的位置，计算出不同纬度各地的正午太阳高度情况。

确定地球自转方向和分析晨昏线与极圈、经线、赤道之间的关系是判读日照图最重要的两步，以此为基础较易解决其他相关的地理问题。

3．地球光照图的解题关键
虽然光照图的图形变化多，但只要抓住光照图中“特殊点、线、面、角和方向”这些关键，。

专题四——太阳光照图的判读- 2 -- 3 -- 4 -- 5 -以北半球为例，夏至日太阳直射北回归线，北半球昼最长，夜最短；冬至日太阳直射南回归线，北半球昼最短，夜最长；春分日(秋分日)太阳直射赤道，全球昼夜等长。

同时还要分清回答昼夜状况还是昼夜变化趋势，这就要注意以下规律：太阳直射点在哪个半球(南、北半球)，哪个半球昼长于夜；太阳直射点向哪方(南方、北方)移动，哪个半球昼变长夜变短。

7．判断晨线(黎明)或昏线(黄昏)首先明确图中给出的地球自转的方向和太阳光线的方向，如果地球自转方向向着太阳光线，此半球的晨昏线部分为晨线；如果地球自转方向背向太阳光线，此半球的晨昏线部分为昏线。

8．日出、日落(1)晨线上的各地同时日出，昏线上的各地同时日落。

（2）根据某地昼夜长短计算日出日落时刻，先计算出该地昼长的时间，然后以正午12时为起- 6 -点，减去昼长时间的1／2就是日出时间，加上昼长时间的1／2就是日落时间。

9．判断相对方向经线指示南北，向着北极是北方，向着南极就是南方；纬线指示东西，即左西右东。

10．地球自转、公转的速度(1)自转：自转的角速度各地相同，线速度由赤道向两极递减，两极既无角速度也无线速度。

（2）公转：夏至日速度较慢且还在变慢，冬至日速度较快且还在加快，因为地球公转，7月初经过远日点时速度最慢，1月初经过近日点时速度最快。

11．计算区时、地方时- 7 -明确太阳直射点的地方时为12时，晨线与赤道交点的地方时为6时，昏线与赤道交点的地方时为18时，经度相差15°，地方时相差1小时，经度相差1°，地方时相差4分钟。

再结合图中给出的经度信息，可计算区时。

12．计算昼夜长短计算某地的昼夜长短，首先应明确过该点的纬线圈在昼夜半球上各跨了多少经度，按每隔15°为1小时可计算出昼夜长短。

13．气压带的移动及气候类型的特点气压带的移动是随着太阳直射点的移动而移动，因而气压带在夏至日向北移，在冬至日向南移。
