光照图的判读方法

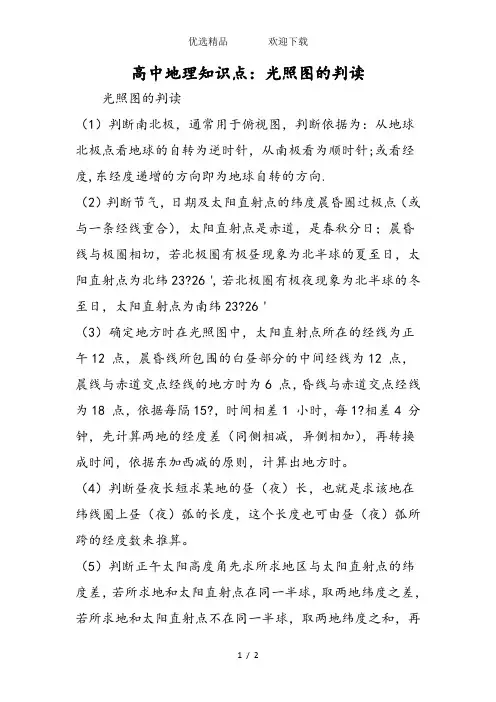

高中地理知识点：光照图的判读
光照图的判读
（1）判断南北极，通常用于俯视图，判断依据为：从地球北极点看地球的自转为逆时针，从南极看为顺时针;或看经度,东经度递增的方向即为地球自转的方向.
（2）判断节气，日期及太阳直射点的纬度晨昏圈过极点（或与一条经线重合），太阳直射点是赤道，是春秋分日；晨昏线与极圈相切，若北极圈有极昼现象为北半球的夏至日，太阳直射点为北纬23?26＇，若北极圈有极夜现象为北半球的冬至日，太阳直射点为南纬23?26＇
（3）确定地方时在光照图中，太阳直射点所在的经线为正午12 点，晨昏线所包围的白昼部分的中间经线为12 点，晨线与赤道交点经线的地方时为6 点，昏线与赤道交点经线为18 点，依据每隔15?，时间相差1 小时，每1?相差4 分钟，先计算两地的经度差（同侧相减，异侧相加），再转换成时间，依据东加西减的原则，计算出地方时。

（4）判断昼夜长短求某地的昼（夜）长，也就是求该地在纬线圈上昼（夜）弧的长度，这个长度也可由昼（夜）弧所跨的经度数来推算。

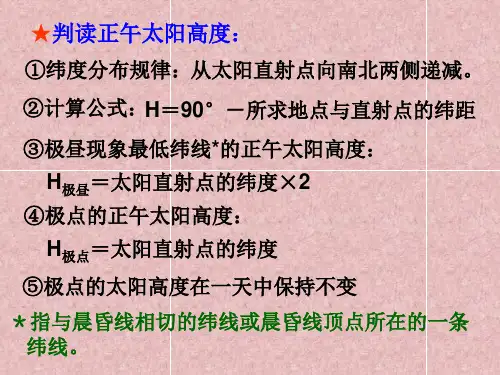

（5）判断正午太阳高度角先求所求地区与太阳直射点的纬度差，若所求地和太阳直射点在同一半球，取两地纬度之差，若所求地和太阳直射点不在同一半球，取两地纬度之和，再
用90?-两地纬度差即为所求地的正午太阳高度。

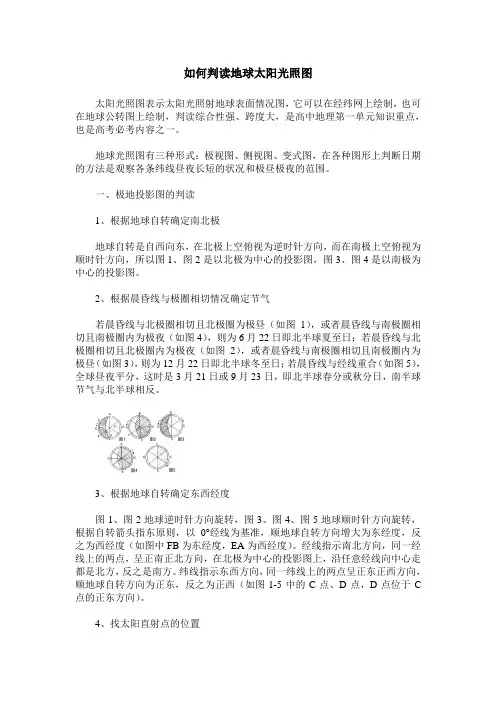

如何判读地球太阳光照图太阳光照图表示太阳光照射地球表面情况图，它可以在经纬网上绘制，也可在地球公转图上绘制，判读综合性强、跨度大，是高中地理第一单元知识重点，也是高考必考内容之一。

地球光照图有三种形式：极视图、侧视图、变式图，在各种图形上判断日期的方法是观察各条纬线昼夜长短的状况和极昼极夜的范围。

一、极地投影图的判读1、根据地球自转确定南北极地球自转是自西向东，在北极上空俯视为逆时针方向，而在南极上空俯视为顺时针方向，所以图1、图2是以北极为中心的投影图，图3、图4是以南极为中心的投影图。

2、根据晨昏线与极圈相切情况确定节气若晨昏线与北极圈相切且北极圈为极昼（如图1），或者晨昏线与南极圈相切且南极圈内为极夜（如图4），则为6月22日即北半球夏至日；若晨昏线与北极圈相切且北极圈内为极夜（如图2），或者晨昏线与南极圈相切且南极圈内为极昼（如图3），则为12月22日即北半球冬至日；若晨昏线与经线重合（如图5），全球昼夜平分，这时是3月21日或9月23日，即北半球春分或秋分日，南半球节气与北半球相反。

3、根据地球自转确定东西经度图1、图2地球逆时针方向旋转，图3、图4、图5地球顺时针方向旋转，根据自转箭头指东原则，以0°经线为基准，顺地球自转方向增大为东经度，反之为西经度（如图中FB为东经度，EA为西经度）。

经线指示南北方向，同一经线上的两点，呈正南正北方向，在北极为中心的投影图上，沿任意经线向中心走都是北方，反之是南方。

纬线指示东西方向，同一纬线上的两点呈正东正西方向，顺地球自转方向为正东，反之为正西（如图1-5中的C点、D点，D点位于C 点的正东方向）。

4、找太阳直射点的位置太阳直射点的纬度位置可根据日期来确定，冬至日太阳直射南回归线即23°26′S（如图2、图3），夏至日太阳直射北回归线即23°26′N（如图1、图4），春秋二分太阳直射赤道即0°（如图5）。

地球光照图的判读技巧江西省井冈山市宁冈中学（343609）龙吉忠一、判读技巧1、判断南、北半球①S、N分别为南极点和北极点；②根据地球自转方向“北逆南顺”来判断，即呈逆时针方向旋转为北半球，呈顺逆时针方向旋转为南北半球。

2、判断地方时（1）点：①晨线与赤道的交点所在经线的地方时为6时；②昏线与赤道的交点所在经线的地方时为18时；③太阳直射点所在经线的地方时为12时。

（2）线：①昼半球平分经线为12时；②夜半球平分经线为0时。

3、判断节气（1）根据以下地理现象可判定为二分（春分或秋分）：①太阳直射赤道；②全球昼夜平分；③晨昏线与经线重合。

（2）根据以下地理现象可判定为夏至：①太阳直射北回归线；②北极圈及其以北出现极昼，南极圈及其以南出现极夜。

（3）根据以下地理现象可判定为冬至：①太阳直射南回归线；②北极圈及其以北出现极夜，南极圈及其以南出现极昼。

4、判断方向（1）侧视图：“上北下南，左西右东”。

（2）经线指示东西方向，纬线指示南北方向。

（3）有指向标的根据指向标确定方向。

（4）极视图：①东西：找出两点之间的劣弧，顺着地球自转的方向画箭头，位于箭头前方的点则更东，位于箭头后方的点则更西。

②南北：离北极点更近的点则更北；离南极点更近的点则更南。

5、判断晨线、昏线（1）晨线：画出地球自转方向箭头，由夜半球进入昼半球的分界线；（2）昏线：画出地球自转方向箭头，由昼半球进入夜半球的分界线。

6、求昼长、夜长（1）昼长＝昼弧∕15°昼长＝（12－日出地方时）×2（1）夜长＝夜弧∕15°夜长＝24－昼长7、求日出、日落时刻（1）日出时刻＝12－昼长∕2（2）日落时刻＝12＋昼长∕28、求正午太阳高度H＝90°－︱纬度差︱（说明：纬度差指当地纬度与太阳直射点纬度之差）二、例题解析地球光照图主要分为光照侧视图、光照极视图和矩形投影图三种类型，下面各举一例加以说明。

【例1】读“地球光照侧视图”，回答下列问题。

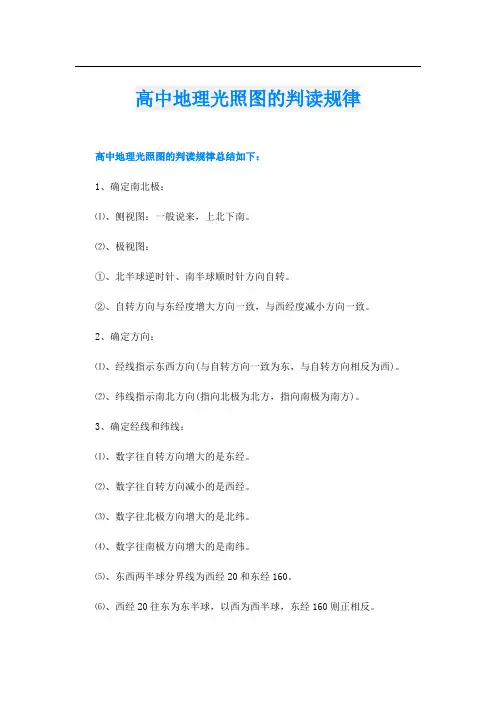

高中地理光照图的判读规律高中地理光照图的判读规律总结如下：1、确定南北极：⑴、侧视图：一般说来，上北下南。

⑵、极视图：①、北半球逆时针、南半球顺时针方向自转。

②、自转方向与东经度增大方向一致，与西经度减小方向一致。

2、确定方向：⑴、经线指示东西方向(与自转方向一致为东，与自转方向相反为西)。

⑵、纬线指示南北方向(指向北极为北方，指向南极为南方)。

3、确定经线和纬线：⑴、数字往自转方向增大的是东经。

⑵、数字往自转方向减小的是西经。

⑶、数字往北极方向增大的是北纬。

⑷、数字往南极方向增大的是南纬。

⑸、东西两半球分界线为西经20和东经160。

⑹、西经20往东为东半球，以西为西半球，东经160则正相反。

4、确定晨线和昏线：晨昏线(圈)是昼半球与夜半球的分界线。

⑴、顺着地球自转方向，由昼夜为昏线。

⑵、顺着地球自转方向，由夜昼为晨线。

5、确定日期和季节：⑴、北极圈内极昼，或南极圈内极夜为夏至日，日期为6月22日。

⑵、南极圈内极昼，或北极圈内极夜为冬至日，日期为12月22日。

⑶、晨昏线(圈)与经线重合，或北极、南极无极昼极夜为春分或秋分，日期分别为3月21日或9月23日。

6、确定太阳直射点的位置：在一天中，太阳依次直射南北回归线之间的某条纬线上的点，但在某时刻只能直射其中一点。

A、直射的经线：⑴、太阳直射点的经度是平分昼半球经线的度数，也就是地方时为12点的经线。

⑵、平分夜半球的经线，地方时为0点，在地球上与该经线背对的那条经线地方时为12点。

B、直射的纬线：⑴、北极圈内极昼或南极圈内极夜，太阳直射北回归线。

⑵、南极圈内极昼或北极圈内极夜，太阳直射南回归线。

⑶、晨昏线过南北极点，或晨昏线(圈)与某一条经线圈重合，太阳直射赤道。

⑷、北半球昼长夜短，直射点位于北半球，南半球昼长夜短，直射点位于南半球。

全球昼夜平分，直射点在赤道。

7、确定地方时：确定地方时，一般要参考下列几点的地方时。

⑴、晨线与赤道交点的地方时为6点，该点所在经线的地方时都为6点。

一、光照图的基本类型及判读方法按照投影的不同，光照图可分为侧视图、极视图和矩形图三大类。

以这三种光照图为基础，可衍生出许多变式图。

判读日照图时，要特别注意的是确定晨昏线与赤道的交点位置、晨昏线与纬线的切点位置、晨昏线与经线的位置关系。

1、侧视图侧视图是最常见的一种光照图，侧视图中一般北极在上，南极在下，赤道居中。

地轴是垂直或倾斜的直线。

此图中晨昏线为直线，其与经线的夹角等于太阳直射点的纬度，且与地轴交与地心，并与太阳光线垂直且平分赤道。

在二分日时，晨昏线过南北极点，且与经线重合;二至日时，晨昏线与南北极圈相切。

2、极地俯视图此类图是从南北极上空俯视地球观察到的半球昼夜分布状况。

图中同心圆代表纬线，外圆为赤道，圆心为极点。

以极点为中心的射线为经线。

在图中，只能看到晨昏线的一半。

二分日时，晨昏线为过极点的直线，全球昼夜平分；二至日时，晨昏线为弧线且与南北极圈相切。

3、圆柱投影图（矩形图）此图是以平面形式展示的光照图，是将南北极放大到与赤道一样长，所以，此种投影图与实际情况相比有很大的变形。

投影图缺乏立体感，判断依据主要是看晨昏线是否与极圈相切，看极圈内的极昼和极夜的分布情况，赤道上昼夜平分且日出6：00和日落18：00等情况来判断。

4、组合图与局部图这种图一般根据经度大小变化来确定东西方向，纬度变化来推测南北方向。

从而依据东西方向来确定晨昏线，在由晨昏线与赤道的交点或昼夜半球的中线确定6：00、18：00、12：00、0：00的经线。

二、光照图的解题技巧及隐含规律1、确定南北极(1）侧视图中，通常是上北下南。

(2）俯视图中，逆时针自转为北极，顺时针自转为南极(北逆南顺)。

（3）依据经度变化确定：东经度增大或西经度减小的方向为地球自转的方向，再根据自转方向确定南北极。

2、确定晨昏线（1）根据地球自转方向确定：按地球自转方向过晨昏线进入昼半球的是晨线，进入夜半球的是昏线。

（2）根据昼夜半球确定：位于昼半球西部边缘与夜半球的分界线为晨线，位于昼半球东部边缘与夜半球的分界线为昏线。

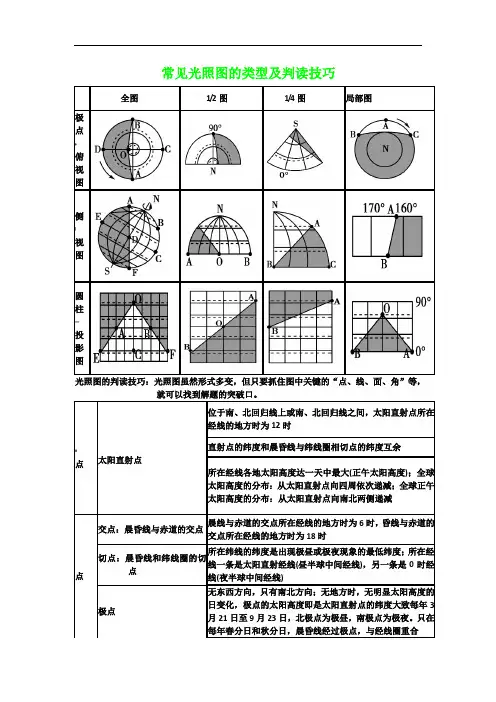

常见光照图的类型及判读技巧
全图1/2图1/4图局部图
极
点
：
俯
视
图
侧
)
视
图
圆
柱
—
投
影
图
光照图的判读技巧：光照图虽然形式多变，但只要抓住图中关键的“点、线、面、角”等，
#
点太阳直射点位于南、北回归线上或南、北回归线之间，太阳直射点所在经线的地方时为12时
直射点的纬度和晨昏线与纬线圈相切点的纬度互余
所在经线各地太阳高度达一天中最大(正午太阳高度)；全球太阳高度的分布：从太阳直射点向四周依次递减；全球正午太阳高度的分布：从太阳直射点向南北两侧递减
点交点：晨昏线与赤道的交点
晨线与赤道的交点所在经线的地方时为6时，昏线与赤道的
交点所在经线的地方时为18时
切点：晨昏线和纬线圈的切
点
所在纬线的纬度是出现极昼或极夜现象的最低纬度；所在经
线一条是太阳直射经线(昼半球中间经线)，另一条是0时经
线(夜半球中间经线)
极点
无东西方向，只有南北方向；无地方时，无明显太阳高度的
日变化，极点的太阳高度即是太阳直射点的纬度大致每年3
月21日至9月23日，北极点为极昼，南极点为极夜。

只在
每年春分日和秋分日，晨昏线经过极点，与经线圈重合
线的判读技巧
面和角的判读技巧。

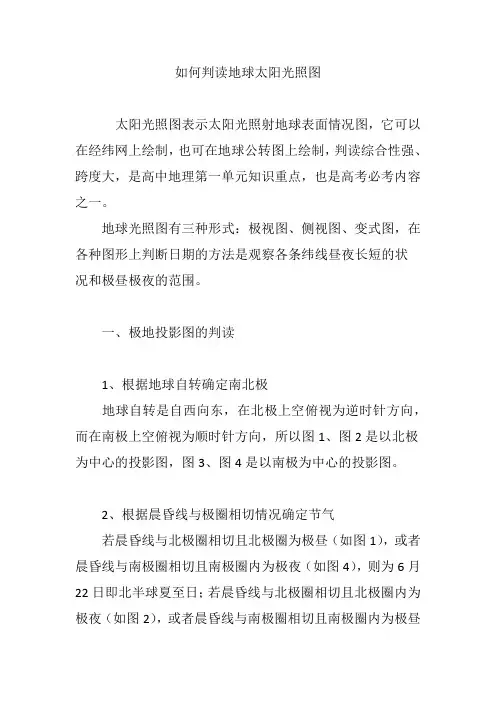

如何判读地球太阳光照图太阳光照图表示太阳光照射地球表面情况图，它可以在经纬网上绘制，也可在地球公转图上绘制，判读综合性强、跨度大，是高中地理第一单元知识重点，也是高考必考内容之一。

地球光照图有三种形式：极视图、侧视图、变式图，在各种图形上判断日期的方法是观察各条纬线昼夜长短的状况和极昼极夜的范围。

一、极地投影图的判读1、根据地球自转确定南北极地球自转是自西向东，在北极上空俯视为逆时针方向，而在南极上空俯视为顺时针方向，所以图1、图2是以北极为中心的投影图，图3、图4是以南极为中心的投影图。

2、根据晨昏线与极圈相切情况确定节气若晨昏线与北极圈相切且北极圈为极昼（如图1），或者晨昏线与南极圈相切且南极圈内为极夜（如图4），则为6月22日即北半球夏至日；若晨昏线与北极圈相切且北极圈内为极夜（如图2），或者晨昏线与南极圈相切且南极圈内为极昼（如图3），则为12月22日即北半球冬至日；若晨昏线与经线重合（如图5），全球昼夜平分，这时是3月21日或9月23日，即北半球春分或秋分日，南半球节气与北半球相反。

3、根据地球自转确定东西经度图1、图2地球逆时针方向旋转，图3、图4、图5地球顺时针方向旋转，根据自转箭头指东原则，以0°经线为基准，顺地球自转方向增大为东经度，反之为西经度（如图中FB为东经度，EA为西经度）。

经线指示南北方向，同一经线上的两点，呈正南正北方向，在北极为中心的投影图上，沿任意经线向中心走都是北方，反之是南方。

纬线指示东西方向，同一纬线上的两点呈正东正西方向，顺地球自转方向为正东，反之为正西（如图1-5中的C点、D点，D点位于C 点的正东方向）。

4、找太阳直射点的位置太阳直射点的纬度位置可根据日期来确定，冬至日太阳直射南回归线即23°26′S（如图2、图3），夏至日太阳直射北回归线即23°26′N（如图1、图4），春秋二分太阳直射赤道即0°（如图5）。

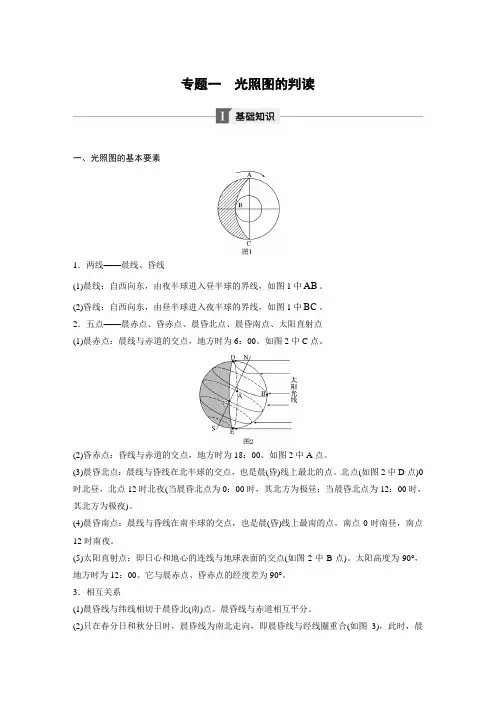

专题一光照图的判读一、光照图的基本要素1．两线——晨线、昏线(1)晨线：自西向东，由夜半球进入昼半球的界线，如图1中AB。

(2)昏线：自西向东，由昼半球进入夜半球的界线，如图1中BC。

2．五点——晨赤点、昏赤点、晨昏北点、晨昏南点、太阳直射点(1)晨赤点：晨线与赤道的交点，地方时为6：00。

如图2中C点。

(2)昏赤点：昏线与赤道的交点，地方时为18：00。

如图2中A点。

(3)晨昏北点：晨线与昏线在北半球的交点，也是晨(昏)线上最北的点。

北点(如图2中D点)0时北昼，北点12时北夜(当晨昏北点为0：00时，其北方为极昼；当晨昏北点为12：00时，其北方为极夜)。

(4)晨昏南点：晨线与昏线在南半球的交点，也是晨(昏)线上最南的点。

南点0时南昼，南点12时南夜。

(5)太阳直射点：即日心和地心的连线与地球表面的交点(如图2中B点)。

太阳高度为90°，地方时为12：00。

它与晨赤点、昏赤点的经度差为90°。

3．相互关系(1)晨昏线与纬线相切于晨昏北(南)点。

晨昏线与赤道相互平分。

(2)只在春分日和秋分日时，晨昏线为南北走向，即晨昏线与经线圈重合(如图3)，此时，晨昏圈与地轴夹角为0°；二至日时，晨昏线与经线圈斜交(如图4)，此时，晨昏圈与地轴夹角为23°26′。

(3)晨昏北点到北极点的纬度差(如图4NA)＝晨昏南点到南极点的纬度差(如图4BS)＝直射点到赤道的纬度差＝直射点的纬度度数。

(4)太阳直射点的纬度与切点的纬度之和始终等于90°(互余)。

二、光照图的类型1．地球侧视图一般北极在上、南极在下，赤道为一直线、居中，晨昏线与太阳光线垂直，并平分赤道；二分日时，晨昏线起止于南北两极点，二至日时，晨昏线起止于与南北极圈相切的两切点，除二分日以外的时间，晨昏线与极地的某两纬线圈(纬度度数相同)相切。

以上三图在纵切面上昼夜半球平分，下面的三图为对应的在纵切面上昼夜半球不等分。

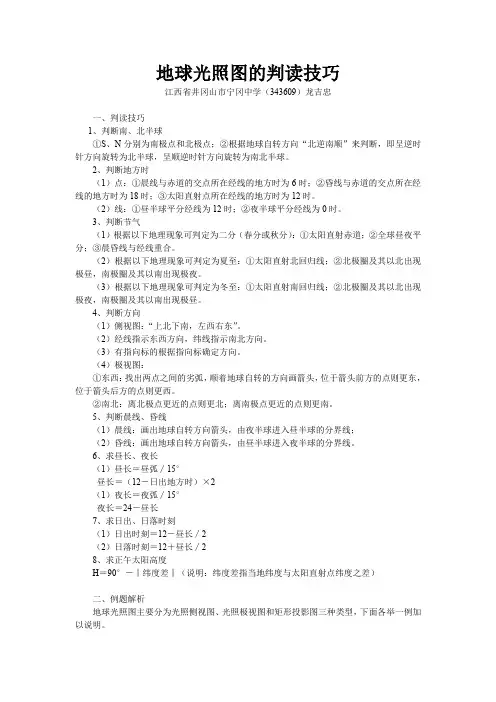

地球光照图的判读技巧一、判读技巧1、判断南、北半球①S、N分别为南极点和北极点；②根据地球自转方向“北逆南顺”来判断，即呈逆时针方向旋转为北半球，呈顺逆时针方向旋转为南北半球。

2、判断地方时（1）点：①晨线与赤道的交点所在经线的地方时为6时；②昏线与赤道的交点所在经线的地方时为18时；③太阳直射点所在经线的地方时为12时。

（2）线：①昼半球平分经线为12时；②夜半球平分经线为0时。

3、判断节气（1）根据以下地理现象可判定为二分（春分或秋分）：①太阳直射赤道；②全球昼夜平分；③晨昏线与经线重合。

（2）根据以下地理现象可判定为夏至：①太阳直射北回归线；②北极圈及其以北出现极昼，南极圈及其以南出现极夜。

（3）根据以下地理现象可判定为冬至：①太阳直射南回归线；②北极圈及其以北出现极夜，南极圈及其以南出现极昼。

4、判断方向（1）侧视图：“上北下南，左西右东”。

（2）经线指示东西方向，纬线指示南北方向。

（3）有指向标的根据指向标确定方向。

（4）极视图：①东西：找出两点之间的劣弧，顺着地球自转的方向画箭头，位于箭头前方的点则更东，位于箭头后方的点则更西。

②南北：离北极点更近的点则更北；离南极点更近的点则更南。

5、判断晨线、昏线（1）晨线：画出地球自转方向箭头，由夜半球进入昼半球的分界线；（2）昏线：画出地球自转方向箭头，由昼半球进入夜半球的分界线。

6、求昼长、夜长（1）昼长＝昼弧∕15°昼长＝（12－日出地方时）×2（1）夜长＝夜弧∕15°夜长＝24－昼长7、求日出、日落时刻（1）日出时刻＝12－昼长∕2（2）日落时刻＝12＋昼长∕28、求正午太阳高度H＝90°－︱纬度差︱（说明：纬度差指当地纬度与太阳直射点纬度之差）二、例题解析地球光照图主要分为光照侧视图、光照极视图和矩形投影图三种类型，下面各举一例加以说明。

【例1】读“地球光照侧视图”，回答下列问题。

（1）此时为（节气）日（北半球）前后，太阳直射点的纬度是。
