地球日照图的判读

日照图按投影面的不同可分为三类，侧视图、俯视图和变式图。

侧视图俯视图变式图第一步先判读南北半球第二步判读晨昏线。

根据地球自传方向，由昼进入夜的是昏线，由夜进入昼的是晨线第三步判读：根据两极地区的日照情况判断日期或直射点的纬度。

依据是1．北极圈内出现极昼，南极圈出现极夜，6月22日，太阳直射北回归线；2．北极圈内出现极夜，南极圈出现极昼，12月22日，太阳直射南回归线；3．全球各地昼夜平分（晨昏线与经线重合），3月21日或9月23日，太阳直射赤道。

第四步判读确定地方时。

判断依据：首先从晨昏线与赤道的交点入手。

晨线与赤道相交的点及这个点所在经线为地方时6时，昏线与赤道相交的点及这个点所在经线为18时。

第五步判读确定直射点经度或判断时间。

依据是昼半球（白天）的中间经线为太阳直射经线，时间为12时。

夜半球的中间经线的时间为24时或者0时地球是一个不透明、不发光的球体，平行的太阳光线只能照亮地球的一半，从而产生了昼夜半球，昼夜半球的分界线是晨昏线。

晨昏线的特点是：一是始终与太阳光线垂直，二是始终平分赤道，即通过地心。

1、晨昏线的判读一是根据地球自转方向判断：顺着地球自转方向，由昼半球过渡到夜半球的分界线是昏线，反之是晨线。

2、判定太阳直射点的经纬度位置太阳直射点的经度在日照图上是平分昼半球的经线所在的经度。

如图一、图二、图三中，太阳直射点经度均为150˚E，图四中，晨昏圈与经线圈重合，太阳直射点的纬度为0˚ (赤道)。

图二、图五中，晨昏圈与极圈相切，且北极圈内为受光半球，南极圈内为背光半球，即太阳直射23˚26'N(北回归线)。

图三、图六中，晨昏线与极圈相切，且北极圈内为背光半球，南极圈内为受光半球·，即太阳直射在23˚26'S(南回归线)。

3、判定某地地方时一是晨线与赤道交点所在经线上的地方时为6时，昏线与赤道交点所在经线上的地方时为18时。

图一中，AB为晨线，60˚E上的地方时为6时，晨线背面对应的是昏线，则与60˚E正相对的120˚W上的地方时为18时。

日照图判读的技巧分析安徽马鞍山卢大亮日照图主要的构成要素包括：一是点：太阳直射点、晨昏线与纬线相切的某点、晨昏线与赤道的交点等；二是线：经纬线、晨昏线、太阳光线、零点线、国际日期变更线等；三是面：夜半球和昼半球。

日照图有两种主要状态：一是静态图：反映地球某一特定时间世界各地的时间状况；二是动态图：包括由于地球自转而导致的地方时和日期的更替以及由于地球公转而导致的季节更替。

一、日照图上的信息1. 日照图上的时间信息：①地方时和区时：昼半球的中央经线为12时，夜半球的中央经线为24时（或0时）；晨线与赤道的交点为6时，昏线与赤道的交点为18时。

②日期：包括根据国际日期变更线（定线）、0点线或24点线（动线）判断“新的一天”与“旧的一天”，以及夏至、冬至、春分、秋分等特殊日期的判定。

③季节：可以根据太阳直射点的纬度、太阳高度角、昼夜长短情况、地球在公转轨道上的位置等判断该半球的季节。

2. 日照图上的空间信息：某些地理现象既有明显的时间性，又有明显的空间性，所以地理现象是地理时空问题的结合点。

地理时间计算与地理现象的联系，鲜明地体现了地理学科的综合性特征，因此也成为高考时空题中经常涉及的问题。

在高考地理复习中，应该从“时间”和“空间”两个方面把握各种地理现象，才能熟练地进行“时空转换”，真正提高复习效率。

如太阳直射点的南北移动、正午太阳高度角的空间分布与季节变化、昼夜长短的空间分布与季节变化等。

例1. 下图所示范围为昼半球，其中A点（78°N，12°E）位于我国新建的北极科考站黄河站附近，B 点与A点处于同一经线圈上，此时正值北极科考的好季节，读图回答（1）~（2）题：（1）图示时刻北京时间为（）A. 7时12分B. 7时C. 19时12分D. 19时（2）下列关于此时现象的叙述，正确的是（）A. 太阳直射点将向北移B. 为长江流域早稻播种季节C. 地球公转速度变快D. 直布罗陀表层海水向西流解析：（1）本题的情境很简单，是通过日照图来考查具体的地理知识的，但本题没有空间立体图，给出的是平面图，所以我们首先要将立体的图分析出来（如下图）。

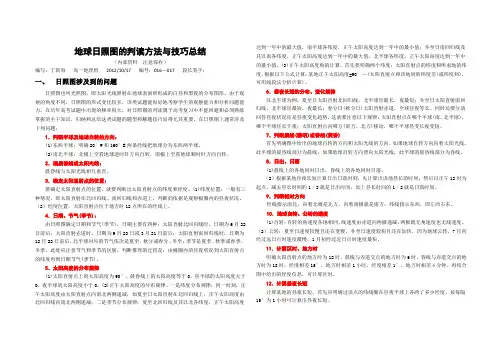

地球日照图的判读方法与技巧总结（内部资料注意保存）编写：丁新海高一地理组2012/10/17 编号：016—017 段长签字：一、日照图涉及到的问题日照图也叫光照图，即太阳光线照射在地球表面所形成的白昼和黑夜的分布图形。

由于观察的角度不同，日照图的形式变化较多，该类试题能很好地考察学生的观察能力和分析问题能力，在历年高考试题中出现的频率很大，对日照图的判读属于高考复习中不能回避和必须熟练掌握的主干知识，归纳和总结这类试题的题型和解题技巧显得尤其重要。

在日照图上通常涉及下列问题：1．判断半球及地球自转的方向：(1)东西半球：明确20°W和160°E两条经线把地球分为东西两半球。

(2)南北半球：北极上空看地球逆时针方向自转，南极上空看地球顺时针方向自转。

2．画晨昏线或太阳光线：晨昏线与太阳光线相互垂直。

3．确定太阳直射点的位置：要确定太阳直射点的位置，就要判断出太阳直射点的纬度和经度。

(1)纬度位置：一般有三种情况，即太阳直射在北回归线、南回归线和赤道上，判断的依据是观察极圈内的昼夜状况。

（2）经度位置：太阳直射点位于地方时12点所在的经线上。

4．日期、节气(季节)：由日照图确定日期和节气(季节)，日期主要有四种：太阳直射北回归线时，日期为6月22日前后；太阳直射赤道时，日期为9月23日或3月21日前后；太阳直射南回归线时，日期为12月22日前后。

北半球对应的节气依次是夏至、秋分或春分、冬至；季节是夏季、秋季或春季、冬季，此处应注意节气和季节的区别。

判断推理的过程是：由极圈内的昼夜状况到太阳直射点的纬度再到日期节气(季节)。

5．太阳高度的分布规律(1)太阳直射点上的太阳高度为90°，晨昏线上的太阳高度等于0，昼半球的太阳高度大于0，夜半球的太阳高度小于0。

(2)正午太阳高度的分布规律。

一是纬度分布规律：同一时刻，正午太阳高度由太阳直射点向南北两侧递减，如夏至日太阳直射在北回归线上，正午太阳高度由北回归线向南北两侧递减；二是季节分布规律：夏至北回归线及其以北各纬度，正午太阳高度达到一年中的最大值，南半球各纬度，正午太阳高度达到一年中的最小值；冬至日南回归线及其以南各纬度，正午太阳高度达到一年中的最大值，北半球各纬度，正午太阳高度达到一年中的最小值。

高中地理：日照图判读的基本方法日照图是自然地理中的难点，它有多种表现形式，常见的有侧视图和俯视图（极视图）两种。

日照图判读的基本方法如下：1、确定晨昏线（1）明确图中线（圈）的含义及晨昏线的画法：侧视图：大圆为经线圈，横直径为赤道，晨昏线为直线，与太阳光线垂直且平分赤道，二分日过南北极点，二至日与南北极圈相切。

俯视图：中心为极点，外圆为赤道，半径为经线，晨昏线在二分日为过极点（圆心）的直线，与太阳光线垂直，平分圆（与经线重合），二至日为弧线与南北极圈相切。

（2）确定晨线和昏线：顺着地球自转的方向，由昼进入夜的分界线为昏线，由夜进入昼的分界线为晨线。

2、确定南北半球或南北极①侧视图，通常是上北下南（特例除外）。

②从自转方向上看，逆时针自转为北半球，顺时针自转为南半球。

③从经度数排列上看，自转方向与东经度数由小到大（或西经度数由大到小）的排列方向相同。

3、季节或日期的确定①利用北半球的昼夜长短情况来判定：北半球昼长夜短或北极地区是极昼，则是北半球的夏半年；反之则为冬半年。

②利用太阳直射点的位置确定。

4、确定太阳直射点的地理坐标①太阳直射经线的确定：A. 地方时12时的经线。

B. 平分昼半球的经线（侧视图即为大圆面向太阳光线的那一半）。

C. 根据已知某经线的时间来计算。

D. 直立物体影长为零的地区所在的经线。

②直射纬线的确定：A. 利用极昼、极夜的范围计算（晨昏线与经线重合，则为二分日，太阳直射赤道；晨昏线与经线相切，北极圈以内出现极昼，为北半球夏至日，太阳直射北回归线；北极圈以内出现极夜，为北半球冬至日，太阳直射南回归线）。

B. 直立物体影长为零的地区所在的纬线。

C. 利用晨昏线相切的纬度计算：直射纬度＝90°－相切纬度（北半球昼长则直射北半球）。

D. 利用某地的正午太阳高度计算。

5、时间的确定①晨昏线与赤道的交点时间：晨线与赤道交点所在经线的地方时是6时，昏线与赤道交点所在经线的地方时是18时。

日照图的形式及判读要点一、 日照图的基本形式及其变式日照图也叫光照图，即太阳光线照射在地球表面所形成的白昼和黑夜的分布图形。

按投影情况的不同可分为正侧视图、斜侧视图、极地俯视图和矩形投影图。

（一） 正侧视图：变换角度的常见形式见图1（①是地轴右倾66°34′时的正侧视图，②是把地轴画成不倾斜时的正侧视图，③是地轴左倾66°34′时的正侧视图）、昼夜范围情况变化的常见形式见图2（①是春、秋分日夜半球的正侧视图，②是春、秋分日昼夜半球不相等时的正侧视图，③是夏至日时显示昼夜半球不相等时的正侧视图）、选取局部的常见形式见图3（①为南北半球以某一经线为轴东西扭转的侧视复合图，②为沿某一经线圈切开南北翻转的侧视复合图。

）斜侧视图也可以看作是介于正侧视图与极地俯视图之间的过渡形式，常见形式见图4（①是北极附近的斜侧视图，②是南极附近的斜侧视图）（二） 极地俯视图的常见及其局部形式见图5（①为以北极为中心的北半球俯视图，②为以南极为中心的南半球局部地区俯视图，③为沿赤道切开南北翻转而成的极点俯视复合图，④为沿某一经线圈切开再扭转而成的极点俯视复合图）（四）矩形图的常见及其局部形式见图6（ ①为夏至日全球矩形日照图，②为冬至日东半球矩形日照图，③为夏至日地球局部地区日照图 ）二、 日照图的判读要点1．判断晨昏线。

晨昏线是昼半球和夜半球的分界线，它始终平分赤道，并总是和太阳光线垂直。

一方面可以根据地球自转方向来区分晨线和昏线。

在该线上找一点，随着地球的自转，若该点从夜半球进入昼半球是晨线，若该点从昼半球进入夜半球是昏线（读者可思考第一部分图中的晨线和昏线）。

在正侧视图上如太阳光线在右侧，则图中显示的是晨线，如太阳光线在左侧，则图中显示的是昏线，其他全球性光照示意图上都既有晨线又有昏线。

另一方面可以利用地方时判断晨线和昏线。

因为赤道全年昼夜等长，所以从地方时看，都是6点日出，18点日落。

若晨昏线与赤道交点的地方时为6点，则为晨线；若为18点，则为昏线。

2012届高考第一轮复习的提高资料第一单元宇宙中的地球日照图的判读日照图：光照图是太阳光线照射在地球表面形成的昼夜分布图。

一、日照图的类型：由于观察的角度和位置不同，日照图种类众多，大致可分为公转位置图、侧视图、俯视图、平面图、坐标图、直观图和变式图。

1.公转位置图：地球在公转过程中，地轴的空间指向和黄赤交角的大小，在一定时期内可以看作是不变的,同时地球自转和公转的方向一致，由于观察的角度不同，公转位置图有多种变化。

读这类图型的关键是看三点：一是自转和公转要一致，二是逆时针转为北极上空的俯视图，顺时针转为南极上空的俯视图，三是近日点时，太阳直射在南半球，远日点时，太阳直射在北半球。

如右图中，A点位于近日点附近，太阳直射点应位于南半球，图中画出赤道，便可看出太阳直射在南半球，按节气划分，A点为北半球冬至日（12月22日），B点为北半球的春分（3月21日），C点为北半球夏至日（6月22日），D点为北半球的秋分日（9月23日）。

再如右图中，自转和公转方向均为顺时针方向，为南半球上空俯视图，A点为近日点附近，太阳直射在南半球，在图中画出赤道，便可看出地球位于A点时，太阳直射在北半球，按节气划分，A点为北半球冬至日（12月22日），D点为北半球的春分（3月21日），C点为北半球夏至日（6月22日），B点为北半球的秋分日（9月23日）。

2. 侧视图：（1）完整图首先从地球自转运动的方向判断南、北极，如果是逆时针方向转，那么，图的上端为北极，如果是顺时针方向转，则图的上端为南极，有些图需要根据经度来判别地球自转方向，向东度数越来越大为东经，反之为西经。

其次，观察南北极地区的极昼和极夜情况，如整个北极圈内为极昼时（整个南极圈内为极夜），太阳直射在北回归线，日期为6月22日。

（2）局部图（以上列中间图为例）：（3）侧视图的各种变式：3. 俯视图：（1）完整图首先根据自转方向判断南北极点，俯视图圆心为北极点或南极点，最外的大圆为赤道，如果自转方向是逆时针的，则圆心为北极点，如果自转方向是是顺时针，则圆心是南极点，也可根据经度判断地球自转方向，向东度数越来越大为东经，反之为西经。
