作业建筑给排水施工图识读.

给排水工程施工图的识读排水工程施工图主要包括工程的平面布置图、剖面图、构筑物图等内容。

对这些图纸进行识读，需要具备一定的技术知识和经验。

下面将从几个方面介绍排水工程施工图的识读方法。

一、平面布置图的识读1.了解工程的总体布局：从平面布置图中可以看出工程的总体布局，包括道路、建筑物、管道等的位置和布置情况。

了解工程的总体布局可以帮助施工单位明确工程范围和施工任务，做好施工准备工作。

2.理解排水系统的布置：平面布置图上会标注排水管道、井口、沟槽等相关信息，施工单位需要根据这些信息了解排水系统的布置情况，确保施工过程中不会影响排水系统的正常运行。

3.注意设计标高和坡度：在平面布置图中会标注管道和构筑物的设计标高和坡度，这些信息对于排水系统的排水效果至关重要。

施工单位需要仔细查看这些数据，确保施工过程中按照设计要求施工。

二、剖面图的识读1.理解交叉剖面和纵断面：剖面图中通常包括交叉剖面和纵断面，通过这些图纸可以了解管道和构筑物的具体情况，包括尺寸、形状等。

施工单位需要根据这些信息确定施工方法和工艺。

2.注意排水管道的材质和连接方式：剖面图上会标注排水管道的材质和连接方式，施工单位需要根据这些信息选择合适的材料和连接方式进行施工，确保排水系统的稳定和可靠性。

3.关注管道的埋设深度和覆土厚度：剖面图上还会标注管道的埋设深度和覆土厚度，施工单位需要根据这些信息确定管道的埋设深度和覆土厚度，确保排水系统的安全和稳定。

三、构筑物图的识读1.了解构筑物的类型和功能：构筑物图上会标注排水井口、检查井、散水口等构筑物的类型和功能，施工单位需要根据这些信息确定构筑物的施工位置和布置方式。

2.注意构筑物的尺寸和形状：构筑物图上还会标注构筑物的尺寸和形状，施工单位需要根据这些信息确定构筑物的尺寸和形状，确保构筑物的功能和使用效果。

通过对排水工程施工图的认真识读和理解，施工单位可以准确把握工程的要求和设计要求，确保施工过程中按照设计要求进行施工，保证工程的质量和进度。

项目三给排水施工图识读第一节建筑给水系统一、建筑给水系统的分类建筑给水系统是供应建筑内部和小区范围内的生活用水、生产用水和消防用水的系统，它包括建筑内部给水与小区给水系统。

而建筑内部的给水系统是将城镇给水管网或自备水源给水管网的水引人室内，经配水管送至生活、生产和消防用水设备，并满足各用水点对水量、水压和水质要求的冷水供应系统。

它与小区给水系统是以给水引入管上的阀门井或水表井为界。

建筑内部给水系统按用途可分为生活给水系统、生产给水系统、消防给水系统。

（1）生活给水系统生活给水系统是为住宅、公共建筑和工业企业内人员提供饮水和生活用水（淋浴、洗涤及冲厕、洗地等用水)的供水系统。

生活给水系统又可以分为单一给水系统和分质给水系统。

单一给水系统其水质必须符合现行国家规定的《生活饮用水卫生标准》，该水的水质必须确保居民终生饮用安全。

分质给水系统按照不同的水质标准分为符合《饮用净水水质标准》的直接饮用水系统，符合《生活饮用水卫生标准》的生活用水系统，符合《生活杂用水水质标准》的杂用水系统(中水系统)。

（2）生产给水系统指工业建筑或公共建筑在生产过程中使用的给水系统，供给生产设备冷却，原料和产品的洗涤，以及各类产品制造过程中所需的生产用水或生产原料。

生产用水对水质、水量、水压及可靠性等方面的要求应按生产工艺设计要求确定。

生产给水系统又可分为直流水系统、循环给水系统、复用水给水系统。

生产给水系统应优先设置循环或重复利用给水系统，并应利用其余压。

（3）消防给水系统消防给水系统是供给以水灭火的各类消防设备用水的供水系统。

根据《建筑设计防火规范》的规定，对某些多层或高层民用建筑、大型公共建筑、某些生产车间和库房等，必须设置消防给水系统。

消防用水对水质要求不高，但必须按照《建筑设计防火规范》保证供给足够的水量和水压。

上述三种基本给水系统，根据建筑情况、对供水的要求以及室外给水管网条件等，经过技术经济比较，可以分别设置独立的给水系统，也可以设置设置两种或三种合并的共用系统。

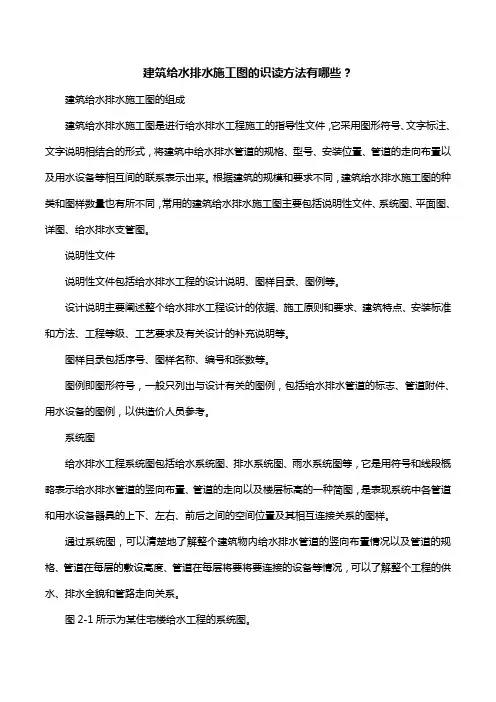

建筑给排水施工图识读5.1 建筑给排水施工图标准内容图纸是用标明尺寸的图形和文字来说明工程建筑、机械、设备等的结构、形状、尺寸及其他要求的一种技术文件,有纸质图及电子图之分。

图纸的图幅按《房屋建筑制图统一标准》(GB/T 50001—2017)分为A0(1 189 mm×841 mm),A1(841 mm×594 mm),A2(594 mm×420 mm),A3(420 mm×297 mm),A4(297 mm×210 mm)。

建筑工程施工图按专业分为总图、建筑施工图、结构施工图、给排水施工图、电气施工图、暖通施工图等。

其中,给排水施工图由专业目录、专业设计说明、工艺流程图、图例、设备材料清单、平面图、立(剖)面图、系统图、节点详图、大样图和标准图等组成。

1)专业目录专业目录是为了便于查阅和保管,将一个项目的施工图纸按专业分类,每个专业按相应的名称和顺序进行归纳整理编排而成的。

通过图纸专业目录,可以知道该项目每个专业图纸的图别、图名及数量。

2)专业设计说明专业设计说明是设计人员在图样上无法表明而又必须要建设单位和施工单位知道的一些技术和质量要求,一般以文字的形式加以说明,其内容包括工程设计的主要技术数据、竣工验收要求以及特殊注意事项。

给排水专业设计说明主要包括给水、消防、排水、热水、中水等相关设计的说明。

3)工艺流程图工艺流程图是整个管道系统工艺变化过程的原理图,是设备布置和管道布置等设计的依据,也是施工安装和操作运行的依据。

通过此图,可全面了解建筑物名称、设备编号、整个系统的仪表控制点,可以确切了解管道的材质、规格、编号、输送的介质与流向以及主要控制阀门等。

4)图例图例是对图纸中的管件、阀门等采用规定的符号加以表示,其并不完全反映事物的形象,只是示意性地表示具体的设备和管件。

因此要熟悉常用的图例,以便于流畅地识读图纸。

5)设备材料清单工程选用的主要材料及设备清单应列明材料类别、规格、数量,设备品种、规格和主要设计参数及尺寸。
