给排水工程施工图的识读排水工程施工图主要包括工程的平面布置图、剖面图、构筑物图等内容。
对这些图纸进行识读，需要具备一定的技术知识和经验。
下面将从几个方面介绍排水工程施工图的识读方法。
一、平面布置图的识读1.了解工程的总体布局：从平面布置图中可以看出工程的总体布局，包括道路、建筑物、管道等的位置和布置情况。
了解工程的总体布局可以帮助施工单位明确工程范围和施工任务，做好施工准备工作。
2.理解排水系统的布置：平面布置图上会标注排水管道、井口、沟槽等相关信息，施工单位需要根据这些信息了解排水系统的布置情况，确保施工过程中不会影响排水系统的正常运行。
3.注意设计标高和坡度：在平面布置图中会标注管道和构筑物的设计标高和坡度，这些信息对于排水系统的排水效果至关重要。
施工单位需要仔细查看这些数据，确保施工过程中按照设计要求施工。
二、剖面图的识读1.理解交叉剖面和纵断面：剖面图中通常包括交叉剖面和纵断面，通过这些图纸可以了解管道和构筑物的具体情况，包括尺寸、形状等。
施工单位需要根据这些信息确定施工方法和工艺。
2.注意排水管道的材质和连接方式：剖面图上会标注排水管道的材质和连接方式，施工单位需要根据这些信息选择合适的材料和连接方式进行施工，确保排水系统的稳定和可靠性。
3.关注管道的埋设深度和覆土厚度：剖面图上还会标注管道的埋设深度和覆土厚度，施工单位需要根据这些信息确定管道的埋设深度和覆土厚度，确保排水系统的安全和稳定。
三、构筑物图的识读1.了解构筑物的类型和功能：构筑物图上会标注排水井口、检查井、散水口等构筑物的类型和功能，施工单位需要根据这些信息确定构筑物的施工位置和布置方式。
2.注意构筑物的尺寸和形状：构筑物图上还会标注构筑物的尺寸和形状，施工单位需要根据这些信息确定构筑物的尺寸和形状，确保构筑物的功能和使用效果。
通过对排水工程施工图的认真识读和理解，施工单位可以准确把握工程的要求和设计要求，确保施工过程中按照设计要求进行施工，保证工程的质量和进度。

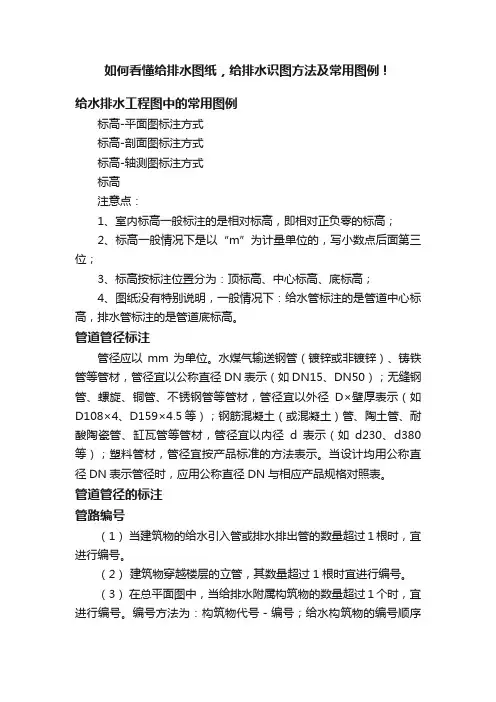

如何看懂给排水图纸，给排水识图方法及常用图例！给水排水工程图中的常用图例标高-平面图标注方式标高-剖面图标注方式标高-轴测图标注方式标高注意点：1、室内标高一般标注的是相对标高，即相对正负零的标高；2、标高一般情况下是以“m”为计量单位的，写小数点后面第三位；3、标高按标注位置分为：顶标高、中心标高、底标高；4、图纸没有特别说明，一般情况下：给水管标注的是管道中心标高，排水管标注的是管道底标高。
管道管径标注管径应以mm为单位。
水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示（如DN15、DN50）；无缝钢管、螺旋、铜管、不锈钢管等管材，管径宜以外径D×壁厚表示（如D108×4、D159×4.5等）；钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；塑料管材，管径宜按产品标准的方法表示。
当设计均用公称直径DN表示管径时，应用公称直径DN与相应产品规格对照表。
管道管径的标注管路编号（1）当建筑物的给水引入管或排水排出管的数量超过1根时，宜进行编号。
（2）建筑物穿越楼层的立管，其数量超过1根时宜进行编号。
（3）在总平面图中，当给排水附属构筑物的数量超过1个时，宜进行编号。
编号方法为：构筑物代号－编号；给水构筑物的编号顺序宜为：从水源到干管，再从干管到支管，最后到用户；排水构筑物的编号顺序宜为：从上游到下游，先干管后支管。
（4）当给排水机电设备的数量超过1台时，宜进行编号，并应有设备编号与设备名称对照表。
管路编号给水引入（排水排出）管编号表示方法建筑给排水施工图的主要内容建筑给排水施工图一般由图纸目录、主要设备材料表、设计说明、图例、平面图、系统图（轴测图）、施工详图等组成。
室外小区给排水工程，根据工程内容还应包括管道断面图、给排水节点图等。
平面布置图给水、排水平面图主要表达给水、排水管线和设备的平面布置情况。
建筑给排水施工图识读5.1 建筑给排水施工图标准内容图纸是用标明尺寸的图形和文字来说明工程建筑、机械、设备等的结构、形状、尺寸及其他要求的一种技术文件,有纸质图及电子图之分。
图纸的图幅按《房屋建筑制图统一标准》(GB/T 50001—2017)分为A0(1 189 mm×841 mm),A1(841 mm×594 mm),A2(594 mm×420 mm),A3(420 mm×297 mm),A4(297 mm×210 mm)。
建筑工程施工图按专业分为总图、建筑施工图、结构施工图、给排水施工图、电气施工图、暖通施工图等。
其中,给排水施工图由专业目录、专业设计说明、工艺流程图、图例、设备材料清单、平面图、立(剖)面图、系统图、节点详图、大样图和标准图等组成。
1)专业目录专业目录是为了便于查阅和保管,将一个项目的施工图纸按专业分类,每个专业按相应的名称和顺序进行归纳整理编排而成的。
通过图纸专业目录,可以知道该项目每个专业图纸的图别、图名及数量。
2)专业设计说明专业设计说明是设计人员在图样上无法表明而又必须要建设单位和施工单位知道的一些技术和质量要求,一般以文字的形式加以说明,其内容包括工程设计的主要技术数据、竣工验收要求以及特殊注意事项。
给排水专业设计说明主要包括给水、消防、排水、热水、中水等相关设计的说明。
3)工艺流程图工艺流程图是整个管道系统工艺变化过程的原理图,是设备布置和管道布置等设计的依据,也是施工安装和操作运行的依据。
通过此图,可全面了解建筑物名称、设备编号、整个系统的仪表控制点,可以确切了解管道的材质、规格、编号、输送的介质与流向以及主要控制阀门等。
4)图例图例是对图纸中的管件、阀门等采用规定的符号加以表示,其并不完全反映事物的形象,只是示意性地表示具体的设备和管件。
因此要熟悉常用的图例,以便于流畅地识读图纸。
5)设备材料清单工程选用的主要材料及设备清单应列明材料类别、规格、数量,设备品种、规格和主要设计参数及尺寸。
建筑给水排水施工图的识读方法有哪些？建筑给水排水施工图的组成建筑给水排水施工图是进行给水排水工程施工的指导性文件，它采用图形符号、文字标注、文字说明相结合的形式，将建筑中给水排水管道的规格、型号、安装位置、管道的走向布置以及用水设备等相互间的联系表示出来。
根据建筑的规模和要求不同，建筑给水排水施工图的种类和图样数量也有所不同，常用的建筑给水排水施工图主要包括说明性文件、系统图、平面图、详图、给水排水支管图。
说明性文件说明性文件包括给水排水工程的设计说明、图样目录、图例等。
设计说明主要阐述整个给水排水工程设计的依据、施工原则和要求、建筑特点、安装标准和方法、工程等级、工艺要求及有关设计的补充说明等。
图样目录包括序号、图样名称、编号和张数等。
图例即图形符号，一般只列出与设计有关的图例，包括给水排水管道的标志、管道附件、用水设备的图例，以供造价人员参考。
系统图给水排水工程系统图包括给水系统图、排水系统图、雨水系统图等，它是用符号和线段概略表示给水排水管道的竖向布置、管道的走向以及楼层标高的一种简图，是表现系统中各管道和用水设备器具的上下、左右、前后之间的空间位置及其相互连接关系的图样。
通过系统图，可以清楚地了解整个建筑物内给水排水管道的竖向布置情况以及管道的规格、管道在每层的敷设高度、管道在每层将要将要连接的设备等情况，可以了解整个工程的供水、排水全貌和管路走向关系。
图2-1所示为某住宅楼给水工程的系统图。
平面图平面图是表示给水排水工程管道支管平面走向布置及与用水设备连接情况等的平面布置图，是进行给水排水工程安装的主要依据。
给水排水平面图是以建筑平面图为依据，在图上详细绘出给水排水进水、排水管道的平面走向，立管、用水设备等的相对安装位置，并且详细表示出管道的型号、规格等。
并通过图例符号将某些系统图无法表现的设计意图表达出来，用以具体指导施工，如给水排水管道的进户长度等。
图22所示为某住宅楼给水排水平面图。
第章建筑给排水施工图识读建筑给排水施工图是建筑工程中非常重要的一部分内容，施工图中包含了各种管道、设备的布局、尺寸、高度、材料、连接方式等详细信息，是指导施工、验收和维护的重要依据。
因此，准确识读建筑给排水施工图对于建筑从业人员来说是非常必要的。
一、建筑给排水施工图的基本要素建筑给排水施工图由图形和文字两部分组成。
图形部分是图中各种管道、设备、阀门和连接件的描绘，文字部分是图中所涉及的各种参数，如管道的尺寸、材料、流量等等。
建筑给排水施工图中常见的图形包括：平面图、立面图、剖面图和三维图。
平面图指从上方俯视平面的图形，用于显示建筑物各层的空间布局和管道、设备的位置；立面图指从建筑物侧面或正面看的图形，用于显示建筑物的高度、水平线和管道、设备在垂直方向的高度布局；剖面图指对建筑物进行切面展示的图形，用于揭示建筑物内部管道和设备的布局及其尺寸；三维图则是建筑物的立体呈现，更加直观生动。
除此之外，建筑给排水施工图中还包括各种参数信息，如管道的直径、长度、材料、高度、流速、流量等等。
这些参数信息是协助读者理解图形部分的重要依据。
二、建筑给排水施工图的识读方法1. 认清楼层和方位平面图是建筑给排水施工图中最常见的图形之一，针对平面图，我们应该先通过图例和比例尺了解平面图图示的楼层、北方向和比例尺大小等信息。
这对于理解图中管道和设备的位置、高度等信息至关重要，因为管道和设备的位置会随着楼层的不同而有所变化。
2. 掌握图例及比例尺图例是指图中所使用的符号、线型和代号的说明，比例尺是指图中的长度与实际长度之比。
在读取建筑给排水施工图时，我们需要先掌握图例和比例尺的含义，以便更加准确地理解图形部分所表达的意义。
3. 识别管道和设备建筑给排水施工图中，管道和设备是经常出现的元素。
管道通常用直线表示，而设备则采用各种图形表示，如圆形、矩形、三角形等。
在识别管道和设备时，需要根据图例和比例尺的说明，将各种图形识别出来，并注意各自的尺寸、高度等信息。
给排水图纸如何看懂给排水识图方法为了更好地理解和识图给排水图纸，下面是一些方法和步骤：1.熟悉给排水系统：在阅读给排水图纸之前，首先要对给排水系统的基本原则和组件有一定的了解。
了解主要的管道类型、标准尺寸、管道连接方式以及各个设备（如水泵、水箱等）的功能和作用。
2.理解图纸符号：给排水图纸中使用了很多符号和标记来代表不同的构件和设备。
为了理解图纸，必须熟悉这些符号和标记的含义。
可以通过查阅相关的图纸符号手册或参考资料来学习这些符号的解释。
3.了解图纸比例：在给排水图纸上，常常会标明图纸的比例，例如1:50或1:100。
这意味着图纸上的每个尺寸都是实际尺寸的分之一、要根据比例来理解和测量实际尺寸，以便在实际施工中准确安装相关构件和设备。
4.确定系统布局：给排水图纸通常包含了整个建筑物的系统布局。
可以通过观察管道的连接方式、标注的箭头方向、各个设备的位置等来理解系统的布置方式。
在这一步骤中，需要注意每个构件和设备之间的连接方式以及它们与墙壁、地板、天花板等结构元素之间的关系。
5.研究管道尺寸和路径：在给排水图纸上，通常会标注每个管道的尺寸和材料。
要注意每个管道的直径和管壁厚度，以确保在实际施工中选择合适的材料。
此外，还要关注每个管道的路径，研究是否有需要特别施工的地方（如管道穿越墙体或地板等）。
6.分析设备和阀门：给排水系统中的设备和阀门在图纸上通常有详细的符号和标记。
要仔细分析每个设备和阀门的位置、尺寸和功能。
了解它们在系统中的作用，以及它们与管道之间的连接方式和布置。
7.检查规范和要求：在设计给排水系统时，通常会有一些相关的规范和要求需要满足。
在阅读给排水图纸时，要仔细检查是否满足这些规范和要求。
例如，检查管道倾斜度、水泵的容量是否符合要求等。
综上所述，阅读给排水图纸需要对给排水系统有一定的了解，熟悉图纸符号和比例，理解系统布局和管道路径，分析设备和阀门的位置和功能，以及检查是否符合规范和要求。
