零序电流互感器和电流互感器的区别

1、继电保护的基本任务是什么答：①自动、迅速、有选择性地将故障元件从电力系统中切除，使故障元件免于被破坏，保证其它无故障部分迅速恢复正常运行。

②反应电气元件的不正常运行状态，并根据运行维护的条件，而动作于发出信号，减负荷或跳闸。

2、后备保护的作用是什么何谓近后备保护和远后备保护答：作用：主保护拒动时后备动作切除故障近后备：当本元件的主保护拒动时，由本元件的另一套保护作为后备。

与主保安装在同一地点，只能对主保拒动作后备，断路器拒动不行。

远后备：安装在被保护的上一级，拒动都能做后备。

3、继电保护装置用互感器的二次侧为什么要可靠接地答：防止一次绝缘不好而使其击穿，高电压会直接加到二次设备上而烧毁设备或伤及人员，而电压互感器是测量对地电压，必须接地才能准确测量。

4、电流互感器在运行中产生误差的因素有哪些答：受二次电流（或一次电流）、二次负载、功率因数以及频率的影响5、电力系统短路可能产生什么后果答：①通过故障点的很大的短路电流和所燃起的电弧，使故障元件损坏②短路电流通过非故障元件，由于发热和电动力出现，引起其损坏或缩短寿命③电力系统中部分地区的电压大大降低，破坏用户工作的稳定性或影响工厂产品质量④破坏电力系统并列运行的稳定性，引起系统振荡，甚至使整个系统瓦解。

6、对电力系统继电保护的基本要求是什么答：1.选择性 2.速动性 3.灵敏性 4.可靠性7、简述电流速断保护的优缺点。

答：优点：简单可靠，动作迅速；缺点：不能保护本线路全长，保护范围直接受系统运行方式和线路长度的影响8、为什么过电流保护的动作电流要考虑返回系数，而瞬时电流速断保护及限时电流速断保护则不考虑答：过电流保护的动作电流考虑返回系数，是为了使保护在外部故障切除后能可靠地返回，由于过流保护的动作电流较小，其返回电流也较小，在外部故障切除后电流恢复到最大负荷电流时可能大于返回电流而不能返回。

而瞬时电流速断保护在外部故障时根本不会动作，当然就不存在返回问题。

零序电流互感器的原理
零序电流互感器是用来检测电力系统中零序电流的一种电器装置。

它的工作原理是基于电磁感应的原理。

在电力系统中，零序电流是指在三相电流不平衡时的额外电流分量。

正常情况下，电力系统中的三相电流应该相等，但由于负载不平衡或系统故障等原因，三相电流不平衡会导致额外的零序电流产生。

零序电流互感器是通过将电力系统中的零序电流转化为与之成正比的电信号来进行检测和测量的。

其结构一般由一个铁芯和绕组组成。

铁芯的作用是引导电流，而绕组则是传导电流并感应出相应的电压信号。

当电力系统中的零序电流通过零序电流互感器的绕组时，会在铁芯中产生磁场。

根据电磁感应的原理，磁场的变化会在绕组中产生感应电动势，进而产生与输入电流成正比的电压信号。

这样就可以通过测量绕组上的电压信号来确定电力系统中的零序电流的大小。

为了提高测量的准确性，零序电流互感器一般需要进行校准。

校准的过程是将已知大小的零序电流输入到互感器中，然后测量输出的电压信号，并与理论值进行比较。

根据比较的结果，可以进行相应的修正，以提高互感器的测量准确性。

总之，零序电流互感器是一种通过电磁感应原理来检测和测量电力系统中零序电流的装置。

它的工作原理是利用铁芯和绕组
的结构，将输入的零序电流转化为输出的电压信号。

这种装置在电力系统的运行和故障检测中具有重要的应用价值。

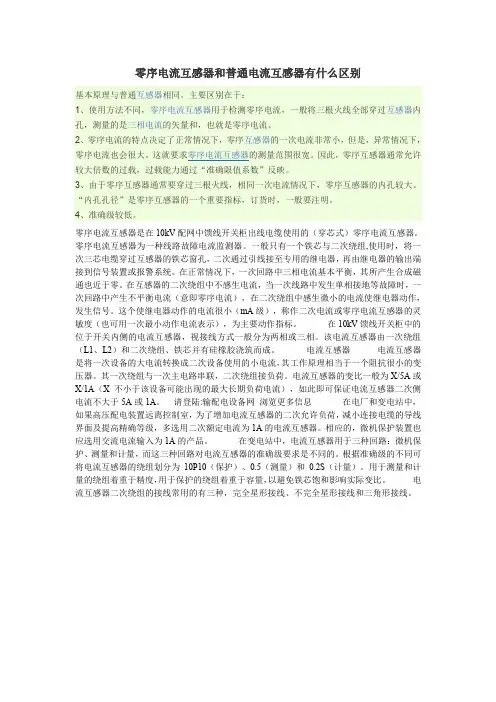

零序电流互感器和普通电流互感器有什么区别基本原理与普通互感器相同。

主要区别在于：1、使用方法不同，零序电流互感器用于检测零序电流，一般将三根火线全部穿过互感器内孔，测量的是三相电流的矢量和，也就是零序电流。

2、零序电流的特点决定了正常情况下，零序互感器的一次电流非常小，但是，异常情况下，零序电流也会很大。

这就要求零序电流互感器的测量范围很宽。

因此，零序互感器通常允许较大倍数的过载，过载能力通过“准确限值系数”反映。

3、由于零序互感器通常要穿过三根火线，相同一次电流情况下，零序互感器的内孔较大。

“内孔孔径”是零序互感器的一个重要指标，订货时，一般要注明。

4、准确级较低。

零序电流互感器是在10kV配网中馈线开关柜出线电缆使用的（穿芯式）零序电流互感器。

零序电流互感器为一种线路故障电流监测器。

一般只有一个铁芯与二次绕组,使用时，将一次三芯电缆穿过互感器的铁芯窗孔，二次通过引线接至专用的继电器，再由继电器的输出端接到信号装置或报警系统。

在正常情况下，一次回路中三相电流基本平衡，其所产生合成磁通也近于零。

在互感器的二次绕组中不感生电流，当一次线路中发生单相接地等故障时，一次回路中产生不平衡电流（意即零序电流），在二次绕组中感生微小的电流使继电器动作，发生信号。

这个使继电器动作的电流很小（mA级），称作二次电流或零序电流互感器的灵敏度（也可用一次最小动作电流表示），为主要动作指标。

在10kV馈线开关柜中的位于开关内侧的电流互感器，视接线方式一般分为两相或三相。

该电流互感器由一次绕组（L1、L2）和二次绕组、铁芯并有硅橡胶浇筑而成。

电流互感器电流互感器是将一次设备的大电流转换成二次设备使用的小电流，其工作原理相当于一个阻抗很小的变压器。

其一次绕组与一次主电路串联，二次绕组接负荷。

电流互感器的变比一般为X/5A或X/1A（X不小于该设备可能出现的最大长期负荷电流），如此即可保证电流互感器二次侧电流不大于5A或1A。

电流互感器知识点1、定义电流互感器是将交流大电流变成小电流（5A或1A），供电给测量仪表和保护装置的电流线圈。

可以把高电压与仪表和保护装置等二次设备隔开，保证了测量人员与仪表的安全。

使用电流互感器时，应将一次绕组与被测回路串联，电流互感器工作时相当于普通变压器短路运行状态。

电流互感器的二次电流和一次电流的关系是随着一次电流的大小而变化。

2、运行1)电流互感器不得超额定容量长期运行（长期过负荷【即通过的电流超过电流互感器的额定电流】会使误差增大，表计指示不正确;会使铁芯和绕组过热，绝缘老化快，甚至损坏电流互感器;）;2)电流互感器二次侧电路应始终闭合;（运行中的CT上拆除电流表等仪表时，应先将二次绕组短路；二次绕组如有不用的，应采取短接处理。

）3)电流互感器二次侧线圈的一边和铁芯应同时接地;（CT二次侧接地是保护接地，防止一、二次绕组间因绝缘损坏而击穿时，二次绕组串入高电压，危机设备及人身安全）。

4)电流互感器的二次回路必须有且只能有一个接地点。

5)电流互感器二次回路切换时：应停用相应的保护装置；严禁操作过程中开路。

6)保护和仪表共用一套电流互感器时，当表计回路有工作,应注意必须在表计本身端子上短接，注意不要开路且不要把保护回路短路;现场工作时应根据实际接线确定短路位置和安全措施;在同一回路中如有零序保护、高频保护等，均应在短路之前停用。

3、极性1)电流互感器的极性是什么？何谓减极性和加极性？极性错误会有什么危害？答：规定电流互感器的一次线圈的首端标为L1，尾端标为L2，二次线圈的首端标为K1，尾端标为K2，在接线中L1 ，K1（L2 和K2）均为同极性端。

减极性：假定一次电流从L1流入，从L2流出，感应出的二次电流从K1流出，从K2流入，这种LH的极性称为减极性。

反之将K1与K2换位时，称为加极性。

危害：在使用中极性错误会引起保护误动作，尤其是两相三继电器的过电流保护，变压器的差动保护，母差保护等电流互感器极性和接线必须正确。

零序电流互感器和剩余电流互感器的异同及设计零序电流互感器和剩余电流互感器的异同及设计一、引言在电力系统中，电流互感器是一种非常重要的设备，用于测量电流的大小和方向，保护电力系统的安全和稳定运行。

而零序电流互感器和剩余电流互感器作为电流互感器的两种特殊类型，其设计和运用也呈现出不同的特点。

本文将就零序电流互感器和剩余电流互感器的异同及设计进行深入探讨。

二、零序电流互感器的特点及设计1. 零序电流互感器的作用零序电流互感器是一种用于测量系统中零序电流的互感器，其主要作用是检测系统中的接地故障、漏电和电流不平衡等问题，确保系统的安全运行。

2. 零序电流互感器的设计原理零序电流互感器的设计原理主要是通过差动电流变比和相位角差来实现零序电流的测量。

其设计需要考虑电流变比、绝缘强度、频率响应等因素，以保证测量的准确性和稳定性。

3. 零序电流互感器的特点零序电流互感器具有灵敏度高、响应快、频率范围广等特点，适用于各种类型的电力系统，并且能够准确测量系统中的零序电流。

三、剩余电流互感器的特点及设计1. 剩余电流互感器的作用剩余电流互感器是一种用于测量系统中剩余电流的互感器，其主要作用是检测系统中的接地故障，保护系统的安全运行。

2. 剩余电流互感器的设计原理剩余电流互感器的设计原理主要是通过测量系统中的零序电流，从而实现对剩余电流的测量。

其设计需要考虑电流变比、绝缘强度、频率响应等因素，以保证测量的准确性和稳定性。

3. 剩余电流互感器的特点剩余电流互感器具有灵敏度高、抗干扰能力强、安全可靠等特点，适用于各种类型的电力系统，并且能够准确测量系统中的剩余电流。

四、零序电流互感器和剩余电流互感器的异同1. 设计原理零序电流互感器和剩余电流互感器在设计原理上具有相似之处，都是通过测量电流变比和相位角差来实现电流的测量，但在应用场景和要求上存在一些差异。

2. 作用零序电流互感器主要用于测量系统中的零序电流，以检测系统中的接地故障和漏电等问题；而剩余电流互感器则主要用于测量系统中的剩余电流，以检测接地故障和保护系统的安全运行。

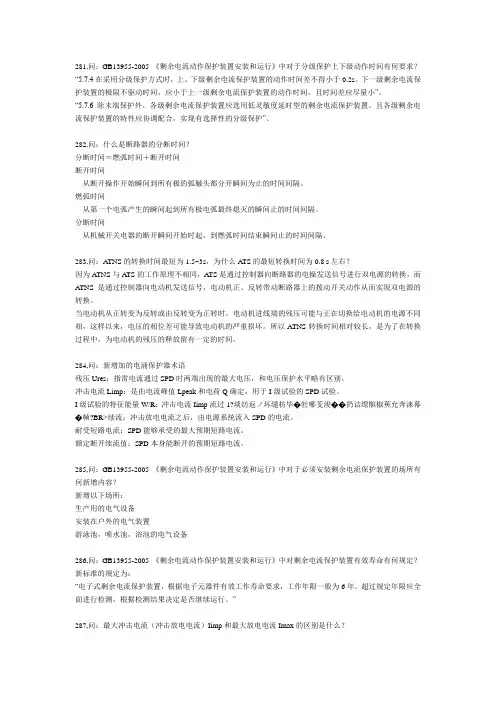

281,问：GB13955-2005 《剩余电流动作保护装置安装和运行》中对于分级保护上下级动作时间有何要求？“5.7.4在采用分级保护方式时，上、下级剩余电流保护装置的动作时间差不得小于0.2s。

下一级剩余电流保护装置的极限不驱动时间，应小于上一级剩余电流保护装置的动作时间，且时间差应尽量小”。

“5.7.6 除末端保护外，各级剩余电流保护装置应选用低灵敏度延时型的剩余电流保护装置。

且各级剩余电流保护装置的特性应协调配合，实现有选择性的分级保护”。

282,问：什么是断路器的分断时间？分断时间＝燃弧时间＋断开时间断开时间从断开操作开始瞬间到所有极的弧触头都分开瞬间为止的时间间隔。

燃弧时间从第一个电弧产生的瞬间起到所有极电弧最终熄灭的瞬间止的时间间隔。

分断时间从机械开关电器的断开瞬间开始时起，到燃弧时间结束瞬间止的时间间隔。

283,问：A TNS的转换时间最短为1.5~3s，为什么A TS的最短转换时间为0.8 s左右？因为A TNS与A TS的工作原理不相同，ATS是通过控制器向断路器的电操发送信号进行双电源的转换，而ATNS是通过控制器向电动机发送信号，电动机正、反转带动断路器上的拨动开关动作从而实现双电源的转换。

当电动机从正转变为反转或由反转变为正转时，电动机进线端的残压可能与正在切换给电动机的电源不同相，这样以来，电压的相位差可能导致电动机的严重损坏。

所以ATNS转换时间相对较长，是为了在转换过程中，为电动机的残压的释放留有一定的时间。

284,问：新增加的电涌保护器术语残压Ures：指雷电流通过SPD时两端出现的最大电压，和电压保护水平略有区别。

冲击电流Limp：是由电流峰值Lpeak和电荷Q确定，用于I级试验的SPD试验。

I级试验的特征能量W/R：冲击电流Iimp流过1?埮纺返ノ坏缱枋毕�牡哪芰浚��扔诘缌髌椒蕉允奔涞幕�帧?BR>续流：冲击放电电流之后，由电源系统流入SPD的电流。

电流互感器型漏电保护装置分()三种。

【实用版】
目录
1.电流互感器和漏电保护器的主要区别
2.电流互感器的分类
3.漏电保护器的分类和功能
4.电流互感器型漏电保护装置的三种类型
正文
电流互感器和漏电保护器是两种不同的电气保护设备，它们在功能和应用上有很大的区别。

电流互感器是一种将大电流按一定比例变为小电流的设备，主要用于测量和保护电路。

它将二次系统与高压隔离，保证了人身和设备的安全，同时简化了仪表和继电器的制造，提高了经济效益。

值得注意的是，电流互感器二次不允许开路工作。

漏电保护器，也叫漏电保护开关，是一种检测电路中进项和出项电流的设备。

如果出现电流不稳定或不一致，超过它的预设范围，它会在短时间内跳闸、断电，以保护人和财产。

漏电保护器必须人工调整后才能恢复通电。

电流互感器分为过负荷保护电流互感器、差动保护电流互感器和接地保护电流互感器（零序电流互感器）。

过负荷保护电流互感器主要用于过负荷保护，差动保护电流互感器主要用于差动保护，接地保护电流互感器主要用于接地保护。

漏电保护器分为电压型、零序电流型和泄露电流型。

电压型漏电保护器检测信号为漏电电压（壳体对地电压），零序电流型漏电保护器检测信号为零序电流，泄露电流型漏电保护器检测信号为泄露电流。

电流互感器型漏电保护装置分为三种类型：过负荷保护型、差动保护型和接地保护型。

零序电流互感器的作用零序电流互感器（Zero-SequenceCurrentTransformer）是一种用来测量交流电力系统中零序电流的装置。

它可以把较大的电流转变成较小的电流，以及改变电流的方向，使得大电流可以安全地处理，因此在电力行业中被广泛使用。

零序电流互感器的作用是将交流电力系统中的零序电流转换成安全、可操作的较小电流，以便进行测量、控制或保护。

它由两个主要部分组成：一个变压器和一个互感器，由此可增加用电安全性，减少线路损耗、提高系统的可靠性。

零序电流互感器的输出电流是其输入电流的几十倍，电流的增幅程度取决于该互感器的变比。

它把零序电流从交流电力系统中隔离出来，以便安全地从设备中抽取出来，用于测量、分析、研究或控制，而不影响系统的功率和电压稳定性。

零序电流互感器在电力系统中有各种用途，如构成保护装置和测量表，用于安全检测、过载检测、潮流检测、仪表波形检测和功率因数检测等，以及与绝缘设备和电力系统的绝缘结构进行比较、调节和控制等。

零序电流互感器的优点在于变比可根据应用需求调整，工作效率高，而且可以在多种条件下良好工作。

零序电流互感器也用于市电负荷间的距离保护，以减少不必要的分段故障。

它可以记录故障点的位置、类型、产生原因等信息，从而使电力系统安全可靠。

此外，零序电流互感器还可用于从系统中检测和排除负载潮流，从而避免停电，减少终端用户的损失。

该装置可检测到系统的故障点，及时调整电流的走向，使变电站运行安全，确保系统的稳定性。

总而言之，零序电流互感器具有诸多优点，因此在电力行业中被广泛使用。

虽然它有一定的缺点，但仍可以在正确使用的情况下用于提高电力系统的可靠性和安全性，确保系统的正常运行。

电压与电流互感器该如何选择？电压与电流互感器该如何选择？1电压互感器选择电压互感器选择主要有选用V/V型，还是选用Y/Y/△（开口三角形）型，以及台数与母线测量电压自动切换等问题。

V/V型只提供三相测量线电压，无单相接地报警功能，主要用于小型变配电站。

Y/Y/△（开口三角形）型可以利用开口三角形电压进行单相接地报警，用于大中型变配电站。

采用变电站综合自动化系统后，作为单相接地保护的第二判据。

对于小型变配电站，10kV进出回路比较少，两路进线运行方式为一供一备时，对于单母线分段也可以只设计一台电压互感器，安装在母线隔离柜内，为内部计量提供测量线电压。

因为无论主电源送电或备用电源送电，母联断路器都处于合闸位置，两段母线均带电。

只有在检修一段母线时，电压互感器才断开。

两段母线设计两台电压互感器，如果再设计母线电压自动切换时，二次侧必须设计自动断开断电保护点，否则母线电压自动切换后，100V电压通过电压互感器会使一次侧出现10kV电压。

两路电源进线需要备自投，而且要求来电自恢复时，应设计线路电压互感器，或将电压互感器安装在电源进线柜之前，这两点都需要取得当地供电部门同意。

对于有高压电动机的变配电站，为保证电压互感器故障时高压电动机低电压保护不误动作，应设计两段母线测量电压自动切换。

切换整定时间应小于高压电动机低电压保护的动作时间，对于无高压电动机的变配电站为了保证在电压互感器故障时，电能计量不受到影响也需要设计两段母线测量电压自动切换。

两段母线测量电压自动切换应与电源进线及母联连锁，只有在两路电源进线同时合闸，或有一路电源进线与母联合闸时才允许自动切换。

不应加电压互感器手车位置或隔离开关连锁，否则自动切换无法实现。

V/V型无中性点只能取得线电压，可选用两个单相电压互感器组成。

如果二次侧需要接地时只能将B相接地。

Y/Y型有三相三柱式，三相五柱式与三个单相电压互感器三种形式。

三相三柱式用于高压侧中性点接地的供配电系统。

继 电 保 护 习 题 第一章 绪 论思 考 题1.何为主保护？何为后备保护？2.何为近后备保护？何为远后备保护？3.电流互感器和电压互感器在作用原理上有什么主要差别？4.简述电流互感器、电压互感器的使用注意事项。

5.负序电压、负序电流是如何取得的？在继电保护中为什么要采用这些电气量？作 业 题1.在电力系统中继电保护的作用是什么？（1）2.电力系统对继电保护的基本要求是什么？如何处理这些要求之间的关系?（1）3.电压变换器、电流变换器和电抗变换器的作用是什么？在使用上有什么差别？（2）4.如图所示，已知系统电抗Ω=∑=∑1121X X ，Ω=∑220X ，电压互感器的变比1100=ΓT n 。

试求：在变电所出线端K 点发生单相接地短路时，变电所测到的零序电压mnO U 是多少？（3）5.某技术工作者在实现零序电压零序器接线时，将电压互感器付方开口三角形侧B 相绕组的极性接反了，若已知电压互感器的原方相间电压为110kV ，原方绕组与开口三角形绕组之间的变比为kV n pTO 1.0/)3/110(=，求正常情况下m 、n 两端的输出电压？（3）110kV0mn UK （1）4题图第二章 相间短路的电流保护和方向性电流保护思 考 题1.电磁型过电流继电器的动作电流与哪些因素有关？2.无时限电流速断保护为什么比带时限电流速断保护的灵敏度差？3.低电压继电器与过电压继电器有什么不同之处？这两种电压继电器能否互相代替？4.在电力系统中，能采用纯电压元件作为输电线路的保护吗？为什么？5.三段式电流保护中，那一段最灵敏？那一段最不灵敏？他们是采用什么措施来保证选择性的？6.过电流保护的时限是根据什么原则确定的？7.三段式电流保护的保护范围如何确定？在一条输电线路上是否一定要采用三段式电流保护？用两段行吗？为什么？8.在电流保护的整定计算中，采用了各种系数，如可靠系数k K ，灵敏系数m K 1，返回系数h K ，分支系数fz K ，自启动系数zq K ，接线系数jx K 等等，试说明它们的意义和作用。

分类及工作原理互感器的互感器的分类及工作原理互感器开关柜无功补偿电抗器电容器关键词：关键词：互感器互感器(instrument transformer)是按比例变换电压或电流的设备。

其功能主要是将高电压或大电流按比例变换成标准低电压（100V）或标准小电流（5A或1A，均指额定值），以便实现测量仪表、保护设备及自动控制设备的标准化、小型化。

同时互感器还可用来隔开高电压系统，以保证人身和设备的安全。

按比例变换电压或电流的设备。

互感器的分类互感器分为电压互感器和电流互感器两大类，其主要作用有：将一次系统的电压、电流信息准确地传递到二次侧相关设备；将一次系统的高电压、大电流变换为二次侧的低电压（标准值）、小电流（标准值），使测量、计量仪表和继电器等装置标准化、小型化，并降低了对二次设备的绝缘要求；将二次侧设备以及二次系统与一次系统高压设备在电气方面很好地隔离，从而保证了二次设备和人身的安全。

电压互感器测量用电流互感器主要与测量仪表配合，在线路正常工作状态下，用来测量电流、电压、功率等。

测量用微型电流互感器主要要求： 1.绝缘可靠，2.足够高的测量精度，3.当被测线路发生故障出现的大电流时互感器应在适当的量程内饱和（如500%的额定电流）以保护测量仪表。

保护用电流互感器保护用电流互感器主要与继电装置配合，在线路发生短路过载等故障时，向继电装置提供信号切断故障电路，以保护供电系统的安全。

保护用微型电流互感器的工作条件与测量用互感器完全不同，保护用互感器只是在比正常电流大几倍几十倍的电流时才开始有效的工作。

电流互感器利用变压器原、副边电流成比例的特点制成。

其工作原理、等值电路也与一般变压器相同，只是其原边绕组串联在被测电路中，且匝数很少；副边绕组接电流表、继电器电流线圈等低阻抗负载，近似短路。

原边电流（即被测电流）和副边电流取决于被测线路的负载，而与电流互感器的副边负载无关。

由于副边接近于短路，所以原、副边电压U1和都很小，励磁电流I0也很小。

零序电流互感器知识精讲一、10kV零序电流互感器用途零序电流互感器与普通电流互感器一样都是应用电磁感应原理工作的，但从它们的工作状态来看则有区别。

普通电流互感器的一次绕组只与被保护线路的一相连接，并且一次绕组内的电流就是该相的负载电流，二次电流则是一次电流的相应值。

而零序电流互感器则不然，它的一次绕组就是被保护线路的三相，在正常工作状态时，由于三相电流的矢量和等于零，铁芯中不会产生磁通，故二次绕组内也不会有感应电流。

当被保护线路发生单相接地故障时，三相电流之和不再等于零，它等于每相零序电流的3倍，此时，互感器的铁芯中便产生感应磁通，二次绕组内将有感应电流，从而带动继电器使保护装置动作。

10kV零序电流互感器通常是用于使继电器动作来指示线路发生接地故障的保护装置。

根据规程规定，要求在6~10kV的每路出线上都要装设零序电流互感器，以便利用发生单相接地故障时所产生的零序电流使保护装置动作，发出报警信号。

在小接地电流的电力系统中，发生单相接地时，只有很小的接地电容电流，而相间电压仍是对称的，其值也未变，因此可暂时运行。

但这毕竟是一种故障，而且由于非故障相的对地电压要升高为正常时的根号3倍，故对线路绝缘是一种威胁，如果长此下去，可能引起非故障相的对地绝缘击穿而导致两相接地短路，引起线路开关跳闸，造成停电事故。

为此，小接地电流系统（即中性点不接地或经阻抗接地的系统）中，必须装设无选择性的绝缘监视装置或有选择性的单相接地保护装置，以便在发生单相接地故障时，发出报警信号，使运行值班人员及时发现和处理。

有选择性的单相接地保护又称“零序电流保护”，它利用单相接地所产生的零序电流使保护装置动作，发出信号。

当单相接地危及人身安全和设备安全时，则动作于跳闸。

二、接线示意图及适用范围10kV三芯电缆上，零序电流互感器接线示意图如下图所示。

从图中可以看出利用零序电流互感器进行单相接地保护的结构和保护接线。

在系统正常运行及三相对称短路时，因在零序电流互感器二次侧由三相电流产生的三相磁通矢量和为零，即在零序电流互感器二次回路中不会感应出零序电流，继电器不动作。

零序电流互感器在漏电断路器中所起的作用一、前言随着电气设备的不断普及和使用，漏电保护装置已经成为了现代电气系统中不可或缺的重要组成部分。

漏电保护装置主要是用来检测和保护人和设备免受漏电流的伤害。

而在漏电保护装置中，零序电流互感器就是一个非常重要的元件，本文将详细介绍零序电流互感器在漏电断路器中所起的作用。

二、零序电流互感器的基本概念1. 零序电流互感器的定义零序电流互感器（Zero Sequence Current Transformer）又称为“三相零序互感器”，是一种用于测量三相系统中任意一相或三相之间的零序（对称）电流变压器。

2. 零序电流互感器的结构零序电流互感器由铁心、一次线圈、二次线圈和外壳等部分组成。

其中，铁心是由硅钢片堆叠而成，以减小铁损和涡流损耗；一次线圈通常包裹在三根导线上，用于测量三相系统中任意一相或三相之间的零序电流；二次线圈用于将一次线圈中的电流信号转换成标准信号输出；外壳则用于保护零序电流互感器免受外界环境的影响。

3. 零序电流互感器的工作原理零序电流互感器的工作原理基于法拉第电磁感应定律。

当三相系统中出现零序电流时，这些电流会通过一次线圈，产生一个与之成正比的磁通量，从而在二次线圈中诱导出相应的电压信号。

这个信号可以被漏电断路器等装置用来判断是否存在漏电故障。

三、漏电断路器的基本概念1. 漏电断路器的定义漏电断路器（Residual Current Device）是一种专门用于检测和保护人和设备免受漏电流伤害的保护装置。

它可以检测到任何通过人体或设备外壳进入地面或其他地方的漏电故障，并在发现故障时自动切断供电。

2. 漏电断路器的结构漏电断路器由主触头、副触头、弹簧、机构等部分组成。

其中，主触头用于接入电源，副触头用于接入负载；弹簧和机构则用于控制断路器的开关状态。

3. 漏电断路器的工作原理漏电断路器的工作原理基于法拉第电磁感应定律和欧姆定律。

当漏电故障发生时，漏电电流会通过零序电流互感器产生一个信号，这个信号会被送到漏电断路器中进行比较。

零序电流互感器的作用零序电流互感器（Zero Sequence Current Transformer，简称ZSCT）是一种用来测量电力系统中的零序电流的传感器。

在电力系统中，正常情况下，三相电流的矢量和应该为零。

然而，由于非对称故障、电力设备的故障或其他原因引起的电流不平衡或零序电流，可能会对电力系统造成损害。

因此，零序电流互感器起着重要的作用，它能提供关于零序电流的精确测量数据，以便发现潜在的故障，并采取适当的措施来确保电力系统的安全运行。

1.检测故障：零序电流互感器能够监测和测量电力系统中的零序电流。

零序电流是电源中的非对称故障的指示器，它可能是由隔离故障、短路故障、接地故障等引起的。

通过及时检测和测量零序电流，可以快速识别故障的位置和类型，并及时采取措施进行修复，以减少停电时间并确保电力系统的正常运行。

2.保护设备：电力系统中的电气设备通常需要保护，以避免过载、短路和地面故障等情况。

零序电流互感器可用于监测和测量不同设备中的零序电流，并在发生故障时触发保护装置，以便通过断开电源或采取其他措施保护设备免受损坏。

3.地线保护：零序电流互感器可用于地线保护系统。

在地面故障发生时，电力系统中的零序电流将增加，并流经接地电阻。

零序电流互感器可以检测到这种电流变化，并通过与保护装置相连，使系统脱离，以便保护人员免受电击的危险。

4.监测系统状态：零序电流互感器还可以用于监测电力系统的状态，并提供关于系统负荷、电源分布以及系统的运行情况等信息。

这些数据可以用于系统优化、故障诊断、能源管理和预测等用途。

5.功率控制：零序电流互感器可以用于电力系统的功率控制。

通过测量零序电流，可以实时监测系统的功率因数，并根据需要调整电力传输和分配，以提高系统的效率和稳定性。

综上所述，零序电流互感器在电力系统中起着至关重要的作用。

它能够检测、测量和监测电力系统中的零序电流，保护设备免受故障和损坏，并提供关于系统状态和功率控制的有用信息。

零序电流互感器和剩余电流互感器的工作原理分别是什
么
1. 零序电流互感器（Zero Sequence Current Transformer）:
-零序电流互感器由三个相同的互感器组成，分别与三个相电流回路相接。

其中一个互感器的一次侧接地，其余两个互感器的一次侧分别与三相电路的A相、B相和C相相接。

-当正常运行时，三相电流之和为零，即没有零序电流，因此三个互感器的二次侧电流均为零。

-当出现电力系统中的故障，如个别相位对地短路时，将产生零序电流。

此时，互感器一次侧接地的互感器将测量到零序电流，并产生相应的输出电流。

通过这样的测量和监测，可以及时发现电力系统的故障并采取相应措施。

2. 剩余电流互感器（Residual Current Transformer）：
剩余电流互感器主要用于监测电力系统中的剩余电流，即电流通过带有感应电阻的接地装置所产生的电流。

-剩余电流互感器由两个相同的互感器组成，一次侧与母线或回路接通，二次侧连接到测量装置。

-当正常运行时，系统的剩余电流很小，因此互感器的一次侧电流接近于零，输出电流也很小。

-当系统发生接地故障时，接地电流通过互感器的一次侧，产生相应的输出电流。

通过检测和监控输出电流的变化，可以及时发现电力系统中的接地故障，并及时采取措施进行修复。

综上所述，零序电流互感器主要用于监测电力系统中的零序电流，通
过互感器的测量输出来诊断电力系统中的故障。

而剩余电流互感器则主要
用于监测电力系统中的剩余电流，以及检测接地故障。

这两种互感器在电
力系统中起到了重要的作用，可以帮助确保电力系统的稳定运行和安全性。
