管道仪表流程图设计规定3 管道仪表流程图通用绘制规定3.1 图纸规格图纸应采用标准规格，一般采用A1标准尺寸图纸。
对同装置应尽量使用一种规格的图纸，一般不允许加长、缩短(特殊情况除外)。
与国外公司合作，需要在国外公司提供的PID上完成修改和深化设计时，按工程规定。
3.2 图纸编号3.2.1 通常将装置内的工艺管道仪表流程图和辅助物料、公用物料管道仪表流程图一起编号。
3.2.2 图纸编号方法按照本单位技术文件编号的规定执行。
3.2.2 图纸编号顺序管道仪表流程图(PID)首页图→工艺管道仪表流程图→辅助物料、公用物料管道仪表流程图。
3.3 线条3.4 文字和字母的标注3.4.1 文字和字母的高度图纸上的各种文字字体要求匀称、工整。
字或字母之间要留适当的间隙，使之清晰可见。
图纸上文字和字母的推荐的字号适用对象如下：☆7mm和5mm的字体用于设备名称、备注栏、详图的题首字；☆5mm和3mm的字体用于其它具体设计内容的文字标注、说明、注释等；☆文字、字母、数字的大小在同类标注中的大小和字体应相同。
附注：详细的图纸上的文字和字母的高度规定需根据工程规定。
3.4.2 文字和字母的类别文字和字母的字体应根据本单位的相关规定，且同一个项目的各个专业之间图纸上的文字和字母的字体要尽量统一。
3.4.3 标注方法1) 设备、机械详见4.3.5的规定。
2) 管道水平管道的标注应写在管道上方，垂直管道应平行地写在左面，对个别由于管道太短写不下的情况，可以用引线引出来写(最好平行于管道线)。
管道公称通径用DN表示。
例如：DN25表示公称通径为25mm的管道。
英制管水煤气管焊接钢管直径亦用公称通径表示。
例如2”管道，表示为DN50，均不注单位。
3) 阀门和管件如果需要标注，阀门和管件的标注应写在图形符号的附近，且平行于流动方向。
4) 仪表功能元件按自控专业规定标注。
3.5 尺寸标注设备、机械、管道、阀门、管件和仪表在设计上有尺寸要求的(如：安装高度、液封高度、限位尺寸等)，应在PID上标注尺寸和(或)标高。
PID图规范PID图图纸规格采用1号图纸规格(594 mm×841 mm),并用多张1号图分开表示。
每张图纸的有关部分均应相互衔接,完善地表示出整个生产过程。
少数物流和控制关系来往密切且内容较多,表示在一张1号图中太挤的情况下,可按图纸延长的标准加长1/4或1/2。
PID图的内容应根据工艺流程图和公用工程流程图的要求,详细地表示装置的全部设备、仪表、管道和其他公用工程设施,具体内容如下:a) 全部设备;b) 全部仪表(包括控制、测量及计算机联结);c) 所有管道、阀门(低高点放空除外)、安全阀、大小头及部分法兰;d) 公用工程设施、取样点、吹扫接头;e) 工艺、仪表、安装等特殊要求。
PID图中设备画法编号例如E-1由三台换热器并联操作,其编号分别为E-1A,E-1B,E-1C(或E-1A/B/C);如P-1为两台泵(一台操作,一台备用),其编号为P-1A,P-1B(或P-1A/B)。
用细实线画出装置全部操作和备用的设备,在设备的邻近位置(上下左右均可)注明编号(下画一粗实线)、名称及主体尺寸或主要特性。
编号及名称应与工艺流程图相一致,编号方法与“工艺流程图”2.4.2规定相同。
但同一作用的设备由多台组成(或备用)时,可在编号数字后加A,B,C。
设备的主体尺寸或特性的标注方法按不同外型或特性规定如下:a) 立式圆筒型:内径ID×切线至切线高T/T,mm,b) 卧式圆筒型:内径ID×切线至切线长T/T,mm,c) 长方型:长×宽×高,mm,d) 加热及冷换设备:标注编号、名称及其特性(热负荷、及传热面积)e) 机泵,设备大小可不按比例画,但应尽量有相对大小的概念,有位差要求的设备,应表示其相对高度位置,例如热旁路控制流程中的冷凝器和回流罐。
设备内部构件的画法与PFD图规定要求相同。
相同作用的多台设备应全部予以表示,并按生产过程的要求表示其并联或串联的操作方式。
管道及仪表流程图上需编号的内容下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!管道及仪表流程图（Piping and Instrumentation Diagram, PID）是一种详细展示化工、石化及其他工业过程中管道、设备、仪表控制点等内容的工程图纸。
中国石化集团洛阳石油化工工程公司目次1 范围 (1)2 引用文件 (1)3 一般规定 (1)4 工艺管道及仪表流程图绘制规定 (6)5 工艺管道及仪表流程图首页的绘制规定 (6)6 公用工程管道及仪表流程图绘制规定 (7)7 管道编号和编号规则 (7)8 介质代号 (8)9 工艺管道及仪表流程图上的图例符号 (8)1 范围1.1 主题内容本标准规定了工艺专业绘制工艺管道及仪表流程图(PID)以及公用工程管道及仪表流程图(UID)的图面要求和表示方法。
对各版PID及UID的内容和深度、仪表部分的绘制以及管道设计专业对配管所要求的内容在本标准中不作规定。
1.2 适用范围本标准适用于工艺系统专业PID和UID，其他专业的PID和UID亦可参照本标准执行。
本标准不应作为专业分工和图纸深度的依据。
2 引用文件GB2625-81 过程检测和控制流程图用图形符号和文字代号SHSG-033-2003 中国石油化工集团公司石油化工装置基础工程设计内容规定SH/T3101-2000 炼油厂流程图图例05AQ322-2002 工程设计文件用印章管理及统一格式30B205-1997 管道介质代号30BD006-2005 PFD/UFD画法规定3 一般规定王辰涯 李和杰 姜凤山 朱华兴编 制 校 审 标准化审核 审 定 发布日期 实施日期3.1 基本内容要求3.1.1 工艺管道及仪表流程图（PID）需要表示如下内容：a) 设备1）全部编有位号的设备（包括备用设备），设备位号、名称及其主要规格；2）成套供应的机组制造厂的供货范围；3）全部设备管口4）非定型设备的内件应适当表示，如塔板形式、与进出口有关的塔板序号、折流板、除雾器、加热或冷却盘管等；5）如有工艺要求时，应注明设备的安装高度以及设备之间的相对高度；6）泵、压缩机、鼓风机等转动设备的驱动型式。
b) 管道1）与设备相连接的所有工艺和公用工程管道（包括开、停工及事故处理管道），并在管道上标有管道号（包括物流代号、管道编号、管径、管道等级、绝热要求等）和用箭头表示出流体流动方向；2）所有阀门及其类型；3）管道上管道等级变化时，要用分界线表明分界；4）容易引起振动的两相流管道上应注明“两相流，易振动”；有特殊要求的重力管道上应注明“重力流”；有坡向和液封要求的管道应表示出坡度要求和液封高度；如果不能有“袋型”的管道应注明；有对称要求布置的管道应注明“对称布置”；5）为开车和试运转需要而设置的放空、放净、吹扫及冲洗接头；6）蒸汽、热水或其他类型的伴热管、夹套管。

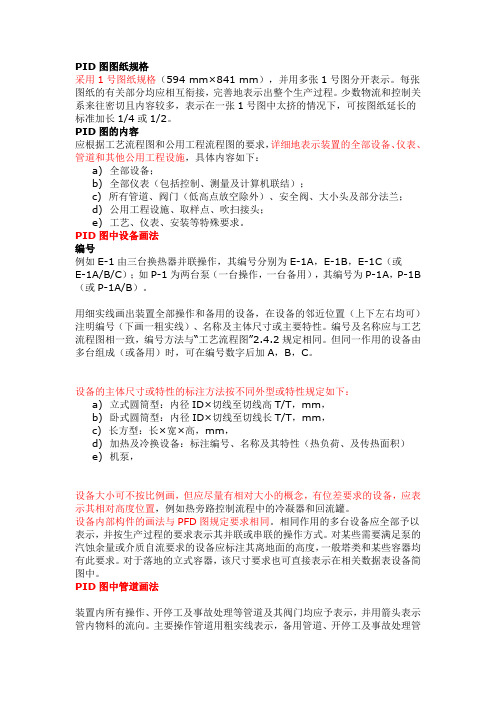

PID图图纸规格采用1号图纸规格（594 mm×841 mm），并用多张1号图分开表示。
每张图纸的有关部分均应相互衔接，完善地表示出整个生产过程。
少数物流和控制关系来往密切且内容较多，表示在一张1号图中太挤的情况下，可按图纸延长的标准加长1/4或1/2。
PID图的内容应根据工艺流程图和公用工程流程图的要求，详细地表示装置的全部设备、仪表、管道和其他公用工程设施，具体内容如下：a) 全部设备；b) 全部仪表（包括控制、测量及计算机联结）；c) 所有管道、阀门（低高点放空除外）、安全阀、大小头及部分法兰；d) 公用工程设施、取样点、吹扫接头；e) 工艺、仪表、安装等特殊要求。
PID图中设备画法编号例如E-1由三台换热器并联操作，其编号分别为E-1A，E-1B，E-1C（或E-1A/B/C）；如P-1为两台泵（一台操作，一台备用），其编号为P-1A，P-1B （或P-1A/B）。
用细实线画出装置全部操作和备用的设备，在设备的邻近位置（上下左右均可）注明编号（下画一粗实线）、名称及主体尺寸或主要特性。
编号及名称应与工艺流程图相一致，编号方法与“工艺流程图”2.4.2规定相同。
但同一作用的设备由多台组成（或备用）时，可在编号数字后加A，B，C。
设备的主体尺寸或特性的标注方法按不同外型或特性规定如下：a) 立式圆筒型：内径ID×切线至切线高T/T，mm，b) 卧式圆筒型：内径ID×切线至切线长T/T，mm，c) 长方型：长×宽×高，mm，d) 加热及冷换设备：标注编号、名称及其特性（热负荷、及传热面积）e) 机泵，设备大小可不按比例画，但应尽量有相对大小的概念，有位差要求的设备，应表示其相对高度位置，例如热旁路控制流程中的冷凝器和回流罐。
设备内部构件的画法与PFD图规定要求相同。
相同作用的多台设备应全部予以表示，并按生产过程的要求表示其并联或串联的操作方式。
工艺流程图绘制方法——PID图 (2)管道和仪表流程图又称为P&ID (6)工艺流程表示标准 (15)工艺流程图绘制方法——PID图PID图图纸规格采用1号图纸规格（594 mm×841 mm），并用多张1号图分开表示。
每张图纸的有关部分均应相互衔接，完善地表示出整个生产过程。
少数物流和控制关系来往密切且内容较多，表示在一张1号图中太挤的情况下，可按图纸延长的标准加长1/4或1/2。
PID图的内容应根据工艺流程图和公用工程流程图的要求，详细地表示装置的全部设备、仪表、管道和其他公用工程设施，具体内容如下：a) 全部设备；b) 全部仪表（包括控制、测量及计算机联结）；c) 所有管道、阀门（低高点放空除外）、安全阀、大小头及部分法兰；d) 公用工程设施、取样点、吹扫接头；e) 工艺、仪表、安装等特殊要求。
PID图中设备画法编号例如E-1由三台换热器并联操作，其编号分别为E-1A，E-1B，E-1C（或E-1A/B/C）；如P-1为两台泵（一台操作，一台备用），其编号为P-1A，P-1B（或P-1A/B）。
用细实线画出装置全部操作和备用的设备，在设备的邻近位置（上下左右均可）注明编号（下画一粗实线）、名称及主体尺寸或主要特性。
编号及名称应与工艺流程图相一致，编号方法与“工艺流程图”2.4.2规定相同。
但同一作用的设备由多台组成（或备用）时，可在编号数字后加A，B，C。
设备的主体尺寸或特性的标注方法按不同外型或特性规定如下：a) 立式圆筒型：内径ID×切线至切线高T/T，mm，b) 卧式圆筒型：内径ID×切线至切线长T/T，mm，c) 长方型：长×宽×高，mm，d) 加热及冷换设备：标注编号、名称及其特性（热负荷、及传热面积）e) 机泵，设备大小可不按比例画，但应尽量有相对大小的概念，有位差要求的设备，应表示其相对高度位置，例如热旁路控制流程中的冷凝器和回流罐。
PID图对设备、管道设计要求
1概述
管道和仪表流程图又称为PID，PID的设计是在PFD的基础上完成的。
PID可分为工艺管道和仪表流程图（即通常意义的PID）和公用工程管道和仪表流程图（即UID）两大类。
本次主要从设备、管道两个专业对PID图的设计内容、图面布置、制图进行学习。
2PID的设计内容
2.1设备
每台设备，都必须标示出来。
已有设备要用细实线表示，并用文字注明。
对成套供应的设备，要用点划线画出成套供应范围的框线。
PID应注明容器、塔、换热器等设备和管道的放空、放净去向，如排放到大气、泄压系统、干气系统或湿气系统。
若排往下水道，要分别注明排往生活污水、雨水或含油污水系统。
2.2管道
在PID中要表示出全部在正常生产、开车、停车、事故维修、取样、备用、再生各种工况下所需要的工艺物料管线和公用工程管线。
所有的管道都要注明管径、管道号、管道等级和介质流向。
若同一根管道上使用了不同等级的材料，应在图上注明管道等级
的分界点。
所有的阀门（仪表阀门除外）在PID上都要示出，并按图例表示出阀门的形式。
管道进出PID中，图面的箭头接到哪一张图及相接设备的名称和位号要交待清楚。
开车、停车、试车用的放空口、放净口、蒸汽吹扫口、冲洗口和灭火蒸汽口等，在PID上都要清楚地标示出来。
蒸汽伴热管、电伴热管、夹套管及保温管等，在PID中要清楚地标示出来。
各种管路附件，如补偿器(标准件)、软管、永久过滤器、临时过滤器、异径管、盲板、疏水器、可拆卸短管、非标准的管件等都要在图上标示出来。
取样点的位置、取样冷却器要标出。
管道坡度、对称布置和液封高度要求等均必须注明。
PID中应标示出和成套供应的设备相接的连结点，并注明设备随带的管道和阀门与工程设计管道的分界点。
工程设计部分必须在PID 上标示，并与设备供货的图纸一致。
3PID的图面布置要求
PID图纸规格一般采用l＃或0＃图纸。
（1）设备在图面上的布置，一般是顺流程从左至右。
（2）塔、反应器、储罐、换热器、加热炉等若放在地面上，一般是从图面水平中线往上布置。
（3）压缩机、泵布置在图面下部1／4线以下。
（4）中线以下1／4高度供走管道用。
（5）其它设备要布置在工艺流程要求的位置，如高位冷凝器布置在回流罐的上面，再沸器靠塔放置。
（6）对于无高度要求的设备，在图面上的位置要符合流程流向，以便管道连接。
（7）围堰范围也可以在P&ID上表示出来。
（8）一般工艺管线由图纸左右两侧方向出人，与其它图纸上的管道连接。
（9）放空或去泄压系统的管道，在图纸上方或左、右方离开图纸。
（l0）公用工程物料管道有两种表示方法。
一种表示方法同工艺管道，从左右或底部出人图纸，或者就近标出公用工程物料代号及相接图纸号。
另一种表示方法是在相关设备附近注上公用工程物料代号，如CW、PO表示这台设备需要用冷却水及冲洗油；然后在公用工程流程图上（UID）详细示出与该设备相接的管道尺寸、压力等级、管道号及阀门配置等。
这种表示方法常用于标示泵及压缩机等设备的水
冷、轴封油以及冲洗油等公用工程物料管道。
（11）所有出入图纸的管道，除可用介质代号表示公用工程物料管道的图纸连接外，都要带箭头，并注出连接图纸号、管道号、介质名称和相接的设备位号等有关内容。
3制图要求
3.1线条
所有线条要清晰、光洁、均匀，线与线间要有充分的间隔，平行线之间的最小间隔不小于最宽线条宽度的两倍，且不得小于1.5mm，最好为lomm。
在同一张图上，同一类的线条宽度应一致，一根线条的宽度在任何情况下，都不应小于0.25mm,推荐在管道仪表流程图上的线条宽度见下表：
3.2文字和字母
图纸上的各种文字字体要求匀称、工整，并尽可能采用工程字。
字或字母之间要留适当间隙，使之青晰可见。
汉字高度不宜小于2.5mm(2.5号字),0号(AO)和1号
(AI)标准尺寸图纸的汉字高度应大于5mm。
指数、分数、注脚尺寸的数字一般采用小一号字体。
分数数字最小高度为3mm，且和分数线之间至少应有1.5mm的空隙，推荐的字体适用对象如下:
(1)7号和5号字体用于设备名称、备注栏、详图的题首字;
(2)5号和3.5号字体用于其他具体设计内容的文字标注、说明、注释等;
(3)文字、字母、数字的大小在同类标注中大小应相同。
(4)文字用中文(除规定的缩写字母和与外国合作的项目外)。
英文字母采用大写印刷体(单位制、仪表符号、下脚和指数等用字母除外)。
3.3标注方法
(1)设备、机械设备、机械位号和技术特性数据的标注方法
PI图上通常要表示两处设备位号
a.第一处设备位号表示在设备旁，不用引线引出位号线，也不允许将设备位号写在设备内，在设备位号线上部写设备类别代号和位号，不注设备名称。
b.第二处设备位号表示在设备相对应位置的图纸上方或下方。
在设备位号线上部注写类别代号和位号，在位号线下部写明设备名称，如果需要，可在设备名称下面标注该设备、机械、驱动机的主要技术特性数据和结构材料。
技术数据是实际选用值。
如果图面简单，能清晰、直观，并不会造成误解，可以省去上述第一处表示的设备位号。
(2)管道
水平管道的标注应写在管道上方，垂直管道应平行地写在左面，对个别由于管道
太短写不下的情况，可以用引线引出来写(最好平行于管道线)。
管道公称通径用DN表示。
例如:DN25表示公称通径为25mm的管道。
英制管水煤气管焊接钢管直径亦用公称通径表示。
例如2，表示为DN50，均不注单位。
(3)阀门和管件
如果需要标注，阀门和管件的标注应写在图形符号的附近，且平
行于流动方向。
阀门和管件的公称通径用()内填尺寸表示。
例如〔25)表示公称通径为25的阀门(或管件)，均不注单位。
(4)流动方向
物料流向箭头指出物流管道在本图纸各设备之间的流向，图纸接续和进出界区的跨接箭头符号表示物流管道在本图纸上的进和出。
如果一张图要由几张图组成，推荐用同样的画法来表示物流管道的进和出，以便使这几张图连起来时，管道线在相同的水平上，并有助于阅读图纸。
