管道仪表流程图常用图例符号

注：1.“供选用”的字母，指的是在个别设计中多次使用，而上表中未予规定其含意。

使用时该字母含义需在具体工程的设计图例中作出规定，第一位字母表示一种含意，而作为后继字母则表示另一种含意。

例如，字母N作为第一位字母时，含意可为应力；而作为后继字母时，含意可为示波器。

2.“未分类”的字母X，上表中未予规定其含意，适用于在一个设计中仅一次或有限的几次使用，它在不同地点作为第一位字母或作为后继字母均可有任何含意。

例如，XR-1可以是应力记录，XX-2则可以是应力示波器，但是要求在仪表圆圈之外注明“未分类”字母X的含意。

3.后继字母的确切含意，根据实际需要可以有不同的解释。

例如，I可以是指示仪、指示或指示的；T可以是变送器、变送、变送的。

4.被测变量的任何第一位字母若与修饰字母D(差)、F（比）、M（瞬间）、K（变化速率）、Q（积算或累计）中任何一个组合在一起，则表示另外一种含意的被测变量。

因此应把被测变量的字母与修饰字母的组合视为一体来看待。

例如，TDI和TI分别为温差指示和温度指示，这些修饰字母仅在特定情况下使用。

5.分析变量的字母A，包括表未予规定的分析项目。

当有必要表明具体的分析项目时，仪表圆圈中仍写A，一般在圆圈外右上方写出具体的分析项目。

例如分析CO2含量，应在圆圈外标注CO2，而不能用CO2代替圆圈内的字母A。

6.第一位字母的U表示多变量，用来表示代替多个变量的字母结合。

7.后继字母U表示多功能，用来表示代替多个功能的字母结合。

8.修饰字母S表示安全，仅用于紧急保护的检测仪表或检测元件及最终控制元件。

例如，PSV表示非常状态下起保护作用的压力卸放阀或切断阀。

亦可用于事故压力条件下进行安全保护的阀门，而爆破膜则用PSE 来标识（此符号不表示专业分工，仅用来说明符号的使用）。

9.后继字母G表示用于对过程检测观察而无标度的仪表，例如视镜、电视监视器等。

10.后继字母I适用于可读出模拟量或数字被测值的场合，就手动操作器而言，它可用于标度盘或设定值的指示。

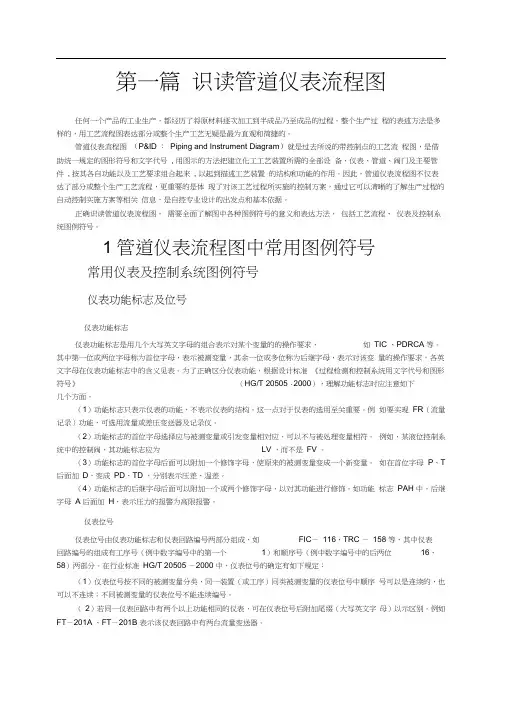

第一篇识读管道仪表流程图任何一个产品的工业生产，都经历了将原材料逐次加工到半成品乃至成品的过程。

整个生产过程的表述方法是多样的，用工艺流程图表达部分或整个生产工艺无疑是最为直观和简捷的。

管道仪表流程图（P&ID ：Piping and Instrument Diagram）就是过去所说的带控制点的工艺流程图，是借助统一规定的图形符号和文字代号, 用图示的方法把建立化工工艺装置所需的全部设备、仪表、管道、阀门及主要管件, 按其各自功能以及工艺要求组合起来, 以起到描述工艺装置的结构和功能的作用。

因此，管道仪表流程图不仅表达了部分或整个生产工艺流程，更重要的是体现了对该工艺过程所实施的控制方案，通过它可以清晰的了解生产过程的自动控制实施方案等相关信息，是自控专业设计的出发点和基本依据。

正确识读管道仪表流程图，需要全面了解图中各种图例符号的意义和表达方法，包括工艺流程、仪表及控制系统图例符号。

1 管道仪表流程图中常用图例符号常用仪表及控制系统图例符号仪表功能标志及位号仪表功能标志仪表功能标志是用几个大写英文字母的组合表示对某个变量的的操作要求，如TIC 、PDRCA 等。

其中第一位或两位字母称为首位字母，表示被测变量，其余一位或多位称为后继字母，表示对该变量的操作要求，各英文字母在仪表功能标志中的含义见表。

为了正确区分仪表功能，根据设计标准《过程检测和控制系统用文字代号和图形符号》（HG/T 20505 ·2000），理解功能标志时应注意如下几个方面。

（1）功能标志只表示仪表的功能，不表示仪表的结构。

这一点对于仪表的选用至关重要。

例如要实现FR（流量记录）功能，可选用流量或差压变送器及记录仪。

（2）功能标志的首位字母选择应与被测变量或引发变量相对应，可以不与被处理变量相符。

例如，某液位控制系统中的控制阀，其功能标志应为LV ，而不是FV 。

（3）功能标志的首位字母后面可以附加一个修饰字母，使原来的被测变量变成一个新变量。

第一篇识读管道仪表流程图任何一个产品的工业生产，都经历了将原材料逐次加工到半成品乃至成品的过程。

整个生产过程的表述方法是多样的，用工艺流程图表达部分或整个生产工艺无疑是最为直观和简捷的。

管道仪表流程图(P&ID：Piping and Instrument Diagram)就是过去所说的带控制点的工艺流程图，是借助统一规定的图形符号和文字代号, 用图示的方法把建立化工工艺装置所需的全部设备、仪表、管道、阀门及主要管件, 按其各自功能以及工艺要求组合起来, 以起到描述工艺装置的结构和功能的作用。

因此，管道仪表流程图不仅表达了部分或整个生产工艺流程，更重要的是体现了对该工艺过程所实施的控制方案，通过它可以清晰的了解生产过程的自动控制实施方案等相关信息，是自控专业设计的出发点和基本依据。

正确识读管道仪表流程图，需要全面了解图中各种图例符号的意义和表达方法，包括工艺流程、仪表及控制系统图例符号。

1 管道仪表流程图中常用图例符号常用仪表及控制系统图例符号仪表功能标志及位号仪表功能标志仪表功能标志是用几个大写英文字母的组合表示对某个变量的的操作要求，如TIC、PDRCA等。

其中第一位或两位字母称为首位字母，表示被测变量，其余一位或多位称为后继字母，表示对该变量的操作要求，各英文字母在仪表功能标志中的含义见表。

为了正确区分仪表功能，根据设计标准《过程检测和控制系统用文字代号和图形符号》（HG/T 20505·2000），理解功能标志时应注意如下几个方面。

（1）功能标志只表示仪表的功能，不表示仪表的结构。

这一点对于仪表的选用至关重要。

例如要实现FR（流量记录）功能，可选用流量或差压变送器及记录仪。

（2）功能标志的首位字母选择应与被测变量或引发变量相对应，可以不与被处理变量相符。

例如，某液位控制系统中的控制阀，其功能标志应为LV，而不是FV。

（3）功能标志的首位字母后面可以附加一个修饰字母，使原来的被测变量变成一个新变量。

仪表流程图中常用图例符号PI:代表压力显示PT:代表压力变送PIT:压力显示变送TI :代表温度显示TE:温度测量元件TT:代表温度变送圆圈加文字：代表就地表方框圆圈加文字：代表控制室显示（DCS带报警CW代表循环冷却水CWR代表循环冷却水回水CR为中控按钮HS为电机现场起停按钮。

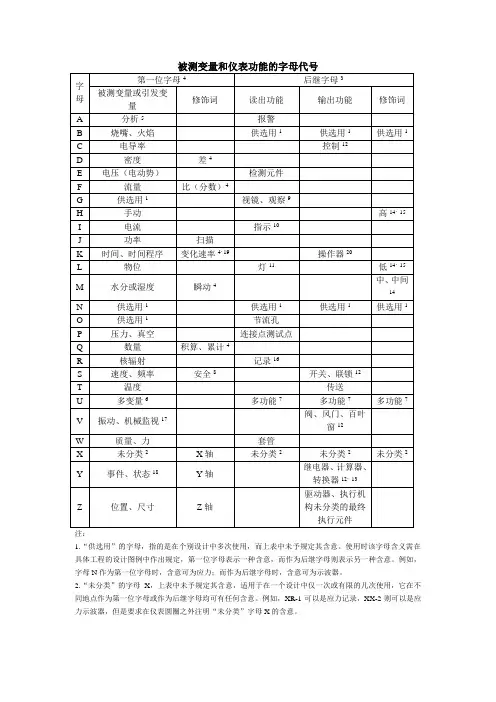

LSH现场高开关LAH液位高报警（但是从流程图上看应该是低报警更合理，毕竟压缩机入口分离罐应该有一定液封才合理呀）LSHH高高报警或者联锁开关（单圆圈是现场仪表、外带方框是中控信号）KV是顺控阀门（当然中控人员有权限自己也可以开关）HPV高点放空LPD低点排放袅1-1 仪哀功濮宇母代号功能，可选用流量或差压变送器及记录仪.表1-3 仪表类型及安装位置的图形符号\表17仪表能源字母组合标志舉1-5 仪裘逢接线團形符号« 1-6 部分流■测■仪表的图影符号加热炉立式加热炉表1 15 炉类图例序号名称3空％换热器4细合式立式炉（箱式炉）云 碎衲2 Mr 曲创<» r 枷 jt 聆-电tm 补 MW42 rit 亠匕冷丄知阳yTt -Zc 处血出轉血、也 ® 抑」SW表1-17 容器和罐的图例姦1-IS Si 和压编机图例名㈣飞功肉心離WH*： V 笨1衬说永战如机电刃丿科暫帀締HIf 怨 ft V 堆型劇心压嚅机ZX 动魁心疔镰机VALVE5Cxq GATE VALVE勺WAY V AU VFGA7F V ALVC CLOSC占ANCLE V AL VfGL UHE VAL Vr AMCLL V AL VE 匚LOSEi-il CHE VAL Vt CLOSE f RAM VAI VFNELD L L V AL VE H I H SI IDI VAI VFL HI EOLF VAL VF CL£MtTLRlNG 匚OKEDec f=LUG VALVE H&-KNIFE VALVFPLUG VAI vr CLtisr右WAY VALVE07匚-4FC K V VF^TOP tHtCK V AL Vt E I XtE SS FL OW VAI VEL**GUT T 匚RrLV VftLVT O ROT ARY V AL VtIOS BALL VAL Yl E=teg POST INpif 4TOR VAL VCBM BALI VAI yr Ci O^E DiAPI V ALVf込ORRIT VA VI txi PINCI* VALVE■OftDIT VA . VE CLOSEHlMiML^H TLO^ /BYPASS<ARC= AUTOH^ TIC REC Y 匚;_E COhiTROLk①功能标志只表示仪表的功能，不表示仪表的结构•例如，要实现FR （流量记录）②功能标志的首位字母选择应与被测变量或引发变量相对应，可以不与被处理变量相符•例如，某液位控制系统中的控制阀，其功能标志应为LV,而不是FV.③功能标志的首位字母后面可以附加一个修饰字母，使原来的被测变量变成一个新变量。

注：1.“供选用”的字母，指的是在个别设计中多次使用，而上表中未予规定其含意。

使用时该字母含义需在具体工程的设计图例中作出规定，第一位字母表示一种含意，而作为后继字母则表示另一种含意。

例如，字母N作为第一位字母时，含意可为应力；而作为后继字母时，含意可为示波器。

2.“未分类”的字母X，上表中未予规定其含意，适用于在一个设计中仅一次或有限的几次使用，它在不同地点作为第一位字母或作为后继字母均可有任何含意。

例如，XR-1可以是应力记录，XX-2则可以是应力示波器，但是要求在仪表圆圈之外注明“未分类”字母X的含意。

3.后继字母的确切含意，根据实际需要可以有不同的解释。

例如，I可以是指示仪、指示或指示的；T可以是变送器、变送、变送的。

4.被测变量的任何第一位字母若与修饰字母D(差)、F（比）、M（瞬间）、K（变化速率）、Q（积算或累计）中任何一个组合在一起，则表示另外一种含意的被测变量。

因此应把被测变量的字母与修饰字母的组合视为一体来看待。

例如，TDI和TI分别为温差指示和温度指示，这些修饰字母仅在特定情况下使用。

5.分析变量的字母A，包括表未予规定的分析项目。

当有必要表明具体的分析项目时，仪表圆圈中仍写A，一般在圆圈外右上方写出具体的分析项目。

例如分析CO2含量，应在圆圈外标注CO2，而不能用CO2代替圆圈内的字母A。

6.第一位字母的U表示多变量，用来表示代替多个变量的字母结合。

7.后继字母U表示多功能，用来表示代替多个功能的字母结合。

8.修饰字母S表示安全，仅用于紧急保护的检测仪表或检测元件及最终控制元件。

例如，PSV表示非常状态下起保护作用的压力卸放阀或切断阀。

亦可用于事故压力条件下进行安全保护的阀门，而爆破膜则用PSE 来标识（此符号不表示专业分工，仅用来说明符号的使用）。

9.后继字母G表示用于对过程检测观察而无标度的仪表，例如视镜、电视监视器等。

10.后继字母I适用于可读出模拟量或数字被测值的场合，就手动操作器而言，它可用于标度盘或设定值的指示。

PID常用图例符号PID（Process & Instrumentation Diagram）是一种用于表示工业过程中的管道线路、设备和仪表的示意图。

在PID图中，常常使用一些特定的符号来表示不同的元件和设备。

本文将介绍PID常用图例符号，并解释其含义。

1. 管道符号：- 直线段表示直线管道；- 弯曲线表示弯曲的管道；- 双线段表示双重管道，通常用于高压系统；- 箭头表示流向。

2. 过程设备符号：- 圆形代表压力容器，如储罐或反应器；- 正方形代表加热设备，如加热炉或锅炉；- 水平线代表换热器，用于传递热量；- 垂直线代表塔，用于分离混合物；- 棒状代表过滤器，用于过滤固体颗粒。

3. 仪表符号：- 圆圈代表传感器或探测器；- 正方形代表仪表，如温度计或压力计；- 倒三角形代表控制器，如调节阀或电机。

4. 操作符号：- 正方形代表手动操作，由人工完成；- 圆圈代表自动操作，由自动化控制系统完成。

5. 电气符号：- 直线代表电线或电缆；- 圆圈代表连接点或节点；- 箭头代表电流的流动方向。

通过使用这些常见的PID图例符号，工程师可以快速准确地理解和分析一个工业过程的流程和元件。

PID图的清晰和准确性对于工程设计和操作非常重要，因此保持符号的一致和正确使用是至关重要的。

需要注意的是，PID符号也可以根据具体的工程需求进行个性化的修改和扩展。

不同行业和不同的工艺过程可能会使用自定义的符号，以满足特定的要求。

总结：本文介绍了PID常用图例符号，包括管道符号、过程设备符号、仪表符号、操作符号和电气符号。

通过正确使用这些符号，工程师可以轻松理解和分析工业过程的流程和元件。

符号的使用保持一致性和准确性对于工程设计和操作至关重要。

希望本文对读者在理解和应用PID图方面有所帮助。
