机械制图 螺纹及螺纹件

重合的假想圆柱面的直径。
02
螺纹画法与标注方法
外螺纹画法及标注
牙顶粗实线
外螺纹的牙顶用粗实线表示，按 照规定的螺纹牙型画出。
牙底细实线
牙底用细实线表示，与轴线平行。
标注方法
在螺纹的大径线上引出标注线，用 M和公称直径表示螺纹规格，用螺 距和导程表示螺纹参数，旋向省略 不标。
内螺纹画法及标注
牙顶细实线
倒角与退刀槽的画法
在螺纹的起始和终止处，应画出倒角 和退刀槽以表示加工过程。
标注方法的特殊情况
当需要表达特殊参数或要求时，可以 在标注中增加相应的内容，如公差、 表面粗糙度等。
03
螺纹紧固件连接表示法
螺栓连接表示法
螺栓连接的画法
在装配图中，螺栓连接的画法通常是 将螺栓的轴线画成直线，并在其上标 注出螺栓的规格和长度。同时，还需 画出被连接件的轮廓线和剖面线。
SolidWorks软件简介及基本操作
SolidWorks概述
SolidWorks是一款专业的三维CAD设计软件，适用于机械设计、 产品设计等领域。
基本操作介绍
包括界面布局、零件建模、装配体设计、工程图生成等。
螺纹绘制方法
详细讲解在SolidWorks中如何绘制各种标准的螺纹，以及与螺纹 相关的特征和工具。
• 非标螺纹的应用前景：随着机械制造业的不断发展，非标螺纹的应用前景越来 越广阔。未来，非标螺纹将在更多领域得到应用，如航空航天、汽车制造、医 疗器械等。同时，随着新材料和新技术的不断涌现，非标螺纹的设计和加工技 术也将不断创新和发展。
THANKS
感谢观看
其他CAD软件应用举例
Inventor软件
01
介绍Inventor软件的基本操作和螺纹绘制方法，以及其在机械

!)
六角法兰面 ! 螺栓 "
"*
圆头十字槽 ! 木螺钉 "
返回总目录
返回分目录
后退
!
!" # $ %%&’()*)’’&返回总目录
返回分目录
后退
!
! !"#

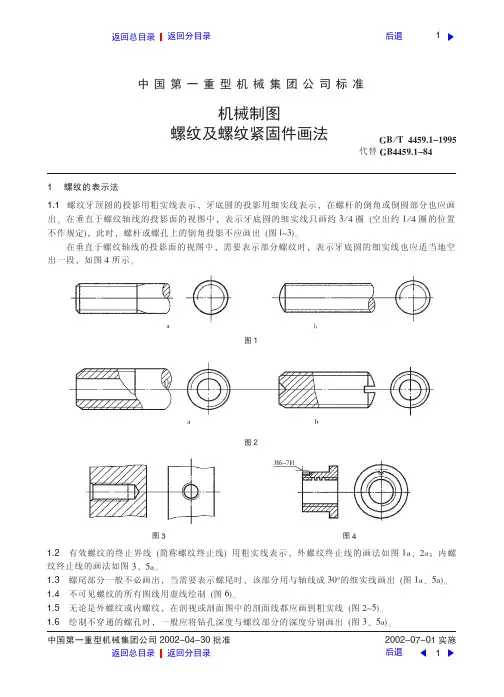

螺套的画法和标记 常用螺套有钢丝螺套 ! 图 "#$ 和整体式螺套 % 图 "&$ 等 ! 其画法与一般螺纹件的画法相同 " 钢丝
螺套的画法见表 " 之 ’! 整体式螺套的画法见表 " 之 ""
返回总目录
返回分目录
后退
!
!" # $ %%&’()*)’’&返回总目录
返回分目录
后退
!
Байду номын сангаас
! " "#$
螺纹副的标注方法 ! 本公司略 " 在装配图中螺纹紧固件的画法 在装配图中 ! 当剖切平面通过螺杆的轴线时 ! 对于螺柱 " 螺栓 " 螺钉 " 螺母及垫圈等均按未剖切
绘制 !图 #$%#&" # 螺纹紧固件的工艺结构 ! 如倒角 " 退刀槽 " 缩颈 " 凸肩等均可省略不画 !图 #’%#&" $
在通孔中
螺套的装配
在盲孔中
本公司补充 !
!$当螺栓 " 螺钉 " 螺柱及其与螺母的组合 # 螺杆直径在图样的实际尺寸小于 # %% 时 $ 可用如下简
化画法 % 对不可见螺栓组合用虚线绘制 & 包装图上 $ 不论螺栓组合的尺寸大小 $ 均可用这种 简 化 画 法&

第六章 螺纹、齿轮及常用标准件
三、螺纹的标记及标注
1．普通螺纹的标记
螺纹特征代号 公称直径×螺距 中径公差带–顶径公差带 –螺纹旋合长度 –旋向
螺纹代号
公差带代号
旋合长度代号
旋向代号
例6-1 解释M24–6H的含义。 例6-2 解释M12–6g的含义。 例6-3 解释M10–5g6g–S-LH的含义。 例6-4 解释M20×2LH–6H的含义。
第六章 螺纹、齿轮及常 用的标准件
机械制图多媒体课件
第六章 螺纹、齿轮及常用标准件
第六章 螺纹、齿轮及常用的标准件
第一节 第二节 第三节 第四节 第五节 螺 纹 螺纹紧固件 齿 轮 键联结和销联接 滚动轴承
机械制图多媒体课件
第六章 螺纹、齿轮及常用标准件
返回章目录
第一节 螺 纹
螺纹是在圆柱或圆锥表面上，沿着螺旋线所形成的具有相同剖面的 连续凸起（凸起是指螺纹两侧面间的实体部分，又称为牙）。 螺纹分外螺纹和内螺纹两种，成对使用。
深 沟 球 轴 承
角 接 触 球 轴 承
圆 柱 滚 子 轴 承
外 球 面 球 轴 承
机械制图多媒体课件
第六章 螺纹、齿轮及常用标准件
（2）尺寸系列代号 尺寸系列代号包括滚动轴承的宽（高）度系 列代号和直径系列代号两部分，用两位阿拉伯数 字来表示。它的主要作用是区别内径相同、而宽 度和外径不同的滚动轴承
例6-13 公称直径d=6、公差为m6、公称长度L=30、 材料为钢、普通淬火、表面氧化的圆柱销， 其标记为：
销 GB/T 119.2 6m6×30 （或）GB/T 119.2 6m6×30
机械制图多媒体课件
圆柱销表
圆锥销表
销联接的画法

26/102 Liu Wei, Beijing Jiaotong University
⒉ 标记示例 例1：
普通螺纹 大径＝20 螺距P2 (细牙) 左旋
内、外螺纹？
M20×2LH－5g6g－S
短旋合长度 顶径公差带代号 中径公差带代号
⒊ 图上标注方法
M20×2
M20-7H
外螺纹
G1
内螺纹 尺寸界线 应从 何处引出?
小径圆约画3/4圈
小径线画粗实线
螺纹终止线 大径圆约画3/4圈
例 外螺纹剖视画法
大径 小径
螺纹终止线画一段
Ch 13 Screw Thread & Standard-common Parts
剖面线画到大径线
19/102 Liu Wei, Beijing Jiaotong University
剖面线画到小径线 即粗实线位置
螺纹牙型的表示
⑴ 重合画法 ⑵ 移出局部放大
Ⅰ
螺纹相贯的画法
螺纹相贯时，只在钻孔与钻孔相交处画出相贯线。
Ch 13 Screw Thread & Standard-common Parts
钻孔
120°
攻丝
5:1
Ⅰ
容易出错的地方
⑵ 退刀槽
b
⑶ 螺纹尾
与轴线成30°
螺纹尾
只在有要求时 才画，不需标 注。
11/102 Liu Wei, Beijing Jiaotong University
单线螺纹：P=Ph
多线螺纹：P=Ph/n
12/102 Liu Wei, Beijing Jiaotong University
有什么用途？
Ch 13 Screw Thread & Standard-common Parts
