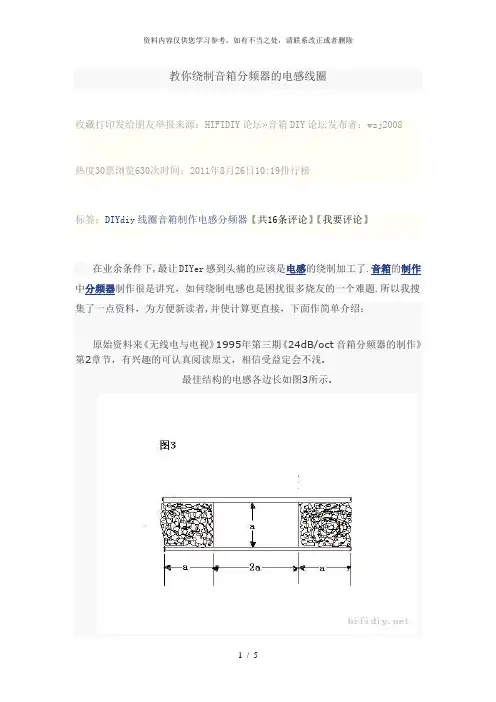

教你绕制音箱分频器的电感线圈
收藏打印发给朋友举报来源：HIFIDIY论坛»音箱DIY论坛发布者：wzj2008
热度30票浏览630次时间：2011年8月26日10:19排行榜
标签：DIYdiy线圈音箱制作电感分频器【共16条评论】【我要评论】
在业余条件下,最让DIYer感到头痛的应该是电感的绕制加工了.音箱的制作中分频器制作很是讲究，如何绕制电感也是困扰很多烧友的一个难题.所以我搜集了一点资料，为方便新读者,并使计算更直接，下面作简单介绍：
原始资料来《无线电与电视》1995年第三期《24dB/oct音箱分频器的制作》第2章节，有兴趣的可认真阅读原文，相信受益定会不浅.
最佳结构的电感各边长如图3所示.
2、最佳结构的电感具有用料少、内阻小，绕制误差小（≤5%）等优点。
3、已知要绕制的电感的电感量为L（uH)。
骨架的尺寸a（mm），线圈匝数N的求法如下：(如图第三步所示）
4、电感绕制的具体过程：
（a）按以上确定的a值制作图4中圆筒C，要特别注意，不同的电感,应采用不同的圆筒。
（b）按所有要绕制的电感的a值的最大者amax制作边长≥4amaxr的夹板二块A、B中心开有圆孔，可让绕线机的螺丝轴穿过.
(c)绕制电感时，只需用夹板把对应圆筒用绕线机夹紧螺丝夹紧后绕制即可.绕制第二、三多个电感时，只需要更换相应圆筒。
绕制时松紧要恰当，绕完后层厚应最接近于a值。
绕制完成后可直接应用，若用精度低的仪表测量，结果的偏差往往是仪表本身的误差所致，显得适得其反。
常用的计算数据见附表:(表中数据可直接套用，不必进行繁杂的计算）。
分频器的设计一、课程设计目的1.学会使用电路设计与仿真软件工具Hspice，熟练地用网表文件来描述模拟电路，并熟悉应用Hspice内部元件库。
通过该实验，掌握Hspice的设计方法，加深对课程知识的感性认识，增强电路设计与综合分析能力。
2.分频器大多选用市售成品，但市场上出售的分频器良莠不齐，质量上乘者多在百元以上，非普通用户所能接受。
价格在几十元以下的分频器质量难以保证，实际使用表现平庸。
自制分频器可以较少的投入换取较大的收获。
二.内容分频器-概述分频器是指使输出信号频率为输入信号频率整数分之一的电子电路。
在许多电子设备中如电子钟、频率合成器等，需要各种不同频率的信号协同工作，常用的方法是以稳定度高的晶体振荡器为主振源，通过变换得到所需要的各种频率成分，分频器是一种主要变换手段。
早期的分频器多为正弦分频器，随着数字集成电路的发展，脉冲分频器（又称数字分频器）逐渐取代了正弦分频器，即使在输入输出信号均为正弦波时也往往采用模数转换－数字分频－数模转换的方法来实现分频。
正弦分频器除在输入信噪比低和频率极高的场合已很少使用。
分频器-作用分频器是音箱中的“大脑”，对音质的好坏至关重要。
功放输出的音乐讯号必须经过分频器中的各滤波元件处理，让各单元特定频率的讯号通过。
要科学、合理、严谨地设计好音箱之分频器，才能有效地修饰喇叭单元的不同特性，优化组合，使得各单元扬长避短，淋漓尽致地发挥出各自应有的潜能，使各频段的频响变得平滑、声像相位准确，才能使高、中、低音播放出来的音乐层次分明、合拍，明朗、舒适、宽广、自然的音质效果。
在一个扬声器系统里，人们把箱体、分频电路、扬声器单元称为扬声器系统的三大件，而分频电路对扬声器系统能否高质量地还原电声信号起着极其重要的作用。
尤其在中、高频部分，分频电路所起到的作用就更为明显。
其作用如下：合理地分割各单元的工作频段；合理地进行各单元功率分配；使各单元之间具有恰当的相位关系以减少各单元在工作中出现的声干涉失真；利用分频电路的特性以弥补单元在某频段里的声缺陷；将各频段圆滑平顺地对接起来。

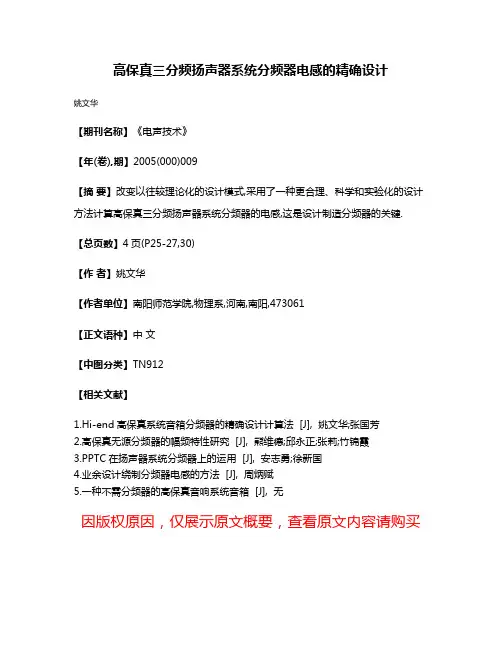

高保真三分频扬声器系统分频器电感的精确设计
姚文华
【期刊名称】《电声技术》
【年(卷),期】2005(000)009
【摘要】改变以往较理论化的设计模式,采用了一种更合理、科学和实验化的设计方法计算高保真三分频扬声器系统分频器的电感,这是设计制造分频器的关键.【总页数】4页(P25-27,30)
【作者】姚文华
【作者单位】南阳师范学院,物理系,河南,南阳,473061
【正文语种】中文
【中图分类】TN912
【相关文献】
1.Hi-end高保真系统音箱分频器的精确设计计算法 [J], 姚文华;张国芳
2.高保真无源分频器的幅频特性研究 [J], 熊维德;邱永正;张莉;竹锦霞
3.PPTC在扬声器系统分频器上的运用 [J], 安志勇;徐新国
4.业余设计绕制分频器电感的方法 [J], 周炳赋
5.一种不需分频器的高保真音响系统音箱 [J], 无
因版权原因，仅展示原文概要，查看原文内容请购买。
早在20年前，电子技术类杂志已经开始介绍电子分频功率放大器的具体设计电路。
我也先后在《音响世界》和《电子制作》杂志上介绍过大、中、小不同输出功率的电子三分频功率放大器实用电路与配套印刷电路PCB板。
尤其是在2000年第7、8两期《电子制作》杂志上发表的“自制200W电子三分频高品质有源音响系统”和在.0杂志上发表的“自制.0高品质电子分频有源音响系统已经进入可完全取代级后分频音响系统的时期。
这两篇作品发表后，曾有不少读者给我发来电子邮件请教。
特别要提到的是，我发表在.0.0在经历了7年时间.0音响系统予以推广普及。
对拥有真正的Hi-Fi重放音响系统者来说，想要寻找.0.0音响系统予以推广普及？虽然.0以往已经刊登过不少电子分频功率放大器实用电路图，却只是把重点放在电路工作原理介绍上，几乎没有对具体的制作程序进行展示讲解，这就使得人们实际还是把它作为高深末测的东西来对待，误以为.0音响系统是很难制作的专家级人士才能玩的东西。
其实，制作.0音响系统并不困难，只要掌握了要领，比制作采用级后分频的巨大功率放大器简单得多。
就如同当有人第一个把鸡蛋竖起来后，其他人也能把鸡蛋竖起来一样，不过是一张窗户纸，一旦捅破，就再也不是高深末测的东西。
下面我就给大家做展示讲解。
先上个电子三分频书架音响给大家看看,低音单元为4吋喇叭.1.级前分频与级后分频在工作原理上具有何不同1995 年第10期《音响世界》杂志发表了我写的文章“胆石之争可以休矣”，在该文中已经特别说明高声频信号的波幅是叠加在低音频信号的波幅之上，人们只要用示波器观察一下实际的音频电压波形就会证实这一特征。
假定某一音频信号中含有14kHz、 5kHz、100Hz三个频率成分，并且三个频率的幅值都相同。
采用级前三分频功放电路，分别由高、中、低三个单元放大器对上述频率进行放大，每个单元放大器的输出功率都相同为P，总的输出功率即等于3 P。
若是采用级后分频方式，只用一个功率放大器对上述三个音频信号进行放大，高、中、低三个频率的输出功率相同也分别为P，功率放大器总的输出功率将等于 9P！其中2/3的输出功率将被连在喇叭之前的电容器与电感器分频网络所占去。
三分频扬声器系统分频器电感的精确设计三分频扬声器系统分频器电感的精确设计1 引言扬声器系统的分频器分为前级分频和功率分频2类。
前级分频是前级电路中由电子元件产生的分频，再由各自的功放分别驱动高﹑中﹑低音扬声器系统，如图（1a）所示，属于小信号有源分频。
而功率分频则是由电感、电容、电阻元件构成的位于功放与扬声器之间的无源分频电路，如图（1b）所示。
采用功率分频的扬声器系统结构简单、成本低，而且又能获得很高的放音质量，因而在现代高保真放音系统中应用最为普遍。
其性能的好坏与扬声器的各项指标以及分频电路、电感元件的性能、精度有密不可分的关系，精确计算电感参数便是成功的关键。
2 对分频器电路、元件的要求（1）电路中电感元件直流电阻、电感值误差越小越好。
而且为使频响曲线平坦最好使用空心电感。
（2）电路中电容元件损耗尽可能小。
最好使用音频专用金属化聚丙烯电容。
（3）使各扬声器单元分配到较平坦的信号功率，且起到保护高频扬声器的作用。
（4）各频道分频组合传输功率特性应满足图2所示特性曲线的要求（P0为最大值，P1为对应分频点f1、f2的值）。
分频点处的功率与功率最大值之间幅度应满足P1（=0.3～0.5）P0的范围。
（5）整个频段内损耗平坦，基本不出现“高峰”和“深谷”。
3 分频电感电容参数值的计算下面以三分频分频器为例说明其参数的计算，如图3所示。
1）计算分频电感L1，L2，L3，L4和分频电容C1，C2，C3，C4。
为了得到理想的频谱特性曲线，理论计算时可取：C1=C4，C3=C2，L1=L3，L4=L2，分频点频率为f1，（f2见图2），则分频点ω1=2πf0，ω2=2πf2。
并设想高、中、低扬声器阻抗均相同为RL。
每倍频程衰减12 dB。
2）实验修正C1，C2，C3，C4，L1，L2，L3，L4的值为精确起见，可用实验方法稍微调整C1，C2，C3，C4，L1，L2，L3，L4的值，以满足设计曲线﹙见图2﹚的要求。
分频器设计分频器是一种电子电路，能够将输入信号分解成不同频率的输出信号。
在电子系统中，分频器扮演着重要的角色，被广泛应用于通信、信号处理、计算机等领域。
分频器的设计需要考虑许多因素，包括分频比、频率范围、输出信号质量等。
下面将以一个简单的二分频器为例，介绍分频器的设计过程。
首先，我们需要根据要求确定分频比。
假设我们需要设计一个二分频器，即将输入信号的频率减小一半，可得到输出信号的频率。
其次，我们需要选择适当的电子元件组成电路。
在这个例子中，我们可以使用D触发器和与门组成二分频器。
D触发器是一种特殊的触发器，具有两个输入端(D和时钟信号CLK)和两个输出端(Q和Q’)。
根据D触发器的特性，当CLK信号上升沿到来时，Q端的信号会根据D端的信号进行更新。
具体地说，我们将输入信号接入D触发器的CLK端，将输出信号接入D触发器的D端。
当输入信号的频率较高时，D触发器在每个时钟周期都会根据输入信号更新一次输出信号，从而使输出信号的频率减小一半。
同时，我们还需要使用与门将原始输入信号与输出信号进行“与”运算。
与门是一种逻辑门，只有当所有输入信号都为高电平时，输出信号才为高电平。
在二分频器的设计中，输出信号只有当原始输入信号和分频后的输入信号都为高电平时，才为高电平。
通过与门可以实现这一功能。
最后，我们需要考虑电路的摆放和电源的供应。
将D触发器和与门适当摆放，以确保信号传输和电路工作的稳定性。
同时，供应适当的电源电压和电流，以满足电路工作的要求。
总结起来，分频器是一种实现信号分解的电子电路。
通过选择适当的元件组成电路，并考虑电路布局和电源供应等因素，可以设计出满足不同需求的分频器。
分频器的设计需要充分理解电子元件的特性和工作原理，并根据要求进行合理设计和优化，以实现预期的信号分解效果。

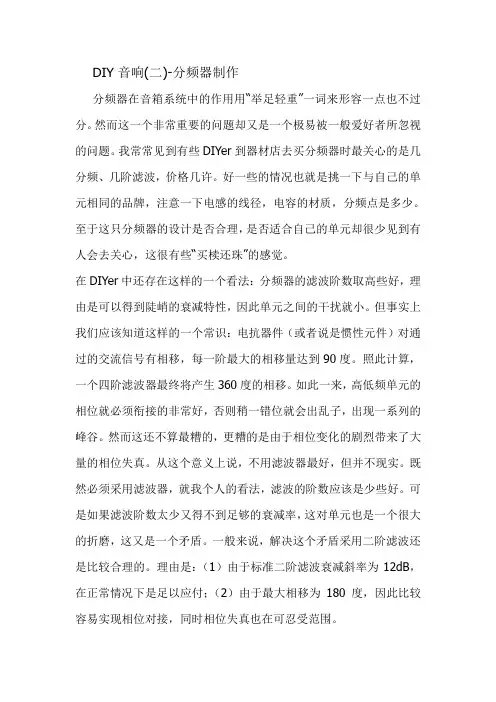

DIY音响(二)-分频器制作分频器在音箱系统中的作用用“举足轻重”一词来形容一点也不过分。
然而这一个非常重要的问题却又是一个极易被一般爱好者所忽视的问题。
我常常见到有些DIYer到器材店去买分频器时最关心的是几分频、几阶滤波，价格几许。
好一些的情况也就是挑一下与自己的单元相同的品牌，注意一下电感的线径，电容的材质，分频点是多少。
至于这只分频器的设计是否合理，是否适合自己的单元却很少见到有人会去关心，这很有些“买椟还珠”的感觉。
在DIYer中还存在这样的一个看法：分频器的滤波阶数取高些好，理由是可以得到陡峭的衰减特性，因此单元之间的干扰就小。
但事实上我们应该知道这样的一个常识：电抗器件（或者说是惯性元件）对通过的交流信号有相移，每一阶最大的相移量达到90度。
照此计算，一个四阶滤波器最终将产生360度的相移。
如此一来，高低频单元的相位就必须衔接的非常好，否则稍一错位就会出乱子，出现一系列的峰谷。
然而这还不算最糟的，更糟的是由于相位变化的剧烈带来了大量的相位失真。
从这个意义上说，不用滤波器最好，但并不现实。
既然必须采用滤波器，就我个人的看法，滤波的阶数应该是少些好。
可是如果滤波阶数太少又得不到足够的衰减率，这对单元也是一个很大的折磨，这又是一个矛盾。
一般来说，解决这个矛盾采用二阶滤波还是比较合理的。
理由是：（1）由于标准二阶滤波衰减斜率为12dB，在正常情况下是足以应付；（2）由于最大相移为180度，因此比较容易实现相位对接，同时相位失真也在可忍受范围。
一个设计、制作优良的分频器，应该是针对某一组单元度身定做的，没有一个放诸四海皆真理、那种万金油似的分频器。
道理非常简单：每一款杨声器由于设计、制作上的差异，都有不同的特性。
从声压特性、阻抗特性到相位特性都有所不同。
设计一个分频器应该将这些因素综合考虑，使得各单元的优点得以充分发挥，缺点得以有效抑制，方可算得上是一个成功的设计。
我们以往设计分频器选择器件参数时比较常用的方法是采用教科书上所介绍的，根据分频点、衰减斜率进行计算得到的。
分频器的设计取决于什么？
文章来源：
分频器的设计主要取决三个因素：
(1)扬声器额定阻抗
(2)分频点频率
一般两频道分频器，分频点可在800～3000赫之间选取；三频道分频器的第一分频点可在300～500赫之间选取，第二分频点可在3000～5000赫之间选取。
选取分频点时应注意两点：一是在分频点处，两个扬声器同时都处在良好的工作状态，即在分频点处的频响曲线应器同时都处在良好的工作状态，即在分频点处的频响曲线应平直；二是在分频点处两者衔接要平滑、自然。
其频响曲线不应出现明显的“峰”和“谷”。
(3)衰减率
所谓衰减率，是指扬声器在分频点以下，扬声
器的频响曲线随频率变化而下降的斜率，以每倍频程下降的分贝数来表示。
⾳箱七种内部结构图及应⽤设计描述 ⾳箱概述 ⾳箱指可将⾳频信号变换为声⾳的⼀种设备。
通俗的讲就是指⾳箱主机箱体或低⾳炮箱体内⾃带功率放⼤器，对⾳频信号进⾏放⼤处理后由⾳箱本⾝回放出声⾳，使其声⾳变⼤。
⾳箱是整个⾳响系统的终端，其作⽤是把⾳频电能转换成相应的声能，并把它辐射到空间去。
它是⾳响系统极其重要的组成部分，担负着把电信号转变成声信号供⼈的⽿朵直接聆听的任务。
⾳箱的⼯作原理 要知道⾳箱发声的原理，我们⾸先需要了解声⾳的传播途径。
声⾳的传播需要介质（真空不能传声）；声间要靠⼀切⽓体，液体、固体作媒介传播出去，这些作为传播媒介的物质称为介质。
就好⽐⽔波，你往平静的⽔⾯上抛⼀个⽯⼦，⽔⾯就有波浪，再由对岸传播到4周；声波也是这样形成的。
声波的频率在20——20，000Hz范围内，能够被⼈⽿听到；低于或⾼于这个范围，⼈⽿都听不到。
波与声波的传播⽅式是⼀样的，通过介质的传播，⼈⽿才能听到声⾳。
声波可以在⽓体、固体、液体中传播。
下⾯在来说说喇叭的⼯作原理。
喇叭是把电信号转换为声信号的⼀种装置，它由线圈、磁铁、纸盆等组成。
由放⼤器输出⼤⼩不等的电流（交流电）通过线圈在磁场的作⽤下使线圈移动，线圈连接在纸盆上带动纸盆震动，再由纸盆的震动推动空⽓，从⽽发出声⾳。
喇叭的发声原理 当喇叭接收到由⾳源设备输出的电信号时，电流会通过喇叭上的线圈，并产⽣磁场反应。
⽽通过线圈的电流是交变电流，它的正负极是不断变化的；正极和负极相遇会相互吸引，线圈受到喇叭上磁铁的吸引向后（箱体内）运动；正极和正极相遇则相互排斥，线圈向外（箱体外）运动。
这⼀收⼀扩的节奏会产⽣声波和⽓流，并发出声⾳，它和我们讲话的喉咙振动是同样的效果。
频率响应曲线SPL vs Freq ⼈⽿所能听到的频率范围为20Hz─20KHz，（《20hz称为次声，》20KHz称为超声）图标纵坐标─表⽰声压级，单位是dB。
图标横坐标─表⽰频率，单位是Hz。
图标左侧为低⾳单体频响曲线，右侧为⾼⾳单体，包含左右的是⾳箱。
分频器的设计首先讲一下单元：一般情况下，我们对单元按频率会划分为超高音，高音，中高音，中音，重低音，低音，超低音超高音：負責22kHz以上的頻率高音：負責5000Hz~22kHz頻率.中音：負責1500~5000Hz頻率低音：負責1500Hz以下頻率超低音(增加)負責200Hz以下頻率也有网友提出其他的划分标准以A音（C调的“哆来咪法嗦啦西”的“啦”音，频率为440赫兹）为基准音，以倍频的形式向下三个八度向上五个八度，把全音域分为八个八度，一个个八度就是音响上常说的一个倍频程（1oct)。
具体的划分是这样的：55－110赫兹，110－220赫兹，220－440赫兹，440－880赫兹，880－1760赫兹，1760－3520赫兹，3520－7040赫兹，7040－14080赫兹，共八段（八个八度）。
这样就很清晰的看出频段的划分了。
110赫兹以下－超低频；110－220赫兹－低频；220－440赫兹－中低频；440－880赫兹－低中频；880－1760赫兹－中频；1760－3520赫兹－中高频；3520－7040赫兹－高频；7040赫兹以上－超高频。
还有两种频段划分方法以“E”音划分-20 次低频20-40 极低频40-80 低频下段80-160 低频上段160-320 中频下段320-640 中频中段640-1280 中频上段1280-2560 高频下段2560-5120 高频中段5120-10240 高频上段10240- 极高频以“C”划分-63 极低频63-125 低频下段125-250 低频上段250-500 中频下段500-1K 中频中段1K-2K 中频上段2K-4K 高频下段4K-8K 高频上段8K- 极高频分频器的主要元件：电阻，电感，电容电阻在分频器中的作用：调整灵敏度电感：其特性是阻挡较高频率，只让较低的频率通过电容：其特性与电感刚好相反，也就是阻挡频率通过电容器：当电容器两端加载电压的时候，两端就会感应并存储电荷，所以电容器是一个临时的储存电能的器件，当电容器两端电压变化很快的时候【即高频】，由于电压变化太快导致两端感应电荷也同步地变化，也就等效于有电流流过电容器，而当频率很低的时候，电容器两端电压变化很慢，近似没有电流流过。
详解分频电路中的分频电感电路1.单6dB二分频扬声器电路图3-1所示是单6dB二分频扬声器电路，它是在前一种电路基础上在低音扬声器回路中接入了电感L1，通过适当选取L1的电感量大小，使之可以让中频和低频段信号通过，但不让高频段信号通过，这样更好地保证了BL1工作在中频和低频段。
图3-1 单6dB 二分频扬声器电路这种电路在高音和低音扬声器回路中各设一只衰减元件，为6dB 型。
2.单12dB型二分频扬声器电路图3-2所示是单12dB型二分频扬声器电路，它是在前一种电路基础上在高音扬声器上并接一只电感L2，通过适当选取L2的电感量大小，让L2将中频和低频段信号旁路，这样高音扬声器回路有两次选频过程：一是分频电容C1，二是分频电感L2，使BL2更好地工作在高频段。
图3-2 单12dB 型二分频扬声器电路这种电路中的L2和C1对中频、低频段具有各6dB共12dB的衰减效果，所以为12dB型电路。
3.双12dB型二分频扬声器电路图3-3所示是双12dB型二分频扬声器电路，它是在前一种电路基础上在低音扬声器BL1上并联分频电容C2，C2将从L1过来的剩余的高频段信号旁路，让BL1更好地工作在中频和低频段，这样C2与L1也具有12dB的衰减效果，所以这一扬声器电路是双12dB型二分频扬声器电路。
4.6dB型三分频扬声器电路图3-4所示是6dB型三分频扬声器电路，BL1是高音扬声器，BL2是中音扬声器，BL3是低音扬声器，电路中的其他电容是分频电容，电感是分频电感。
图3-3 双12dB 型二分频扬声器电路图3-4 6dB 型三分频扬声器电路这一电路的分频原理是：分频电容C1让高频段信号通过，不让中频和低频段信号通过，这样BL1重放高音声音;分频电容C2让中频和高频段信号通过(C2容量比 C1 大)，但是 L1 让中频段信号通过，因对高频段信号感抗高而不让高频段信号通过，这样BL2重放中频段信号;L2只让低频段信号通过，不让高频和中频段信号通过，这样BL3重放低频段信号。
分频器的设计首先讲一下单元：一般情况下，我们对单元按频率会划分为超高音，高音，中高音，中音，重低音，低音，超低音超高音：負責22kHz以上的頻率高音：負責5000Hz~22kHz頻率.中音：負責1500~5000Hz頻率低音：負責1500Hz以下頻率超低音(增加)負責200Hz以下頻率也有网友提出其他的划分标准以A音（C调的“哆来咪法嗦啦西”的“啦”音，频率为440赫兹）为基准音，以倍频的形式向下三个八度向上五个八度，把全音域分为八个八度，一个个八度就是音响上常说的一个倍频程（1oct)。
具体的划分是这样的：55－110赫兹，110－220赫兹，220－440赫兹，440－880赫兹，880－1760赫兹，1760－3520赫兹，3520－7040赫兹，7040－14080赫兹，共八段（八个八度）。
这样就很清晰的看出频段的划分了。
110赫兹以下－超低频；110－220赫兹－低频；220－440赫兹－中低频；440－880赫兹－低中频；880－1760赫兹－中频；1760－3520赫兹－中高频；3520－7040赫兹－高频；7040赫兹以上－超高频。
还有两种频段划分方法以“E”音划分-20 次低频20-40 极低频40-80 低频下段80-160 低频上段160-320 中频下段320-640 中频中段640-1280 中频上段1280-2560 高频下段2560-5120 高频中段5120-10240 高频上段10240- 极高频以“C”划分-63 极低频63-125 低频下段125-250 低频上段250-500 中频下段500-1K 中频中段1K-2K 中频上段2K-4K 高频下段4K-8K 高频上段8K- 极高频分频器的主要元件：电阻，电感，电容电阻在分频器中的作用：调整灵敏度电感：其特性是阻挡较高频率，只让较低的频率通过电容：其特性与电感刚好相反，也就是阻挡频率通过电容器：当电容器两端加载电压的时候，两端就会感应并存储电荷，所以电容器是一个临时的储存电能的器件，当电容器两端电压变化很快的时候【即高频】，由于电压变化太快导致两端感应电荷也同步地变化，也就等效于有电流流过电容器，而当频率很低的时候，电容器两端电压变化很慢，近似没有电流流过。
音箱DIY之电感制作
音箱DIY之电感制作
所属分类：音箱设计
音箱DIY分频器制作中电感制作较为困难，下面就介绍一下电感线圈的绕制：
绕制分频电感最好使用绕线机，这样绕得整齐，圈数也不会搞乱。
若无绕线机，将手摇钻固定在台虎钳上也可绕制，但圈数一定不能记错。
要绕出整齐美观的线圈来，一个尺寸合适，结构牢固的线圈骨架是不可少的，但合适的线圈骨架往往购不到，制作起来也很费事。
这时按下图制作一幅专用线线夹板，将会给您带来方便。
有了它，只要更换不同尺寸的圆筒芯子，借助绕线机就可以绕制各种尺寸的线圈了。
夹板可用五合板制作，其上开的两道槽是为事先安放捆扎线准备的。
线圈绕好后，将线圈扎上两道、夹板松开后，线圈便不会散开，然后取下线圈，退出芯子，进一步将线圈捆扎牢固，再经浸漆处理后就可使用了。
电感线圈骨架。
三分频扬声器系统分频器电感的精确设计
1 引言
扬声器系统的分频器分为前级分频和功率分频2类。
前级分频是前级电路中由电子元件产生的分频，再由各自的功放分别驱动高﹑中﹑低音扬声器系统，如图（1a）所示，属于小信号有源分频。
而功率分频则是由电感、电容、电阻元件构成的位于功放与扬声器之间的无源分频电路，如图（1b）所示。
采用功率分频的扬声器系统结构简单、成本低，而且又能获得很高的放音质量，因而在现代高保真放音系统中应用最为普遍。
其性能的好坏与扬声器的各项指标以及分频电路、电感元件的性能、精度有密不可分的关系，精确计算电感参数便是成功的关键。
2 对分频器电路、元件的要求
（1）电路中电感元件直流电阻、电感值误差越小越好。
而且为使频响曲线平坦最好使用空心电感。
（2）电路中电容元件损耗尽可能小。
最好使用音频专用金属化聚丙烯电容。
（3）使各扬声器单元分配到较平坦的信号功率，且起到保护高频扬声器的作用。
（4）各频道分频组合传输功率特性应满足图2所示特性曲线的要求（P0为最大值，P1为对应分频点f1、f2的值）。
分频点处的功率与功率最大值之间幅度应满足P1（=0.3～0.5）P0的范围。
（5）整个频段内损耗平坦，基本不出现“高峰”和“深谷”。
3 分频电感电容参数值的计算
下面以三分频分频器为例说明其参数的计算，如图3所示。
1）计算分频电感L1，L2，L3，L4和分频电容C1，C2，C3，C4。
为了得到理想的频谱特性曲线，理论计算时可取：C1=C4，C3=C2，L1=L3，L4=L2，分频点频率为f1，（f2见图2），则分频点ω1=2πf0，ω2=2πf2。
并设想高、中、低扬声器阻抗均相同为RL。
每倍频程衰减12 dB。
2）实验修正C1，C2，C3，C4，L1，L2，L3，L4的值
为精确起见，可用实验方法稍微调整C1，C2，C3，C4，L1，L2，L3，L4的值，以满足设计曲线﹙见图2﹚的要求。
即通过实验描绘频响曲线，从而得到C1，C2，C3，C4，L1，L2，L3，L4的最佳值。
如果没有实验条件，这一步也可不做。
求出电容电感的值后就可计算电感值了。
4 最佳结构电感的作用
4.1最佳结构电感的提出
空心分频电感（简称电感）的基本参数是电感量和直流电阻。
一般来说，电感量不准会导致分频点偏离设计要求并可能影响扬声器系统的频响，大家都比较重视。
然而其直流电阻不宜过大，否则会对音质产生影响。
通常人们对此电阻在电路中的影响及其定量要求不甚了解，因此未引起足够重视，对此特作以下简要分析。
以图3的分频网络为例，由于低音单元的分频电感L2与负载R（L低音单元额定阻抗）相串联，因此若L2的阻抗过大，功放输出功率在其上的损耗将增大。
同时，功放内阻对低音单元的阻尼作用也将大大减弱。
前者影响功放的有效输出功率，后者对音质的影响却无可挽回。
由于分频网络中L2的电感量最大，且随分频点的降低而增大，所以L2的直流电阻的影响相当突出。
至于高音单元的分频电感L1，因它未与负载串联，就不存在L2那样的功耗和阻尼问题。
但是仍希望其阻抗尽可能小些。
因为它与负载并联，起着旁路来自C1的残余低音频成分的作用。
若阻值过大，就会影响高音分频网络对低音频的衰减陡度。
综上所述，电感直流电阻的数值在理论上是越小越好，实际应用中对电感直流电阻数值的要求，应从减小它对电路的影响方面去考虑。
具体说又分2种情形，对与负载串联的电感（如L2），应从允许的功率损耗和有足够的阻尼两方面去考虑；对与负载并联的电感（如L1），则主要从具有足够的旁路作用去考虑。
对L2电阻影响功率损耗和L1电阻影响旁路作用的处理原则相同，即应使L1和L2的阻抗R远小于扬声器的额定阻抗R（L即R<<RL）。
从数学上分析这相当于要满足条件：R≤RL/10。
此时，在L2上的功率损耗已相当小，L1对负载的旁路作用很明显。
至于阻尼作用对L2电阻的要求，可根据对晶体管功放阻尼系数、扬声器与功放之间的馈线及功率分频电感直流电阻之间的关系及其典型值的考查后认为，作为家用高保真声箱中与负载串联的分频电感直流电阻应小于负载阻抗的1/20，即满足条件R≤RL/20，才能得到良好的阻尼特性。
对于C3，C4，L3，L4组成的中音分频电路，则因需满足图2的频谱特性，已取C3=C2，C1=C4，L1=L3，L4=L2。
故可不予分析，只照图连接即可。
若是多个电感串联时，应把用以上方法确定的电阻均分到各个电感上去。
综上所述，可得出这样的结论：对与负载串联的电感，一般按阻尼要求R≤RL/20确定其电阻值。
例如，对8Ω负载，L2的电阻不应高于0.4Ω；对4Ω负载则不应高于0.2Ω。
对与负载并联的电感按R≤RL/10确定其阻抗值。
例如对8Ω负载，L1的电阻不应高于0.8Ω；对4Ω负载，则不应高于0.4Ω。
按这样的要求可能许多著名的扬声器系统都达不到指标。
对同一电感量，其绕组结构可任意多。
因此空心电感线圈必然存在一个最佳结构尺寸，它应使电感量L对其电阻R之比L/R达到最大值。
即可找出一套合理绕制空心电感线圈的经验计算公式，与其它方法得出的结构尺寸相比，相同的电感值具有最小的阻抗值。
其实电感结构是否最佳很容易从其外形判别。
如果绕组截面大致呈正方形，且绕组内径为绕组宽度（即绕组高度）的4倍，那么基本上属于最佳结构。
结构最佳的电感线圈应该用料省、体积小，并可使电感量和电阻同时满足预先给定的数值。
由于对每一电感值和电阻值均有一个最佳结构尺寸，因此应舍弃传统的计算方法求取、制作电感。
因为传统方法不经测试修正难以满足最佳要求。
下面介绍改用经验公式的计算方法，此方法能满足最佳要求。
而且它对一些特殊结构尺寸的电感计算精确度也很高。
4.2最佳结构电感的计算
设所需电感量为L（μH），其阻抗值为R（Ω），先求出绕组的结构参数
参数b是绕组的高度（宽度），决定了绕组的内径和外径。
所以求得b后即可按图4制作绕组骨架，其中骨架外径适当加大10%左右，然后求取
其中，N为绕组匝数，d为导线铜芯直径，i为导线总长度，w为导线总重量。
根据铜芯直径d从线规表中选取对应的标称直径，由导线总重量可选购足够用量的高强度漆包线。
采用该计算方法绕制的电感经与实验对比，误差一般小于5%，绕制后是否测量已无关紧要了，基本上能满足直接应用的要求。
由于以上绕制方法中，实际使用导线铜芯直径D总是选得比计算直径d大一些，从而造成绕制后的电感量总比计算值低些，显然，加长绕制导线长度，即多绕几匝就可使实际电感量更接近计算值。
实际绕制导线的总长度可由
k=0.4[(D/d)-i] （6）
I（=i+k）i （7）
求出。
其中k为实际导线的加长系数，I为实际绕制导线总长度，把长度I全部绕入骨架即可。
D为实际导线直径。
如计算1 mH、电阻值为0.8Ω的空心电感线圈的最佳结构尺寸及绕制参数。
将数值代入式（1）～式（5）得
骨架的中心轴外径取2b=24 mm，骨架两夹板间距为b=12 mm，骨架夹板外径取4b=48 mm，(实际制作时可加大10%）。
计算结果如下
b=12 mm；2b=24 mm；N=181.5匝；d=0.75 mm；i=20.52 m；w=81 g。
如果采用导线直径实际为D，则用k=0.4（[D/d）-i]，I（=i+k）i进行修正。
采用该方法计算出L1，L2，L3，L4的值，照图装配即可。
作为计算验证，笔者按Hi-Vi S8 plus扬声器系统分频器的参数制作了一个家用扬声器系统。
其中2只0.55 mH和0.18 mH的电感按上述结果计算制作，实测电感值为0.565 mH和0.187 mH。
误差不超过5%。
说明此法绕制的电感量准确。
通常该计算法即使没有电感表测量，电感误差也不超过5%。
将该计算法与以往的图表法比较，还可体会出该方法的优点：用料省、体积小、不需绘制图表、误差小。
. .。
