SMT检验作业指导书一、引言SMT(表面贴装技术)是现代电子制造中广泛应用的一种技术,它通过将电子元件直接贴装在印刷电路板(PCB)上,提高了生产效率和产品质量。
为了确保SMT生产过程中的质量控制,本指导书旨在提供详细的作业指导,以帮助操作人员正确进行SMT检验。
二、作业环境要求1. 温度控制:作业环境温度应控制在20℃±2℃范围内,以确保元件和设备的正常工作。
2. 静电防护:操作人员应穿戴防静电服,并确保工作区域的地面、工作台面等都具备良好的静电防护措施。
3. 照明条件:作业区域应提供充足的照明,以便操作人员能够清晰地观察和检验SMT元件。
三、SMT检验步骤1. 准备工作a. 确认所需检验的SMT元件种类和数量,并准备相应的检验工具和设备。
b. 检查检验工具和设备的完好性,如显微镜、测试仪器等。
c. 清洁工作区域,确保没有杂物和灰尘影响检验结果。
2. 外观检验a. 使用显微镜检查SMT元件的外观,包括外壳是否完整、引脚是否弯曲或损坏等。
b. 检查元件表面是否有划痕、氧化或污染等现象。
c. 检查焊盘是否存在锡球、焊接不良或其他缺陷。
3. 尺寸检验a. 使用尺寸测量工具,测量SMT元件的尺寸,如长度、宽度、高度等。
b. 检查测量结果是否符合设计要求,记录并保存测量数据。
4. 功能性检验a. 使用测试仪器对SMT元件进行功能性测试,如电阻、电容、电感等。
b. 检查测试结果是否符合规定的功能要求,记录并保存测试数据。
5. 焊接质量检验a. 使用显微镜检查焊接点的质量,包括焊接是否均匀、焊接是否完全等。
b. 检查焊接点是否存在焊接不良、焊接短路或其他焊接缺陷。
6. 包装检验a. 检查SMT元件的包装是否完好,如是否有破损、湿气或其他污染。
b. 检查包装标签是否准确并清晰可读,如批次号、生产日期等。
四、记录和报告1. 在每一次SMT检验过程中,操作人员应记录每个元件的检验结果和相关数据。
2. 检验结果应准确、清晰地记录,并保存在指定的文件夹或数据库中。
SMT检验作业指导书一、引言SMT(表面贴装技术)检验是电子创造过程中的关键环节,旨在确保电子产品在生产过程中的质量和可靠性。
本作业指导书旨在提供一套标准的操作流程,以确保SMT检验的准确性和一致性。
二、检验环境1. 检验设备:包括SMT检验机、显微镜、光学放大镜等。
2. 检验工具:包括测量工具(卡尺、游标卡尺、显微镜测量尺等)、检验夹具等。
3. 检验材料:包括样品板、标准样品、检验记录表等。
三、检验流程1. 准备工作a. 检查检验设备和工具的完好性和可用性,确保其正常运行。
b. 准备样品板和标准样品,确保其符合检验要求。
c. 准备检验记录表,用于记录检验结果。
2. 检验前准备a. 清洁检验设备和工具,以确保没有灰尘或者污垢对检验结果的影响。
b. 校准测量工具,以确保其准确性。
c. 确认检验设备的设置参数和检验方法,根据产品要求进行调整。
3. 开始检验a. 将样品板放置在检验设备上,根据产品要求调整样品板的位置和角度。
b. 使用显微镜或者光学放大镜对样品板进行初步检查,注意观察焊点、元件位置和贴装质量等。
c. 使用SMT检验机进行自动检验,根据产品要求设置检验参数和阈值。
d. 检查检验结果,记录合格和不合格项,并进行标记。
4. 检验结果分析a. 对不合格项进行详细分析,确定不合格原因。
b. 根据不合格原因进行相应的调整或者修复,确保产品质量。
c. 对合格项进行总结和统计,以便后续的质量控制和改进工作。
5. 检验记录和报告a. 将检验结果记录在检验记录表中,包括合格和不合格项的详细信息。
b. 根据需要生成检验报告,包括检验结果、不合格项的原因和改进建议等。
四、注意事项1. 检验人员应具备相关的技术知识和操作经验,以确保检验的准确性和可靠性。
2. 检验设备和工具应定期维护和校准,确保其正常运行和准确性。
3. 检验过程中应注意安全事项,如佩戴适当的防护设备、遵守操作规程等。
4. 检验记录和报告应及时整理和归档,以便后续的追溯和分析。
SMT检验作业指导书一、背景介绍表面贴装技术(Surface Mount Technology,简称SMT)是一种电子组装技术,广泛应用于电子产品的创造过程中。
SMT检验是确保SMT组装质量的重要环节,通过对SMT组装的元器件、焊接质量、电气性能等进行检验,可以保证产品的可靠性和稳定性。
二、检验目的本作业指导书的目的是为SMT检验人员提供详细的操作步骤和标准,以确保SMT组装的质量符合要求。
通过严格按照本指导书的要求进行检验,可以及时发现和纠正SMT组装过程中的问题,提高产品的质量和可靠性。
三、检验内容1. 元器件检验1.1 检查元器件的型号、规格和数量是否与BOM清单一致;1.2 检查元器件的外观是否完好,无损伤或者变形;1.3 检查元器件的引脚是否完好,无弯曲或者断裂;1.4 检查元器件的极性是否正确,无误装现象。
2. 焊接质量检验2.1 检查焊点的焊接质量,包括焊接渣、焊接不良、焊接缺陷等;2.2 检查焊盘的质量,包括焊盘是否平整、无烧焦、无氧化等;2.3 检查焊接过程中的温度曲线,确保焊接温度符合要求。
3. 电气性能检验3.1 检查电路板的电阻值、电容值等参数是否符合要求;3.2 检查电路板的电压、电流等参数是否符合要求;3.3 检查电路板的通断性能,确保电路通断正常。
四、检验步骤1. 元器件检验步骤1.1 根据BOM清单,逐个核对元器件的型号、规格和数量;1.2 子细观察元器件的外观,确保无损伤或者变形;1.3 检查元器件的引脚,确保无弯曲或者断裂;1.4 根据元器件的极性要求,检查元器件的极性是否正确。
2. 焊接质量检验步骤2.1 使用显微镜观察焊点的质量,检查是否有焊接渣、焊接不良或者焊接缺陷;2.2 检查焊盘的质量,确保焊盘平整、无烧焦或者氧化;2.3 根据焊接过程的温度曲线,检查焊接温度是否符合要求。
3. 电气性能检验步骤3.1 使用万用表测量电阻值、电容值等参数,确保符合要求;3.2 使用电压表、电流表等仪器测量电压、电流等参数,确保符合要求;3.3 使用测试仪器进行电路通断测试,确保电路通断正常。
1/2A一.目的:保证公司使用的防静电鞋、防静电手腕带符合ESD标准要求,避免因静电破坏导致品质劣化或功能丧失,确保所生产的各项产品之可靠度。
二.范围:适用于所有进入SMT作业的人员。
三.权责:组长/拉长负责培训和监督各人员实施,新进员工必须进行防静电知识培训,培训内容必须包 含防静电鞋、防静电手腕带的使用说明。
四.要求:1、进入防静电区域必须按规定穿好防静电工作服和防静电工作鞋。
防静电工作服和防静电工 作鞋禁止穿出SMT工作规定区域,且要保持干净。
2每天上班作业前每个员工必须进行防静电测试合格后方可开始工作且定时测试自己所带静SMT防静电测试指引文件编号WI-SVP-000057页 号制定日期2013/9/10版本版次修订日期修 订 号双脚左右测试指示灯手指按钮手腕带测试指示灯手腕带红色插孔仪器背面测试类型开关12仪器正面342、每天上班作业前每个员工必须进行防静电测试合格后方可开始工作,且定时测试自己所带静 电环是否良好,并填写《手腕带检测记录表》,如有问题的要立即更换。
五.记录文件:《手腕带检测记录表》六.测试说明:1、仪器可选测试类型有,"手腕带+双脚"综合测试、"手腕带"单测、"双脚"单测等(如图1)。
2、仪器正面有,"双脚测试指示灯"、"手腕带测试指示灯"、"手腕带插孔"、"手指按钮"。
3、正确穿戴好防静电鞋、防静电手腕带,将脚站立在测试仪器金属板区域内,再把防静电手 腕带插头端插入红色插孔内后,将手指按下"TOUCH"手指按钮2--4秒钟(如图5)。
4、观看测试结果,如果测试器上绿色"PASS"指示灯亮,则表示静电测试合格(如图5)。
5、如果测试器上红色"HI"指示灯或"LO"指示灯亮,同时伴有响声,则表示测试不合格。
SMT通用作业指导书1000字SMT通用作业指导书1. 操作前准备在进行SMT作业之前,需要进行以下准备工作:1.1 确认所需物料准确无误,数量足够,检查各种元器件是否存在压坏、弯曲、刮花等损坏现象。
1.2 确保仪器设备正常:SMT设备、电炉、SMT回流焊炉等。
1.3 工作场地要求清洁整洁,保证操作环境符合卫生要求。
1.4 工作人员应佩戴防静电服、手套、鞋套等防静电装备,防止静电危害。
1.5 了解所操作的设备的工作原理和操作流程,保证操作的准确性和安全性。
2. 元器件贴装2.1 将元器件导入自动化贴片机的元器件库中,参照元器件规格进行元器件类型设置,设置合适的放料动作、取料位置等。
2.2 进行各种检查,确保元器件是否正确放置,方向是否正确等。
同时注意对防静电元器件的处理,通过在放元器件前对空气中的静电进行处理等方式,2.3 进行贴片工作,先贴小型元件,再贴大型元件,最后底面贴贴片元件。
进行贴片工作时要密切关注贴片机的运行状态,及时发现异常情况;对抛料、错料等问题进行补救处理。
2.4 完成贴片操作之后,进行元器件视觉检查和尺寸检查,确保元器件按照指定的规格进行装配,规格数量是否正确。
2.5 将已经装好的PCB板进行底面的自动焊接工作。
3.自动焊接3.1 严格操作规程,清洁焊接部件,统一维修检查标准等。
3.2 进行自动焊接工作之前,需要将各种焊接参数设置为相应的要求、校正依据规定调整各个传感器的灵敏度等。
同时要保证使用的焊料符合标准,不会对焊接操作产生影响。
3.3 在进行自动焊接工作时,注意各种禁运操作,例如对于违禁的焊接工艺或设备应该禁止或及时给出整改的措施。
3.4 在自动焊接工作的同时,应该密切关注自动焊接机的运行状态,及时发现电子元器件出现异常的情况,做好相关的处理并及时修补。
4. 组件的质量控制4.1 对已完成的组件要进行检测,检测其尺寸、电子电路基本特性是否满足要求,以及可靠性是否存在问题等。

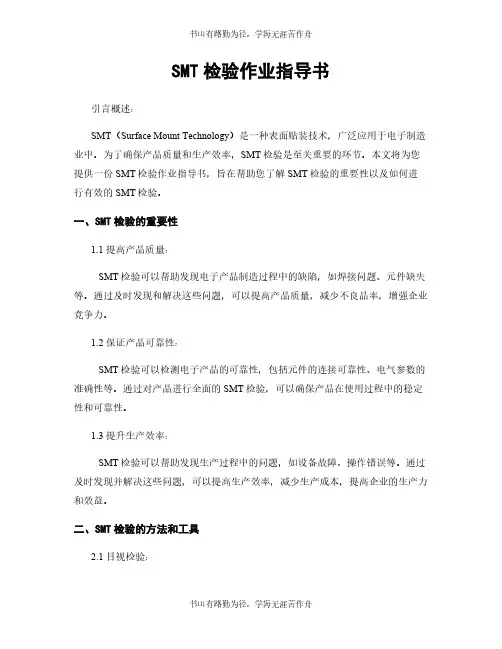

SMT检验作业指导书引言概述:SMT(Surface Mount Technology)是一种表面贴装技术,广泛应用于电子制造业中。
为了确保产品质量和生产效率,SMT检验是至关重要的环节。
本文将为您提供一份SMT检验作业指导书,旨在帮助您了解SMT检验的重要性以及如何进行有效的SMT检验。
一、SMT检验的重要性1.1 提高产品质量:SMT检验可以帮助发现电子产品制造过程中的缺陷,如焊接问题、元件缺失等。
通过及时发现和解决这些问题,可以提高产品质量,减少不良品率,增强企业竞争力。
1.2 保证产品可靠性:SMT检验可以检测电子产品的可靠性,包括元件的连接可靠性、电气参数的准确性等。
通过对产品进行全面的SMT检验,可以确保产品在使用过程中的稳定性和可靠性。
1.3 提升生产效率:SMT检验可以帮助发现生产过程中的问题,如设备故障、操作错误等。
通过及时发现并解决这些问题,可以提高生产效率,减少生产成本,提高企业的生产力和效益。
二、SMT检验的方法和工具2.1 目视检验:目视检验是最常用的SMT检验方法之一,通过人眼观察电子产品的外观和焊接质量,判断是否存在缺陷。
这种方法简单易行,但对操作人员的经验要求较高。
2.2 AOI检验:AOI(Automated Optical Inspection)是一种自动化的光学检验方法,通过高分辨率相机和图像处理软件,对电子产品进行检测和分析。
AOI检验可以快速、准确地检测焊接缺陷、元件缺失等问题。
2.3 X射线检验:X射线检验是一种非破坏性的检验方法,通过对电子产品进行X射线照射,观察和分析X射线照片,检测焊接质量、元件连接等问题。
这种方法适用于检测难以通过目视或AOI检验发现的问题。
三、SMT检验的关键要点3.1 检验标准:在进行SMT检验时,需要制定相应的检验标准。
这些标准应包括焊接质量、元件位置和方向、电气参数等方面的要求。
制定合理的检验标准可以确保检验的准确性和一致性。

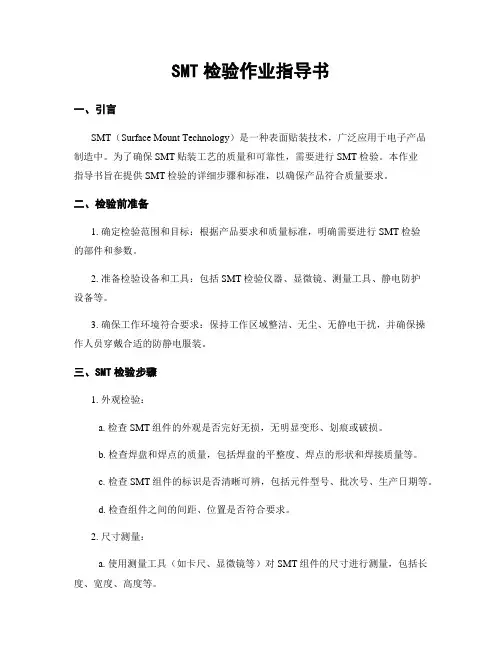

SMT检验作业指导书一、引言SMT(Surface Mount Technology)是一种表面贴装技术,广泛应用于电子产品制造中。
为了确保SMT贴装工艺的质量和可靠性,需要进行SMT检验。
本作业指导书旨在提供SMT检验的详细步骤和标准,以确保产品符合质量要求。
二、检验前准备1. 确定检验范围和目标:根据产品要求和质量标准,明确需要进行SMT检验的部件和参数。
2. 准备检验设备和工具:包括SMT检验仪器、显微镜、测量工具、静电防护设备等。
3. 确保工作环境符合要求:保持工作区域整洁、无尘、无静电干扰,并确保操作人员穿戴合适的防静电服装。
三、SMT检验步骤1. 外观检验:a. 检查SMT组件的外观是否完好无损,无明显变形、划痕或破损。
b. 检查焊盘和焊点的质量,包括焊盘的平整度、焊点的形状和焊接质量等。
c. 检查SMT组件的标识是否清晰可辨,包括元件型号、批次号、生产日期等。
d. 检查组件之间的间距、位置是否符合要求。
2. 尺寸测量:a. 使用测量工具(如卡尺、显微镜等)对SMT组件的尺寸进行测量,包括长度、宽度、高度等。
b. 检查测量结果是否符合产品规格要求,确保尺寸精度满足设计要求。
3. 电气性能测试:a. 使用SMT检验仪器对SMT组件的电气性能进行测试,包括电阻、电容、电感、导通等参数。
b. 检查测试结果是否符合产品规格要求,确保电气性能满足设计要求。
4. 焊接质量检验:a. 使用显微镜对焊点进行检查,包括焊接质量、焊盘覆盖面积、焊锡形状等。
b. 检查焊接质量是否符合IPC标准或相关规范要求,确保焊接质量良好。
5. 静电防护检验:a. 使用静电测试仪器对SMT组件和工作环境的静电防护性能进行测试。
b. 检查测试结果是否符合静电防护要求,确保SMT组件的静电防护措施有效。
6. 清洁度检验:a. 使用显微镜对SMT组件进行清洁度检查,包括是否存在杂质、污染等。
b. 检查清洁度是否符合产品要求,确保SMT组件的表面清洁度良好。
SMT检验作业指导书一、引言SMT(表面贴装技术)是现代电子制造中常用的一种组装技术,其质量的稳定性对于保证产品的性能和可靠性至关重要。
本作业指导书旨在提供SMT检验的标准操作流程和要求,以确保SMT产品的质量符合预期。
二、检验准备1. 检验环境:检验区域应清洁、干燥,并且避免静电干扰。
2. 检验设备:准备好适当的检验设备,包括显微镜、测量工具(如卡尺、量规等)、光学显微镜等。
3. 检验人员:具备相关技术和经验的人员进行检验,确保其熟悉SMT工艺和相关标准。
三、检验内容1. 外观检验外观检验主要针对SMT组装后的产品外观进行检查,包括焊点质量、组件位置、标识等。
具体要求如下:- 焊点质量:检查焊点是否完整、均匀、无短路、无虚焊等问题。
- 组件位置:检查组件是否正确放置在指定位置,是否与PCB板紧密贴合。
- 标识:检查产品上的标识是否清晰、准确。
2. 尺寸检验尺寸检验主要针对SMT组件的尺寸进行测量,以确保其符合设计要求。
具体要求如下:- 尺寸测量:使用合适的测量工具,对SMT组件的尺寸进行测量,包括长度、宽度、高度等。
- 尺寸容差:根据设计要求,判断尺寸是否在允许的范围内。
3. 焊接质量检验焊接质量检验主要针对SMT组装后的焊接质量进行检查,以确保焊点的连接可靠。
具体要求如下:- 焊接质量:检查焊点是否焊接牢固,焊盘是否与组件正确连接。
- 焊接缺陷:检查焊点是否存在短路、虚焊、冷焊等缺陷。
4. 功能性检验功能性检验主要针对SMT产品的功能进行测试,以确保其能够正常工作。
具体要求如下:- 电气测试:使用合适的测试设备,对SMT产品的电气性能进行测试,包括电压、电流、频率等。
- 功能测试:根据产品的设计要求,进行相应的功能测试,确保产品能够正常运行。
四、检验记录和报告1. 检验记录:对每次检验进行详细记录,包括检验日期、检验人员、检验结果等。
记录应准确、清晰,并保存备查。
2. 检验报告:根据检验记录,生成检验报告,并将其归档。
SMT作业指导书一、背景介绍自动贴片技术(SMT)是电子元器件表面贴装技术的一种主要方式,广泛应用于电子制造领域。
为了提高学生对SMT工艺的认识和应用能力,特编写本作业指导书,引导学生完成相关SMT作业。
二、实验目的通过本次实验,旨在帮助学生:1.了解SMT的基本原理和工艺流程;2.学习掌握SMT工艺中的关键技术;3.提高学生的动手实践能力和故障排除能力。
三、实验材料1.电路板:提供给学生的实验电路板;2.贴片元件:提供给学生的SMT贴片元件;3.工具:焊锡台、烙铁、喷嘴、焊锡丝、镊子等。
四、实验步骤以下是本次SMT作业的具体步骤:1.准备工作- 清洁工作区域,确保工作环境干净整洁;- 检查实验材料,确认电路板和贴片元件齐全。
2.贴片元件的安装- 根据电路板上的元件安装图,仔细查看元件型号和位置;- 使用镊子将贴片元件从包装中取出;- 将元件按照图纸上的位置正确安装在电路板上;- 注意对极性元件的方向,并避免元件之间的短路。
3.焊接贴片元件- 准备好焊锡台、烙铁和焊锡丝;- 将焊锡台加热至适宜的温度;- 将焊锡丝融化,涂抹在贴片元件与电路板焊盘之间;- 通过烙铁进行焊接,确保焊点牢固可靠。
4.质量检查与故障排除- 检查焊点是否完整,没有冷焊、虚焊等现象;- 使用万用表或测试仪器检测电路的连通性;- 如果发现问题,根据焊接技术要求进行修复或替换。
5.完成实验报告- 撰写实验报告,详细记录实验过程和结果;- 总结实验中遇到的问题和解决方法;- 分析实验结果,并提出改进建议。
五、注意事项1.操作时要注意安全,避免烫伤和其他意外事故;2.仔细阅读工艺流程和元件安装图纸,确保操作正确无误;3.注意焊点的质量,确保焊接牢固且没有短路或冷焊等问题;4.遵守实验室的规章制度,保持实验环境整洁有序。
六、实验评分标准学生将根据以下标准进行评分:1.实验报告的完整性和准确性;2.贴片元件的正确安装和焊接质量;3.故障排除能力和问题解决的效果;4.实验操作的安全性和规范性。
SMT检验作业指导书一、引言SMT(Surface Mount Technology)是一种表面贴装技术,广泛应用于电子创造行业。
为了确保SMT生产过程中的质量和效率,进行SMT检验是非常重要的环节。
本作业指导书旨在提供详细的操作步骤和标准,以确保SMT检验的准确性和一致性。
二、检验前准备1. 检验环境确保检验环境符合要求,包括温度、湿度和静电控制等方面。
检验环境的稳定性对于SMT检验的准确性至关重要。
2. 检验设备准备所需的检验设备,包括显微镜、测量仪器、电子显微镜等。
确保这些设备在使用前进行校准和验证,以确保其准确性和可靠性。
3. 检验样品准备代表性的SMT产品样品,以进行检验。
样品的选择应该涵盖各种不同的产品类型和工艺要求,以确保检验结果的全面性和准确性。
三、检验步骤1. 外观检验通过目视检查和显微镜观察,对SMT产品的外观进行检验。
主要检查以下方面:- 焊点质量:检查焊点的形状、颜色和亮度,确保焊接质量良好。
- 组件位置:检查SMT组件的位置是否正确,是否存在偏移或者错位。
- 焊盘质量:检查焊盘的形状、平整度和涂覆情况,确保焊盘符合要求。
2. 尺寸测量使用合适的测量工具,对SMT产品的尺寸进行测量。
主要测量以下方面:- 组件尺寸:测量SMT组件的长度、宽度和高度,确保符合工艺要求。
- 焊盘尺寸:测量焊盘的直径、孔径和间距,确保符合工艺要求。
3. 电性能测试使用适当的测试设备,对SMT产品的电性能进行测试。
主要测试以下方面:- 电阻测试:测量焊点之间的电阻,确保焊点的连接良好。
- 电流测试:测量电流通过焊点的情况,确保电流传导正常。
- 电压测试:测量电压在焊点之间的分布情况,确保电压稳定。
四、数据记录和分析在检验过程中,及时记录检验结果和相关数据。
对于不合格项,应及时记录并进行分析,找出问题的原因,并采取相应的纠正措施。
数据记录和分析的目的是持续改进SMT生产过程,提高产品质量和效率。
五、检验报告和归档根据检验结果和数据分析,生成检验报告。
适用产品适用工站文件编号1/1
一.作业要求:
1.配戴静电环及手套做好ESD防护;
2.准备产品托盘;
二.作业步骤:
1.设备工程师调入程式调整机台到检测作业模式;
2.检测员按要求将PCBA放入夹具轨道(图1),按下设备TEST键(图2),设备对PCBA进行检测;
3.检测员通过键盘Ctrl/Shift键对AOI显示器中初判不良项目逐个进行标准图与实物图比对,并对实物确认复判(图3);
4.复判后良品放入良品区,不良品做好标示放入不良品区;
5.禁止检测员未仔细复判快速检测,以免不良流出;
6.常见不良可参考《SMT炉后目检工站作业指导书》;
三.注意事项:
1.取放板时注意轻拿轻放,防止产品受到撞击;
2.同一位置连续出现3次或间断出现5次时反馈工程师确认处理;
图1图2
图3初版日期
修订日期2014/3/1N/A 制作审核核准肖文珠深圳市新无界科技有限公司
All SMT AOI检测工站SMT AOI 检测工站作业指导书
XWJ/WI-ENG-O/A-007页码。
.)以下为最大允收限度,如果超过25%则拒收。
名文件编号称发行版次1、电阻水平方向偏移,其基板焊点一端的空余长度 1. L2≧L*1/3,OK ;大于或等于另一端空余长度的1/3,为最大允收限度; 2. L2<L*1/3,NG .如果小于另一端空余长度的1/3则拒收。
L2L 1、两元件之间最小间隔在0.5mm 以上为最大允收;1. W ≧0.5mm,OK;2、两元件之间最小间隔小于0.5mm 拒收。
2. W<0.5mm,NG .零件直立拒收! 文字面帖反拒收。
1、按正面贴装,元件的两端置于基板焊点的中央位置。
1、元件偏移突出基板焊点的部份是元件宽度的25% 以下为最大允收限度,如果超出25%则拒收。
1、元件水平方向偏移,其基板焊点一端的空余长度 1. L2≧L*1/3,OK ; 大于或等于另一端空余长度的1/3,为最大允收限度;2. L2<L*1/3,NG .如果小于另一端空余长度的1/3则拒收。
L2L 1、两元件之间最小间隔在0.5mm 以上为最大允收;1. W ≧0.5mm,OK;2、两元件之间最小间隔小于0.5mm 拒收。
2. W<0.5mm,NG .电阻偏移(垂直方向)项 目零件直立电阻帖反标准模式电容、电感偏移零件间隔电容、电感偏移作 业 指 导 书SMT 通用检验标准WI-Q-001生效日期2004-12-15A01页码3/9判 定 說 明图 示 说 明(垂直方向)(水平方向)电阻偏移(水平方向)零件间隔电容、电感类实装W W1≧W*25%,NGW 零件直立拒收文字面(翻白)R757文字面电阻不可帖反(文字面OK W W1W1≧W*25%,NG W零件直立拒收!名文件编号称发行版次1、元件倾斜突出焊点的部份须小于元件宽度的25%,反之则拒收。
(NG)1、三极管的三个引脚处于焊点的中心位置。
1、三极管的引脚超出焊点的部份须小于或等于引脚 1. w1≦W*1/2, OK ; 宽度的1/2;若大于1/2则不良。
SMT检验作业指导书一、引言SMT(表面贴装技术)是一种常用的电子元器件组装技术,广泛应用于电子产品制造过程中。
为确保SMT贴装工艺的质量,提高产品的可靠性和稳定性,需要进行SMT检验。
本作业指导书旨在为SMT检验提供详细的操作步骤和标准,确保检验工作的准确性和一致性。
二、检验前准备1. 确认检验设备的完好性:检查检验设备(如显微镜、检测仪器等)是否正常工作,如有损坏或异常,需及时修复或更换。
2. 准备检验样品:根据检验要求,准备待检样品,并确保样品的数量和质量符合要求。
3. 确认检验环境条件:检验环境应满足相应的温度、湿度和静电要求,确保检验过程的稳定性和准确性。
三、检验流程1. 外观检验外观检验是SMT检验的第一步,主要用于检查元器件的外观是否符合要求。
具体操作步骤如下:(1)使用显微镜对待检元器件进行观察,检查是否存在外观缺陷(如划痕、变形、氧化等)。
(2)根据产品规格要求,对外观缺陷进行分类和记录。
(3)判断外观缺陷的严重程度,根据标准进行评定和判定。
2. 尺寸检验尺寸检验是对SMT元器件的尺寸进行检测,以确保其尺寸是否符合设计要求。
具体操作步骤如下:(1)使用测量仪器(如卡尺、显微镜等)对待检元器件的尺寸进行测量。
(2)将测量结果与产品规格进行比对,判断尺寸是否在允许范围内。
(3)记录测量结果并进行评估,根据标准判定是否合格。
3. 电性能检验电性能检验是对SMT元器件的电性能进行测试,以验证其电气特性是否符合要求。
具体操作步骤如下:(1)连接待检元器件与测试设备,确保电路连接正确。
(2)进行电性能测试,如电流、电压、阻抗等参数的测量。
(3)将测试结果与产品规格进行比对,判断电性能是否满足要求。
(4)记录测试结果并进行评估,根据标准判定是否合格。
四、检验记录与评估1. 检验记录在每次检验过程中,需要详细记录检验的相关信息,包括待检样品的编号、检验日期、检验人员、检验结果等。
记录的目的是为了后续的分析和评估提供依据。
SMT检验作业指导书引言概述:SMT(表面贴装技术)是一种常见的电子元器件焊接技术,广泛应用于电子制造业中。
为了确保SMT检验的准确性和高效性,制定一份详细的SMT检验作业指导书是非常必要的。
本文将从五个大点出发,详细阐述SMT检验作业指导书的内容和要点。
正文内容:1. SMT检验作业指导书的编写1.1 确定检验目标和标准:SMT检验作业指导书应明确规定检验的目标和标准,包括焊接质量、元器件位置和极性等方面的要求。
1.2 制定检验流程:根据SMT生产线的实际情况,制定一套合理的检验流程,包括检验的时间节点、检验的顺序和检验的方法等。
1.3 确定检验设备和工具:根据检验要求,确定所需的检验设备和工具,如显微镜、测量仪器、测试设备等。
1.4 制定检验文件和记录表:编写相应的检验文件和记录表,用于记录检验过程中的数据和结果,以便后续分析和改进。
2. SMT检验作业指导书的内容2.1 元器件的外观检查:包括检查元器件的外观是否完好、是否存在损坏、是否与规格书要求相符等。
2.2 焊接质量的检查:对焊接点进行检查,包括焊接是否完整、焊盘是否有焊接不良等。
2.3 元器件位置和极性的检查:检查元器件的位置是否准确、极性是否正确,以确保元器件的正确安装和连接。
2.4 焊接温度和时间的检查:检查焊接温度和时间是否符合要求,以确保焊接质量和稳定性。
2.5 其他特殊要求的检查:根据实际情况,对特殊元器件或特殊要求进行检查,如防静电措施、焊接剂的使用等。
3. SMT检验作业指导书的总结3.1 检验结果的统计和分析:对检验结果进行统计和分析,了解不良率和问题的分布情况,为后续的改进提供依据。
3.2 检验过程的改进和优化:根据检验结果和分析,对检验流程、设备和工具进行改进和优化,提高检验的准确性和效率。
3.3 培训和知识分享:根据检验的经验和教训,进行培训和知识分享,提高操作人员的技能水平和对SMT检验的理解。
总结:SMT检验作业指导书是确保SMT检验准确性和高效性的重要工具。
