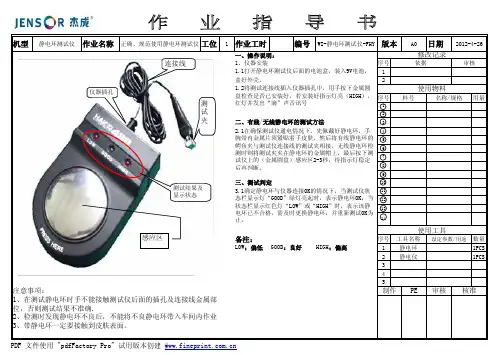

静电测试仪作业指导书

【工程概要】监视手腕带是否戴好，监测静电手环是否损坏【目的】保护电子产品免受静电损坏，提升产品良率及品质质量的可靠性【静电及危害】1.物体表面带正电荷，另一个物体表面带负电荷，存在于两个物体间的静电电荷叫静电2.两个物体接触时会产生静电放电，发生迅移的电荷转移，就会电坏产品【测试前准备】测试器、静电环、圆珠笔【静电环结构】导电松紧带、活动按扣、弹簧软线、保护电阻及夹头【测试步骤】1.戴静电环（图一）(图二)（图三）要求:戴在左手手腕位置并且静电环的腕带应拉紧，以保证金属部分要求与皮肤充分接触!以便于良好导电.备注：1.静电环金属部分要与手心方向的手腕上的皮肤充分接触；(图三)2.静电手环不可松松垮垮，不可隔着静电服。

（图一）（图二）2.连接静电环（图三）左手持静电环金属夹右手持静电测试仪金属夹连接好OK!以便于静电环与静电测试仪导通.3.测试静电环准备（图四）方法:将戴好静环的左手贴合静电环测试仪感应区!4.测试静电环（图五）方法:做好第三步工作之后手压下测试仪感应区.绿灯亮(GOOD)为正常并且伴有响声;红灯亮(HIGH)为不正常属开路状态;红灯亮(LOW)为不正常属短路状态.5.测试O K,签名（图六）方法:在显示绿灯亮,表示静电环完全OK,在签名册上找自己的姓名位置打:√.错误戴法错误戴法正确戴法图一图二图三图四图四图五图六【注意事项】1.有限接地手腕，使用时腕带与皮肤必须接触，并且确保接地线是否接地2.夹头必须夹住地线除皮金属上3.定时测量，必须带正确，不能隔着衣服4.测量时路灯必须亮起为O K【备注】1.静电环如果出现异常情况,须第一时间知会拉长更换。

2. 测试仪引线必须放置在指定位置。

3. 测试时不能粗暴作业,须轻拿轻放。

4. 未做静电测试上班者处以5元/次罚款。

5. 损坏仪器者照价赔偿。

6. 静电环的作用是与接地地线相接让人体多于静电电荷通过电阻进行静电放电。

****有限公司工作指令文件修改记录表编号：SF008 0次修改保存期限：新版发行后1个月****有限公司部门工作指令文件编号 : WI.PNNPI.003页数：共 11 页版本号：第 C 版修改次数：第 0 次修改防静电专用测试仪使用操作指导书制订：审核：批准：生效日期:WI.PNNPI.003目录1. 目的2. 适用范围3. 职责4. 相关文件5 仪器使用指导5.1. 接地阻抗分析仪61－164CN的使用5.1.1设备功能简介、面板使用和其它。

5.1.2.电源插座地线测试步骤5.1.3.辅助地线测试步骤（这里指独立的防静电地线的测试）.5.2 静电电压测试仪MODEL 520的使用5.2.1设备功能简介、面板使用和其它。

5.2.2静电电压测试步骤.5.3. 兆欧表MODEL 152的使用5.3.1设备功能简介、面板使用和其它。

5.3.2.表面点对点电阻测试步骤.5.3.3.表面点对地电阻测试步骤.5.3.4.体积电阻测试步骤5.4. 静电消除测试仪MODEL 156A使用。

5.4.1设备功能简介、面板使用和其它。

5.4.2. 静电消除测试仪MODEL 156A测试离子风机参数设置步骤。

5.4.3．静电消除测试仪MODEL 156A测试离子风机静电性能步骤。

5.5. 静电消除测试仪MODEL 158使用。

5.5.1设备功能简介、面板使用和其它。

5.5.2. 静电消除测试仪MODEL 158测试离子风机参数设置步骤。

5.5.3. 静电消除测试仪MODEL 158测试离子风机静电性能步骤。

5.6屏蔽袋测试仪ACL500的使用5.6.1设备功能简介、面板使用和其它5.6.2 . 屏蔽袋屏蔽性能测试步骤。

1. 目的规范接地阻抗分析仪61－164CN、静电电压测试仪MODEL 520、兆欧表MODEL 152、静电消除测试仪MODEL 156A、静电消除测试仪MODEL 1568、屏蔽袋测试仪ACL500等专用仪表的使用，以确保操作人员能正确操作相应测试设备。

页次共 1页，第 1页作业指导书静电检测仪操作作业指导书拟制日期2016-01-08 1．目的：指导检验员正确的使用静电检测仪。

2．适用范围：本公司防静电类产品。

3．定义：无
4．操作步骤
4.1检查测量仪器是否良好及有校验合格。

4.1.1准备检测产品及相关记录
4.1.2操作流程及判定
项目步骤检查方法操作图例展示
①仪器及产
品准备
准备有效的检测仪器；并选取完整的产品
②四个边角
检测1．把需检测的产品摊平在台面上，选取距产品角边缘5-10CM的点进行检查（四个角都需量测）；2.取点后,把仪器背面的接触铜线与产品面接触,用手拿位仪器两侧，按压使有铜线面与产品紧密贴合;3.然后用手指按压仪器上的红色“TEST”按钮,仪器上端就会显示检测产品的静电值（如图例中黄灯亮，所指的就是产品的静电值）
③中间部位
检测选取产品的中间部位进行检测，操作方法及数据获取方法同上
④产品合格性判定上述所检测的五个检测点在标准范围或在客户要求的静电值要求之内则为合格；客户对静电指数无明确规定的，以表面电阻不超过1011欧或电压在±200V内为标准要求。

页次共 1页，第 1页作业指导书静电检测仪操作作业指导书拟制日期2016-01-08。

文件名称静电测试仪操作保养作业指导书版本生效日期文件编码流程架构L1 9.0生产与供应拟制人L2 9.4制造审核人L3 9.4.1管理制造资源批准人L4 9.4.1.2管理监视与测量资源流程Owner 品质处主管适用范围公司标准角色检测设备使用人员对应的流程/规范文件名称文件编码监视与测量装置控制流程测量仪器/量具管理规范1. 目的为准确操作、保养测量仪器/量具，确保仪器/量具精密度、精密度在受控状态；以延长仪器/量具使用周期，特制定本作业指导书。

2. 概述适用于本公司FMX-003静电测试仪操作使用。

3. 术语名称定义计量管理员按校验频率进行内校或外校。

测试员按要求使用仪器,对仪器进行日点检及保养。

4. 操作说明4.1使用前：首先检查静电测试仪是否贴有校验标签，校验有效期是否在校准周期内（如超出校准有效期，必须通知计量管理员校验后再进行使用）；4.2各按键功能说明：4.3测量静电场操作：4.3.1为了准确测量，将接地线扣上FMX003背后的接地点，并连上测量地区的接触点，应可靠的接地；4.3.2进行测量前，应把静电测试仪向着没有静电磁场的方向或指向天空。

按下红色电源开关键，此时会有一声“Beep”响，静电测试仪进入测量模式，仪器前端两盏红色LED灯会亮起，同时显示板会显示电池状况。

这时，显示结果应为0.00 KV，若结果不为“0 .00KV”，请按灰色归零键（ZERO）归零。

（注意：若显示结果大于0.20时，即背景静电场超过200V，按归零键（ZERO）无效）；4.3.3测试时，请把静电测试仪向着被测对象，逐渐把静电测试仪靠近被测对象，直至两盏红色LED灯的投影重叠（即在标准测距25mm左右），这时，显示板会显示测量的数值和图形（注意：在靠近测量对象时，若数值超出可测范围，则会响起连续的“Beep”声，显示数值会闪动。

这时，应停止测量，否则会损坏内置的感应器）；4.3.4按下绿色锁定测试值（HOLD）按键，红色LED灯会关掉，显示板上的“HOLD”字出现，显示结果已锁定，方便移离测试对象作记录。

1．0 目的
为确保公司之仪器的有效操作，避免因操作方法、操作步骤等失误而造成仪器的损坏或因仪器的维护不到位导致测试结果不精准，而产生产品的误测，特追溯至通用规程对本仪器制定正确的操作规则。

2 .0 范围
本规范适用于***公司内所生产及使用的各种塑胶卷/片材及塑胶制品。

3．0 定义
N/A
4 .0权责
4.1 品质人员对作业指导书中要求的防静电测试项目进行测试。

5.0 规范内容
5.1 测试方法
5.1.1 测试环境:
环境温度25±5℃，相对湿度30%～80%。

5.1.2 测试仪器使用方法：
5.1.2.1 表面电阻测试仪（XS-385）
简易表面电阻测试仪两个测试电极间距根据标准不变，测试时将被物放于绝缘的平面上，
表面测试仪平置在材料表面上，手指施加适当压力（2～4KG）于试按扭上，使测试电极与
材料表面接触良好，指示灯发亮档即为读数。

如果被测材料为软性材料，可施加4～6KG的
压力进行测试。

5.1.2.2表面电阻测试仪具体操作方法可参见《电阻测试仪操作规范》。

6.0表面电阻测试仪的量程
6.1 表面电阻测试仪量程从103Ω到1012Ω，误差为±1/2量级。

7．0 注意事项：
7.1每次使用时要先检查仪器各部件是否正常，电池是否装好。

7.2仪器内不要进水，以免造成短路，损坏仪器内部件。

7.3不用时，用原包装将其存放包装。

7.4仪器不要受到重击可严重碰撞。

8.0 附件：无。

静电环测试仪作业指导书1. 引言静电环测试仪是一种用于测试电子设备的静电保护性能的关键工具。

它能够评估设备在静电放电环境下的抗干扰能力，确保设备的可靠性和稳定性。

本文档将提供使用静电环测试仪的详细步骤和注意事项，以确保正确使用和获得准确可靠的测试结果。

2. 准备工作在开始测试之前，需要做一些准备工作来确保测试的准确性和安全性：- 确保测试环境符合测试要求，包括室温、湿度和大气压等。

- 静电环测试仪的放置位置要稳定，避免与其他设备或人员产生干扰。

- 确保使用合适的测试电极，根据设备的规格选择正确的电极。

- 确保测试人员已经穿戴好静电防护服，并接地。

3. 静电环测试仪的使用步骤正确的使用静电环测试仪需要按照以下步骤进行：步骤1：将静电环测试仪插入电源，并将测试仪的电源开关打开。

等待测试仪自检完成。

步骤2：选择适合的测试模式。

大多数静电环测试仪都提供了多种不同的测试模式，可以根据不同的需求进行选择。

步骤3：连接测试电极。

将测试电极正确连接到测试仪上，并根据设备规格要求调整电极的位置和距离。

步骤4：准备被测试的设备。

确保被测试的设备处于正常工作状态，并根据设备要求调整设备的工作模式和参数。

步骤5：开始测试。

按下开始测试按钮，测试仪将根据所选的模式开始进行测试。

步骤6：测试结果的获取和分析。

测试完成后，测试仪将提供测试报告和结果。

根据测试结果进行分析，并做出相应的调整。

4. 注意事项在使用静电环测试仪的过程中，需要注意以下事项来确保测试的准确性和安全性：- 确保设备已经接地。

测试之前，必须确保被测试的设备已经正确接地，以避免静电放电引起的损坏。

- 使用正确的测试电极。

根据设备的规格要求，选择合适的测试电极，并确保电极的位置和距离正确。

- 避免干扰。

测试环境中应该避免干扰源的存在，包括其他电子设备和人员。

- 注意测试仪的安全操作。

在操作测试仪的过程中，应该遵守测试仪的安全操作规范，避免触摸高压部件和高电位测试点。

全景式ESD防静电检测作业指导手册1. 引言本手册旨在提供全景式ESD防静电检测作业的专业指导，确保作业过程中防静电措施得到充分落实，保障电子产品的质量和安全。

本手册适用于从事ESD防静电检测作业的工程技术人员和操作人员。

2. ESD基本概念静电放电（Electrostatic Discharge，ESD）是指电荷的迅速转移，通常表现为电火花或电流。

ESD会对电子产品造成损害，影响其性能、可靠性和寿命。

因此，在生产和操作过程中，必须采取有效的防静电措施。

3. 检测设备及工具3.1 全景式ESD检测仪全景式ESD检测仪是一种高性能、高灵敏度的防静电检测设备，可实时监测作业区域的ESD状况。

检测仪应放置在作业区域的中央，确保检测范围覆盖整个作业区域。

3.2 防静电手环防静电手环是一种个人防护设备，用于将人体静电导入大地，避免人体产生ESD。

操作人员应在进行ESD检测作业前佩戴防静电手环。

3.3 防静电桌垫防静电桌垫是一种防静电材料，可将桌面上的静电导入大地。

作业过程中，应将防静电桌垫放置在操作桌面上。

4. 检测作业流程4.1 准备工作（1）确保全景式ESD检测仪设备正常运行，检测范围覆盖整个作业区域。

（2）操作人员佩戴防静电手环，并在操作桌面上放置防静电桌垫。

（3）检查作业区域内的防静电措施是否到位，如防静电地板、防静电门等。

4.2 检测作业（1）根据作业需求，选择合适的ESD检测项目，如表面电阻、静电电压等。

（2）将待检测物品放置在防静电桌垫上，确保物品与桌垫接触良好。

（3）使用全景式ESD检测仪对待检测物品进行检测，观察并记录检测结果。

（4）如检测结果显示存在ESD问题，应采取相应的改进措施，如调整作业环境、加强个人防护等。

4.3 作业结束（1）检测作业完成后，操作人员取下防静电手环。

（2）关闭全景式ESD检测仪设备。

（3）整理作业现场，确保作业环境整洁有序。

5. 注意事项（1）操作人员应熟练掌握全景式ESD检测仪的使用方法。
