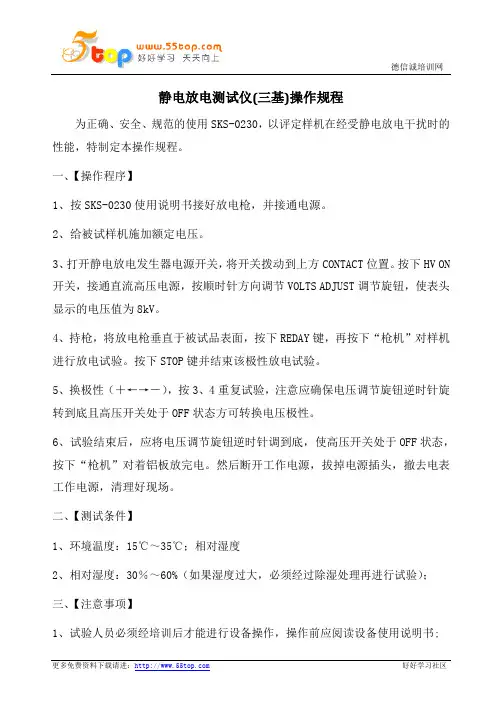

静电放电测试仪(三基)操作规程
为正确、安全、规范的使用SKS-0230，以评定样机在经受静电放电干扰时的性能，特制定本操作规程。
一、【操作程序】
1、按SKS-0230使用说明书接好放电枪，并接通电源。
2、给被试样机施加额定电压。
3、打开静电放电发生器电源开关，将开关拨动到上方CONTACT位置。按下HV ON 开关，接通直流高压电源，按顺时针方向调节VOLTS ADJUST调节旋钮，使表头显示的电压值为8kV。
4、持枪，将放电枪垂直于被试品表面，按下REDAY键，再按下“枪机”对样机进行放电试验。按下STOP键并结束该极性放电试验。
5、换极性（＋←→－），按3、4重复试验，注意应确保电压调节旋钮逆时针旋转到底且高压开关处于OFF状态方可转换电压极性。
6、试验结束后，应将电压调节旋钮逆时针调到底，使高压开关处于OFF状态，按下“枪机”对着铝板放完电。然后断开工作电源，拔掉电源插头，撤去电表工作电源，清理好现场。
二、【测试条件】
1、环境温度：15℃～35℃；相对湿度
2、相对湿度：30％～60%（如果湿度过大，必须经过除湿处理再进行试验）；
三、【注意事项】
1、试验人员必须经培训后才能进行设备操作，操作前应阅读设备使用说明书;
2、仪器的F.G端子要良好接地;
3、仪器通电后，不得用手触摸放电电极，以防电击;
4、仪器使用过程中，不得随意切换量程，如需切换量程，务必先将电压调节旋钮逆时针旋转到底，使高压开关处于OFF状态。以免在量程切换过程中电压突变损坏高压电源。
5、关机时也必须先将电压调节旋钮逆时针旋转到底，使高压开关处于OFF状态，然后才能切断主机的工作电源，否则关机瞬间电压的突变可能会损坏高压电源。
6、非有关人员严禁操作本仪器。
设施验收单
设施日常保养项目表
注：保养后，用“V”表示日保，“ ”为周保、“ ”为月保，“X”表示有异常情况，应在“异常情况记录”栏予以记录。
( 操作规程 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 静电喷涂安全操作规程(通用 版) Safety operating procedures refer to documents describing all aspects of work steps and operating procedures that comply with production safety laws and regulations.
静电喷涂安全操作规程(通用版) 1、操作者必须经过安全培训后方可上岗。 2、上岗前正确穿戴工作服、工作鞋眼镜等防护用品。 3、喷涂前，检查全部设备，如电气线路的接头，喷枪的安装以及接地是否良好。 4、进出喷粉室必须清扫鞋底。 5、喷涂操作必须按顺序进行：首先启动空气压缩机；启动干燥机；放开干燥系统前总气阀；启动回收风机；加装喷涂粉末；打开喷涂机电源；调节供粉系统参数和静电参数；然后方可进行喷涂。 6、喷涂时禁止喷枪对准他人或自己身体的任何部位，避免静电伤人。 7、喷涂后的工件，不得用手和物件摸、碰。 8、不得用有油、有汗的手或物体去摸、擦拭预处理待喷的工件。
9、固化好的工件未冷却前，不得用有汗、有油、有污的手或工件去摸、擦。 10、工作完毕关闭电源、气源。下班之前关闭空压螺杆机并对储气罐进行放水。 云博创意设计 MzYunBo Creative Design Co., Ltd.
Hand-held static sensor locates and meas-ures static voltages, tests air ionizers.New from 3M,the 718 Static Sensor can help companies competing in the global high-tech marketplace prevent cost-ly losses due to electro static discharge (ESD) damage by playing a vital and valuable role in their own ESD control program. Easy to use,the hand-held 3M ?718 Static Sensor is designed to measure static voltages on objects and sur-faces arising from electrostatic charge buildups,and can help identify ESD trouble-spots — ensuring product relia-bility and customer satisfaction which translates into com-pany profits. As a bonus,when used in conjunction with the 3M TM Model 718A Air Ionizer Test Kit,the 718 can also be used to verify the operation of air ionizers.718 Static Sensor Features ? Small-size,lightweight,conductive plastic housing ? Membrane switches for Power,Range/Zero,and Hold functions. ? Digital,LCD (liquid-crystal) display is easy to read and updates quickly. ? Ranging system assists user in making quick and easy measurements ? Measurements accurate to 5% ? Output jack available for continuous measurements Convenient Size/Low Power Requirements The 718 is small enough to be carried in a pocket and weighs less than 5 oz. (142 g),including battery. The light-weight plastic housing is conductive,allowing a properly-grounded user to dissipate all electrostatic charges from the surface of the meter.Meter Functions The meter is equipped with three membrane switches which control different functions. The POWER switch turns the instrument on and off. The RANGE/ZERO button performs two functions; when pressed momentarily it switches between the two measurement ranges of 0-2,000 volts and 0-20,000 volts,and if held for longer than 3 seconds,it resets the voltage display to 0 volts. The HOLD button allows the user to freeze a measurement on the LCD for later review.Ranging System Included with the 3M 718 Static Sensor is a ranging system consisting of two light-emitting diodes (LEDs) which each emit a circular red light onto the surface being measured for static. When the two lights intersect and form a single focused light,the measurement distance is the prescribed 1 inch (2.54 cm). Accuracy The Model 718 Static Sensor is accurate to within ±5% of the displayed measurement,at a distance of one inch (2.54 cm) from the target. Accuracy will vary as the dis-tance between measured object and instrument changes from the one inch (2.54 cm) specification.Analog Output Jack The analog output jack located in the front of the unit pro-vides a convenient hook-up,via a 3/32 inch (2.5 mm)monophone jack,to a recorder/data acquisition console. The 3M 718 Static Sensor may then be used for remote monitoring or permanent recording of electrostatic voltage readings. 3M 718 Static Sensor Specifications Dimensions 0.85" (H) x 2.4" (W) x 4.15" (L) 2.2 cm (H) x 6.1 cm (W) x 10.5 cm (L)Weight 4.5 oz. (128 g) with battery Power Requirements One 9-volt alkaline battery Measurement Ranges 0 – 2 kV Low Range 0 - 20 kV High Range V oltage Display 3) digit liquid crystal display V oltage Output 1/1000 of measured voltage @ low range 1/10,000 of measured voltage @ high range Distance Indicator LED targets. Aligned targets indicate 1 in. (2.54 cm) measurement distance Measurement Accuracy Within 5% of actual voltage Certifications UL,C-UL,CE,CB-scheme,NOM 3 718 Static Sensor 718A Air Ionizer Test Kit 718 Range Finder Unfocused 718 Range Finder at 1" away 3M 718 Static Sensor 1 2 3
操作规程编号：YTO-FS-PD338 喷塑安全操作规程通用版 In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards
喷塑安全操作规程通用版 使用提示：本操作规程文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。文件下载后可定制修改，请根据实际需要进行调整和使用。 1、喷粉室、喷枪、高压静电发生器、气路控制器及挂具必须有良好接地，不得用零线代替。 2、开启电源后，先打开回收风机开关，再开启高压发生器开关，调整气压，打开喷枪开始工作。 3、调整喷枪气压，使喷枪出粉均匀适量，气压应在工艺规定要求范围内，气压不宜过大。 4、机器运行中要定时加粉，以保证工作过程中供粉的连续和均匀，加粉量不得超过粉桶的2∕3。 5、定时清理供粉桶文丘里左侧粉管接头，检查是否有结块及异物，必须保证文丘里与粉管至喷枪出口的畅通。 6、定期清理挂具，以保证挂具与接地有良好的连接。 7、操作人员需要良好的接地，不得穿戴绝缘手套或绝缘橡胶鞋。 8、工作中人员枪头与工作距离不得小于10厘米，一般为10－15厘米为宜。 9、通电后喷枪不得对人。 10、保持室内环境卫生，做好工作前后拖地工作。
1.静电放电模拟器------------------------------------------------------------------- 3 ESD 30N 30KV静电放电模拟器-------------------------------------------------------------- 3 DITO 静电放电模拟器 -------------------------------------------------------------------------- 5 2.汽车瞬变脉冲传导抗干扰信号模拟器 --------------------------------------- 7 UCS 200N 汽车用电子设备抗扰度测试设备 --------------------------------------------- 7 3.电压变化模拟器------------------------------------------------------------------- 11 VDS 200N 电压变化模拟器------------------------------------------------------------------ 11 4.抛负载模拟器---------------------------------------------------------------------- 14 LD 200N 抛负载发生器----------------------------------------------------------------------- 14 5.连续波模拟器---------------------------------------------------------------------- 18 CWS 500N2 连续波模拟器 ------------------------------------------------------------------ 18 CWS 500N1 80W连续波模拟器 ----------------------------------------------------------- 20 6.车载供电系统波形记录发生模拟器----------------------------------------- 23 AutoWave 车载供电系统波形记录发生模拟器 --------------------------------------- 23 7.共模传导干扰模拟器 ------------------------------------------------------------ 25 CWS 500N4 共模传导干扰模拟器0Hz(DC)-150kHz ---------------------------------- 25 8.抗干扰信号模拟器 --------------------------------------------------------------- 27 UCS 500N7 工业电子测试超小型抗干扰信号模拟器-------------------------------- 27 UCS 500N5 工业电子测试超小型抗干扰信号模拟器-------------------------------- 30 NetWave 三相电源质量抗扰度模拟器 ----------------------------------------------- 33 NETWAVE 多功能交、直流源----------------------------------------------------------- 33 EFT 500N5 电快速瞬变脉冲群模拟器---------------------------------------------------- 35 EFT 500N8 电快速瞬变脉冲群模拟器---------------------------------------------------- 37 MPG 200S5 汽车微脉冲模拟器 ------------------------------------------------------------ 39 PFS 200N 汽车电源故障模拟器 ---------------------------------------------------------- 40
静电放电抗扰度测试仪作业指导书 1. 目的 本规范规定了ESD-2005静电放电抗扰度测试仪的操作方法、维护保养及安全规范，指导操作人员正确作业。 2. 适用范围 测试中心静电放电抗扰度测试仪（ESD-2005） 3. 检测单位 质控部 4. 设备操作方法 4.1静电放电抗扰度测试仪测试面板说明： ○1放电电压极性切换按钮 ○2显示窗 ○3电压设定选择按钮 ○4防电间隔时间设定选择按钮 ○5放电次数设定选择按钮
○6 IEC标准放电电压指示灯 ○7 IEC标准放电电压设定按钮 ○8移位按钮 ○9数字加1按钮 10 数字减1按钮 ○ 11‘DISCHARGE MODE’选择按钮 ○ 12 气隙放电模式指示灯 ○ 13 接触放电模式指示灯 ○ 14 电源开关 ○ 15 高压输出指示灯 ○ 16‘TRIGGER MODE’选择按钮 ○ 17‘STOP’按钮 ○ 18‘STOP’按钮指示灯 ○ 19‘START’按钮 ○ 20‘START’按钮指示灯 ○ 21‘20pps’触发模式指示灯 ○ 22‘COUNT’触发模式指示灯 ○ 23‘SINGLE’触发模式指示灯 ○ 24 高压插座 ○ 4.2操作指南 4.2.1 放电电压设置 首先点按钮○3进入放电电压设置状态，此时放电电压显示窗口十位数以闪烁方式 10可以改变该位数字，而后点按钮○8移动输显示，表示该位处于编辑状态。此时点按钮○9、○ 入位到个位数，此时放电电压设定值的十位数已输入仪器，放电电压显示窗口个位数以闪烁方式显示，表示该位处于编辑状态，点按纽○3退出放电电压设置状态。 4.2.2 放电电压极性设置 点按纽○1即可实现切换电压极性的操作。 4.2.3 放电间隔时间设置 首先点按纽○4进入放电间隔时间设置状态（注意：触发模式应为COUNT），此时放
检测仪使用说明书 一．概述 核酸蛋白检测仪、紫外检测仪是液湘色谱仪中的一种紫外检测装置，核酸蛋白检测仪、紫外检测仪是根据生命科学的发展对于现代色谱仪器的要求而改进设计的一种新型紫外检测仪。该仪器在创新方面的主要特点为： 1.该仪器除配有输出10ｍV记录仪信号外，还配有输出适合计算机积分仪的输口，这 样很方便构成色谱工作站系统。（可同时进行计算机和记录仪信号输出，亦可省去记录仪） 2.该仪器的数字显示设计为固定光吸收，A显示计算机用和可变量程光吸收Ａ显示记 录仪用两种可选模式，这样可方便于规范化读数（特别是可应用于药品生产的GMP 工艺规范化管理），同时亦可根据科研需要进行可变量程的高灵敏度读数，这样可方便于对低浓度样品检测。 3.该仪器采用新型进口IP28光电倍增管和改进型电路结构，使仪器工作更为稳定可 靠。 该仪器配有上层析柱、恒流泵、部分收集器等等，即组成一套完整的液色湘色谱分离分析系统。它可应用于现代生物学研究，药物测定、农业科研、化工、食品及医疗单位对具有紫外吸收的样品作定量分析。本仪器主要元器件均采用进口，仪器全部采用LED数字显示，使用方便。 二．主要技术性能 （１）核酸蛋白检测仪提供波长：254nm、280nm。 （２）紫外检测仪提供波长：220nm、254nm、280nm、340nm。 （３）量程范围：0～100％Ｔ、0～2Ａ、0～1Ａ、0～0.5Ａ、0～0.2Ａ、0～0.1Ａ、0～0.05Ａ。 （４）流式样品池：容积100微升、光程３毫米。 微量样品池：容积30微升、光程10毫米。 （５）记录仪输出：10ｍV （６）积分仪输出：0.1Ａ/ｍV （７）数显模式：固定Ａ量程读数（0～2.0Ａ）；可变Ａ量程读数（0～2.0Ａ、0～1.0Ａ、0～0.5Ａ、0～0.2Ａ、0～0.1Ａ、0～0.05Ａ）。 （８）量程在0.05Ａ档时：噪音≦0.002Ａ。 （９）工作环境温度：0℃～35℃。 （10）仪器可连续工作。 （11）电源：220ＶＡＣ±10％５０ＨＺ。 （12）单体外形尺寸：280×180×158（mm）。 （13）主机重量：5㎏。 三．工作原理 从光源发出的光经狭缝，滤色器聚焦到样品池上，此单色光通过样品池射到光电倍增管的光阴极面上，使光束由于样品浓度不同所引起透光强度的变化转换成光电流变化，此光电流经放大器放大，并输入到对数转换器、使透光率Ｔ转换成光吸收Ａ输出即Ａ=lgＴ/1=ε·ＣＬ式中ε为待测样品的摩尔消光系数，Ｃ为样品浓度，采用摩尔/升单位，Ｌ为光程，用厘米作单位。根据上式只要测出了Ａ、Ｌ和ε就可求出样品浓度Ｃ。若从放大器直接输入到记录仪，则在记录仪上绘出的是样品透光率Ｔ变化的图谱，若从对数转换器输入到记录仪上，在记录仪上绘出的是样品光吸收变化的图谱。 四．仪器结构 核酸蛋白检测仪、紫外检测仪是单光路结构，由紫外检测器、和记录仪部分组成现将其构造分别说明如下： １．紫外检测仪： 它由光源、干涉滤色片、样品池、光电倍增管、放大和对数板、低压板和高压板等组成。面板上有四氟塑料管的进样口和出样口，Ａ调零以及调节“光量”大小旋（光
电力系统 EMC实验室的建设 电磁兼容（E M C）的含义是：电气和电子设备在它们所处的电磁环境中能正常工作，且不对该环境中任何其他事物构成不能承受的电磁干扰的能力。随着电气和电子技术的发展，电磁兼容问题已经成为世界各国普遍关注的问题。 电力系统内电气和电子设备集中，电磁环境复杂，在正常和异常运行状态下都会产生或出现各种电磁干扰，如开关操作、短路故障等的暂态过程；高电压、大电流导线或设备附近的电场和磁场；射频电磁辐射；雷电；静电放电；供电网的电压波动、电压突降和中断；谐波；电子设备的工作信号和噪声等。 在电力系统中运行的自动化设备是电磁干扰的敏感者。以微电子技术和计算机技术为基础的二次弱电设备，如继电保护、自动控制、远动和通信装置等在电力系统中广泛使用，它们的灵敏度高，且与强电设备靠近，很容易受到干扰。在我国电力系统中，由于开关操作、雷电、辐射电磁场、工频磁场等原因引起的干扰事件屡有发生，结果造成保护误动，自动化设备不能正常工作，甚至造成元件或设备损坏。 随着电力系统的发展，电网容量增大，电压等级提高，电网结构更复杂，对自动化的程度和继电保护与自动化系统的灵敏度与可靠性要求更高；另一方面，由于高压电器设备制造技术、信息技术和计算机技术的进步，传统的一、二次设备的结构和布局正在发生变化，它们的发展趋向是小型紧凑化、集成组合化和智能化。如集继电保护、监控和通信功能于一体的分散式变电站综合自动化设备；集电子控制、监视甚至保护为一体的高压智能开关；SF6 封闭式开关设备（GIS）；将高压断路器、隔离开关、接地开关、电流和电压互感器等单个元件有机地组合在一起的紧凑组合型户外开关设备等都在发展中。控制和保护等二次设备会由原来各种环境条件都较好的控制室移置到开阔场或离一次设备很近的地方，甚至强电、弱电设备组合为一体，电磁环境恶化，电磁兼容问题更加突出。 电力系统如果不妥善解决电磁兼容问题，不但要威胁安全可靠生产，也不利于新技术的采用，影响电力系统的发展。电磁兼容测试是研究和解决电磁兼容问题的关键，近几年国内各行业先后建设了针对不同产品的电磁兼容实验室，如通信、汽车、家电等。国外也有各种类型的实验室，但都没有针对电力系统自动化设备的电磁兼容实验室，鉴于目前电力行业对电磁兼容的迫切需要，准备建设了电力系统自动化设备电磁兼容实验室。实验室的建成，为开展电力行业自动化设备电磁兼容的检测和研究工作提供了必要条件。 1、自动化设备电磁兼容实验室设计 和电磁兼容的含义相对应，电磁兼容测试包括抗扰性（或称电磁敏感性、EMS）试验和电磁骚扰（或 称电磁发射、EMI）测试两方面。抗扰性试验是模拟运行中可能出现的各类干扰，并在被试设备尽可能接近实际运行的条件下，检验其是否能耐受规定的电磁干扰电平。通过调节干扰电平的输出，可模拟不同干扰程度的电磁环境。电磁骚扰（发射）测试是测量被试设备在实际运行条件下，经外连导线（电源、信号／控制、通信、接地等端口）或空间（外壳端口）向外发出的电磁骚扰电平，它不能超过规定的限值，以避免干扰其他设备或系统工作。在进行上述两种测试时，可以检验和比较各种抗干扰和抑制发射的技术措施的实际效果。 由于实验室是针对电力系统自动化设备而建设，因此在设计时重点考虑了其产品特点，包括： （1 ）模拟的各种干扰源类别为现场经常出现的干扰现象，如一次开关操作暂态、二次回路操作暂态、雷电、静电放电、工频磁场、手持式通信设备电磁发射等。 （2 ）由于设备要在模拟正常运行状态下试验，故需要施加的各种输入输出辅助量很多，包括电压、电流、开
防静电检测方法 1 2020年4月19日
防静电检测方法 2 2020年4月19日
前言 本规范由公司ESD项目组提出。 本规范主要起草和解释部门：公司ESD项目组 本规范主要起草人：姜延平 本规范主要审核人：林建平，陈迎曦 本规范批准人：林建平，鞠英年，陈迎曦 3 2020年4月19日
1范围 本规范制定了UT公司防静电材料、用品、工具、防静电接地等防静电技术指标的检测方法和采用的仪器。目的在于规范防静电技术指标的检测工作，指导现场操作。 本规范适用于UT公司防静电系统各要素（包括地面、接地系统、工作台、工作椅、工位器具、物流传递工具、包装材料、人员、腕带、服装、离子风机、防静电工具等）的防静电性能指标检测。防静电专用检测仪器的检测按照仪器仪表的检测标准进行，本规范不涉及。 2规范性引用文件 下列文件中的条款经过本规范的引用而成为本规范的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本规范，然而，鼓励根据本规范达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本规范。 3 表面电阻（surface resistance）：两个特定的放置于材料同一面的电极 4 2020年4月19日
之间的电压与它们经过电流的比值。 体电阻（volume resistance）：单位厚度上的直流电压，与经过材料的单位面积电流的比值，测试电极放置于材料相对面的对应位置。 接地电阻（Earth Resistance）：被接地体与地下零电位面之间的接地引线电阻、接地器电阻、接地器与土壤之间的过渡电阻和土壤的溢流电阻之和。 摩擦起电（Triboelectrification）：用摩擦的方法使两物体分别带有等值异号电荷的过程。 衰减时间（decay time）：静电电压从峰值电压降低到给定比例的时间。例如：在15%相对湿度的情况下，静电电压从 V降低到100V的衰减时间小于等于1秒。 屏蔽泄漏电压：因屏蔽体外部的高电场而使屏蔽体内部获得的感应电场电压或外部高电场穿透屏蔽体衰减的残留电场电压，又称屏蔽残余电压。 静电中和（Electrostatic Neutralization）：带电体上的电荷与其内部和外部相反符号的电荷（电子或离子）的复合而使所带静电部分或全部消失的现象。 4防静电参数测试方法 4.1防静电主要参数及测试仪器 5 2020年4月19日
微机继电保护测试仪 使 用 说 明 书
目录 目录 (1) 第一部分微机继电保护测试仪使用说明 (3) 第一章装置特点与技术参数 (4) 第二章装置硬件结构 (6) 第三章单机操作模块功能说明 (8) 第四章外接PC机操作说明 (21) 第二部分继保软件操作说明 (21) 第五章软件操作方法简介 (22) 第六章交流试验 (24) 第七章直流试验 (32) 第八章状态系列 (34) 第九章谐波叠加试验 (38) 第十章频率及高低周试验 (41) 第十一章功率方向及阻抗试验 (45) 第十二章同期试验 (49) 第十三章整组试验Ⅰ和Ⅱ (54) 第十四章距离和零序保护 (59) 第十五章线路保护 (64) 第十六章阻抗特性 (70) 第十七章差动保护 (73) 第十八章 6-35KV微机线路保护综合测试 (80) 附录1：外接电脑串行通信口的设置 (85) 附录2：插接U盘等设备时设备驱动安装方法 (87) 附录3：各种继电器的试验方法 (87)
第一部分 继保使用说明
第一章装置特点与技术参数 第一节主要特点 ◆标准的4相电压3相电流输出具有4相电压3相电流输出，可方便地进行各种组合输出进行各种 类型保护试验。每相电压可输出120V，电流三并可输出120A，第4相电压Ux为多功能电压项，可设为4种3U0或检同期电压，或任意某一电压值的情况输出。 ◆单机操作方便单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作，全部中文显示。可 完成现场大多数试验检定工作，可对各种继电器及微机保护进行检定，并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。开机即可使用，操作方便快捷。 ◆双操作方式，联接电脑运行通过Windows平台上的全套中文操作软件，可进行各种大型复杂 及自动化程度更高的校验工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报表等。 ◆软件功能强大可完成各种自动化程度高的大型复杂校验工作，如三相差动试验、厂用电快切、 备自投试验、线路保护检同期重合闸等，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。 ◆开关量接点丰富7路接点输入和2对空接点输出。输入接点为空接点和0～250V电位接点兼容， 可智能自动识别。输入、输出接点可根据用户需要扩展。 ◆大屏幕LCD显示屏本机采用320×240点阵大屏幕高分辨率图形液晶显示屏，全部操作过程均在 显示屏上设定，操作界面和试验结果均汉化显示，显示直观清晰。 ◆自我保护采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的 故障自诊断及闭锁功能。 ◆具有独立专用直流电源输出装置设有一路110V 及220V专用可调直流电源输出。 ◆性价比高属于跨专业联合设计产品，综合了多专业的先进科技成果。兼具大型测试仪的性能， 和小型测试仪的价位，具有很高的性能价格比。
静电放电测试仪(三基)操作规程 为正确、安全、规范的使用SKS-0230，以评定样机在经受静电放电干扰时的性能，特制定本操作规程。 一、【操作程序】 1、按SKS-0230使用说明书接好放电枪，并接通电源。 2、给被试样机施加额定电压。 3、打开静电放电发生器电源开关，将开关拨动到上方CONTACT位置。按下HV ON 开关，接通直流高压电源，按顺时针方向调节VOLTS ADJUST调节旋钮，使表头显示的电压值为8kV。 4、持枪，将放电枪垂直于被试品表面，按下REDAY键，再按下“枪机”对样机进行放电试验。按下STOP键并结束该极性放电试验。 5、换极性（＋←→－），按3、4重复试验，注意应确保电压调节旋钮逆时针旋转到底且高压开关处于OFF状态方可转换电压极性。 6、试验结束后，应将电压调节旋钮逆时针调到底，使高压开关处于OFF状态，按下“枪机”对着铝板放完电。然后断开工作电源，拔掉电源插头，撤去电表工作电源，清理好现场。 二、【测试条件】 1、环境温度：15℃～35℃；相对湿度 2、相对湿度：30％～60%（如果湿度过大，必须经过除湿处理再进行试验）； 三、【注意事项】 1、试验人员必须经培训后才能进行设备操作，操作前应阅读设备使用说明书;
2、仪器的F.G端子要良好接地; 3、仪器通电后，不得用手触摸放电电极，以防电击; 4、仪器使用过程中，不得随意切换量程，如需切换量程，务必先将电压调节旋钮逆时针旋转到底，使高压开关处于OFF状态。以免在量程切换过程中电压突变损坏高压电源。 5、关机时也必须先将电压调节旋钮逆时针旋转到底，使高压开关处于OFF状态，然后才能切断主机的工作电源，否则关机瞬间电压的突变可能会损坏高压电源。 6、非有关人员严禁操作本仪器。
The prerequisite for vigorously developing our productivity is that we must be responsible for the safety of our company and our own lives. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 油漆喷涂安全操作规程(通用版)
油漆喷涂安全操作规程(通用版)导语：建立和健全我们的现代企业制度，是指引我们生产劳动的方向。而大力发展我们生产力的前提，是我们必须对我们企业和我们自己的生命安全负责。可用于实体印刷或电子存档（使用前请详细阅读条款）。 目的：实现安全生产。 适应范围：适应于油漆涂装生产车间或单位。 主要内容： A、操作者必须了解油漆性能及其危害性。 一、油漆主要危害物质为甲苯、二甲苯； 二、健康的危害和环境的影响 1.侵入途径：吸入、食入、溅入经皮肤吸收； 2.健康危害：对皮肤、粘膜有刺激性，对神经系统有麻醉的作用； 3.急性中毒：短时间内吸入较高浓度本品可出现眼及上呼吸道明显的刺激症状、眼结膜及咽部充血、头晕、头痛、恶心、呕吐、胸闷、四肢无力、意识模糊。重症者有躁动、抽搐、昏迷等现象； 4.慢性中毒：长期接触可发生神经衰弱综合症，肝肿大、肺气肿、皮炎、皮肤干燥等。 5.危险特性：易燃，其蒸汽与空气可形成爆炸性混合物，遇明火、
高热极易燃烧爆炸。与氧化剂能发生强烈反应，流速过快极易产生和积聚静电。其蒸汽比空气重，能在较低处扩散到相当远的地方，遇明火会引起回燃。 B、应急处理处置方法 一、泄露应急处理 迅速撤离泄露污染区人员至安全区，并进行隔离，严格限制出入。切断火源或电源。建议应急处理人员佩带自给式呼吸器，穿消防防护服，尽可能切断泄露源，防止进入下水道、排洪沟等限制性空间。小量泄露：用活性炭或其它惰性材料吸收。也可以用不燃性分散剂制成的乳液刷洗，洗液稀释后放入废水系统。大量泄露：构筑围堰或挖坑收容；用泡沫覆盖，降低蒸汽灾害。用防爆泵传达移至专用收集器内，回收或转运至废弃物处理场所处置。如果有大量甲苯洒在地上，应立即用沙土、泥块阻断液体的蔓延；如倾倒在水里，应立即筑坝切断受污染的水体的流动或用围栏阻断甲苯的蔓延扩散；如甲苯洒在土壤里应立即收集被污染土壤，迅速转移到安全地带任其挥发。事故现场加强通风、蒸发残液、排除蒸汽。 二、防护措施 呼吸系统防护：空气中浓度超标时，应该佩戴自吸过滤式防毒面
IXIA测试仪使用手册 一、设备开机、关机 （一）开机 打开IXIA测试仪电源，等待设备启动完成，需将测试客户端IP设置为192.168.1.200，测试仪IP地址为192.168.1.100，开IxNetwork或IxLoad可连接测试仪表明设备完成开机。 （二）关机 在运行中输入mstsc进入远程桌面，连接到计算机192.168.1.100，在运行中输入shutdown.exe -s -t 3让设备在3秒内关闭，让系统自动关闭。 二、二三层测试配置（IxNetwork） 使用IxNetwork配置测试基本流程如下图所示。 （一）添加测试端口 点击标题栏中的 或Overview表页中的
连接192.168.1.100测试板卡 添加测试用端口
然后点击OK键，完成测试端口添加。 （二）配置端口、协议 启用测试端口Ping及ARP，如下图所示。 添加测试端口IP地址、网关，并使能端口，如下图所示，添加的网关地址需是实际存在的，可以是交换机的网关地址或测试端口对端IP地址。
（三）配置流量 选择配置流量。 Type of Traffic选项可选择Raw、Ethernet/vlan、IPV4分别对应原始报文流（需手动编辑，用来打广播包流）、二层流、三层流（需配置IP地址及网关），Bi-Directional表示流是双向流。 1、IPV4（三层流）
在设置好Type of Traffic、Traffic Mesh以及选择好端口后，点击添加Endpoint。点击NEXT，在Packet/QoS、Flow Group Setup、Frame Setup、Rate Setup保持默认配置。点击NEXT，进入Flow Tracking，选择Traffic Item选项。点击NEXT，在后续Protocol Behaviors、 Preview以及Validate中保持默认选项，同时检查配置的有效性。
文件编号 发行日期2019年10月23 静电场测试仪 操作规程 版本更改类型生效日期更改内容 A0 / 2019-10-23 首次制定 会签部门： 品质：工程： 采购：业务： PIE：体系： 生产：PMC： 人力资源及行政：财务：
文件编号 版本 A0 静电场测试仪操作规程 页码 第1页，共3页 发行日期 2019年10月23日 1.目的： 为规范静电场测试仪使用，确保仪器能准确检测，使生产品质能够得到有效管控， 特制定此作业指导书。 2.范围： 本文件适用于公司内SCS 718静电场测试仪的使用。 3.仪器操作界面简述 3.1仪器图示 4、测试步骤说明： 4.1按POWER 键一次开机。 4.2 开机后，按一次设置键选择量程（低量程（0~±1.999KV ）/高量程0~±19.99KV ） 制定部门 品质部 3 编写/日期 2 审核/日期 1 正电荷选择键 负电荷选择键 电源开关（POWER ） 测试值显示区域 输出端 电极板 设置键RANGE ZERO 电源开关（HOLD ） 信号孔 高压产生器 静电场测试仪主机 高量程 （小数点后两位数） 低量程 （小数点后三位数）
发行日期 2019年10月23日 4.3 归零 将量程切换至低量程，将测试仪电极板与接地导电体接触，按住“设置键”直至显“.000”。 4.4离子风扇测量方法 4.4.1 取高压产生器与归零好的718A 静电场测试仪电极板相接触，按”+”电荷按钮,显示为静电压+1KV 以上. 4.4.2将718A 静电场测试仪电极板对准离子风扇吹风口,保持有效距离在30-60cm,在3S 内充电时的电 压降低至50V 以下. 4.4.3 取高压产生器与归零好的718A 静电场测试仪电极板相接触，按”-”电荷按钮,显示为静电压-1KV 以上. 4.4.4将718A 静电场测试仪电极板对准离子风扇吹风口,保持有效距离在30-60cm,在3S 内充电时的电 压降低至50V 以下. 制定部门 品质部 3 编写/日期 2 审核/日期 1 “+”电荷充电 消除静电 “-”电荷充电
Simco便携式数字静电测量仪 欧阳家百（2021.03.07） 型号 FMX-003 指导书 安装/操作/维护 注意 在你试图安装或者操作之前仔细阅读和理解这些指导是非常重要的。没有这么做可能会造成严重的个人受伤及 [或] 损坏仪器. 在这一本手册最后部分提供有一手写的保证证书。请小心地保存起来. 使用者注意事项 注意 此仪器没有设计在机密的 (危险的) 环境下使用. 它不能够被暴露用于易起火的或腐蚀的材料和气体中. 注意 此仪器专门用于静电的处理，需要远离水，油,溶剂和其他具有传导性的污染物. 对暴露在如此的污染物中将会引起产品的电气绝缘故障. 特别小心确定环境没有露珠形成. 此仪器应该在一个湿度小于 60% 的环境下保存和使用. 不要插入任何的物体于用于固定感应器的口子里;不要有任何异物进入感应器的开口. 这个仪器不能在有腐蚀性的酸/碱烟或腐蚀性的气体如氯之类的环境中使用操作. 这个仪器是用电池操作的,不要连接任何其他电线. 正常的操作条件在它的名牌上有列出. 当不使用的时候,请关闭仪器. 为了仪器精确的测量请将他正确的接地. 如果跌落，此仪器很容易损坏。如果发生此类事情，它应该交由授权的技术人员做仔细的检查和必要的修理. 此仪器为电子设备，其包含的传感器可能对机械的震动和冲击非常敏感. 当然它也包含有一个微型处理芯片和电子电路,所以它不能在有许多电子噪音的环境中使用.当电压读数超出测定范围之外的时候会中止测量. 如果超过量程使用,有可能损坏感应器.
在离子化的空气中使用该产品是可能的。但是在这种情况下正描述的10% 精度不能够被保证. 不要在 LCD 屏幕的上方施加任何压力. 此仪器在 25 ± 0.5 毫米的测定距离已经被校正. 对于超出此距离校正是无效的. 不要干预感应器位置和LED方向，否则可能改变测定距离.该仪器在 Simco 日本公司装配和检查. 请不要试图拆解或改变它的构造. 如果你不清楚有关它的操作事项和维护,请联系你所在区域的Simco 日本公司的授权代理人. 第1页 谢谢你购买 Simco 产品. 当仪器被正确的安装和维护后，将会迎合你的要求并提供安全的操作. 仪器清单 请小心地将仪器从硬纸盒移出并且检查. 注意任何可能在运输期间发生的损坏. 倒空硬纸盒确定没有小部份被丢弃. 如果在运输期间发生任何的损害,请立刻通知当地的运输员. 损坏报告应该立即寄到 SIMCO 日本公司. 地址和其他的相关信息在背面封页上有写. 包装项目和配件 (1) FMX-003 静电场测试……………………………………………………… 1件 (2) 离子平衡盘...............................................................................1件(3) 1 m 长接地线...........................................................................1件(4) 软皮包. (1) 件 (5) 电池 (类型 6 F22,9 V)…………………………………………………….. 1件 (6) 操作手册 /证书 (这一本 书) ……………………………………………….. 1件 请检查是否有部件不见或没有满意的完成. 如果这样的情况发生，请连络我们或我们的代理人. 第2页 内容
静电放电（ESD）测试指引 一、目的 规范手机静电测试方法，达到测试的准确性和可靠性 二、测试仪器设备 静电放电测试仪、静电试验台、垂直耦合板、水平耦合板、静电枪 三、测试样机的状态 静电测试前，首先检查测试样机的按键，LCD显示，背光灯、通话等各项功能都正常，保证样机是良品。 四、测试条件 测试环境：温度：15℃～35℃，湿度：30%RH～60%RH 五、测试等级 空气放电：+2KV、+4KV、+6KV、+8KV、+10KV（开发阶段：±10KV；量产阶段：±8KV）接触放电：+2KV、+4KV、+6KV（开发阶段：±6KV；量产阶段±4KV） 垂直耦合放电：+2KV、+4KV、+6KV、+8KV、+10KV 水平耦合放电：+2KV、+4KV、+6KV、+8KV、+10KV 六、测试注意事项 1、在进行放电操作时不要将枪头接触到人体，以免对人体产生危险（注意：高压危险）。 2、在信息收集时要详细，描述要清晰。 3、空气放电时不允许放电头接触到机壳本身（必须距离机壳5-10mm）。 4、翻盖机在测试时必须打开翻盖，然后再进行测试，滑盖机在测试时必须滑开方可进 行全方位测试。 5、每次静电测试后，用接地线对枪头放电的部位放电。然后检查放电部位的功能是否 正常，再继续放电。
七、静电放电（ESD）测试流程 八、测试判定标准 样机出现功能暂时性（失效时间大于3秒）或永久性失效（故障不恢复）判为不合格。 出现屏闪或3秒内可自行恢复之故障判为合格。样机出现严重外观不良(如镜片及装饰件严重掉漆)，应判定为不合格。试验样品无功能降级故障（如通话质量下降，MP3音质降低，摄相图片画面降级），存储的信息不可丢失。 九、记录 放电后进行功能测试，将测试中与到的异常情况详细清楚的记录。 附件一
