[教材]测试静电手环作业指导书

一、范围:凡本厂所有静电环测试作业均适用.
二、内容:
2-1投入物料:无
2-2使用设备: 静电环测试仪﹑静电环
2-3作业内容:
2-3-1测试者将静电环戴于手腕﹐且金属片与皮肤完全接触后扣紧.
2-3-2测试时﹐测试者先将静电环与腕带接触端扣好﹐然后把静电环之鳄鱼夹夹于静电环测试仪之输出线连接(如图1).
2-3-3测试者将其戴静电环之手掌与测试仪之圆金属面接触﹐测试仪上三个LED 灯会亮起其中一个﹐若中间绿色(GOOD)LED 灯亮且有蜂鸣声﹐则为合格（如图2）﹐若两边之红色(LOW 和HIGH)LED 灯任意一个亮﹐则为不合格（如图3）.
绿色灯亮OK 红色灯亮NG 图1 图2 图3
2-3-4若测试不合格﹐测试者先检查静电带与手腕之松紧度及静电环与测试仪输出线连接是否良好﹐第二次测试仍不合格则立即更换静电环﹐再进行测试﹐直到绿色(GOOD)LED 灯亮为止.
2-3-5测试合格﹐测试者将测试结果及日期填入《静电环测试记录表》内.
四、注意事项:
4-1测试时﹐触摸测试仪之圆金属面的手掌部位不能有手套或其它绝缘物﹐以免接触不良造成误判. 4-2戴好静电环且测试合格后方可作业.
4-3静电手环的宽松带需戴在手腕上且金属片与皮肤完全接触并拉紧，不可戴在手套或衣服上。

五、相关檔: 无
六、使用窗体:
6-1静电环测试记录表 测试仪金属面
测试
仪输
出线
与静
电环
连接。

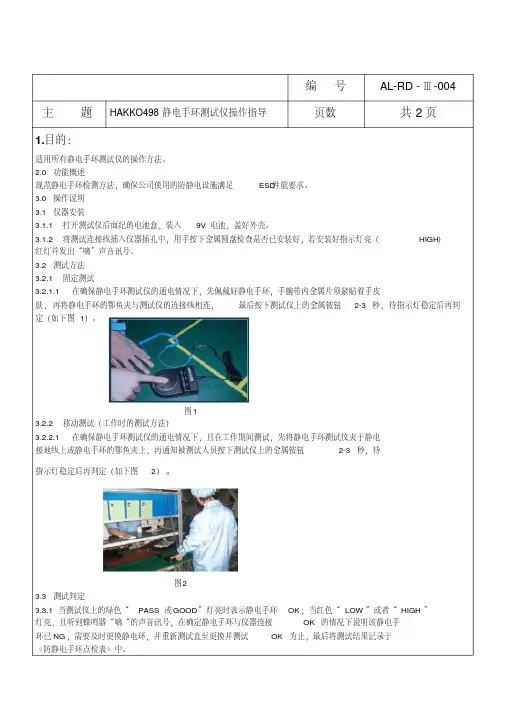

编号AL-RD-Ⅲ-004主题HAKKO498静电手环测试仪操作指导页数共2页1.目的：适用所有静电手环测试仪的操作方法。

2.0 功能概述规范静电手环检测方法，确保公司使用的防静电设施满足ESD性能要求。

3.0 操作说明3.1 仪器安装3.1.1 打开测试仪后面纪的电池盒，装入9V 电池，盖好外壳。

3.1.2 将测试连接线插入仪器插孔中，用手按下金属圆盘检查是否已安装好，若安装好指示灯亮（HIGH）红灯并发出“嘀”声音讯号。

3.2 测试方法3.2.1 固定测试3.2.1.1 在确保静电手环测试仪的通电情况下，先佩戴好静电手环，手腕带内金属片须紧贴着手皮肤，再将静电手环的鄂鱼夹与测试仪的连接线相连，最后按下测试仪上的金属铵钮2-3 秒，待指示灯稳定后再判定（如下图1）。

图13.2.2 移动测试（工作时的测试方法）3.2.2.1 在确保静电手环测试仪的通电情况下，且在工作期间测试，先将静电手环测试仪夹于静电接地线上或静电手环的鄂鱼夹上，再通知被测试人员按下测试仪上的金属铵钮2-3 秒，待指示灯稳定后再判定（如下图2）。

图23.3 测试判定3.3.1 当测试仪上的绿色“PASS 或GOOD”灯亮时表示静电手环OK；当红色“LOW”或者“HIGH”灯亮，且听到蜂鸣器“嘀“的声音讯号，在确定静电手环与仪器连接OK 的情况下说明该静电手环已NG，需要及时更换静电环，并重新测试直至更换并测试OK 为止，最后将测试结果记录于《防静电手环点检表》中。

3.4 静电手环测试仪功能确认3.4.1 静电手环功能确认3.4.1.1 用一个OK 的静电手环样本按标准测试方法确认（如图3），若绿色PASS 或GOOD 灯亮表示此仪器功能正常；若红色LOW\ HIGH 灯亮表示此仪器功能不正常，需停止使用并处理。

3.4.1.2 用一个NG 的静电手环样本按标准测试方法确认（如图4），若红色LOW\ HIGH 灯亮表示此仪器功能正常；若绿色PASS 灯亮表示此仪器功能不正常，需停止使用并处理。

编写： 编号：EGW100012 复核： 版本：0 批准： 页数：1 OF 1 日期：DEC/9/2001 MEC 工作指引 静电手环测试工作指引
1． 目的
为了保证静电手环使用性能的可靠性，提高工作效率和确保产品质量稳定。

2． 适用范围
所有接触到COB 和IC 的作业人员。

3． 职责
各使用部门负责人：负责各自管辖人员静电手环测试，记录和管理。

4． 内容
4．1 静电手环测试：
① 静电手环系统测试仪装上电池接通电源。

② 将被检测静电手环插头插入静电手环系统测试仪插座上。

③ 将被检测静电手环戴在手腕上。

④ 用手按下静电手环感应触摸开关。

⑤ 静电手环系统测试仪绿色指示灯（GOOD ）亮，证明被检测静电手环为OK ，方可
使用。

⑥ 静电手环系统测试仪红色两指示灯（Low 、 High ）亮，证明被检测静电手环为不
OK ，不能使用。

4．2 静电手环使用范围
① 邦定部/SMT 部所有接触COB 的操作人员。

② 生产部所有接触COB 和IC 的操作人员。

③ QC 部所有接触COB 和IC 的质检人员。

④ 仓管部所有接触COB 和IC 的作业人员。

⑤ 工程部生产工程接触COB 和IC 的分析技术人员和样办作业人员。

4．3 静电手环使用有效时间
① 静电手环使用有效时间为每天一次。

② 静电手环在有效时间内使用。

编号EP-PD-SOP-006版本A\0页码1-1编 写审 核批 准日 期2009-6-19★ 善用资源 防止污染 自我完善 人人有责 ★ 1.目的：2.范围：如亮红灯则为NG （图二），示为此静电手环不可使用，应即时知会当班拉长，确认不合 格后立即更换新的合格静电手环。

5.11 拉长每周抽查两次，并在记录表中记录。

（图三）2.1 生产所有人员。

5.4 测试时，手触测试仪金属片时，指示灯亮绿灯并可听到嗡嗡作响声，则示为OK （图一）。

3.1 静电环测试仪。

3.2 静电手腕检查记录表。

4.权责：5.6 静电控制测试仪在使用过程中，如发现无法测试时，应即时向管理人员反映。

3.工具：5.5 测试OK 后作好静电检测记录登记以备查阅。

6.附录：6.1 填写此表：《静电环检测记录表》 №：EP-PD-QR-0154.1 所有佩戴静电手环的人员要进行检测，相关负责人要做好记录。

5.作业内容：5.1 佩带防静电手环时，打开可调节手环扣片，调节导电带的长度，手环上的金属须与手臂内 5.2 静电带的金属夹头必须在静电接地铜线的露铜部分上。

5.8 有固定工位员工戴有绳静电环，流动工位戴无绳静电环。

侧紧贴，接触，以不感到过紧为准，不可隔衣物佩戴。

5.9 测试OK 的在表格中对应的日期栏打“√”，NG 时“×”打休息时打“O”。

（图三）5.10 任何人员检测后都需作相关记录，每班各记一次。

5.3 测试时，必须确认静电带是否佩带OK 及有没有与静电检测夹夹好。

5.7 不合格静电手环，需立即更换后方可使用。

防静电检测作业指导书能极电源（深圳）有限公司 1.1 避免生产人员使用不合格防静电手环，确保公司产品正常生产。

一、目的：
指导防静电手环使用者正确使用防静电手环及测试防静电手环。

二、使用范围：
公司内部使用防静电手环的人员。

三、工具/设备:
静电测试仪
四、操作步骤:
1、防静电手环的佩戴：
１.1 防静电手环是通过静电环上接触皮肤的金属块将人体产生的静电通过防静电环引线将静电释放到大地上的，因此，正确的佩戴防静电环才能达到释放静电的目的;
１.2 佩戴防静电环时，必须保证防静电手环内的金属块接触到人体皮肤，如下图所示:
错误的佩戴正确的佩戴
(×）(√) 手环不能戴在衣服的外面手环应良好接触人体皮肤
1.3 防静电手环佩戴完毕后,将连接线的鳄鱼夹夹到大地地线上，如下图所示：
错误的接地方式正确的接地方式
（×) (√)
鳄鱼夹不能夹到地线的绝缘线皮上鳄鱼夹应良好接触地线铜线
2、防静电手环的测试：
2．１将手环接地线与测试仪接地线连接或接于同一地线上,连接如下图所示:。

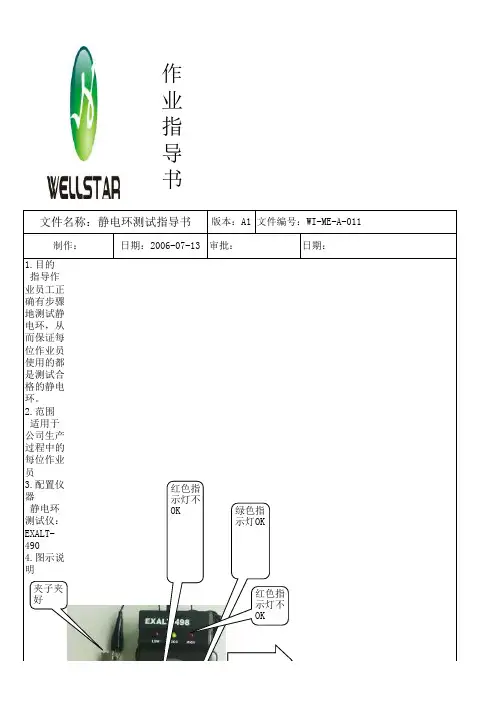

作业指导书 1.目的
指导作业员工正确有步骤地测试静电环，从而保证每位作业员使用的都是测试合格的静电环。

2.范围
适用于公司生产过程中的每位作业员
3.配置仪器 静电环测试仪：EXALT-490
4.图示说明
5.作业说明
5.1 每天早上8：00和下午13：30在一进车间时作业员测试静电环.
5.2 将静电环戴在手腕上，注意静电环上的铁皮部分一定要与测试员的皮肤充分接触.
5.3 将静电环的夹子夹住静电测试仪上的夹子，注意一定要夹稳，同时用手将静电测试仪上的白色按钮（PRESS HERE)按下.
5.4 如静电测试仪上的绿色指示灯亮，表明静电环测试OK可以使用，如静电测试仪上的LO红色或HI 红色指示灯亮，表明静电环测试的电阻值偏小或偏大，此时要向自己的上司要求更换静电环，经重新测试OK后方可使用。

5.5 测试完毕后在『静电环测试记录表』上做好相应的记录。

5.6 静电环测试记录表每天须经各部门拉长确认，QA抽查测试作业员之静电环，并做好抽检记录。

5.7 『静电环测试记录表』由品质部参照『品质记录管制程序』保存。

6.相关记录
『静电环测试记录表』版本：A1文件名称：静电环测试指导书
文件编号：WI-ME-A-011制作：日期：2006-07-13审批：
日期：绿色指红色指
示灯不
红色指示灯不白色按
夹子夹。

静电环测试仪操作指引编制日期审核日期批准日期修订记录日期修订状态修改内容申请修改人审核批准1目的规范静电手环检测方法，确保公司使用的防静电设施满足ESD性能要求。

2范围使用所有静电环测试仪的操作方法。

3权责3.1作业员戴上静电环作业之前，需在指定的静电环测试仪上测试合格后方可上线作业。

3.2IPQC必需确保每个作业员佩戴静电环是有释放静电功能的，若静电环测试NG立即要求更换。

4名词定义4.1静电环测试仪器；测试静电手环是否合格或不合格种仪器。

4.2有线静电手环:为防止人体接触敏感组件而造成静电破坏,佩带于手(脚)上的防静电物品,并用一根导线连接接到大地。

5作业内容5.1仪器安装；5.1.1打开仪器后面的电池盒，装入9V电池，盖好外壳。

5.1.2将测试线插入仪器插孔中，用手按下金属圆盘检查是否安装好，若安装好指示灯亮（HIGH）。

5.2测试方法；5.2.1固定测试5.2.1.1在确保静电手环测试仪通电情况下，先佩戴好静电环，手腕带内金属片须贴紧着手皮肤，再将静电手环的鳄鱼夹与测试仪的连接线相连，最后按下测试仪上的金属按钮2~3秒，待指示灯稳定后再判定。

（如图1，2）图1图25.2.2移动测试（工作时的测试方法）5.2.2.1在确保静电手环测试仪通电情况下，且在工作期间测试，先将静电环测试仪夹于静电接地在线或静电手环的鳄鱼夹上，再通知被测试人员按下测试仪上的金属按钮2~3秒，待指示灯稳定后再判定。

（如图3）图35.3测试判定；5.3.1当测试仪上的绿色“PASS或GOOD”灯亮，且听到蜂鸣器“滴”的声音序号时，表示静电环合格；当红色“LOW或HIGH”灯亮，在确定静电手环与仪器连接好的情况下说明该静电手环已不合格要及时更换静电环，并重新测试直到更换测试合格为止，最后将测试结果记录于《静电环检查记录表》内。

5.4静电环测试仪功能确认；5.4.1静电手环功能确认5.4.1.1用一个合格的静电环样本按标准测试方法确认，若绿色PASS或GOOD灯亮表示此仪器功能正常；若红色LOW/HIGH灯亮表示此仪器功能部正常，需停止使用并处理。

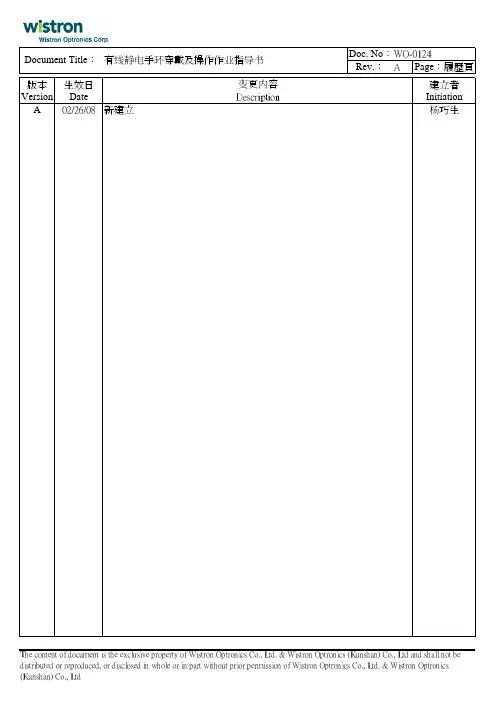

Doc. No ︰Rev.︰APage ：履歷頁版本Version生效日Date 建立者Initiation A 02/26/08杨巧生The content of document is the exclusive property of Wistron Optronics Co., Ltd. & Wistron Optronics (Kunshan) Co., Ltd and shall not bedistributed or reproduced, or disclosed in whole or in part without prior permission of Wistron Optronics Co., Ltd. & Wistron Optronics(Kunshan) Co., Ltd变更内容Description 新建立Document Title ︰有线静电手环穿戴及操作作业指导书WO-0124The content of document is the exclusive property of Wistron Optronics Co.,Ltd.&Wistron Optronics (Kunshan)Co.,Ltd and shall not be distributed or reproduced,or disclosed in whole or in part without prior permission of Wistron Optronics Co.,Ltd.&Wistron Optronics (Kunshan) Co., Ltd 1、穿无尘鞋之前,将有线手环套在脚上，金属片需要贴紧皮肤。

2.、用静电测试仪的接地线夹住有线静电手环的夹子，手指按测试面，绿灯亮并听到一声鸣响即為OK.3、测试完成后,穿上无尘鞋，把有线静电手环的接线从鞋子里边拉出。

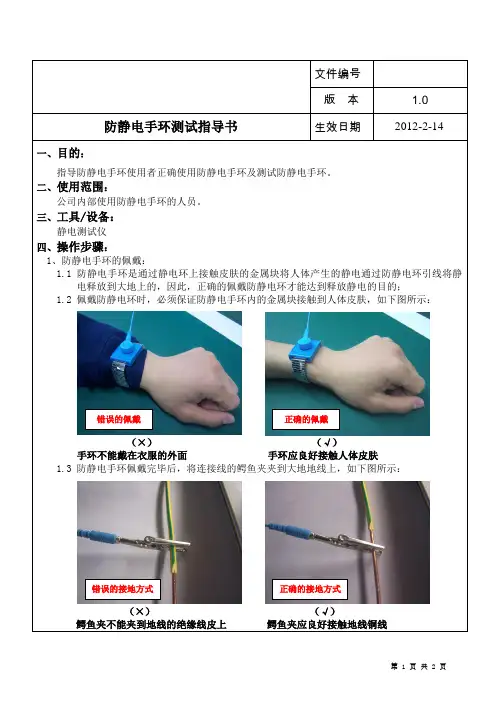

文件编号版本 1.0 防静电手环测试指导书生效日期2012-2-14 一、目的：指导防静电手环使用者正确使用防静电手环及测试防静电手环。

二、使用范围：公司内部使用防静电手环的人员。

三、工具/设备：静电测试仪四、操作步骤：1、防静电手环的佩戴：1.1 防静电手环是通过静电环上接触皮肤的金属块将人体产生的静电通过防静电环引线将静电释放到大地上的，因此，正确的佩戴防静电环才能达到释放静电的目的；1.2 佩戴防静电环时，必须保证防静电手环内的金属块接触到人体皮肤，如下图所示：错误的佩戴正确的佩戴（×）（√）手环不能戴在衣服的外面手环应良好接触人体皮肤1.3 防静电手环佩戴完毕后，将连接线的鳄鱼夹夹到大地地线上，如下图所示：错误的接地方式正确的接地方式（×）（√）鳄鱼夹不能夹到地线的绝缘线皮上鳄鱼夹应良好接触地线铜线批准审核制订文件编号版本 1.0 防静电手环测试指导书生效日期2012-2-142、防静电手环的测试：2.1 将手环接地线与测试仪接地线连接或接于同一地线上，连接如下图所示：2.2 将腕带扎紧手腕，手按测试仪金属触摸板，此时测试仪相应指示灯亮会亮起，测试判断方法如下：A、如果绿色“GOOD”灯亮，并伴有蜂鸣器的鸣叫，表示腕带接地系统良好；B、如果红色“LOW”灯亮，表示腕带线电阻小于800KΩ，对人体安全会产生较大影响，应立即停止使用；C、如果红色“HIGH”灯亮，检查手腕带是否扎紧，若手腕带未松脱接地线，说明接地电阻大于9.9MΩ，超出了本公司防静电电阻规定的1M-10M的范围，应停止使用；2.3 测试完毕后，如测试合格，在《静电测试记录表》上记录，如测试发现异常，应第一时间通知上级领导，由上级领导解决。

五、注意事项：1、测试仪使用一段时间后，如测试时绿色“GOOD”灯亮，但不发声或声音断续、沙哑，表明测试仪电池不足，应通知上级领导或相关人员更换电池；2、当发现测试仪不能使用，应第一时间通知上级领导解决；3、静电测试仪每年必须校验一次。

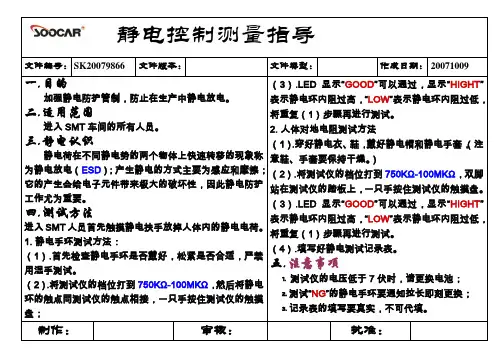

1.目的：建立公司内部各项静电防护项目的测试规范，统一防静电测试方法与判定标准。

2.范围：适用于本公司静电防护项目的检测，如：接地系统、防静电地板（地垫）、防静电工作台（桌垫）、周转箱、包装袋、防静电手环、人体静电防护用品、离子风机、烙铁等辅助工具。

3.内容：3.1静电手环：3.1.1测试仪器：静电手环测试仪3.1.2测试方法：图1-1 静电手环测试示意图 3.1.2.1来料检验时进行抽样测试，并记录于《静电手环测试记录表》。

3.1.2.2静电手环由IQC 进行抽样测试。

3.1.2.3必须将腕带扣反面金属接触到手腕时，才能进行测试。

3.1.2.4测试时，腕带扣住一只手，另一端香蕉头插入测试器上的测试端子。

3.1.2.5测试者用手指按下导通器上金属键，看导通器上灯号显示，如图1-1：① 绿灯GOOD 亮－OK ，且BUZZER 长鸣。

② 黄灯LOW 、红灯HIGH 亮－失败，BUZZER 无声（需更换腕带或腕带线再测试）。

3.1.2.6且于测试中增加摆动手腕的动作，以确认是否有接触不良。

3.1.2.7测试中若发生有两个灯号同时亮时（绿、黄灯亮或绿、红灯亮），应更换新品或其他良品腕带（腕带或腕带线）再测。

（a ）若灯号显示正常，则确认腕带部份不良应更换。

（b ）若灯号依然显示两个灯亮，或者时好时坏，判定可能测试器为不良品，应立即通知组长处理，将该测试器重新校验或送修。

3.1.3测量频率：来料检验（抽样）3.1.4记录表单：《静电手环测试记录表》QC-BD-074静电手环测试仪黄灯、红灯亮NG 绿灯亮OK3.2人体综合电阻测量：3.2.1测试仪器：人体综合电阻测试仪3.2.2操作方法：3.2.2.1作业员需标准着装（静电帽、静电衣、静电鞋、静电手环等）（如图1-2）后，站立于人体综合测试仪上。

说明：头发压入防静电帽中；静电衣袖子不允许挽起；穿静电鞋时，光脚或穿纯棉袜，保证导通性。

如果工作岗位要戴防静电手套或者手指套的，也需穿戴完整。

工程名SMT/AI 页版本A1文件名静电环、静电鞋测试作业指导书文件编号.【目的】：树立人员防静电意识,加强静电防护之管控,减少静电对人员及产品的危害,以保证及提升产品品质。

【静电环测试示意图】【适用范围】：适用于本公司所有的防静电环测试操作指导。

【对象】：所有进入车间的人员需穿静电鞋,与生产产品接触的人员，如作业员、QC、物料员需配带静电环【使用工具】：静电环、静电鞋测试仪【管理内容】：1.每天上班前,需配带静电环的人员带好静电环,穿好静电鞋,到静电测试仪上进行测试点检.2.测量手腕带：将选择开关拨到左边“0”，将静电环的锷鱼夹取后下，静电环一端金属接触片紧贴皮肤带好，另一端插入 静电环测试孔，用手指按住“TEST”键，指示灯显示绿色提示合格，红灯和声音提示表示电路阻值过高或过低。

均不合格。

3.测量静电鞋：将选择开关打到右边“IN”，穿上静电鞋后单脚站到测试板上，另一只脚着地，按住“TEST”键，此时指示灯 显示绿色提示合格，红灯和声音提示表示电路阻值过高或过低。

均不合格。

4.重复第3条对另一只脚静电鞋进行测试.5.静电环、静电鞋测试合格后，将测试结果记录在《静电鞋、静电环测试记录表》上，方可进入车间。

6.静电环测试不合格时,需立即报告班长，对静电环进行更换，静电鞋需经常清洗，保持鞋底清洁。

7.静电环、静电鞋每天测试两次,上班前和下午（下半夜）各测试一次。

【静电鞋测试示意图】【注意事项】：1、人体静电综合测试仪上电池电压不足时欠压显示灯将发光，此时应更换电池。

2、人体静电综合测试仪每月由静电管理员进行确认点检是否正常工作。

并做好维护工作。

3、静电环、静电鞋每天必须按要求进行测试合格后方可进入车间开始工作。

4、静电环、静电鞋测试异常时，需立即反馈班长或直接管理者进行更换。

5、爱护静电防护用品，保持清洁。

【说明】：型号:人体静电综合测试仪 SL-D33操作温度范围【静电鞋、静电环点检记录表】技术参数≤740 K ΩRed(FailLo)750K ΩGreen(Pass)100M ΩGreen(Pass)≥110 M ΩRed(FailHi)≤740 K ΩRed(FailLo)测试合格打“√ ”750K ΩGreen(Pass)测试不合格打“×” 并报告班长更换！10.5M ΩGreen(Pass)≥11.5 M ΩRed(FailHi)DOC#PD-0011/1CHYN-SOP －PD-055Wrist（手腕带）测试仪融合了独特的双测试电路设计，不但可以提高测试速度，而且可替代单个手腕带测试仪。

静电环测试器校正作业指导书（ISO9001-2015）1.目的：藉由定期校正使仪器维持其稳定性，确保产品质量。

2.范围：用于静电环测试器的校验。

3.校正环境条件：3.1温度：23℃±5℃。

3.2相对湿度：55% ±20% RH。

3.3电源:220V/50Hz±5%4.校正周期：六个月。

5.作业内容：5.1校正所需设备：5.2校正项目：电阻值。

5.3校正前应准备事项：5.3.1阅读静电环测试器相关资料；如：使用手册，说明书…等。

5.3.2校正用设备及待校设备必需先在仪校室热机30min以上。

5.3.3确认校正环境在合格的状态下。

5.4校正方法：5.4.1将标准件的Grounding（黑）线接至待校件的Grounding端。

5.4.2以标准件的Ω输出端（红棒）按下静电环测试器的push钮，将标准件设定输出39MΩ，观察待校件是否亮HIGH红灯。

再向下调整标准件的输出值，直到待校件亮GOOD绿灯，记录此值。

继续向下调整输出，直到待校件亮LOW红灯，记录此值。

5.4.3上述两值即为量测值，须符合规格。

5.5校正后之处理：5.5.1拆处连接线关闭电源，并将各仪器收归定位。

5.5.2判定该校验仪器是否合格：5.5.2.1合格：贴上校验合格卷标，通知使用单位领回。

5.5.2.2不合格：贴上暂停使用卷标，通知该仪器使用单位领回安排检修事宜。

5.5.2.3整理校正报告并将该仪器此次校正日期、有效日期及校验结果登录于【仪器量规设备校验/保养记录】。

6.判定标准：±10%。

静电环测试仪操作指引编制日期审核日期批准日期修订记录日期修订状态修改内容申请修改人审核批准1目的规范静电手环检测方法，确保公司使用的防静电设施满足ESD性能要求。

2范围使用所有静电环测试仪的操作方法。

3权责3.1作业员戴上静电环作业之前，需在指定的静电环测试仪上测试合格后方可上线作业。

3.2IPQC必需确保每个作业员佩戴静电环是有释放静电功能的，若静电环测试NG立即要求更换。

4名词定义4.1静电环测试仪器；测试静电手环是否合格或不合格种仪器。

4.2有线静电手环:为防止人体接触敏感组件而造成静电破坏,佩带于手(脚)上的防静电物品,并用一根导线连接接到大地。

5作业内容5.1仪器安装；5.1.1打开仪器后面的电池盒，装入9V电池，盖好外壳。

5.1.2将测试线插入仪器插孔中，用手按下金属圆盘检查是否安装好，若安装好指示灯亮（HIGH）。

5.2测试方法；5.2.1固定测试5.2.1.1在确保静电手环测试仪通电情况下，先佩戴好静电环，手腕带内金属片须贴紧着手皮肤，再将静电手环的鳄鱼夹与测试仪的连接线相连，最后按下测试仪上的金属按钮2~3秒，待指示灯稳定后再判定。

（如图1，2）图1图25.2.2移动测试（工作时的测试方法）5.2.2.1在确保静电手环测试仪通电情况下，且在工作期间测试，先将静电环测试仪夹于静电接地在线或静电手环的鳄鱼夹上，再通知被测试人员按下测试仪上的金属按钮2~3秒，待指示灯稳定后再判定。

（如图3）图35.3测试判定；5.3.1当测试仪上的绿色“PASS或GOOD”灯亮，且听到蜂鸣器“滴”的声音序号时，表示静电环合格；当红色“LOW或HIGH”灯亮，在确定静电手环与仪器连接好的情况下说明该静电手环已不合格要及时更换静电环，并重新测试直到更换测试合格为止，最后将测试结果记录于《静电环检查记录表》内。

5.4静电环测试仪功能确认；5.4.1静电手环功能确认5.4.1.1用一个合格的静电环样本按标准测试方法确认，若绿色PASS或GOOD灯亮表示此仪器功能正常；若红色LOW/HIGH灯亮表示此仪器功能部正常，需停止使用并处理。

制订部门：工程部文件编号：ST3-Z27 版本：A-0 制订日期：2015-01-14 页次：1/31、目的：规范静电手环的检测使用方法，避免作业过程中产生各中原因的静电对电子元器件及电路的损坏，保证产品质量的稳定性。

2、适用范围：适用于本公司生产线. 检验工位、仓库等环境的在用静电手环（有线或无线）。

3、点检操作：3.1 将接地线插头,插入测试仪上端的接地线插座内;3.2 将腕带扎紧手腕；接地线连接腕带；3.3 将手按测试仪板座，此时LED 指示灯亮起,并听到蜂鸣器声音.1）如果绿色”GOOOD“灯亮时,表示连接系统良好.2）如果红色”LOW”灯亮时,须检查腕带接地连接电阻,因为可能低于800 千欧姆,对人体有所影响.3）如果红色”HIGH”灯亮时,须检查腕带是否扎紧手腕,并检查腕带接地电阻，确保腕带未松脱测试仪接地线.3.4 测试操作图：A、正确佩戴静电手环，如下面图1-1所示，有金属的一端在手腕的上面，静电环的松紧要适中不能松.如皮肤较为干燥，可以涂抹护手霜或凡士林等进行润湿，增大接触。

B、静电环的鳄鱼夹与测试仪点检螺丝帽连接在一起，如下面的图1-2所示。

图1-1 图1-2制订: 审核: 批准:制订部门：工程部文件编号：ST3-Z27 版本：A-0 制订日期：2015-01-14 页次：2/3C、左手按压测试仪金属触片，中间“GOOD”亮且报警说明静电手环良好，两边“high”、“LOW”红色亮且无报警时，说明不良。

4、点检要求：4.1 巡检每天开线前对静电手环进行点检，对总装有要求静电防护的岗位所使用的静电手环均需点检，包含返修岗位。

（单班上午开线和下午开线各一次。

双班类推）4.2 点检完毕后由巡检在《静电手环点检表》中做记录。

4.3 测试不良的静电手环由巡检通知当班班组长，班组长必须立即更换，不允许再次使用。

5、注意事项：5.1、测试仪使用一段时间后，如测试时绿色“GOOD”灯亮，但不发声或声音断续、沙哑，表明测试仪电池不足，应通知上级领导或相关人员更换电池；5.2、当发现测试仪不能使用，应第一时间通知上级领导解决；5.3、静电测试仪每年必须校验一次。

静电环测试仪操作引导编制日期审查日期同意日期订正记录日期订正状态改正内容申请改正人审查同意1 目的规范静电手环检测方法，保证企业使用的防静电设备知足ESD性能要求。

2 范围使用全部静电环测试仪的操作方法。

3 权责3.1作业员戴上静电环作业以前，需在指定的静电环测试仪上测试合格后方可上线作业。

3.2 IPQC 必要保证每个作业员佩戴静电环是有开释静电功能的，若静电环测试NG立刻要求改换。

4名词定义4.1 静电环测试仪器；测试静电手环能否合格或不合格种仪器。

4.2 有线静电手环: 为防备人体接触敏感组件而造成静电损坏,佩戴于手(脚)上的防静电物件,并用一根导线连结接到大地。

5作业内容5.1 仪器安装；翻开仪器后边的电池盒，装入9V电池，盖好外壳。

将测试线插入仪器插孔中，用手按下金属圆盘检查能否安装好，若安装好指示灯亮（HIGH）。

5.2测试方法；固定测试在保证静电手环测试仪通电状况下，先佩戴好静电环，手段带内金属片须贴紧着手皮肤，再将静电手环的鳄鱼夹与测试仪的连结线相连，最后按下测试仪上的金属按钮 2~3 秒，待指示灯稳固后再判断。

（如图 1，2）图1图2挪动测试（工作时的测试方法）在保证静电手环测试仪通电状况下，且在工作时期测试，先将静电环测试仪夹于静电接地在线或静电手环的鳄鱼夹上，再通知被测试人员按下测试仪上的金属按钮 2~3 秒，待指示灯稳固后再判断。

（如图 3）图 35.3 测试判断；当测试仪上的绿色“ PASS或GOOD”灯亮，且听到蜂鸣器“滴”的声音序号时，表示静电环合格；当红色“ LOW或 HIGH”灯亮，在确立静电手环与仪器连结好的状况下说明该静电手环已不合格要实时改换静电环，并从头测试直到改换测试合格为止，最后将测试结果记录于《静电环检查记录表》内。

5.4静电环测试仪功能确认；静电手环功能确认用一个合格的静电环样本按标准测试方法确认，若绿色PASS或 GOOD灯亮表示此仪器功能正常；若红色LOW/HIGH灯亮表示此仪器功能部正常，需停止使用并办理。
