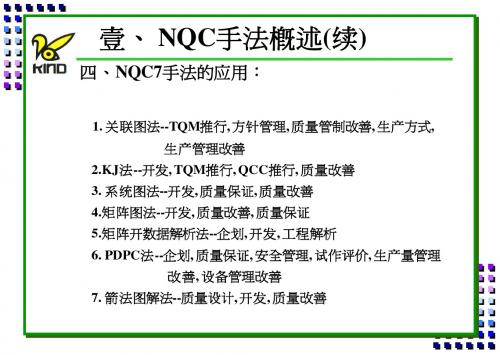

新旧QC七大手法区别（1）新旧QC七大手法/区别新QC七大手法1. 关联图法--TQM推行, 方针管理, 质量管制改善, 生产方式,生产管理改善2.KJ法--开发, TQM推行, QCC推行, 质量改善3. 系统图法--开发, 质量保证, 质量改善4.矩阵图法--开发, 质量改善, 质量保证5.矩阵开数据解析法--企划, 开发, 工程解析6. PDPC法--企划, 质量保证, 安全管理, 试作评价, 生产量管理改善, 设备管理改善7. 箭法图解法--质量设计, 开发, 质量改善老七种工具：调查表、排列图、因果图、散布图、分层法、直方图、控制图。
新七种工具：关联图、亲亲和图（KJ法、A型图解）、系统图（树图）、矩阵图、网络图、PDPC法、过程决策图法）、矩阵数据解析法。
不同的方法有不同的作用。
这里篇幅有限，我就简单说下鱼骨图吧。
希望对你有帮助。
其实企业中发布会用的最多的就是鱼骨图（因果图）了，直观明了，我们公司常做发布会，用的都是这方法。
一般会结合5w2h分析方法使用。
这里不能贴上来图，其他的你就百度里就有一堆鱼骨图了。
鱼的几个刺一般都用来代表人、机、料、法、环。
之后从几个刺下面细分出来一些其他的原因，逐条分析、去掉非要因。
最终剩下来的就是影响问题的要因了。
其实做过一次后就会很简单了。
至于图嘛，这里不能粘上来。
给你个链接吧，里面PPT介绍的很详细。
图也很丰富。
最后我想说的是，哥们，俺说了很多很累。
请给分吧第一章概述一、起源新旧七种工具都是由日本人总结出来的。
日本人在提出旧七种工具推行并获得成功之后，1979年又提出新七种工具。
之所以称之为“七种工具”，是因为日本古代武士在出阵作战时，经常携带有七种武器，所谓七种工具就是沿用了七种武器。
有用的质量统计管理工具当然不止七种。
除了新旧七种工具以外，常用的工具还有实验设计、分布图、推移图等。
本次课程，主要讲的是QC七大手法，而SPC（管制图）是QC七大手法的核心部分，是本次培训的重点内容。
新QC七大手法图解1972年，日本科技联盟的纳谷嘉信教授，在全面质量管理建立体系的手法上，又研究和归纳了一套品质管理手法。
这个手法也有7项，有别于原有的「QC七大手法」，被称为「QC新七大手法」。
这套手法可以快速的从一片混沌复杂的状态中理出问题的头绪，并直接切入问题的核心，规划出许多的解决方案，尔后再从各种可能的解决方案中筛选出最具经济效益的优先方案。
与原先的「QC七大手法」注重数据的收集相比，更加注重从问题提出到有效解决的思维的整理过程。

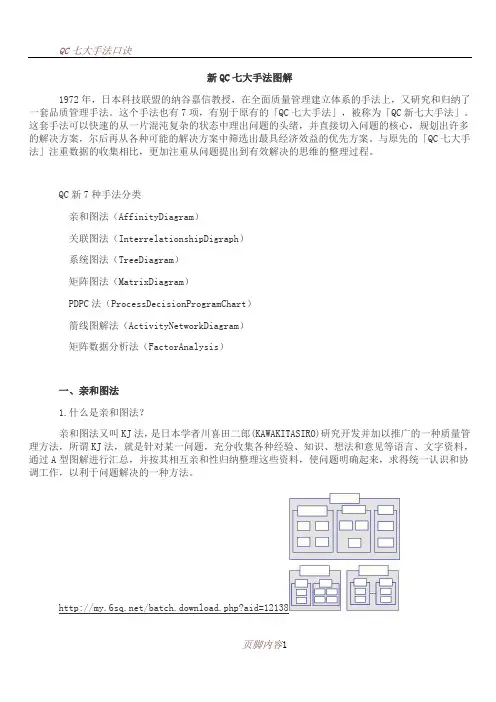

QC新7种手法分类亲和图法（AffinityDiagram）关联图法（InterrelationshipDigraph）系统图法（TreeDiagram）矩阵图法（MatrixDiagram）PDPC法（ProcessDecisionProgramChart）箭线图解法（ActivityNetworkDiagram）矩阵数据分析法（FactorAnalysis）一、亲和图法1.什么是亲和图法？亲和图法又叫KJ法，是日本学者川喜田二郎(KAWAKITASIRO)研究开发并加以推广的一种质量管理方法，所谓KJ法，就是针对某一问题，充分收集各种经验、知识、想法和意见等语言、文字资料，通过A型图解进行汇总，并按其相互亲和性归纳整理这些资料，使问题明确起来，求得统一认识和协调工作，以利于问题解决的一种方法。
/batch.download.php?aid=121382.亲和图法的使用步骤亲和图法实际上基于头脑风暴法，例如软件开发前期寻找风险、发现现阶段的问题、对于未知问题发挥团队能力寻找解决方案，开发结束后的总结回顾都是需要组员共同参与，群策群力，互相激荡来完成的。
具体的做法如下在会议前告知需要讨论的议题，给每位以准备的时间。
在会议上可以让每个人提出自己的想法，用卡片将写出的想法记录，并贴在白板上。
每个人轮流贴卡片，并解释自己的想法。
这时要延缓判断，鼓励不同的想法，如果组员在看到别人的思路提出新的想法，更是要大力提倡。
品质管理【新QC七大手法】目录手法一亲和图法 (2)手法二关连图法 (7)手法三系统图法 (9)手法四矩阵图法 (13)手法五矩阵图解析法 (16)手法六PDPC法 (18)手法七箭形图解法 (21)手法一：亲和图法学习重点：新QC七大手法与TQC何谓亲和图法适当使用时机为何？亲和图法HOW TO学习1：掌握问题点的体质学习2：重视企划的体质学习3：重视过程的体质●作多元性的评估●一开始就做对●选择最好的状态为指标学习4：重点指向的体质学习5：全员系统指向的体质●有系统的推行●积极寻求改变●做预测●真正做到重点指向plan整理杂乱、混沌之状况与设定问题之阶段plan2展开手段之阶段plan实施阶段针对不很清楚的问题，根据其所收集语言资料的亲和性，将问题明确化，做结构性之掌握之手法—————亲和图状况1：讨论未来问题时状况2：讨论未曾经验之问题时状况3：针对以往不太注意的问题重新评估时请说明新QC七大手法运用于PDCA中的哪一阶段？如何使用？亲和图法H O W T O步骤1：决定主题1混沌不清的事情2企图将自己的想法或小组想法整理出来3打破原有观念重新整理步骤2：语言资料的收集1直接观察法2文献调查法4个人思考法5团体思考法3面谈调查法其中个人思考法又分：回忆法与自省法步骤 4：步骤 3point 1：尽可能具体的表达例子：Point 2：勿将二个以上的意思事件合而为一例子步骤5：卡片的汇集、分群几乎相同、相似、接近、有关系，就广义上有共通性，在其背后有某些牵连，似乎在某处有些关连。
步骤6：制作亲和卡语言资料抽象度步骤7：卡片的安排步骤8：制作亲和图请依据刚才之制作要领，参考学习手册上之习题进行演练，制作——亲和图亲和图法用途用途1：于混沌之中欲掌握事实时用途2：欲进行崭新任务或工作时用途3：横跨部门间企划协调时手法二：关连图法学习重点：何谓关连图法关连图法How To关连图类型关连图法与亲和图法之差异开发新产品开拓新市场提高生产性自动化缩短交货期节省能源化安全对策针对原因——结果、目的——手段等的关系复杂地纠结的问题1抽出一切的要因2简洁、明瞭地表达4掌握全貌5集中重点项目3将因果关系以箭头连结Q1：试说明关连图法之基本规则？Q2：关连图共分哪几类型？试举例说明？关连图法H o w T o 步骤1：决定主题步骤2：列举原因步骤3：整理卡片步骤4：集群组合步骤5：连结原因与结果步骤6：检讨整体的内容步骤7：粘贴卡片、钩勒箭头步骤8：明确重点请重复上述步骤，参考学习手册上之习题，进行演练，制作——关连图。
质量系列培训课程新QC七大手法（侧重逻辑）介绍Date：2024/06/22课程大纲新QC 七大手法详细介绍Q & A回顾：旧QC 七大手法新QC 七大手法概述☐旧QC七大手法概述➢ 1.查检表——集数据➢ 2.柏拉图——抓重点➢ 3.层别法——过问题➢ 4.特性要因图（鱼骨）——展因果➢ 5.直方图——显分布➢ 6.散布图——判相关➢7.控制图——管异常现象第一层解析第二层解析第三层解析查检表柏拉图层别法特性要因图直方图散布图控制图QC （Quality Control ）活动中『品质管理工具』汇总如下：层别图/法特性要因图柏拉图趋势图（T rend Chart ）查检表控制图Note ：这些手法需要做好「三现主义」，即以 现 实合理的眼光，来观察产生不良情形的 现 场 的 现 物 。
柏拉图散布图直方图查检表控制图现况掌握问题描述要因分析采取对策效果确认标准化日常管理☐新QC七大手法概述➢ 1.关联图➢ 2.亲和图（KJ法）➢ 3.系统图➢ 4.矩阵图➢ 5.矩阵数据解析法➢ 6.PDPC法➢7.箭条图关联图KJ法（亲和图）系统图（树形图）X1: ***X1-1: ******X1-2: ******X1-4: ******X1-5: ******X1-3: ******矩阵图矩阵数据解析法ABAA1A2A3BB1B2B3输入输出A B C D总分权重56381A6302B6363C63394D5155E972箭条图1234AB CDPDPC法******************************☐新QC七大手法用途归纳如下：➢ 1.关联图：理清复杂因素间的关系➢ 2.亲和图（KJ法）：从杂乱的语言数据中汲取信息➢ 3.系统图：系统地寻求实现目标的手段➢ 4.矩阵图：多角度考察存在的问题，变量关系➢ 5.矩阵数据解析法：多变量转化少变量数据分析➢ 6.PDPC法：预测设计中可能出现的障碍和结果➢7.箭条图：合理制定进度计划新QC七大手法概述问题形态使用新QC七大手法问题是什么？KJ法（亲和图）为什么会如此？关联图为什么要这样做？系统图甲与乙对应关系为何？矩阵图/矩阵数据解析法时间依序顺序如何？箭条图如果那样，该怎么办？PDPC法用途（当你想要……）使用新QC七大手法关联图亲和图系统图矩阵图矩阵数据解析法PDPC法箭条图理清问题●●展开方案●●实施计划●●●☐新QC七大手法的特点➢整理语言数据的工具➢将语言情报用图形表示的方法➢引发思考，有效解决凌乱的问题➢充实计划➢防止遗漏、疏忽➢使相关人员了解➢促使相关人员的协助➢确实表达过程➢管理工具，可以应用于QC以外的领域☐新、旧QC七大手法比较旧QC七大手法新QC七大手法理性面感性面大量的数据数据大量的语言数据问题发生后的改善问题发生前计划、构想☐新、旧QC七大手法使用范围：序号手法步骤旧QC七大手法新QC七大手法查检表柏拉图层别法鱼骨图直方图散布图控制图关联图亲和图系统图矩阵图矩阵数据分析法PDPC法箭条法1选题▲▲○○○○△2现况调查▲▲○○○3目标设定△△4原因分析▲▲▲5真因验证○○○○○○△6拟定对策○○△△▲○7对策实施○△△▲○8效果确认○○○○○9制定巩固措施○△△10总结及下一步计划注：▲表示特别有效○表示有效△表示有时采用➔新QC七大手法并不能取代旧七大手法，两种品管手法相辅相成。
新QC七大手法1. 关联图法--TQM推行, 方针管理, 品质管制改善, 生产方式,生产管理改善2.KJ法--开发, TQM推行, QCC推行, 品质改善3. 系统图法--开发, 品质保证, 品质改善4.矩阵图法--开发, 品质改善, 品质保证5.矩阵开数据解析法--企划, 开发, 工程解析6. PDPC法--企划, 品质保证, 安全管理, 试作评价, 生产量管理改善, 设备管理改善7. 箭法图解法--品质设计, 开发, 品质改善回答者：cjguan - 高级经理七级 9-3 12:31新旧QC七大手法一、QC七大手法分为：1、简易七大手法：甘特图、流程图、5W2H、愚巧法、雷达法、统计图、推移图2、QC旧七大手法：特性要因分析图、柏拉图、查检表、层别法、散布图、直方图、管制图3、QC新七大手法：关连图、系统图法、KJ法、箭头图法、矩阵图法、PAPC法、矩阵数据解析法计数值：以合格数、缺点数等使用点数计算而得的数据一般通称为计数数据。
（数一数）计量值：以重要、时间、含量、长度等可以测量而得来的数据，一般为计量值，如长度、重要、浓度，有小数点的凡四舍五入都称之。
（量一量）4、QC七大手法由五图，一表一法组成：五图：柏拉图、散布图、直方图、管制图、特性要因分析图（鱼骨图）一表：查检表（甘特图）一法：层别法二、介绍简易七大手法：1、甘特图：用途1、工作进度安排2、查核工作进度3、掌握现况4、日常计划管理用是一种最容易、最有效的一种进度自我管理。
2、统计图（条形图）：用途1、异常数据一目了然。
2、容易对照比较。
3、易看出结论。
应用最普通报章、杂志均可看到的图表。
应用到层别法。
3、推移图（趋势图）：用途1、数据对时间变化管理使用。
2、可以把握现状、掌握问题点。
3、效果、差异比较。
了解数据差异最简单的方法，应用很广。
次品率、推移图。
4、流程图：用途1、工作内容之表示。
2、容易掌握工作站。
3、教育、说明用。
工作说明、内容之简易表示方法。
关系图法
简称：
典型对象：横向及纵向的原因分析（鱼骨图加强版）、多因素交织
定义：是指用一系列的箭线来表示影响某一质量问题的各种因素之间的因果关系的连线图。
变体：关联图法、关联图、关系图
发明人：
主要发明人介绍：
早期01：事物之间存在着大量的因果关系，包括重复交叉的因果关系，需要全盘考虑分析原因
早期02：
早期03：
早期04：
早期05：
早期06：
早期07：
发展01：影响质量的因素之间存在着大量的因果关系，这些因果关系有的是纵向关系，有的是横向关系。
纵向关系可以使用因果分析法来加以分析，但因果分折法（鱼骨图）对横向因果关系的考虑不够充分，这时关联图就大有用武之地。
关联图法是根据事物之间横向因果逻辑关系找出主要问题的最合适的方法。
发展02：用来分析事物之间“原因与结果”、“目的与手段”等复杂关系的一种图表，它能够帮助人们从事物之间的逻辑关系中，寻找出解决问题的办法。
发展03：
发展04：
发展05：
发展06：
发展07：
发展08：
概念01：关联图由圆圈(或方框)和箭头组成，其中圆圈中是文字说明部分箭头由原因指向结果，由手段指向目的。
文字说明力求简短、内容确切易于理解，重点项目及要解决的问题要用双线圆圈或双线方框表示。
概念02：
概念03：
应用工具：
在绘制关联图时，将问题与原因用“○”框起，其中，要达到的目标和重点项目用“ ”圈起，箭头表示因果关系，箭头指向结果，其基本图形如下图所示。
具体绘制方法如下：
①提出认为与问题有关的所有因素。
②用灵活的语言简明概要地表达它。
③把因素之间的因果关系用箭头符号做出逻辑上的连接。
④抓住全貌。
⑤找出重点。
关联图法的使用非常简单，它先把存在的问题和因素转化为短文或语言的形式，再用圆圈或方框将它们圈起来，然后再用箭头符号表示其因果关系，借此来进行决策、解决问题
优点：
缺点：。
