新QC七大手法关联图法

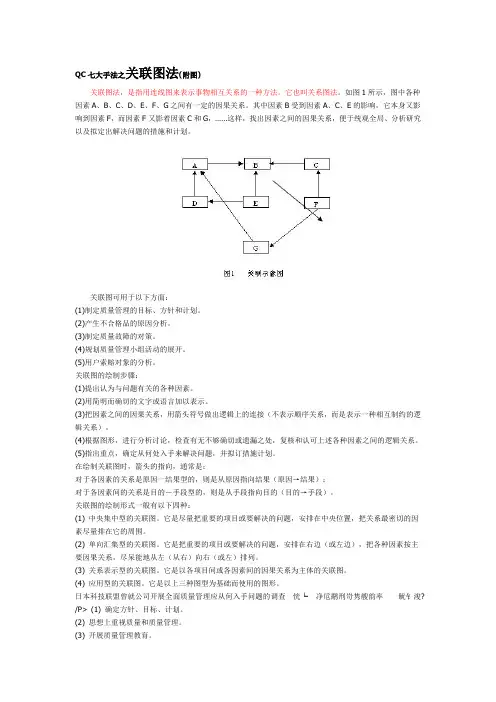

QC七大手法之关联图法(附图)关联图法，是指用连线图来表示事物相互关系的一种方法。

它也叫关系图法。

如图1所示，图中各种因素A、B、C、D、E、F、G之间有一定的因果关系。

其中因素B受到因素A、C、E的影响，它本身又影响到因素F，而因素F又影着因素C和G，……这样，找出因素之间的因果关系，便于统观全局、分析研究以及拟定出解决问题的措施和计划。

关联图可用于以下方面：(1)制定质量管理的目标、方针和计划。

(2)产生不合格品的原因分析。

(3)制定质量故障的对策。

(4)规划质量管理小组活动的展开。

(5)用户索赔对象的分析。

关联图的绘制步骤：(1)提出认为与问题有关的各种因素。

(2)用简明而确切的文字或语言加以表示。

(3)把因素之间的因果关系，用箭头符号做出逻辑上的连接（不表示顺序关系，而是表示一种相互制约的逻辑关系）。

(4)根据图形，进行分析讨论，检查有无不够确切或遗漏之处，复核和认可上述各种因素之间的逻辑关系。

(5)指出重点，确定从何处入手来解决问题，并拟订措施计划。

在绘制关联图时，箭头的指向，通常是：对于各因素的关系是原因一结果型的，则是从原因指向结果（原因→结果）；对于各因素间的关系是目的－手段型的，则是从手段指向目的（目的→手段）。

关联图的绘制形式一般有以下四种：(1) 中央集中型的关联图。

它是尽量把重要的项目或要解决的问题，安排在中央位置，把关系最密切的因素尽量排在它的周围。

(2) 单向汇集型的关联图。

它是把重要的项目或要解决的问题，安排在右边（或左边），把各种因素按主要因果关系，尽呆能地从左（从右）向右（或左）排列。

(3) 关系表示型的关联图。

它是以各项目间或各因素间的因果关系为主体的关联图。

(4) 应用型的关联图。

它是以上三种图型为基础而使用的图形。

日本科技联盟曾就公司开展全面质量管理应从何入手问题的调查 恍┕ 净卮鹬刑岢隽艘韵率 鱿钅浚? /P> (1) 确定方针、目标、计划。

(2) 思想上重视质量和质量管理。

系统图（树图）对策型系统图和原因型系统图一.系统图的简要说明当某一目的较难达成，一时又想不出较好的方法，或当某一结果令人失望，却又找不到根本原因，在这种情况下，建议应用品管新七大手法之一的系统图，通过系统图，你一定会豁然开朗，原来复杂的问题简单化了，找不到原因的问题找到了原因之所在。

系统图就是为了达成目标或解决问题，以[目的——方法]或[结果—原因]层层展开分析，以寻找最恰当的方法和最根本的原因。

系统图目前在企业界被广泛应用。

系统图（也称树图）一般可分为两种，一种是对策型系统图，另一种是原因型系统图。

1.对策型系统图：以[目的—方法]方式展开，例如问题是“如何提升品质”，则开始发问“如何达成此目的，方法有哪些？”经研究发现有——推行零缺点运动、推行品质绩效奖励制度等。

（以上为一次方法）；“推行零缺点运动有哪些方法？”（二次方法）；后续同样就每项二次方法换成目的，展开成三次方法，最后建立对策系统图。

见下图:2.原因型系统图：以[结果—原因]方式展开，例如问题是“为何品质降低？”则开始发问“为何形成此结果，原因有哪些？”经研究发现原因是——人力不足、新进人员多等（以上为一次原因）；接着以“人力不足、新进人员多”等为结果，分别追问“为何形成此结果，原因有哪些？”其中“人力不足”的原因有——招聘困难，人员素质不够等（二次原因）；后续同样就每项二次原因展开成三次原因等，最后建立原因型系统图。

见下图:二.系统图的应用在企业管理中或日常的学习生活中，我们都会碰到一些复杂的事情，这些复杂的事情可以透过系统图得到分析并解决。

系统图一般在以下情况下使用：新产品研制过程中设计质量的展开；1.制订质量保证计划，对质量活动进行展开；2.可当作因果图使用；3.目标、方针、实施事项的展开；4.任何重大问题解决的展开；5.明确部门职能、管理职能；6.对解决企业有关质量、成本、交货期等问题的创意进行展开。

在应用系统图时，应注意的事项：1.下级使用的方法和工具应具体规定，并且提出实施对策和行动计划；2.针对改善对策需要进行有效评估，确保改善对策的有效性。

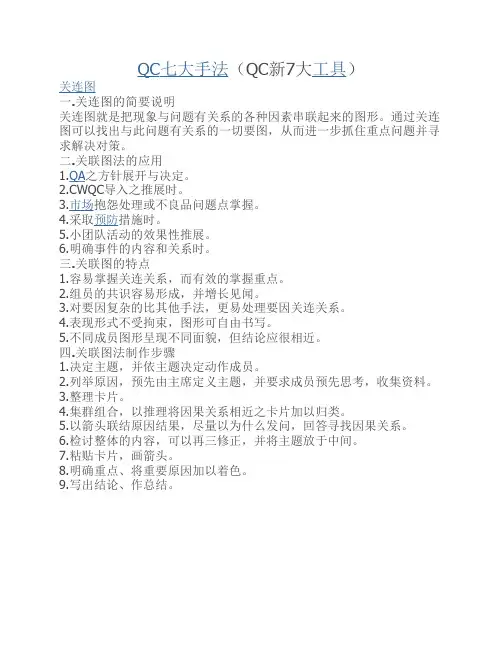

关连图一.关连图的简要说明关连图就是把现象与问题有关系的各种因素串联起来的图形。

通过关连图可以找出与此问题有关系的一切要图，从而进一步抓住重点问题并寻求解决对策。

二.关联图法的应用1.QA之方针展开与决定。

2.CWQC导入之推展时。

3.市场抱怨处理或不良品问题点掌握。

4.采取预防措施时。

5.小团队活动的效果性推展。

6.明确事件的内容和关系时。

三.关联图的特点1.容易掌握关连关系，而有效的掌握重点。

2.组员的共识容易形成，并增长见闻。

3.对要因复杂的比其他手法，更易处理要因关连关系。

4.表现形式不受拘束，图形可自由书写。

5.不同成员图形呈现不同面貌，但结论应很相近。

四.关联图法制作步骤1.决定主题，并依主题决定动作成员。

2.列举原因，预先由主席定义主题，并要求成员预先思考，收集资料。

3.整理卡片。

4.集群组合，以推理将因果关系相近之卡片加以归类。

5.以箭头联结原因结果，尽量以为什么发问，回答寻找因果关系。

6.检讨整体的内容，可以再三修正，并将主题放于中间。

7.粘贴卡片，画箭头。

8.明确重点、将重要原因加以着色。

9.写出结论、作总结。

系统图（树图）对策型系统图和原因型系统图一.系统图的简要说明当某一目的较难达成，一时又想不出较好的方法，或当某一结果令人失望，却又找不到根本原因，在这种情况下，建议应用品管新七大手法之一的系统图，通过系统图，你一定会豁然开朗，原来复杂的问题简单化了，找不到原因的问题找到了原因之所在。

系统图就是为了达成目标或解决问题，以[目的——方法]或[结果—原因]层层展开分析，以寻找最恰当的方法和最根本的原因。

系统图目前在企业界被广泛应用。

系统图（也称树图）一般可分为两种，一种是对策型系统图，另一种是原因型系统图。

1.对策型系统图：以[目的—方法]方式展开，例如问题是“如何提升品质”，则开始发问“如何达成此目的，方法有哪些？”经研究发现有——推行零缺点运动、推行品质绩效奖励制度等。

（以上为一次方法）；“推行零缺点运动有哪些方法？”（二次方法）；后续同样就每项二次方法换成目的，展开成三次方法，最后建立对策系统图。

新QC七大手法1972年，日本科技联盟的纳谷嘉信教授，由许多推行全面质量管理建立体系的手法中，研究归纳出一套有效的品管手法，这个方法恰巧有七项，为有别于原有的QC七大手法，所以就称呼为新QC七大手法。

主要运用于全面质量管理PDCA循环的P（计划）阶段，用系统科学的理论和技术方法，整理和分析数据资料，进行质量管理。

常用的质量控制方法主要运用于生产过程质量的控制和预防，新的七种质量控制工具与其相互补充。

一、箭线图法(Arrow Diagram Method，ADM)箭线图法，又称矢线图法或双代号网络图法(AOA)，用箭线表示活动,活动之间用节点(称作“事件”)连接，只能表示结束——开始关系，每个活动必须用唯一的紧前事件和唯一的紧后事件描述；紧前事件编号要小于紧后事件编号；每一个事件必须有唯一的事件号。

箭线图法是制定某项质量工作的最佳日程计划和有效地进行进度管理的一种方法，效率高，特别是运用于工序繁多、复杂、衔接紧密的一次性生产项目上。

虽比顺序图法较少使用，但在某些应用领域仍是一种可供选择的方法。

箭线图法可手编也可在计算机上实现。

某项目的网络图如上图所示，该图使用的是箭线图法(ADM)。

注意这张网络图的主要组成要素。

字母A、B、C、D、E、F、G、H、I、J代表了项目中需要进行的活动。

箭线则表示活动排序或任务之间的关系。

例如，活动A必须在活动D之前完成；活动D必须在活动H之前完成，等等。

该项目网络图的格式采用箭线图法或双代号网络图法——用箭线表示活动，用一种被称为节点的连接点反映活动顺序的网络制图技术。

应用范围(1)交货期管理。

(2)新产品开发日程计划的制定和改善。

(3)试产阶段计划的制定及管理。

(4)量产阶段计划的制定及管理。

(5)较复杂活动的筹办及计划的管理。

操作过程1、确定目标和约束条件。

首先要确定应达成的目标(应完成的项目与工期)以及企业资源、环境等的约束条件。

2、项目分解。

将整个项目用系统方法逐层分解，直到可以实施管理的于项目为止。

新QC七大手法质量管理新七种工具是日本质量管理专家于70年代末提出的，主要运用于全面全面质量管理PDCA循环的P（计划）阶段，用系统科学的理论和技术方法，整理和分析数据资料，进行质量管理。

常用的质量控制方法主要运用于生产过程质量的控制和预防，新的七种质量控制工具与其相互补充。

一、箭线图法箭线图法，又称矢线图法，是网络图在质量管理中的应用。

箭线图法是制定某项质量工作的最佳日程计划和有效地进行进度管理的一种方法，效率高，特别是运用于工序繁多、复杂、衔接紧密的一次性生产项目上。

二、关联图法关联图法，是指用一系列的箭线来表示影响某一质量问题的各种因素之间的因果关系的连线图。

质量管理中运用关联图要达到以下几个目的。

1、制定TQC活动计划；2、制定QC小组活动计划；3、制定质量管理方针；4、制定生产过程的质量保证措施；5、制定全过程质量保证措施。

通常，在绘制关联图时，将问题与原因用“○”框起，其中，要达到的目标和重点项目用“”圈起，箭头表示因果关系，箭头指向结果，其基本图形如下图1所示。

三、系统图系统图，是指系统寻找达到目的的手段的一种方法，它的具体做法是将把要达到的目的所需要的手段逐级深入，如下图2所示。

系统法可以系统地掌握问题，寻找到实现目的的最佳手段，广泛应用于质量管理中，如质量管理因果图的分析、质量保证体系的建立、各种质量管理措施的开展等。

四、KJ法KJ法是日本专家川喜田二郎创造的，KJ是他的名字打头的英文字母缩写。

KJ法针对某一问题广泛收集资料，按照资料近似程度，内在联系进行分类整理，抓住事物的本质，找出结论性的解决办法。

这种方法是开拓思路、集中集体智慧的好办法，尤其针对未来和未知的问题可以进行不受限制的预见、构思、对质量管理方针计划的制定、新产品新工艺的开发决策和质量保证都有积极的意义。

五、矩阵图法矩阵图法运用二维、三维……多维矩阵表格，通过多元因素分析找出问题和造成问题的原因。

矩阵图的基本形式如下图3所示。

新QC七大工具（七大手法）｜完整版新QC七大手法1. KJ法（亲和图法）（Affinity Diagram）2. 关联图法（Rolation Diagram）3. 系统图法（Systematization Diagram）4. 矩阵图法（Matrix Diagram）5. 过程决策计划图法（Process Dicesion program Chart）6. 箭条图法（Arrow Diagram）7. 矩阵数据分析法（Factor Analysis）新QC七大手法的使用情形，可归纳如下：亲和图——从杂乱的语言数据中汲取信息；关联图——理清复杂因素间的关系；系统图——系统地寻求实现目标的手段；矩阵图——多角度考察存在的问题,变量关系；PDPC法——预测设计中可能出现的障碍和结果；箭条图——合理制定进度计划；矩阵数据解析法—多变量转化少变量数据分析；新QC七大手法概述：新QC七大手法的特点：1.整理语言资料的工具2.将语言情报用图形表示的方法3.引发思考，有效解决凌乱问题；4.充实计划；5.防止遗漏、疏忽；6.使有关人员了解；7.促使有关人员的协助；8.确实表达过程。

9.管理工具，可以应用于QC以外的领域新QC七大手法的五项益处：1.迅速掌握重点--实时掌握问题重心，不似无头苍蝇般地找不到重点。

2.学习重视企划--有效解析问题，透过手法的运用，寻求解决之道。

3.重视解决过程--重视问题解决的过程，不只是要求成果。

4.了解重点目标--拥有正确的方向，不会顾此失彼。

5.全员系统导向--强化全员参与的重要性，进而产生参与感与认同感。

新旧QC七大手法的区别：新七大手法并不能取代旧七大手法，两种品管手法相辅相成新旧七大手法使用范围：亲和图法1.定义把大量收集到的事实、意见或构思等语言资料，按其相互亲和性(相近性)归纳整理这些资料，使问题明确起来，求得统一认识和协调工作,以利于问题解决的一种方法。

亲和图法是1953年日本川喜田二郎在探险尼泊尔时，将野外的调查结果数据予以整理时研究开发的，也叫KJ法。

服装QC七大手法在20世纪80年代初，日本品质界又有流行QC新七大手法，它们分别是：关联图法、KJ（亲和图）法、系统图法、矩阵图法、矩阵数据分析法、PDPC（过程、决策、程序、图）法、矢线图法。

QC新七大手法主要是用于为生产的计划阶段提供有效和科学的方法与途径。

它是与语言资料为基础，通过定性分析来自企业内外部的信息，实施决策的合理化，从而，确保了品质。

QC新七大手法包含了运筹学、系统工程、价值工程等管理科学的思想，是新时期管理人员制定计划、搞好协调和控制的锐利武器。

在企业的实际运用中，笔者发现很多人被QC新七大手法的理论套牢，单在理论理解方面，因关联的学科较多，理解起来繁杂，转化为实用性不高。

本人认为，任何一种先进的理念和工具，首先我们必须进行深入的学习和揣摩，掌握它的精髓；其次根据实际情况，也可进行一些适当的变化。

下面就浅谈QC新七大手法在工作中的运用。

一、关联图法在对合格率低下的原因进行分析时，我们试用了关联图法。

因为我们管理不到位，造成工人对机器保养不好，又因为工人对机器保养不好，设备生产的不合格品较多，因为生产的不合格品多是熟练工人少，生手又缺少培训，品质巡查也不到位造成，后来我们加大了对员工的培训力度，产品合格率也有了回升。

关联图法是对原因——结果、目的——手段等关系复杂和相互纠缠的问题，在逻辑上用箭头表示其相互关系，从而确定其主要影响因素的方法，又称关系图法。

二、KJ（亲和图）法 KJ （亲和图）法的核心是头脑风暴法，是根据结果去找原因。

我们在一次品质分析会上，关于近段时间品质合格率下降原因的检讨。

要求大家具体分析品质下降的原因，再提出相应改进措施，因为品质下降的原因较复杂，大家都保持沉默，一度使会议限入僵局。

后来主持人引导大家，大家可以提出自己的每一个想法，现不要求具体分析，只是把想法记录在案，这样会议的讨论才得以热烈的进行。

会后，再组织人对这些问题进行分析排查。

这样不仅会议得到正常进行，而且也找出了品质下降的原因和改进措施。

新QC七大手法（工具）完整版介绍“七大手法”主要是指企业质量管理中常用的质量管理工具，昨天给大家介绍的老七种手法。

“老七种”有分层法、调查表、排列法、因果图、直方图、控制图和相关图，新的QC七种工具分别是系统图、关联图、亲和图、矩阵图、箭条图、PDPC法以及矩阵数据分析法等。

本期带大家了解一下“新七种”1.KJ法（亲和图法）（Affinity Diagram）2.关联图法（Rolation Diagram）3.系统图法（Systematization Diagram）4.矩阵图法（Matrix Diagram）5.过程决策计划图法（Process Dicesion program Chart）6.箭条图法（Arrow Diagram）7.矩阵数据分析法（Factor Analysis）新QC七大手法的使用情形，可归纳如下：亲和图——从杂乱的语言数据中汲取信息；关联图——理清复杂因素间的关系；系统图——系统地寻求实现目标的手段；矩阵图——多角度考察存在的问题,变量关系；PDPC法——预测设计中可能出现的障碍和结果；箭条图——合理制定进度计划；矩阵数据解析法—多变量转化少变量数据分析；新QC七大手法概述：新QC七大手法的特点：1.整理语言资料的工具2.将语言情报用图形表示的方法3.引发思考，有效解决凌乱问题；4.充实计划；5.防止遗漏、疏忽；6.使有关人员了解；7.促使有关人员的协助；8.确实表达过程。

9.管理工具，可以应用于QC以外的领域新QC七大手法的五项益处：1.迅速掌握重点--实时掌握问题重心，不似无头苍蝇般地找不到重点。

2.学习重视企划--有效解析问题，透过手法的运用，寻求解决之道。

3.重视解决过程--重视问题解决的过程，不只是要求成果。

4.了解重点目标--拥有正确的方向，不会顾此失彼。

5.全员系统导向--强化全员参与的重要性，进而产生参与感与认同感。

新旧QC七大手法的区别：新七大手法并不能取代旧七大手法，两种品管手法相辅相成。

新QC七大手法新QC七大手法1. 关联图法--TQM推行, 方针管理, 品质管制改善, 生产方式,生产管理改善2.KJ法--开发, TQM推行, QCC推行, 品质改善3. 系统图法--开发, 品质保证, 品质改善4.矩阵图法--开发, 品质改善, 品质保证5.矩阵开数据解析法--企划, 开发, 工程解析6. PDPC法--企划, 品质保证, 安全管理, 试作评价, 生产量管理改善,设备管理改善7. 箭法图解法--品质设计, 开发, 品质改善新旧QC七大手法一、QC七大手法分为：1、简易七大手法：甘特图、流程图、5W2H、愚巧法、雷达法、统计图、推移图2、QC旧七大手法：特性要因分析图、柏拉图、查检表、层别法、散布图、直方图、管制图3、QC新七大手法：关连图、系统图法、KJ法、箭头图法、矩阵图法、PAPC法、矩阵数据解析法计数值：以合格数、缺点数等使用点数计算而得的数据一般通称为计数数据。

（数一数）计量值：以重要、时间、含量、长度等可以测量而得来的数据，一般为计量值，如长度、重要、浓度，有小数点的凡四舍五入都称之。

（量一量）4、QC七大手法由五图，一表一法组成：五图：柏拉图、散布图、直方图、管制图、特性要因分析图（鱼骨图）一表：查检表（甘特图）一法：层别法二、介绍简易七大手法：1、甘特图：用途1、工作进度安排2、查核工作进度3、掌握现况4、日常计划管理用是一种最容易、最有效的一种进度自我管理。

2、统计图（条形图）：用途1、异常数据一目了然。

2、容易对照比较。

3、易看出结论。

应用最普通报章、杂志均可看到的图表。

应用到层别法。

3、推移图（趋势图）：用途1、数据对时间变化管理使用。

2、可以把握现状、掌握问题点。

3、效果、差异比较。

了解数据差异最简单的方法，应用很广。

次品率、推移图。

4、流程图：用途1、工作内容之表示。

2、容易掌握工作站。

3、教育、说明用。

工作说明、内容之简易表示方法。

5、圆图：用途1、用以比较各部分构成比例。

QC七大手法QC七大手法：层别法（流程图）、散布图、直方图、控制图、检查表、排列图、鱼骨图（因果图)新QC七大手法：亲和图（也称KJ法）、关联图、系统图、过程决定计划图（PDPC 法）、矩阵图、矩阵数据解析法、箭线图七种。

一检查表(Data collection form)层别法(Stratification)散布图(Scatter)排列图(Pareto)直方图(Histogram)因果图(Cause-Effect diagram)控制图(Control Chart)1. 检查表（Check List）以简单的数据或容易了解的方式，作成图形或表格，只要记上检查记号，并加以统计整理，作为进一步分析或核对检查用，其目的在於『现状调查』。

2. 柏拉图（Pareto Diagram）根据所搜集之数据，以不良原因、不良状况、不良发生或客户抱怨的种类、安全事故等，项目别加以分类，找出比率最大的项目或原因并按照大小顺序排列，再加上累积值的图形。

用以判断问题症结之所。

ν柏拉图应用范围:1.时间管理.，2.安全.3.士气.4.不良率.5.成本.6.营业额.7.医疗ABC法应用:A.时间管理.νB.仓务管理.νC.其它.ν柏拉图实例:3. 特性要因（因果图）图（Characteristic Diagram）一个问题的特性（结果）受一些要因（原因）的影响时，将这些要因加以整理，而成为有相互关系而且有条且有系统的图形。

其主要目的在阐明因果关系，亦称『因果图』，因其形状与鱼骨图相似故又常被称作『鱼骨图』。

图形称为特性要因图,工程鱼骨图或因果图.它为1952年日本品管权威学者石川馨博士所发明,又称“石川图”.作法:•4M1E法:(人、机、料、法、环境)•5W1H法:(What、Where、When、Who、Why、How)•创造性思考法:希望点例举法、缺点列举法、特性列案法.•脑力激荡法:“Brain Storming”严禁批评、自由奔放.•系统图法:依因果关系组合排列,作成问题点系统图.追求原因型追求对策型4.散布图（Scatter Diagram）把互相有关连的对应数据，在方格上以纵轴表示结果，以横轴表示原因，然后用点表示分布形态，根据分析的形态未研判对应数据之间的相互关系。

新QC七大手法（工具）完整版“七大手法”主要是指企业质量管理中常用的质量管理工具，老七种手法，包括分层法、调查表、排列法、因果图、直方图、控制图和相关图。

那么新的Q C七种工具有哪些呢？那就是系统图、关联图、亲和图、矩阵图、箭条图、PD PC法以及矩阵数据分析法。

今天，我们一起来了解一下。

1.KJ法（亲和图法）（Affinity Diagram）。

2.关联图法（Rolation Diagram）。

3.系统图法（Systematization Diagram）。

4.矩阵图法（Matrix Diagram）。

5.过程决策计划图法（Process Dicesion program Chart）。

6.箭条图法（Arrow Diagram）。

7.矩阵数据分析法（Factor Analysis）。

新QC七大手法的使用情形，可归纳如下：亲和图——从杂乱的语言数据中汲取信息。

关联图——理清复杂因素间的关系。

系统图——系统地寻求实现目标的手段。

矩阵图——多角度考察存在的问题,变量关系。

PDPC法——预测设计中可能出现的障碍和结果。

箭条图——合理制定进度计划。

矩阵数据解析法—多变量转化少变量数据分析。

新QC七大手法概述：新QC七大手法的特点：1.整理语言资料的工具。

2.将语言情报用图形表示的方法。

3.引发思考，有效解决凌乱问题。

4.充实计划。

5.防止遗漏、疏忽。

6.使有关人员了解。

7.促使有关人员的协助。

8.确实表达过程。

9.管理工具，可以应用于QC以外的领域。

新QC七大手法的五项益处：1.迅速掌握重点——实时掌握问题重心，不似无头苍蝇般地找不到重点。

2.学习重视企划——有效解析问题，透过手法的运用，寻求解决之道。

3.重视解决过程——重视问题解决的过程，不只是要求成果。

4.了解重点目标——拥有正确的方向，不会顾此失彼。

5.全员系统导向——强化全员参与的重要性，进而产生参与感与认同感。

新旧QC七大手法的区别：新七大手法并不能取代旧七大手法，两种品管手法相辅相成。
