单个锚栓承载力及系统传热增加值检测

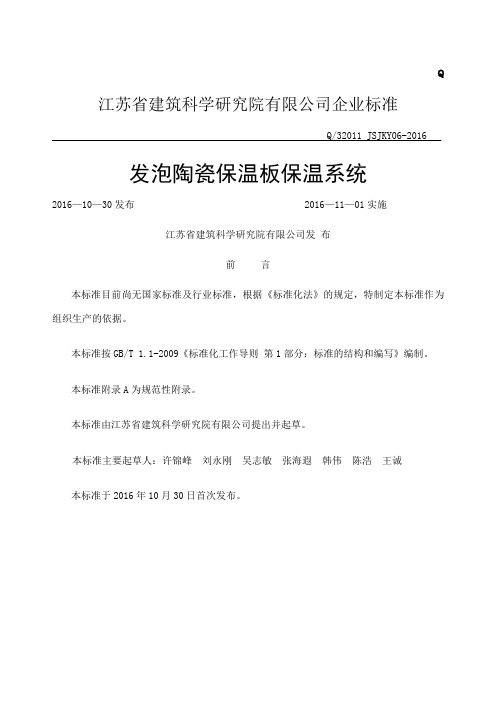

Q 江苏省建筑科学研究院有限公司企业标准Q/32011 JSJKY06-2016发泡陶瓷保温板保温系统2016—10—30发布 2016—11—01实施江苏省建筑科学研究院有限公司发布前言本标准目前尚无国家标准及行业标准，根据《标准化法》的规定，特制定本标准作为组织生产的依据。

本标准按GB/T 1.1-2009《标准化工作导则第1部分：标准的结构和编写》编制。

本标准附录A为规范性附录。

本标准由江苏省建筑科学研究院有限公司提出并起草。

本标准主要起草人：许锦峰刘永刚吴志敏张海遐韩伟陈浩王诚本标准于2016年10月30日首次发布。

发泡陶瓷保温板保温系统1 范围本标准规定了发泡陶瓷保温板保温系统的术语和定义、分类、要求、试验方法、检验规则、标志、使用说明、运输、贮存。

本标准适用于发泡陶瓷保温板保温系统。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅所注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB 8624 建筑材料及制品燃烧性能分级GB/T 4132 绝热材料及相关术语GB/T 5486 无机硬质绝热制品试验方法GB/T 7689.5 增强材料机织物试验方法第5部分：玻璃纤维拉伸断裂强力和断裂伸长的测定GB/T 9914.3 增强制品试验方法第3部分：单位面积质量的测定GB/T 9969 工业产品使用说明书GB/T 10294 绝热材料稳态热阻及有关特性的测定防护热板法GB/T 16546 定形耐火制品包装、标志、运输和储存GB/T 20102 玻璃纤维网布耐碱性试验方法QB/T 3897 镀锌电焊网JG 149 膨胀聚苯板薄抹灰外墙外保温系统JG 158 胶粉聚苯颗粒外墙外保温系统材料JGJ 144 外墙外保温工程技术规程3 术语和定义下列术语适用于本标准。

3.1发泡陶瓷保温板由无机多孔陶瓷材料在工厂制成的热传导率低、耐高温、耐候、不燃的保温板材。

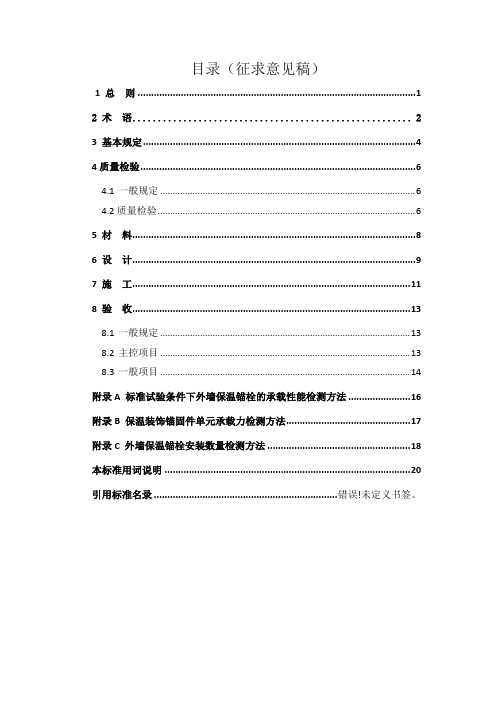

目录（征求意见稿）1 总则 (1)2 术语 (2)3 基本规定 (4)4质量检验 (6)4.1一般规定 (6)4.2质量检验 (6)5 材料 (8)6 设计 (9)7 施工 (11)8 验收 (13)8.1一般规定 (13)8.2主控项目 (13)8.3一般项目 (14)附录A 标准试验条件下外墙保温锚栓的承载性能检测方法 (16)附录B 保温装饰锚固件单元承载力检测方法 (17)附录C 外墙保温锚栓安装数量检测方法 (18)本标准用词说明 (20)引用标准名录 .................................................................... 错误!未定义书签。

Contents1 General provisions (1)2 Terms (2)3 Basic requirements (4)4 Quality inspection and evaluation................... .. (5)4.1 General requirements.................. .................... . (5)4.2 Quality inspection............................. (5)5 Materials..................................................................... (7)6 Design (8)7 Construction (9)8 Acceptance (11)8.1 General requirements (11)8.2 Main control project (11)8.3 General project (12)Addition A: Test method for bearing capacity of external wall thermal insulation anchor bolt under standard test conditions (13)Addition B: Test method for bearing capacity of anchor unit of external thermal insulation system of thermal insulation decorative board (14)Addition C: Test method for installation quantity of anchor bolt in external wall thermal insulation system (15)Explanation of Wording in This Specification (17)List of Quoted Standards (18)1 总则1.0.1为规范建筑外墙保温用锚固件的应用，做到技术先进、安全适用、经济合理、确保质量，制定本规程。

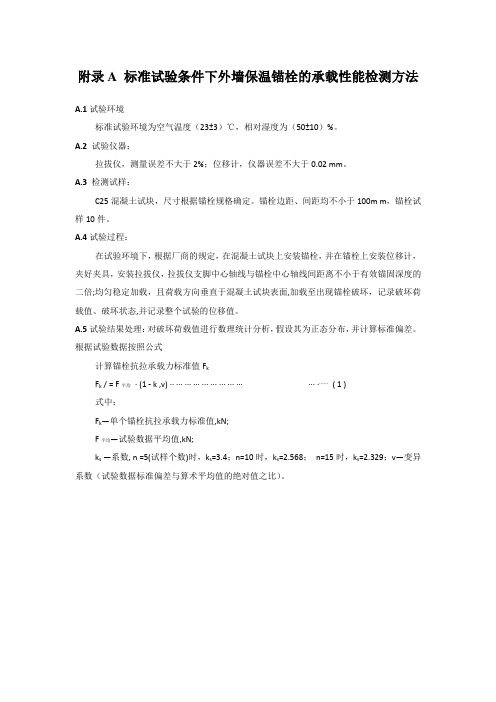

附录A 标准试验条件下外墙保温锚栓的承载性能检测方法A.1试验环境标准试验环境为空气温度（23±3）℃，相对湿度为（50±10）%。

A.2 试验仪器：拉拔仪，测量误差不大于2%；位移计，仪器误差不大于0.02 mm。

A.3 检测试样：C25混凝土试块，尺寸根据锚栓规格确定。

锚栓边距、间距均不小于100m m，锚栓试样10件。

A.4试验过程：在试验环境下，根据厂商的规定，在混凝土试块上安装锚栓，并在锚栓上安装位移计，夹好夹具，安装拉拔仪，拉拔仪支脚中心轴线与锚栓中心轴线间距离不小于有效锚固深度的二倍;均匀稳定加载，且荷载方向垂直于混凝土试块表面,加载至出现锚栓破坏，记录破坏荷载值、破坏状态,并记录整个试验的位移值。

A.5试验结果处理：对破坏荷载值进行数理统计分析，假设其为正态分布，并计算标准偏差。

根据试验数据按照公式计算锚栓抗拉承载力标准值F kF k / = F平均· (1 - k ,v) ·· ··· ··· ··· ··· ··· ··· ··· ······ ·⋯⋯( 1 )式中：F k—单个锚栓抗拉承载力标准值,kN;F平均—试验数据平均值,kN;k s—系数, n =5(试样个数)时，k s=3.4；n=10时，k s=2.568；n=15时，k s=2.329；v—变异系数（试验数据标准偏差与算术平均值的绝对值之比）。

附录B保温装饰锚固件单元承载力检测方法B.1试样制备1 保温装饰板尺寸：宽度为300mm，厚度为实际厚度，跨距L见图A.0.1。

每组五块。

2 保温装饰板的锚固件按实际使用要求安装于保温装饰板侧边，并按厂家提供的说明养护至胶粘剂固化完全（机械连接固定无需养护)。

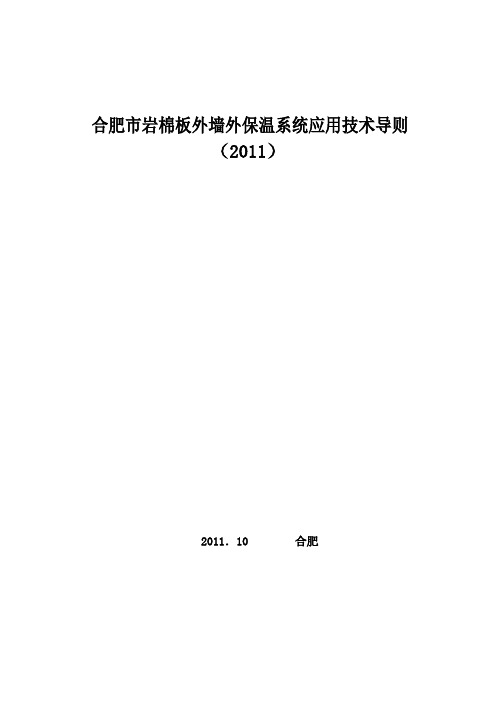

合肥市岩棉板外墙外保温系统应用技术导则（2011）2011．10 合肥目次1 总则 (2)2 术语 (3)3 基本规定 (5)4 材料性能 (5)3.1系统性能要求 (6)3.2 组成材料性能 (6)5 设计 (9)5.1 一般规定 (10)5.2 外墙外保温构造设计 (11)5.3 抗风压设计 (10)6 施工 (16)6.1 一般规定 (16)6.2 施工工艺 (17)6.3 施工要点 (19)7 质量验收.................................................. 错误！未定义书签。

7.1 一般规定 (22)7.2 主控项目 (23)7.3 一般项目 (25)本导则用词说明 (28)附录A 特殊部位保温构造参考详图 (29)附录B表B.0.1 岩棉板外墙外保温系统检验批质量验收记录表B.0.2 岩棉板外墙外保温系统分项工程质量验收记录1.0.1 为规范岩棉板外墙外保温系统在建筑工程中的应用，提高建筑物围护结构的保温隔热性能，降低建筑使用能耗，满足建筑外保温工程的防火性能要求，做到技术先进，安全可靠，确保工程质量，制定本导则。

1.0.2本导则所指岩棉板外墙外保温系统为涂料饰面憎水型岩棉板薄抹灰外墙外保温系统、幕墙式建筑岩棉板薄抹灰外墙外保温系统。

适用于新建、扩建、改建和既有建筑节能改造的民用建筑工程中，采用岩棉板外墙外保温系统的工程设计、施工及质量验收。

工业建筑外墙外保温工程可参照执行。

1.0.3本导则编写的主要依据：《公共建筑节能设计标准》GB 50189－2005、《建筑工程施工质量验收统一标准》GB50300－2001、《建筑节能工程施工质量验收规范》GB 50411－2007、《建筑装饰装修工程质量验收规范》GB50210－2001、《夏热冬冷地区居住建筑节能设计标准》JGJ 134－2010、《外墙外保温工程技术导则》JGJ144－2004、《建筑外墙外保温用岩棉制品》GB/T 25975－2010等。

四川省建筑保温节能工程材料、构件及设备检测服务收费项目与标准川发改价格【2012】369号XXX于2012年4月26日发布了关于四川省建筑保温节能工程材料、构件及设备检测服务收费项目和标准的通知（川发改价格〔2012〕369号）。

该通知旨在促进四川省工程建筑保温节能材料工作的顺利推进，确保建筑保温节能材料工程质量的安全，规范检测机构市场的行业行为，确保检测工作质量。

以下为通知内容：一、执行本通知规定收费项目和收费标准的机构（单位）是经省住房和城乡建设厅和省质量技术监督局批准审核，具有建设工程质量检测资格和计量认证证书，并办理工商登记的社会中介机构（单位）。

二、本通知的收费属于服务性收费，实行政府定价。

各建设工程质量检测机构（单位）应到当地同级XXX（价格）主管部门办理《收费许可证》，使用税务部门规定的票据，亮证收费，自觉接受各级发改部门的监督检查。

三、开展建筑工程材料质量检测应坚持委托双方自愿、诚信和科学公正原则。

遵守国家、省有关建设工程质量检测管理的规定和技术标准。

具备从业资格的检测机构接受委托，签订委托协议、提供协议规定的服务、出具检测报告，方可向委托方收取检测服务费。

无委托协议或未出具检测报告的，不得收取检测服务费。

检测不实或出具虚假检测报告的，除不得收取检测服务费外，还应按国家有关规定进行查处和处罚。

四、本通知中的检测收费项目以及收费标准指《四川省产品质量监督检验收费标准（建筑材料部分）的通知》（川价费〔2004〕28号）文件中因建筑市场材料发展的需要，新增的检测收费项目和收费标准。

原川价费〔2004〕28号文件中已有检测项目和收费标准的，仍按原文件执行。

五、若涉及到与环境监测材料有关的检测收费项目和收费标准，参照《XXX、XXX关于调整环境监测服务收费标准的函》（川价函〔2007〕6号）执行。

六、我省建筑保温节能工程材料、构件等检测服务收费项目和收费标准详见附件。

七、本通知自2012年5月10日起试行二年。

锚栓试验方法及保温锚栓抗拉承载力的影响因素分析摘要:保温锚栓作为外墙外保温系统的重要固件，使用目的是强化基层墙体与保温层的连接性。

在实际的使用中，锚栓的检测主要参照现行的外墙保温标准，标准中规定了锚栓的各项性能指标。

文章将从保温锚栓检测的相关标准入手，重点论述保温锚栓抗拉承载力的影响因素以及试验方法。

关键词：保温锚栓；试验方法；抗拉承载力；影响因素作为外保温系统重要固件的保温锚栓，目前已经在国内外得到了极为广泛的应用，对于锚栓的各项性能指标在行业标准中也给出了相应的规定，但是在现行的各标准中对保温锚栓性能指标的规定却并不统一，而且标准中虽然对检测方法有所涉及，但并不全面深入，因而在实际中对锚栓检测尤其是现场检测的方法及判定造成了一定困难。

因此，在这一背景下进行锚栓试验方法以及保温锚栓的抗拉承载力的影响因素分析具有极强的现实意义。

1. 保温锚栓检测的相关标准目前天津地区涉及到保温锚栓检测的行业标准有JG158-2004《胶粉聚苯颗粒外墙外保温系统》、JG149-2003《膨胀聚苯板薄抹灰外墙外保温系统》、JGJ144-2004《外墙外保温工程技术规程》以及DB/T29-88-2010《天津市民用建筑围护结构节能检测技术规程》。

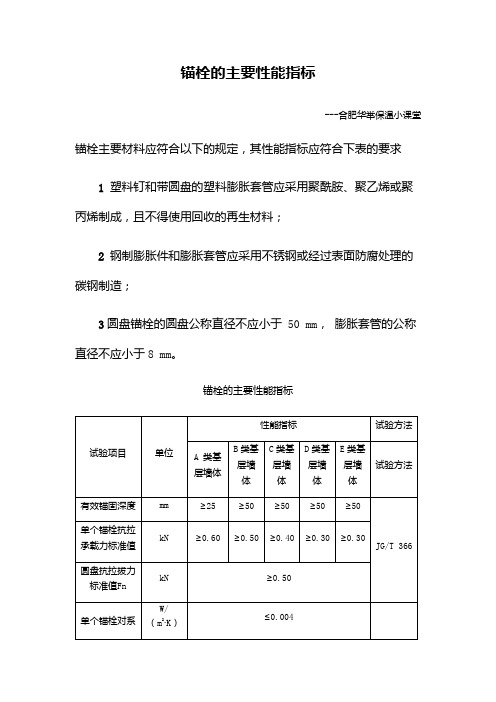

以上四个标准基本上对于锚栓的各项性能指标做出了详尽的规定，尤其是JG149-2003可视为基础性的规定，其中规定：金属螺钉应采用不锈钢或经过表面防腐处理的金属制成，塑料钉和带圆盘的塑料膨胀套管应采用聚酰胺、聚乙烯或聚丙烯制成，制作塑料钉和塑料套管的材料不得使用回收的再生材料。

塑料圆盘的直径不小于50mm且锚栓的有效锚固深度不小于25mm。

其性能指标满足单个锚栓对系统传热增加值不大于0.004W/（m2.K），单个锚栓的抗拉承载力标准值不小于0.30KN。

同样在DB/T29-88-2010中也规定单个锚栓的抗拉承载力标准值要≧0.30KN。

而在JG158-2004中则规定锚栓抗拉承载力的标准值要不小于0.80KN，这一规定明显高于前两个标准对锚栓的要求；而在JGJ144-2004中只是模糊的规定锚栓应该符合相关标准规定。

《天津市民用建筑节能工程施工质量验收规程》DB 29—126-20142014年12月1日实施一、基本要求3。

0。

6建筑节能工程使用的保温材料的导热系数、密度、抗压强度或压缩强度、燃烧性能应复合设计要求。

二、墙体节能工程4.1一般要求4。

1.3墙体保温材料使用应符合下列规定：7用于外墙外保温的胶粘剂、抹面胶浆在材料进场及外墙外保温工程施工后均应进行聚合物有效成分的现场取样检测。

4.2保温板材保温Ⅱ主控项目4。

2.12保温板材的施工符合以下要求1保温板材及保护层的厚度符合设计要求。

2保温板材及防火隔离带与基层及各构造层之间的粘结或连接必须牢固；保温板材与基层的有效粘结面积、拉伸粘接强度和连接方式应符合设计及相关标准要求。

保温板材与基层的拉伸粘结强度应做现场拉拔试验。

3当保温板材采用预埋或后锚固件或锚栓固定时,锚固件或锚栓的规格、数量、位置、锚固深度和拉拔力符合设计及相关现行标准的要求。

锚固件及锚栓应进行抗拉承载力现场拉拔试验。

4。

2.13建筑3层及以下采用粘贴饰面砖饰面层时，应进行型式检验，应包含耐冻融试验。

饰面砖应做粘接强度拉拔试验。

4.2。

14外墙外保温系统抗冲击性能应进行现场检验，建筑物首层墙面应做一组10J级抗冲击性的现场检验。

二层及以上墙面应抽取做3J级抗冲击试验。

4。

3保温浆料Ⅱ主控项目4.3。

8抗裂砂浆应进行耐冻融试验,冻融结果符合天津市地区最低气温环境的使用要求。

4。

3。

11保温浆料的施工应符合以下规定:1保温材料及保护层的厚度必须符合设计及现行相关标准要求。

2厚度大于20mm的保温浆料应分层施工。

3保温浆料与基层之间及隔层之间的粘结必须牢固，拉伸粘结强度应符合设计及相关标准的要求,保温浆料与基层的拉伸粘结强度应现场拉拔试验。

4。

3。

12保温浆料施工应在现场制作同条件养护时间，检测期导热系数、干密度和抗压强度。

4。

3。

13建筑3层及以下采用粘贴饰面砖饰面层时,应进行型式检验,应包含耐冻融试验.饰面砖应做粘接强度拉拔试验。

单个锚栓抗拉承载力及对系统传热增加值检测一、目的检测单个锚栓抗拉承载力及对系统传热增加值，指导检测员按规程正确操作，保证检测结果科学、准确。

二、检测参数及执行标准单个锚栓抗拉承载力及对系统传热增加值执行标准：JG 149—2003《膨胀聚苯板薄抹灰外墙外保温系统》；三、适用范围测定单个锚栓抗拉承载力及对系统传热增加值。

四、职责检测员必须执行国家标准，按照作业指导书操作，边做试验边做好记录，编制检测报告，并对数据负责。

五、样本大小及抽样方法按进场批次，承载力:每批随机抽取10个试样; 传热增加值按设计或产品说明书抽取。

六、仪器设备建筑稳态热传递性质检测系统：型号：CD-WT1515F，编号：JN02。

拉拔仪:测量误差不大于2%。

位移计：仪器误差不大于0.02%mm。

七、试验环境室温。

17.79.1—1单个锚栓抗拉承载力及对系统传热增加值检测八、检测步骤及数据处理1.在混凝土试块上安装锚栓，并在锚栓上安装位移计，夹好夹具，安装拉拔仪。

2.均匀稳定加载，且荷载方向垂直于混凝土试块表面，加载至出现锚栓破坏，记录破坏荷载值F、破坏状态，并记录整个试验的位移值v。

3.计算锚栓抗拉承载力的标准值F5%F5%=F平均×(1-k s×v) （K S=2.568）4.测量没安装锚栓的系统的传热系数。

5.测量安装锚栓的系统的传热系数。

6. 计算两次传热系数的差值。

九、结果判定单个锚栓抗拉承载力标准值需大于等于0.3；单个锚栓对系统传热增加值小于等于0.004。

十、记录格式记录用《建设工程质量检测数据信息技术标准》表C6.18.09《锚栓试验记录》，报告用《建设工程质量检测数据信息技术标准》表B6.18.09《锚栓试验报告》。

十一、审批程序检测完毕，整理记录，填好报告单签字后连同记录交审核员审核，经主管批准，盖章后发放报告。

17.79.1—2。
