化学锚栓承载力计算

HILTI化学锚栓-HVU承载力计算（喜利得CC法）附录. HILTI化学锚栓-HVU承载力计算（喜利得CC法）1 化学锚栓抗拉性能计算单根锚栓抗拉承载力设计值取下列两者中的最小值：N Rd,c ：混凝土边缘破坏承载力N Rd,s ：钢材破坏承载力1.1 N Rd,c ——混凝土锥体破坏抗拉承载力设计值计算计算公式：N Rd,c =N Rd,c0×f B,N×f T×f A,N×f R,N公式中：N Rd,c0 ——混凝土锥体破坏的抗拉承载力设计值，通过标准值N Rk,c0由公式N Rk,c0 /γMc,N,得到，其中分项安全系数γMc,N 取 1.8， N Rd,c0按表L.1.1.1确定。

表L.1.1.1 混凝土锥体破坏的抗拉承载力设计值及标准埋置深度锚栓规格 M8 M10 M12 M16 M20N Rd,c0 (kN) 12.4 16.6 23.8 34.7 62.9h nom (mm)1）80 90 110 125 170注：1）h nom 为标准埋置深度公式中：f B,N ——混凝土强度影响系数，不同标号混凝土系数按表L.1.1.2确定。

表L.1.1.2混凝土强度影响系数混凝土强度等级立方体抗压强度f B,Nf ck,cube(N/mm2)C20 20 0.94C25 25 1.0C30 30 1.05C40 40 1.12C45 45 1.20C50 50 1.25C55 55 1.30C60 60 1.35注：f B,N 也可按公式计算：f B,N =1+(f ck,cube -25 ) / 80限制条件：20 N/mm2≤f ck,cube ≤ 60 N/mm2公式中：f T ——埋置深度影响系数，可按公式计算：f T = h act / h nom实际埋深限制h act：h nom≤h act≤2.0×h nom公式中：f A,N ——锚栓间距影响系数，按表L.1.1.3确定。

化学锚栓抗剪承载力引言化学锚栓是一种常用于固定连接和支撑结构的工程材料。

在工程实践中，了解和计算化学锚栓的抗剪承载力对于确保结构的安全性至关重要。

本文将介绍化学锚栓的抗剪承载力及其相关计算方法。

化学锚栓的构成和工作原理化学锚栓主要由锚杆、锚固剂和锚固区组成。

锚杆是负责承受剪切力的主要部件，通常由高强度钢材料制成，其长度和直径会根据具体工程要求而有所不同。

锚固剂是一种特殊的胶状或粉末材料，可以在锚杆周围形成粘结强度，将锚杆与混凝土等基座牢固地连接在一起。

锚固区是指锚杆周围被锚固剂充填的区域，形成的粘结强度能够承受外部施加的剪切载荷。

化学锚栓的工作原理基于固体材料的黏结强度。

在实际使用过程中，锚固剂通过与周围基座的化学反应或物理吸附来形成强大的粘结力，从而使锚杆能够有效地抵抗剪切力和拉力。

化学锚栓抗剪承载力的计算方法1. 锚固区面积的计算化学锚栓的抗剪承载力与其锚固区的面积有关。

通常来说，锚固区的面积可以通过以下公式计算：$$A = \\pi \\cdot d \\cdot h$$其中，A是锚固区面积，d是锚杆直径，ℎ是锚固区的长度。

2. 粘结强度的计算化学锚栓的粘结强度是指锚杆与锚固区之间的黏结能力。

粘结强度可以通过试验或经验公式进行计算，常见的计算方法包括下面两种。

试验法计算：可通过进行拉伸试验或剪切试验来测试锚固剂的粘结强度。

试验结果可以用于计算具体情况下的粘结强度。

经验公式计算：另一种常用的方法是根据经验公式来计算粘结强度。

例如，Hilti公司提供了一种常用的经验公式：粘结强度 $f_b = k \\cdot f_ck^{0.5} \\cdot d^{0.5}$，其中k是根据具体锚固剂和基座材料决定的修正系数，f c k是混凝土的抗压强度，d是锚杆的直径。

这种经验公式在实际工程中广泛使用且准确性较好。

3. 抗剪承载力的计算化学锚栓的抗剪承载力可以通过以下公式计算：$$R_j = f_b \\cdot A$$其中，R j是化学锚栓的抗剪承载力，f b是锚固区的粘结强度，A是锚固区的面积。

预埋件计算书==================================================================== 计算软件：MTS钢结构设计系列软件MTSTool v2.0.1.6计算时间：2011年04月01日13:49:10====================================================================一. 预埋件基本资料采用化学锚栓：单螺母扩孔型锚栓库_6.8级-M20排列为(环形布置)：4行；行间距140mm；2列；列间距150mm；锚板选用：SB20_Q235锚板尺寸：L*B= 400mm×600mm，T=20基材混凝土：C30基材厚度：300mm锚筋布置平面图如下：二. 预埋件验算：1 化学锚栓群抗拉承载力计算轴向拉力为：N=50kNX向弯矩值为：Mx=100kN·mY向弯矩值为：My=30kN·m锚栓总个数：n=4×2=8个所选化学锚栓抗拉承载力为(锚栓库默认值)：Nc=90.574kN承载力降低系数为：0.7实际抗拉承载力取为：Nc=90.574×0.7=63.402这里要考虑抗震组合工况：γRE=0.85故有允许抗拉承载力值为：Nc=63.402/γRE=74.59kN故有：0 < 74.59kN，满足2 化学锚栓群抗剪承载力计算X方向剪力：Vx=60kNY方向剪力：Vy=190kN扭矩：T=30kN·mX方向受剪锚栓个数：n x=8个Y方向受剪锚栓个数：n y=8个剪切荷载通过受剪化学锚栓群形心时，受剪化学锚栓的受力应按下式确定：V ix V=V x/n x=60000/8=7500×10-3=7.5kNV iy V=V y/n y=190000/8=23750×10-3=23.75kN化学锚栓群在扭矩T作用下，各受剪化学锚栓的受力应按下列公式确定：V ix T=T*y i/(Σx i2+Σy i2)V iy T=T*x i/(Σx i2+Σy i2)化学锚栓群在剪力和扭矩的共同作用下，各受剪化学锚栓的受力应按下式确定：V iδ=[(V ix V+V ix T)2+(V iy V+V iy T)2]0.5结合上面已经求出的剪力作用下的单个化学锚栓剪力值及上面在扭矩作用下的单个锚栓剪力值公式分别对化学锚栓群中（边角）锚栓进行合成后的剪力进行计算（边角锚栓存在最大合成剪力）：取4个边角化学锚栓中合剪力最大者为：V iδ=[(7500+3663.43)2+(23750+1308.368)2]0.5=27.433kN所选化学锚栓抗剪承载力为(锚栓库默认值)：Vc=53.855kN承载力降低系数为：0.7实际抗剪承载力取为：Vc=53.855×0.7=37.698这里要考虑抗震组合工况：γRE=0.85故有允许抗剪承载力值为：Vc=37698.272/0.85=44.351kN故有：V iδ=27.433kN < 44.351kN，满足3 化学锚栓群在拉剪共同作用下计算当化学锚栓连接承受拉力和剪力复合作用时，混凝土承载力应符合下列公式：(βN)2+(βV)2≤1式中：βN=N h/Nc=0/106.557=0βV=V iδ/Vc=39.189/63.358=0.6185故有：(βN)2+(βV)2=02+0.61852=0.3826 ≤1 ，满足三. 预埋件构造验算：锚固长度限值计算：锚固长度为300，最小限值为160，满足！锚板厚度限值计算：按《混凝土结构设计规范2002版》10.9.6规定，锚板厚度宜大于锚筋直径的0.6倍，故取锚板厚度限值：T=0.6×d=0.6×20=12mm锚筋间距b取为列间距，b=150 mm锚筋的间距：b=150mm，按规范且有受拉和受弯预埋件的锚板厚度尚宜大于b/8=18.75mm, 故取锚板厚度限值：T=150/8=18.75mm锚板厚度为20，最小限值为18.75，满足！行间距为140，最小限值为120，满足！列边距为150，最小限值为60，满足！行边距为90，最小限值为40，满足！列边距为125，最小限值为40，满足！。

化学锚栓计算书一、拉弯作用下，单根锚栓最大拉力设计值12iMy N n y -≥∑0 （5.2.2-1） 形心点取锚栓中心y1=0.240m V=45kNM=45×0.25=11.25kN ▪m N=44kN224411.250.24840.0840.24⨯-=⨯+⨯ 5.5-17.6<0 12h sd i My N N n y =+∑（5.2.2-2） 不满足公式5.2.2-1()/1/2hsd iNL M y N y +=∑（5.2.2-3） =()()2224424011.251000480248023202160⨯+⨯⨯=⨯+⨯+⨯14.6kN 二、部分锚栓受拉，群锚受拉区总拉力设计值（按6根锚栓受拉，2根锚栓受剪）g sd si N N =∑ （5.2.3-1）//1/h si sd i N N y y = （5.2.3-2）2s N =14.6×320/480=9.73kN 3s N =14.6×160/480=4.86kNg sd N =14.6×2+9.73×2+4.86×2=58.38kN三、混凝土锥体破坏受拉承载力设计值,,Rc,/Rd c Rk c N N N =γ (6.1.3-1)根据表4.3.10 按非结构构件考虑 Rc,N γ=1.8对于开裂混凝土,混凝土标号C60,hef=180mm0 1.5,Rk c ef N = （6.1.3-3） =127.6kN,0,,,,,0,c N Rk c Rk c s N re N ec N c N A N N A ψψψ= （6.1.3-2）0,c N A =2,cr N s （6.1.4）0,c N A =660×660=435600mm 2,c N A =()()11,22,0.50.5cr N cr N C S S C S S ++++ (6.1.5-4)1S =220mm,2S =320mm1C =,cr N C =330, 1.5cr N C hef ==1.5×220=330mm=(330+220+330)(330+320+330)=880×980=862400 mm 2,0,c Nc N A A =1.98,s N ψ=0.7+0.3,cr N C C （6.1.6） ,s N ψ=1 C =,cr N C,re N ψ=0.5+200efh (6.1.7) ,re N ψ=0.5+220/200>1, ,re N ψ=1,ec N ψ=,112/N cr N e s + (6.1.8)N e =53.33mm ,ec N ψ=11253.33/660+⨯=0.86 ,Rk c N =127.6×1.98×0.86=217.3kN重要性系数 0γ=1.1 （4.3.3） ,Rd c N =217.3/1.8=120.7kN>1.1×58.38kN=64.2kN四、混凝土边缘破坏受剪承载力(4锚栓受剪) ,,,/Rd c Rk c Rc V V V γ= （6.1.18-1）,0,,,,,,,0,c v Rd c Rk c s v h v v re v ec v c v A V V A αψψψψψ= （6.1.18-2）对于开裂混凝土0 1.5,11.35Rk c efV d h αβ= （6.1.19-1） C60,hef=180mm ，1c =270α=0.1()0.51/ef h c （6.1.19-3） β=0.1()0.21/d c （6.1.19-4） α=0.1()0.5180/270=0.082 β=0.1()0.220/270=0.059 0,Rk c V =1.35×0.082 1.520180=78.53kN 0,c v A =4.521c =328050,c v A =（1.51c +2s +2c ）h h=300>1.5×180=270 取h=270 2c =1.51c =405 2s =220 ,c v A =270×(405+220+405)=278100,0,c vc v A A =278100/328050=0.85,s v ψ=0.7+0.3211.5c c (6.1.19) ,s v ψ=1,h v ψ=()0.511.5/c h ,h v ψ=1,v αψ=1,re v ψ=1.2,ec v ψ=1112/3v e c + v e =0 ,Rd c V =78.53×1.2×0.85=80.1kN 非结构构件,Rc V γ=1.5重要性系数 0γ=1.1 （4.3.3） ,Rd c V =80.1/1.5=53.4>1.1×45=49.5kN。

化学锚栓计算：采用四个5.6级斯泰NG-M12×110粘接型（化学）锚栓后锚固，h ef =110mm ，A S =58mm 2，f u =500N/mm 2，f y =300N/mm 2。

荷载大小：N=5.544KNV=2.074KN锚栓钢材受拉破坏承载力标准值：,5850029000Rk s s stk N A f ==⨯=N锚栓钢材破坏受拉承载力分项系数：锚栓钢材破坏时受拉承载力设计值：,,,29000145002.0Rk sRd s RS N N N γ===N ＞hSd N =2216N锚栓钢材受拉承载力满足规范要求！2、混凝土锥体受拉破坏承载力锚固区基材为开裂混凝土。

单根锚栓理想混凝土锥体破坏时的受拉承载力标准值：,,12/120ec N N cr N e s ++⨯0N e =开裂混凝土, 1.0ucr N ψ=单根锚栓受拉，混凝土理想化破坏锥体投影面面积：s 1=100mm ＜,取,180cr Ns mm =s 1=100mm s 2=200mm ＞,180cr N s mm =,取s 2=180mmc 1=150mm ＞,90mm cr N c =，取c 1=90mm ，c 2=90mm 群锚受拉，混凝土破坏锥体投影面面积,c N A ：=100800mm 2混凝土锥体破坏时的受拉承载力分项系数，, 2.15Rc N γ=群锚混凝土锥体受拉破坏时的受拉承载力标准值：单根锚栓理想混凝土锥体破坏时的受拉承载力标准值：=8248.64N群锚混凝土锥体受拉破坏时的受拉承载力标准值：=17138.84N混凝土劈裂破坏受拉承载力标准值：,,, 1.517138.8425708.26Rk sp h sp Rk c N N ψ==⨯=N,,/25708.26/2.1511957.33Rd sp Rk sp Rsp N N γ===N ＞N=5544N混凝土劈裂破坏承载力满足规范要求！4、锚栓钢材受剪破坏承载力锚栓钢材破坏时的受剪承载力标准值：,0.50.55850014500Rk s s stk V A f ==⨯⨯=N荷载偏心对群锚受剪承载力的降低影响系数,ec v ψ：未开裂混凝土及锚固区配筋对受剪承载力的提高系数,ucr v ψ： 单根锚栓受剪，混凝土破坏楔形体在侧面的投影面面积：022,14.5 4.59036450c V A c ==⨯=mm 2群锚受剪，混凝土破坏楔形体在侧面的投影面积：,122(1.5)(1.59020090)250106250c V A c s c h =++=⨯++⨯=mm 2群锚混凝土楔形体破坏时的受剪承载力标准值：=16901.79N混凝土楔形体受剪承载能力分项系数：群锚混凝土楔形体破坏时的受剪承载力设计值：,,,/16901.79/1.89389.88Rd c Rk c Rc V V V γ===混凝土破坏：1.5 1.5 1.5 1.5,,55442074((((0.5469548.819389.88h h Sd Sd Rd s Rd s N V N V +=+=＜1.0 综上所述，后置埋件的承载力满足规范要求！>>As=58f_stk=500N_RKs=As*f_stkf_yk=300N_RdS=N_RKs/gamma_RSNh_ef=110h_ef1=h_ef-30f_cuk=35N_RKc0=(3.0*(h_ef-30)^1.5)*sqrt(f_cuk)S_crN=3*h_ef1C_crN=1.5*h_ef1C_crsp=2*h_ef1C=120psi_sN=0.7+(0.3*c)/C_crNpsi_reN=0.5+h_ef1/200N_RKc=(N_RKc0*A_cN*psi_sN*psi_reN*psi_ecN*psi_ucrN)/A_cN0N_RKsp=psi_hsp*N_RKcgamma_Rsp=2.15N_Rdsp=N_RKsp/gamma_Rspgamma_Rsv=(1.2*f_stk)/f_ykV_Rds=N_RdS/gamma_Rsvc_1=C_crNc_2=C_crNl_f=90d_nom=12V_RKc0=0.45*sqrt(d_nom)*(90/60)^(0.2)*sqrt(f_cuk)*c_1^(1.5)psi_hv=((1.5*c_1)/h)^(1/3)psi_alphav=1.0e_v=225psi_ecv=1/(1+(2*e_v)/(3*c_1))psi_ucrv=1A_cV0=4.5*(c_1^2)A_cV=(1.5*c_1+s_2+c_2)*hV_RKc=(V_RKc0*A_cV*psi_sv*psi_hv*psi_ecv*psi_ucrv)/A_cV0gamma_Rev=1.8V_Rdc=V_RKc/gamma_Revh_ef=110f_cuk=35N_RKc0=1.2700e+04S_crN=240C_crN=120C_crsp=160C=psi_sN= 0.9750 psi_reN= 0.9000 e_N=s_crN=180 psi_ecN=1psi_ucrN=160s_crsp=320s_1=120s_2=120A_cN0= 102400 A_cN= 160000500psi_hsp=1.7286N_RKc0= 1.2700e+04N_RKc= 1.7412e+04 N_RKsp= 3.0099e+04 gamma_Rsp=2.1500psi_ecv=0.4444 psi_ucrv=1A_cV0=64800A_cV=210000V_RKc= 1.2124e+04 gamma_Rev=V_Rdc=6.7353e+03>V_sdh=5.9934e+03（混凝土碶形体受剪破坏承载力）h_ef=110K=2V_RKcp=3.4825e+04>V_sdh=5.9934e+03（混凝土剪撬破坏承载力标准值）gamma_Rcp=1.8000V_Rdcp=。

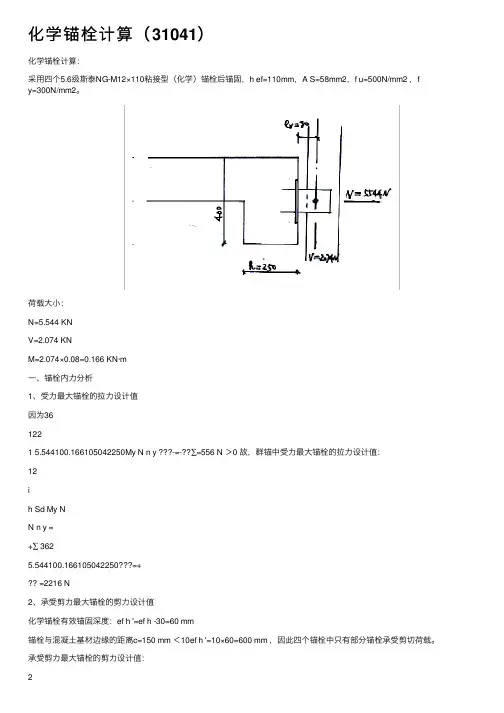

化学锚栓计算（31041）化学锚栓计算：采⽤四个5.6级斯泰NG-M12×110粘接型（化学）锚栓后锚固，h ef=110mm，A S=58mm2，f u=500N/mm2 ，fy=300N/mm2。

荷载⼤⼩：N=5.544 KNV=2.074 KNM=2.074×0.08=0.166 KN·m⼀、锚栓内⼒分析1、受⼒最⼤锚栓的拉⼒设计值因为361221 5.544100.166105042250My N n y -=-??∑=556 N ＞0 故，群锚中受⼒最⼤锚栓的拉⼒设计值：12ih Sd My NN n y =+∑ 3625.544100.166105042250=+=2216 N2、承受剪⼒最⼤锚栓的剪⼒设计值化学锚栓有效锚固深度：ef h '=ef h -30=60 mm锚栓与混凝⼟基材边缘的距离c=150 mm ＜10ef h '=10×60=600 mm ，因此四个锚栓中只有部分锚栓承受剪切荷载。

承受剪⼒最⼤锚栓的剪⼒设计值：2Sd VV ==2074/2=1037 N ⼆、锚固承载⼒计算1、锚栓钢材受拉破坏承载⼒锚栓钢材受拉破坏承载⼒标准值： ,5850029000Rk s s stk N A f ==?=N 锚栓钢材破坏受拉承载⼒分项系数：1.0-1.55 锚栓钢材破坏时受拉承载⼒设计值：,,,29000145002.0Rk sRd s RS NN N γ===N ＞h SdN=2216 N锚栓钢材受拉承载⼒满⾜规范要求！ 2、混凝⼟锥体受拉破坏承载⼒锚固区基材为开裂混凝⼟。

单根锚栓理想混凝⼟锥体破坏时的受拉承载⼒标准值：=8248.64 N混凝⼟锥体破坏情况下，确保每根锚栓受拉承载⼒标准值的临界间距：,33(9030)180mm cr N ef s h '==?-=混凝⼟锥体破坏情况下，确保每根锚栓受拉承载⼒标准值的临界边距： , 1.5 1.5(9030)90mm cr N ef c h '==?-= 基材混凝⼟劈裂破坏的临界边距：,22(9030)120mm cr sp ef c h '==?-=则，c 1=150 mm ＞,90cr N c =mm ，取c 1=90 mm 边距c 对受拉承载⼒降低影响系数：,,900.70.30.70.390s N cr Nc c ψ=+=+?=1.0表层混凝⼟因密集配筋的剥离作⽤对受拉承载⼒降低影响系数：,90300.50.5200200efh ψ-=+=+=0.8荷载偏⼼对受拉承载⼒的降低影响系数：,,111.012/120ec N N cr Ne s ψ===++?其中，0Ne =开裂混凝⼟, 1.0ucr N ψ=单根锚栓受拉，混凝⼟理想化破坏锥体投影⾯⾯积：0222,,18032400mm c N cr NA s === s 1=100 mm ＜,取,180cr N s mm =s 1=100 mms 2=200 mm ＞,180cr N s mm =,取s 2=180 mmc 1=150 mm ＞,90mm cr N c =，取c 1=90 mm ，c 2=90 mm群锚受拉，混凝⼟破坏锥体投影⾯⾯积,c N A ：,11,22,(c 0.5)(0.5)c N cr N cr N A s s c s s =++++ (901000.5180)(901800.5180)=++?++?=100800 mm 2混凝⼟锥体破坏时的受拉承载⼒分项系数，, 2.15Rc N γ=群锚混凝⼟锥体受拉破坏时的受拉承载⼒标准值：,0,,,,,,0,c N Rk c Rk cs N re N ec N ucr N c NA N NAψψψψ=8248.64 1.00.8 1.0 1.032400=?=20529.95 N群锚混凝⼟锥体受拉破坏时的受拉承载⼒设计值：,,,20529.959548.812.15Rk cRd c Rc NN N γ===N ＞N=5544 N混凝⼟锥体受拉承载⼒满⾜规范要求！ 3、混凝⼟劈裂破坏承载⼒基材混凝⼟劈裂破坏的临界边距：,22(9030)120mm cr sp ef c h '==?-=则，c 1=150 mm ＞,120mm cr sp c =，取c 1=120 mm ，c 2=120 mm,,22120240mm cr sp cr sp s c ==?=s 1=100 mm ＜,240cr sp s mm =,取s 1=100 mms 2=200 mm ＞,240cr spsmm =,取s 2=200 mm0222,,24057600mm c N cr spA s === ,11,22,(c 0.5)(0.5)c N cr sp cr sp A s s c s s =++++ (1201000.5240)(1202000.5240)=++??++?=149600 mm 2构件厚度h 对劈裂承载⼒的影响系数：2233h,250()()2260spef h h ψ==?=1.631＞1.5，取h, 1.5sp ψ=单根锚栓理想混凝⼟锥体破坏时的受拉承载⼒标准值：,0 3.0(30)Rk cef N h =-1.53.0(9030)=?- =8248.64 N群锚混凝⼟锥体受拉破坏时的受拉承载⼒标准值：,0,,,,,,0,c N Rk c Rk cs N re N ec N ucr N c NA N NAψψψψ=1496008248.64 1.00.8 1.0 1.057600=?=17138.84 N混凝⼟劈裂破坏受拉承载⼒标准值：,,, 1.517138.8425708.26Rk sp h sp Rk c N N ψ==?=N混凝⼟劈裂破坏受拉承载⼒设计值：,,/25708.26/2.1511957.33Rd sp Rk sp Rsp N N γ===N ＞N=5544 N混凝⼟劈裂破坏承载⼒满⾜规范要求！ 4、锚栓钢材受剪破坏承载⼒锚栓钢材破坏时的受剪承载⼒标准值：,0.50.55850014500Rk s s stk V A f ==??=N锚栓钢材受剪承载⼒分项系数：,5001.2/ 1.22.0300Rv s stkyk f f γ==?=锚栓钢材破坏时的受剪承载⼒设计值：,,,/14500/27250Rd s Rk s Rs v V V N γ===＞V=2074 N锚栓钢材受剪承载⼒满⾜规范要求！ 5、混凝⼟楔形体受剪破坏承载⼒取c 1=c 2=,90cr Nc=mm混凝⼟楔形体破坏时的受剪承载⼒标准值：,00.21.51/)Rk c f nom V l d =0.2 1.50.45(60/10)90==10285.86 N边距⽐c 2/c 1对受剪承载⼒的降低影响系数：2s,1900.70.30.70.30.91.5 1.590v c c ψ=+=+?=?边距与构件厚度⽐c 1/h 对受剪承载⼒的提⾼影响系数：1/31/31, 1.5 1.590()()0.814250h v c h ψ?===＜1，取, 1.0h v ψ= 剪⼒与垂直于构件⾃由边⽅向轴线之夹⾓α对受剪承载⼒的影响系数,v αψ：因为α=00，因此,1.0v αψ=。

化学锚栓计算：采用四个级斯泰NG-M12 X 110粘接型（化学）锚栓后锚固，h ef=110mm , A s=58mm2, 2f u=500N/mm ,f y=300N/mm 2。

荷载大小:N= KNV= KNM=X = KN •、锚栓内力分析1、受力最大锚栓的拉力设计值因为 N如5.544 1 030.166 1 06 50=556 N>0n y ；42 2 500故，群锚中受力最大锚栓的拉力设计值：N My !— 2 n y i 5.544 1 03 0.166 1 06504 2 2 502=2216 N2、承受剪力最大锚栓的剪力设计值化学锚栓有效锚固深度：h ef = h ef -30=60 mm锚栓与混凝土基材边缘的距离 c=150 mm v 10 £ =10X 60=600 mm,因此四个锚栓中只有部分锚栓承受剪切荷载。

承受剪力最大锚栓的剪力设计值：V Sd V =2074/2=1037 N2二、锚固承载力计算1、锚栓钢材受拉破坏承载力锚栓钢材受拉破坏承载力标准值：N R " A s f stk 58 500 29000 N锚栓钢材破坏受拉承载力分项系数:锚栓钢材受拉承载力满足规范要求!2、混凝土锥体受拉破坏承载力锚固区基材为开裂混凝土。
