必备主板上电时序图,强烈推荐

在这里以ASUS的915主板来描述一下INTEL主板的上电及工作时序:1、当ATX Power送出士12V,+3.3V, 士数组Main Power电压后,其它工作电压如+VTT_CPU,+1.5V, +2.5V_DAC,+ 5V_Dual,+3V_Dual,+1.8V_Dual 也将随后全部送出.2、当+VTT_CPU送给CPU后,CPU会送出VTT_PWRGD言号[High]给CPU;ICS;VRM;CP用VTT_PWRGD言号确认VTT_CPU稳定在Spec之内,OK后CPU 会发出VID[0:5].VRM收到VTT_PWRGC后会根据VID组合送出Vcore.3、在VCORE正常发出后‘Processor Voltage Regulato即送出VRMPWRGD 言号给南桥ICH6以通知南桥此时VCORE已经正常发出.在VTT_PWRGDE常发出后，此信号还通知给Clock Generator(ICS以通知Clock Generator在可以正常发出所有Clock.4、当提供给的南桥工作电压及Clock都OK后由南桥发出PLTRST及PCIRST 给各个Device.The ICH6drives PLTRST#inactive a minimum of 1ms after both PWROK and VRMPWRGD are driven high.翻译:ICH6驱动PLTRST为无效的至少1毫秒，在PWROK和VRMPWRGD被置为高电平以后。

这里我的理解为在PWROK和VRMPWGRD发出后，至少IMS, ICH6才会发出PLTRST给北桥和SIO复位。

PLTRST与PCIRST K别如下:PLTRST# :Platform （翻译：平台指的是北桥+CPU）Reset PCIRST#:PLTRST# is higher than PCIRST#.在北桥NB接收到南桥送出的PLTRST大约1ms后，北桥送出CPURST给CPU以通知CPU可以开始执行第一个指令动作•（不过要北桥送出CPURST的前提是在北桥的各个工作电压&Clock都0K的情况下）;下面是一个时序图，按照顺序，对应上述文字。

台式主板上电时序1.装入主板电池后首先送出RTCRST#（3V的复位信号）给南桥，2.南桥边的晶振提供32.768KHZ频率给南桥3.I/O芯片检测电源是否正常提供+5VSB电压4.+5VSB电压正常转换出+3VSB5.I/O发出RSMRST#信号通知南桥+5VSB已经准备好了6.南桥正常送出SUSCLK(32KHZ)7.当用户按下电源按钮后，将送出PWRBTN#给I/O和南桥8.I/O收到后发出PWRBTN#信号给南桥9.南桥送出SLP_S3#和SLP_S4#给I/O10.I/O发出PS_ON#(低电平)给主机电源11.当电源接收到PSON#(由高电平向低电平跳变)，电源开关立即送出+12，-12V，+3.3V,+5V,-5V这些主电源电压12.当主机电源送出+12V，-12V，+3.3V,+5V,-5V主电源电压后，其他主板转换后的工作电压如：+VTT_CPU,+1.5V,+2.5V_DAC,+5V_DUAL,+3V_DUAL,+1.8V_DUAL也将随后全部送出13.当+VTT_CPU送给CPU后，CPU会送出VTT_PWRGD电源好信号（高电平）给CPU、时钟芯片、CPU电源管理芯片。

14.时钟芯片开始给各个功能性芯片电路提供同步时钟，（此时侦测卡的CLK指示灯亮）15.时钟芯片同时给南桥提供时钟。

16.CPU用VTT_PWRGD信号确认VTT_CPU（供CPU电压）稳定在安全范围内，接到VTT_PWRGD信号后CPU会发出VID17.CPU电源管理芯片收到VTT_PWRGD后会根据VID组合送出VCORE(CPU 核心供电)18.在VCORE正常发出后，CPU电源管理芯片立即送出VRMPWRGD信号给南桥，来通知南桥现在VCORE电压已经正常发出。

19.当提供给南桥的工作电压和时钟都好了后，由南桥发出PLTRST#和PCIRST#给各个功能性芯片电路（此时侦测卡的RST指示灯亮）20.在北桥接收到南桥发出的PLTRST#大约1ms后，（此时北桥的各个工作电压和时钟应正常）北桥送出CUPRST#给CPU,来通知CPU可以开始执行第一个指令动作21.CPU开始寻址，调用BIOS程序开始自检。

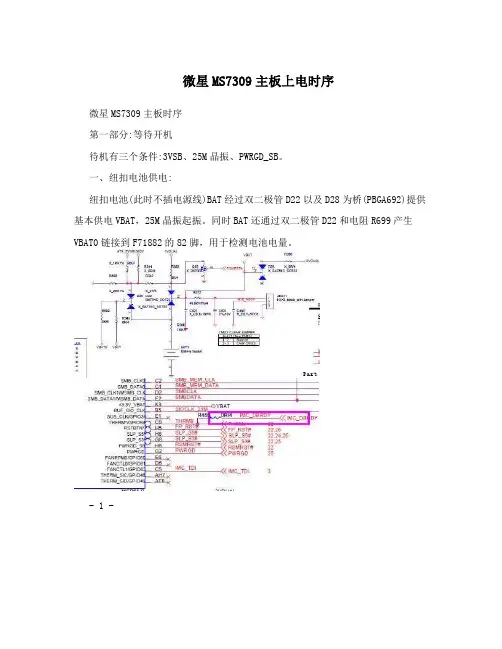

微星MS7309主板上电时序微星MS7309主板时序第一部分:等待开机待机有三个条件:3VSB、25M晶振、PWRGD_SB。

一、纽扣电池供电:纽扣电池(此时不插电源线)BAT经过双二极管D22以及D28为桥(PBGA692)提供基本供电VBAT，25M晶振起振。

同时BAT还通过双二极管D22和电阻R699产生VBAT0链接到F71882的82脚，用于检测电池电量。

- 1 -VBAT通过R6产生信号COPEN#送到I/O(F71889ED的83脚，使该脚为高电平。

二、插入ATX电源，+5SB为主板供电1、5VDRV1的产生:当插入ATX电源，+5VSB为主板的部分电路供电，I/O的71脚(VCCGATE)为高电平，通过Q41产生5VDRV1.它的主要作用控制Q37 - 2 -的导通，提升3VDUAL的输出功率(用UP7704产生);应用在3VSB_WAKE 产生电路，同样提升3VSB_WAKE的功率。

- 3 -2、VCC_5SB的产生:当插入ATX电源，+5VSB通过Q110转换成VCC_5SB，主要是把电流从4A降低到2A。

5VSBDRV1的产生:IO的72脚产生DUALGATE信号，VCC5_SB经电阻R465和R466分压，产生此信号。

3、+3.3VDUAL的产生:产生方式可以有两种，一是通过1117来产生，二是通- 4 -过UP7501来产生。

(1)、通过U28(RC117S)产生:通过(2)通过UP7704产生，其2脚受控于信号sys5VSB_OFF，这个信号由IO的47脚产生，同时控制USB接口和5vSB POWER SWITH。

4、VSB3V的产生:3VDUAL(1.2A)通过D32产生VSB3V为IO的65脚供电。

- 5 -5、POWER GOOD_SB的产生条件正常的情况下，由81脚发出RSMRST#到桥的H6端(PWRGD_SB)IO在工作通知桥电源准备好，DUAL电源稳定后该信号为高电平，同时加到Q80的G极，使Q80导通，3VDUAL代替CMOS电池为IO供电。

文字流程由江苏苏州奇才电脑SAY NO撰写，时序附图由江苏沭阳迅捷电脑整理，文字和时序图并不是完全来自同一个图纸，所以有所误差存在，不足之处，请大家指正。

直接上正题开机时序：（以广达为例）HM55芯片组（I系列）3V5VPCU正常后，按开关（NBSWON#）到EC，然后EC发出S5ON把35VPCU通过SW方式转换为3V5VS5，3V5VS5出来后，这时RSMRST#从有效变为无效状态，逻辑唤醒南桥ACPI，同时，EC到南桥的开关也再次响应（PWRBTN#），当南桥的3V5VS5 RTCVCC RTCRST RSMRST32.768等预开机条件一切OK后，从南桥发出SLP3#4#或SUSB#SUSC#到EC，接着EC发出SUSON MAINON分别开启或转换后面的3VSUS 5VSUS 1.8V1.5V 1.05V0.75V3.3V5V等电压，这些电压汇总相与变成HWPG到EC，然后EC发出VRON到CPU的PWM IC，然后产生CPU VCORE，现在重点来了，这时从CPU内部发出一个GFX_VR_EN，（开启CPU内部显卡模块的，I系列的CPU内部集成了显卡）然后产生VCC—GFX—CORE（与之前的时序就多了个这部分）当CPU VCORE 产生后，会发出VRMPG分两路，一路到时钟，CLKEN开启时钟一路到PCH南桥，南桥收到HWPG和VRPG后，时钟全部到位了，发出两路复位，一路PLTRST#到CPU，一路PCIRST#去复位外设，这时供电时钟，复位都正常了，按照正常CPU要寻址了，其实I系列设计的时候，这时候CPU内部显卡模块没工作，视为CPU不工作，要么寻址中断，要么就不去寻址，电流不动或者在0.6-0.8A来回跳。

曾经做过小个实验，把CPU内部模块的1V外部显卡供电切断，打FAM#无动作，有时有一两个动作，然后一测CPURST#都没有了，至于为什么，请耐心看完，你就懂了。

（仅供参考）当然这点不能完全正确，必竟现在修的量不是很大，只是按目前我的经验分析所得。

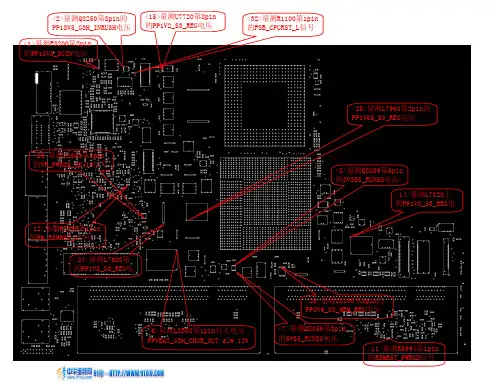

不凡修笔记本维修培训上电时序概述什么是上电时序Power on Sequence：主板上的供电，从最开始的电压适配器电压输入，到最后CPU供电的产生，都有严格的开启顺序控制，这个先后顺序，就是上电时序。

上电时序示意图适配供电保护隔离电路对适配电压进行检测，符合要求后，向主板供电单元提供供电，常见功能：1.充放电管理2.适配器电压检测3.输入电流监测4.充电电流监测待机电路负责为EC，BIOS芯片，RTC电路供电，常见元件：1.LDO电压2.EC3.BIOS4.RTC电路5.系统供电3.3V和5VRSMRST#返回挂起模块复位信号，在系统供电正常好，从信号高电平发给南桥，指示当前系统供电已经准备好了，可以进行开机触发动作。

BATLOW#电池电量低指示信号，笔记本平台专用信号，在南桥开机触发前，此信号一定要为高电平，否则低电平的话，南桥会认为，当前电池电量不足，不能维持系统的正常运行。

从而拒绝触发。

开机触发电路与PWRBTN#⏹PWRBTN#:power button,电源开关，此信号为南桥接收到EC发来的开机触发信号。

⏹开机触发事件一般都是由机主按下开机按键后，发送给EC，用来指示一次开机触发的请求。

EC收到信号后，发出PWRBTN#信号的上升沿触发给南桥，向南桥请求开机触发。

1.EC所接收信号变化：3.3V---0V---3.3V跳变2.PWRBTN#信号变化：3.3V---0V---3.3VSLP_S4#⏹开启内存供电。

⏹南桥收到PWRBTN#信号后，拉高SLP_S4#，返回给EC，通知EC开启内存供电。

⏹有效电压：3.3VSLP_S3#⏹南桥收到PWRBTN#信号后，拉高SLP_S3#信号，通知EC开启桥供电，显卡供电，VCCP等其他供电，但不包含CPU供电和内存供电。

⏹有效电压：3.3VVR_ON⏹EC开启了SLP_S3#与SLP_S4#信号对应的供电后，发出VR_ON，开启CPU核心供电。

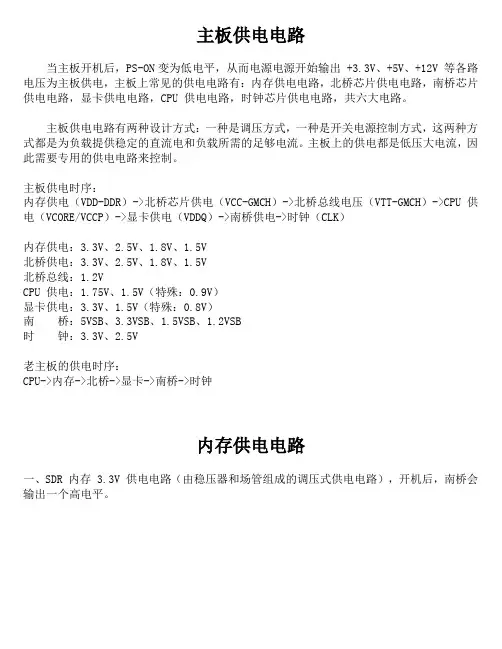

主板供电电路当主板开机后，PS-ON变为低电平，从而电源电源开始输出 +3.3V、+5V、+12V 等各路电压为主板供电，主板上常见的供电电路有：内存供电电路，北桥芯片供电电路，南桥芯片供电电路，显卡供电电路，CPU 供电电路，时钟芯片供电电路，共六大电路。

主板供电电路有两种设计方式：一种是调压方式，一种是开关电源控制方式，这两种方式都是为负载提供稳定的直流电和负载所需的足够电流。

主板上的供电都是低压大电流，因此需要专用的供电电路来控制。

主板供电时序：内存供电（VDD-DDR）->北桥芯片供电（VCC-GMCH）->北桥总线电压（VTT-GMCH）->CPU供电（VCORE/VCCP）->显卡供电（VDDQ）->南桥供电->时钟（CLK）内存供电：3.3V、2.5V、1.8V、1.5V北桥供电：3.3V、2.5V、1.8V、1.5V北桥总线：1.2VCPU 供电：1.75V、1.5V（特殊：0.9V）显卡供电：3.3V、1.5V（特殊：0.8V）南桥：5VSB、3.3VSB、1.5VSB、1.2VSB时钟：3.3V、2.5V老主板的供电时序：CPU->内存->北桥->显卡->南桥->时钟内存供电电路一、SDR 内存 3.3V 供电电路（由稳压器和场管组成的调压式供电电路），开机后，南桥会输出一个高电平。

SDR内存供电电路图（3.3V）检修流程：1、测内存槽最后一脚（供电脚）有无 3.3V电压，若有则电压正常，如果内存仍检测不过，则考虑电流供给不足，一般是铝电解电容或场管老化或虚焊造成，可直接更换电容或加焊场管。

2、如果电压不正常，则测 1117 的 3 脚有无 5V 输入电压，有则更换 1117，如果还不行，则测 1117 的两个分压电阻。

3、如果 1117 的 3 脚无输入，则测 MOS 管（集成）的 S 极有无 5VSB 输入，有则测 G 极有无低电平控制信号，有则更换集成 MOS 管，无则测之前的电阻，更换电阻后仍无输入，则加焊或更换南桥。
