主板上电时序简介

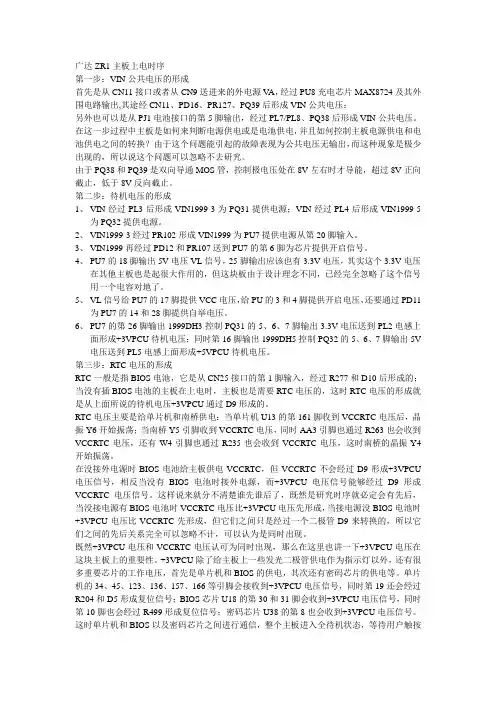

广达ZR1主板上电时序第一步：VIN公共电压的形成首先是从CN11接口或者从CN9送进来的外电源V A，经过PU8充电芯片MAX8724及其外围电路输出,其途经CN11、PD16、PR127、PQ39后形成VIN公共电压；另外也可以是从PJ1电池接口的第5脚输出，经过PL7/PL8、PQ38后形成VIN公共电压。

在这一步过程中主板是如何来判断电源供电或是电池供电，并且如何控制主板电源供电和电池供电之间的转换？由于这个问题能引起的故障表现为公共电压无输出，而这种现象是极少出现的，所以说这个问题可以忽略不去研究。

由于PQ38和PQ39是双向导通MOS管，控制极电压处在8V左右时才导能，超过8V正向截止，低于8V反向截止。

第二步：待机电压的形成1、VIN经过PL3后形成VIN1999-3为PQ31提供电源；VIN经过PL4后形成VIN1999-5为PQ32提供电源。

2、VIN1999-3经过PR102形成VIN1999为PU7提供电源从第20脚输入。

3、VIN1999再经过PD12和PR107送到PU7的第6脚为芯片提供开启信号。

4、PU7的18脚输出5V电压VL信号，25脚输出应该也有3.3V电压，其实这个3.3V电压在其他主板也是起很大作用的，但这块板由于设计理念不同，已经完全忽略了这个信号用一个电容对地了。

5、VL信号给PU7的17脚提供VCC电压，给PU的3和4脚提供开启电压，还要通过PD11为PU7的14和28脚提供自举电压。

6、PU7的第26脚输出1999DH3控制PQ31的5、6、7脚输出3.3V电压送到PL2电感上面形成+3VPCU待机电压；同时第16脚输出1999DH5控制PQ32的5、6、7脚输出5V 电压送到PL5电感上面形成+5VPCU待机电压。

第三步：RTC电压的形成RTC一般是指BIOS电池，它是从CN25接口的第1脚输入，经过R277和D10后形成的；当没有插BIOS电池的主板在上电时，主板也是需要RTC电压的，这时RTC电压的形成就是从上面所说的待机电压+3VPCU通过D9形成的。

一．RTC部分1.rtcvcc 一部分由BAT_PWR(BAT1) P21和+3V3_STBY 送到Q1后产生VRTC,+3V3_STBY由P38 U3 由+5V_STBY（5VSB）P36产生。

2.rtcclk 由YY1 P15 产生PCH_RTCX1和PCH_RTCX23.RTC_RST P21 Q2 Q3 产生PCH_RTCRST_PULLUP，同时JCMOS1跳线也可产生PCH_RTCRST_PULLUP二．待机部分1.+5V_STBY由P38 Q19 Q20产生+5V_DUAL, +5V_DUAL经AQ3产生+3v3_DUAL给PCH2.+3V3_STBY给IO PIN4 35 67供电3.PCH 送IO_48MHZ给io pin494. PCH送SLP_SUSB 经Q13 Q12 产生SIO_RSMRST_N P37 到PCH三．开机触发电路1.P36 PWRBTN 触发低电平至IO pin752. IO PIN 72 发出SW_ON_N 至P38 U3(检测用)和PCH3.PCH发出SLP_S4_N（和S5 此板未用）至IO PIN77和P40 MU1开启V_SM（内存供电），V_SM做EN开启V_SM_VTT.PCH发出SLP_S3_N至IO PIN71和P37 Q9 Q10 Q11产生VR_RDY和H_PWRGD, P39 Q33 Q36 Q37 产生V1P05PCH_EN和V_1P8_SFR_ENP39 Q34产生2V5_REF.4.IOPIN76输出PS_ON_N至电源接口，绿线拉低，ATX电源输出全部供电5 V_1P05PCH经TQ7 TQ5产生vccio_en6vccio_en送至TUI 产生V_CPU_VCCIO7 V_CPU_VCCIO经Q39 Q38产生VCORE_EN8.VCORE输出ok后产生VR_RDY和第三步中的VR_RDY合起来送给PCH(CPU_PG)9.ATX输出P36 JATX_PWRGD至IO PIN1910.IO输出PG至PCH四．时钟电路1.PCH经由YY2振荡后输出CLK至各个电路五．复位电路12.PCH送PFMRST至IO13.IO送PFMRST1至CPU（cpurst），送PCIERST_ SLOT和PCIERST_N（PCIE-RST）至pci设备六．BIOS电路SPI总线cpu寻址。

AMD_NV芯片组上电时序详细解说AMD NV芯片组上电时序详细解说上电部分NV芯片组，待机条件有三个：3VSB，25M晶振，PWRGD_SB。

★3VSB桥里面叫+3.3V_PLL_DUAL，图纸第25页。

★3VSB由三端稳压器1117产生，1117产生的+3.3V_TBY和+3.3V_DUAL两个电压其实就是同1个电压,只不过＋3.3V_DUAL多了CT37这个电容滤波而已！+3.3VDUAL还给PCI槽A14（这个可以用打阻值卡来查）及其它地方供电或提供上拉，图纸第46页。

★桥得到3VSB后，25M晶振开始起振，晶振电压1.5V左右，两脚要有压差。

最可靠的还是使用示波器来查看波形，图纸第24页。

★PWRGD_SB是用来复位桥内部ACPI控制逻辑和寄存器的，相当于INTEL芯片组的RSMRST#,它必须是高电平！这里由紫5伏经过两个开关管同相产生，如果+3.3V_STBY 没有出来，它也不会得到高电平。

图纸40页。

★至此桥的待机条件已查完，下面看看它的触发电路，从开关开始查，图纸第42页。

开关16脚经过R333电阻接地，15脚信号名字叫PWRBTN*。

★PWRBTN*由R305电阻提供上拉连到IO（IT8716FCX）75脚，未触发开关之前为5伏。

触发开关后，IO75脚得到低电平跳变，此时IO本身供电正常，则从72脚发出低电平跳变到桥。

图纸34页。

跳变电压我们都用示波器来测量。

★桥待机条件满足，然后收到IO发过来的低电平跳变，将依次置高SLP_S5#,SLP_S4#,SLP_S3#。

其中SLP_S3#一路返回IO71脚，IO收到SLP_S3#高电平后，76脚由高电平变为低电平去拉低电源绿线完成上电，图纸34页。

★至此主板的上电已完成，ATX发出VCC3、VCC、+12V等主供电，最后延迟几百毫秒从灰线发出ATXPWOEROK信号，高电平。

◆需要注意的是，CMOS电路有问题，一般不会引起不上电，但会导致不跑码。

微星MS7309主板上电时序第一部分：等待开机待机有三个条件：3VSB、25M晶振、PWRGD_SB。

一、纽扣电池供电：纽扣电池（此时不插电源线）BAT经过双二极管D22以及D28为桥（PBGA692）提供基本供电VBAT，25M晶振起振。

同时BAT还通过双二极管D22和电阻R699产生VBAT0链接到F71882的82脚，用于检测电池电量。

-1-VBAT通过R6产生信号COPEN#送到I/O（F71889ED的83脚，使该脚为高电平。

二、插入AT某电源，+5SB为主板供电1、5VDRV1的产生：当插入AT某电源，+5VSB为主板的部分电路供电，I/O的71脚（VCCGATE）为高电平，通过Q41产生5VDRV1.它的主要作用控制Q37-2-的导通，提升3VDUAL的输出功率（用UP7704产生）；应用在3VSB_WAKE产生电路，同样提升3VSB_WAKE的功率。

-3-2、VCC_5SB的产生：当插入AT某电源，+5VSB通过Q110转换成VCC_5SB，主要是把电流从4A降低到2A。

5VSBDRV1的产生：IO的72脚产生DUALGATE信号，VCC5_SB经电阻R465和R466分压，产生此信号。

3、+3.3VDUAL的产生：产生方式可以有两种，一是通过1117来产生，二是通-4-过UP7501来产生。

（1）、通过U28（RC117S）产生：通过（2）通过UP7704产生，其2脚受控于信号y5VSB_OFF，这个信号由IO的47脚产生，同时控制USB接口和5vSBPOWERSWITH。

4、VSB3V的产生：3VDUAL（1.2A）通过D32产生VSB3V为IO的65脚供电。

-5--11-6、MEM_VLD信号的产生VCC_DDR产生后，加到Q33（CMKT3904-SOT363-6）的5脚，6脚产生MEM_VLD信号，送到桥的J3端，通知桥内存供电已经稳定。

-12-7、DDR_PWRGD产生：当内存供电产生后，由Q9产生DDR_PWRGD信号，送到940座的F3端，通知CPU内存供电已经准备好。

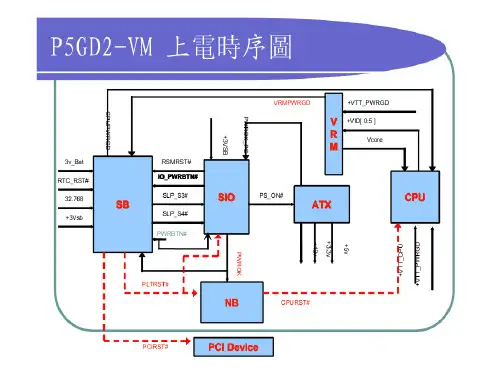

台式主板上电时序1.装入主板电池后首先送出RTCRST#（3V的复位信号）给南桥，2.南桥边的晶振提供32.768KHZ频率给南桥3.I/O芯片检测电源是否正常提供+5VSB电压4.+5VSB电压正常转换出+3VSB5.I/O发出RSMRST#信号通知南桥+5VSB已经准备好了6.南桥正常送出SUSCLK(32KHZ)7.当用户按下电源按钮后，将送出PWRBTN#给I/O和南桥8.I/O收到后发出PWRBTN#信号给南桥9.南桥送出SLP_S3#和SLP_S4#给I/O10.I/O发出PS_ON#(低电平)给主机电源11.当电源接收到PSON#(由高电平向低电平跳变)，电源开关立即送出+12，-12V，+3.3V,+5V,-5V这些主电源电压12.当主机电源送出+12V，-12V，+3.3V,+5V,-5V主电源电压后，其他主板转换后的工作电压如：+VTT_CPU,+1.5V,+2.5V_DAC,+5V_DUAL,+3V_DUAL,+1.8V_DUAL也将随后全部送出13.当+VTT_CPU送给CPU后，CPU会送出VTT_PWRGD电源好信号（高电平）给CPU、时钟芯片、CPU电源管理芯片。

14.时钟芯片开始给各个功能性芯片电路提供同步时钟，（此时侦测卡的CLK指示灯亮）15.时钟芯片同时给南桥提供时钟。

16.CPU用VTT_PWRGD信号确认VTT_CPU（供CPU电压）稳定在安全范围内，接到VTT_PWRGD信号后CPU会发出VID17.CPU电源管理芯片收到VTT_PWRGD后会根据VID组合送出VCORE(CPU 核心供电)18.在VCORE正常发出后，CPU电源管理芯片立即送出VRMPWRGD信号给南桥，来通知南桥现在VCORE电压已经正常发出。

19.当提供给南桥的工作电压和时钟都好了后，由南桥发出PLTRST#和PCIRST#给各个功能性芯片电路（此时侦测卡的RST指示灯亮）20.在北桥接收到南桥发出的PLTRST#大约1ms后，（此时北桥的各个工作电压和时钟应正常）北桥送出CUPRST#给CPU,来通知CPU可以开始执行第一个指令动作21.CPU开始寻址，调用BIOS程序开始自检。

文字流程由江苏苏州奇才电脑SAY NO撰写，时序附图由江苏沭阳迅捷电脑整理，文字和时序图并不是完全来自同一个图纸，所以有所误差存在，不足之处，请大家指正。

直接上正题开机时序：（以广达为例）HM55芯片组（I系列）3V5VPCU正常后，按开关（NBSWON#）到EC，然后EC发出S5ON把35VPCU通过SW方式转换为3V5VS5，3V5VS5出来后，这时RSMRST#从有效变为无效状态，逻辑唤醒南桥ACPI，同时，EC到南桥的开关也再次响应（PWRBTN#），当南桥的3V5VS5 RTCVCC RTCRST RSMRST32.768等预开机条件一切OK后，从南桥发出SLP3#4#或SUSB#SUSC#到EC，接着EC发出SUSON MAINON分别开启或转换后面的3VSUS 5VSUS 1.8V1.5V 1.05V0.75V3.3V5V等电压，这些电压汇总相与变成HWPG到EC，然后EC发出VRON到CPU的PWM IC，然后产生CPU VCORE，现在重点来了，这时从CPU内部发出一个GFX_VR_EN，（开启CPU内部显卡模块的，I系列的CPU内部集成了显卡）然后产生VCC—GFX—CORE（与之前的时序就多了个这部分）当CPU VCORE 产生后，会发出VRMPG分两路，一路到时钟，CLKEN开启时钟一路到PCH南桥，南桥收到HWPG和VRPG后，时钟全部到位了，发出两路复位，一路PLTRST#到CPU，一路PCIRST#去复位外设，这时供电时钟，复位都正常了，按照正常CPU要寻址了，其实I系列设计的时候，这时候CPU内部显卡模块没工作，视为CPU不工作，要么寻址中断，要么就不去寻址，电流不动或者在0.6-0.8A来回跳。

曾经做过小个实验，把CPU内部模块的1V外部显卡供电切断，打FAM#无动作，有时有一两个动作，然后一测CPURST#都没有了，至于为什么，请耐心看完，你就懂了。

（仅供参考）当然这点不能完全正确，必竟现在修的量不是很大，只是按目前我的经验分析所得。

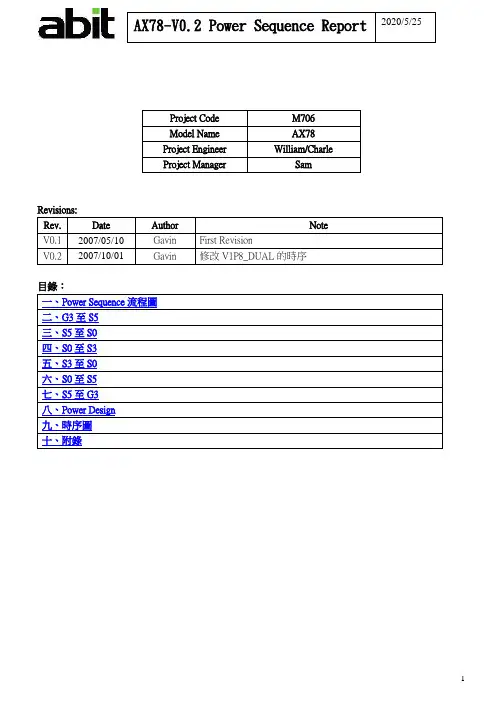

Revisions:目錄：2一、 Power Sequence 流程圖：G3-S5〈Top 〉二、 G3至S5時：（1） 當AC ON 時，Power Supply 的VCC5SB 會轉成5VSTBY 、VCC5A 分別來提供W83304的5VSB電源以及AUDIO 的電源。

AUDIO ATX connector5VSB(9)VCC5SBW833045VSTBYVCC5A（2） 當W83304的5VSB 起來後，W83304會產生5VDUAL 、3VDUAL 以及V1P2_DUAL 。

W833045VDUALV1P2_DUAL3VDUAL 5VSTBY（3）當5VSTBY起來的時候，W83303_RSMRST#會Delay80.4ms之後發出，此時W83303_RSMRST#由Low變為Hig h，方可按Power Button。

三、 S5至S0時：（1）當按下Power Button 的時候，FPIO 發出FP_PWRSW#給W83627的PSIN#(68Pin)。

（2）當W83627接收到FP_PWRSW#時，會由PSOUT#(67Pin)發出W83627_PWRSW 給南橋SB600的PWRBTN#(E3Pin)。

W83627_PWRSW#FP_PWRSWSB600PWRBTN#(E3)FPIOPSOUT#(67)PSIN#(68)W83627（3）此步驟分為兩種情況：〈a 〉當AC ON 時：W83627發出W83627_PWRSW#時，也會同時發出S5#、S3#以及W83627_PSON# 分別給：S5#→W83304的S5#(48Pin)、RT9179的EN(3Pin)。

S3#→W83627的SUSB#(73Pin)、W83304的S3#。

W83627_PSON#→W83304的PS_IN(6Pin)。

PWRBTN#(T3)SB600SLP_S5#(G17)V1P8_DUALW83627S5#(48)PSON#(72)W83304S3#(47)W83627_PSON#SLP_S3#(A13)SUSB#(73)RT9179EN(3)S5#PS_IN(6)S3#W83627_PWRSW#〈b〉當DC OFF之後再開機：當南橋SB600接收到W83627_PWRSW#後，經過約15.6ms之後，SB600會由SLP_S3#(F7)、與SLP_S5#(A5Pin)2支腳PIN發出S3#與S5#的訊號（由Low變為High）。

一．RTC部分1.rtcvcc 一部分由BAT_PWR(BAT1) P21和+3V3_STBY 送到Q1后产生VRTC,+3V3_STBY由P38 U3 由+5V_STBY（5VSB）P36产生。

2.rtcclk 由YY1 P15 产生PCH_RTCX1和PCH_RTCX23.RTC_RST P21 Q2 Q3 产生PCH_RTCRST_PULLUP，同时JCMOS1跳线也可产生PCH_RTCRST_PULLUP二．待机部分1.+5V_STBY由P38 Q19 Q20产生+5V_DUAL, +5V_DUAL经AQ3产生+3v3_DUAL给PCH2.+3V3_STBY给IO PIN4 35 67供电3.PCH 送IO_48MHZ给io pin494. PCH送SLP_SUSB 经Q13 Q12 产生SIO_RSMRST_N P37 到PCH三．开机触发电路1.P36 PWRBTN 触发低电平至IO pin752. IO PIN 72 发出SW_ON_N 至P38 U3(检测用)和PCH3.PCH发出SLP_S4_N（和S5 此板未用）至IO PIN77和P40 MU1开启V_SM（内存供电），V_SM做EN开启V_SM_VTT.PCH发出SLP_S3_N至IO PIN71和P37 Q9 Q10 Q11产生VR_RDY和H_PWRGD, P39 Q33 Q36 Q37 产生V1P05PCH_EN和V_1P8_SFR_ENP39 Q34产生2V5_REF.4.IOPIN76输出PS_ON_N至电源接口，绿线拉低，ATX电源输出全部供电5 V_1P05PCH经TQ7 TQ5产生vccio_en6vccio_en送至TUI 产生V_CPU_VCCIO7 V_CPU_VCCIO经Q39 Q38产生VCORE_EN8.VCORE输出ok后产生VR_RDY和第三步中的VR_RDY合起来送给PCH(CPU_PG)9.ATX输出P36 JATX_PWRGD至IO PIN1910.IO输出PG至PCH四．时钟电路1.PCH经由YY2振荡后输出CLK至各个电路五．复位电路12.PCH送PFMRST至IO13.IO送PFMRST1至CPU（cpurst），送PCIERST_ SLOT和PCIERST_N（PCIE-RST）至pci设备六．BIOS电路SPI总线cpu寻址。

ASUS上电时序。

ASUS攻略篇。

前端时间专门学习研究一张A8T/M，为此还专门到新华书店查了查可控触发器，单稳触发器的基础知识如有误，请指正！9 u, V4 [8 C1 w& R% ^74LV74--D型上升沿触发器，带置1置0功能。

初次插上适配器：置1端、置0端、数据输入端D均接3VA（实测中+3VA一插适配器就有）；11脚时钟输入端处于低电位（实测中：Q106在初次插上适配器时处于导通状态）! `, n' a& Y" }! {! X! ^6 u开机时：按下开关---PWRBTN#有一个低电平跳变---由C699耦合到Q106的G极（实际测量中，Q106G极在按下开关时有一个很快的低电平跳变）----于是U21 11脚产生一个上升沿脉冲----U21 Q端输出等于D端的值-----VSUS_ON高电平-----5VO 3VO VSUS开启, U$ _+ l4 m3 Y* s2 F, Z关机时：按下开关----PWRBTN#有一个低电平跳…………后面的变化同上。

' L! B( I9 X* m0 ~. T+ B7 k- K关机后：5VO 3VO 5VSUS 3VSUS存在，但此如果将脚置0端强制端接到地，则VO电压SUS电压均消失。

0 I+ ]:h4 v( \+ \# u,S- Q* l! ]. B, H- y }关于U21A，也好理解。

虽然起数据输入端D接了地，但是其输出用的是-Q(顶上横杠不会打，呵呵！)。

所以当触发时还是输出的是高电平5 N% E1 F, _# M4 ~/ j6 {0 H2 [; w) D8 T" w& i4 Z3 C8 Z7 L# W) Y% d首先分两个部分的讲解，1。

按POWER-BUTTON之前产生的电压，A.先看看有的信号和电压：A/D DOCK IN.BAT-CONTS1#，SMBO-DAT,SMBO-CLKCHG-PDS,CHG-PDLAC-BAT-SYS+5VAOBAT-S+3VAO+5VA,+3VA+3VA-EC,+3PLL,+3VACCEC-RST32.768KHZVSUS-ONENBL+12VSUS+3VSUS,+5VSUS,SUS-PWRGDPM-RSMRSTRTC-BAT, RTC-VCC,32.768KHZ,RTC-RST" y. p:i% A5}/ N1P7 o)_4 p下面我们就来分析待机前的上电动作：当电源插入时通过ADAPTER,产生A/D DOCK-IN 19V电压，则电池通过接口产生BAT-CON,那么电池插入时，拉低TS1#为低电平，TSI#主要是侦察电池是不是插进来了，SMBO-DAT,CLK这个两个信号主要是侦察电池电量。

Inter主板上电时序·装入电池后首先送出RTCRST#,3V--BAT给南桥；·32.768KHz频率给到南桥；·5VSB经过三端稳压器变为3.3V,I/O检查5VSB是否正常，若正常，发出RSMRST#通知南桥待机电压正常；·南桥松竹SUSCLK（32KHz）·按下电源开关后，送出PWRBIN#给I/O;·I/O接受到后发出I/O_PWRBIN#给南桥；·南桥发出SLP_4#和SLP_3#信号给I/O;·I/O收到后发出PS_ON#(持续低电平）给ATX电源绿线；·当ATX电源收到PS_ON#由高到低后输出±12V、±5V、3.3V 电压；·当主板电压送出后，通过主板电路转换出其他工作电压：CPU 供电、内存供电和芯片组供电；·当VTT_CPU供给CPU后，会通过电路转换出VTT_PWRGD 信号（高电平）给CPU、时钟芯片、电源管理芯片；·CPU接受到VTT_PWRGD后，发出VID（0-4）组合信号给电源管理芯片；·电源管理芯片收到VTT_PWRGD和VID（0-4）组合信号后，在内部产生PWM脉冲信号驱动上下管工作输出VCORE;·当VCORE电压正常后，电源管理芯片发出VRMPWRGD信号给南桥：CPU电压已正常；·时钟芯片收到VTT_PWRGD后,其3.3V和14.318MHz都正常后，发出各组时钟频率；·ATX灰线延时发出ATXPWRGD经过电路转换送给南桥，或者由I/O延时发出PWROK给南桥；·南桥发出CPUPWRGD给CPU，通知CPU电压已正常；·南桥电压，时钟都正常且收到VRMPWRGD,PWROK后发出PLTSRST#（平台复位）及PCTRST#给各个设备；·北桥接收到南桥发出的PLTRST#并且电压和时钟都正常大约1ms后发出CPURST#给CPU，通知CPU可以开始执行第一个指令动作。
