专题：光照图的判读

高考复习专题---光照图的判读日照图也叫光照图，即太阳光线照射在地球表面所形成的白昼和黑夜的分布图形。

与光照图有关的试题在历年的高考试卷中占比较大的比重。

但是该内容难度大，得分率低。

该类试题不仅考查学生的空间想象力、计算能力、识图能力，更重要的是考查学生的知识迁移能力、综合分析能力。

一、光照图的主要类型光照图按投影的不同，可分为地球侧视图、极地俯视图、圆柱投影图三种,各示意图如下: 1、地球侧视图2、极地俯视图3、圆柱投影图二、光照图的各种变式1、侧视图的各种变式2、俯视图的各种变式3、圆柱投影图的各种变式4、侧视图的变式以上各种变式图，把他们复原成完整的侧视图或者极地俯视图或者圆柱投影图，再按照完整图的思维方式考虑问题，就能顺利解决难题。

如下图的甲图（阴影部分表示黑夜）可恢复为乙图，不难看出甲图是已图极地俯视图的一部分，甲图所表示的晨昏线，1800经线上的时刻为18时，90W上的时刻为0时，北极圈内有极昼现象。

重点诠释光照图包含的逻辑关系非常复杂，需要思考的内容很多，主要有：1、南半球、北半球：2、晨线和昏线：3、节气和日期：4、太阳直射点的坐标：5、经度和纬度：6、地方时、区时、北京时间、日界线：7、太阳高度：8、昼夜长短：9、日出和日落：10、地球上两个不同日期的范围：11、与上述内容相关的气候、洋流、航运、生产活动等。

一、南北半球的确定对于侧视图或圆柱投影图，通常是上北下南；而对于俯视图，要根据地球的自转方向或经度的变化来判读南北半球。

下图中，地球自转方向为“南”（半球）顺（时针）北（半球）逆（时针）。

据此图可知甲为南半球、已为北半球。

从经度的排列看，东经度由西向东（顺着地球自转的方向），数值增大；西经度由西向东，数值减小。

下图中，1350E 至1800为东经度，地球自转方向有1350E 指向180，为逆时针方向，则改图是北半球的一部分。

二、晨昏线的确定1、晨昏线与经线，只有在春秋分日两天是重合的，其余时间都不重合，两者的夹角随季节的变化而变化，冬至日、夏至日最大，为230260。

光照图的判读与应用【精讲精练】考点1．光照图判读【精讲】例1．读图回答问题：(1)当AB为晨线时，是________前后，判断理由是_____________________(2)当DF为昏线，此日太阳直射点的纬度位置是__________________。

(3)当AC为晨线，此日是_________________节气。

(4)若DE为晨线，此刻北京时间是________点，当北京时间是8点正，DF是________线。

(5)当H处于正午太阳高度为23026，，G处区时为6点，则此时昏线是_________________。

【答案】(1)12月22日AB是晨线，北极圈以北地区发生极夜现象(2)23o 26‘N(3)冬至日(4)20 晨（5）DF或AC【精练】读图，图中阴影部分为l8日，其余为l9日，涂黑部分刚好是极夜范围，A处70°N，完成下列问题。

(1)此时的太阳直射点的地理坐标是____________；(2)在图中用斜线画出既是东半球，又是中纬度的区域，说出该区域此时的昼夜长短情况___________。

(3)请在图中画出昏线。

【答案】(1)200S，600E(2)绘图见下图北半球部分昼短夜长，南半球部分昼长夜短(3)(3)绘图见下图【强化训练】读下图(阴影部分为夜半球)。

回答1~2题。

1．若此刻西半球为夜半球，太阳直射点的经度是( )A．700E B．900E C．700W D．1100W2．此日在( )A．3月21日前后B．6月22日前后C．9月23日前后D．12月22日前后下表反映了某地一旗杆不同日期(二分二至日)的日影朝向，据表回答3～5题。

3．该地可能位于( )A．赤道B．00～23026''N C．00～23026''S D．23026''～66034'' N4．据观测，该地正午日影朝南的天数为10天，则该地的纬度是( )A．180N B．180S C．220N D. 220S5．当该旗杆日影朝正北时，北京时间为B日15时30分，则此刻全球属于B日的范围为( ) A．全球的1／2 B．小于全球的1／2 C．大于全球的3／4 D．小于全球的3／4下为太阳光照地球示意图，阴影部分表示夜半球，且晨昏线与东、西半球的分界线恰好重合。

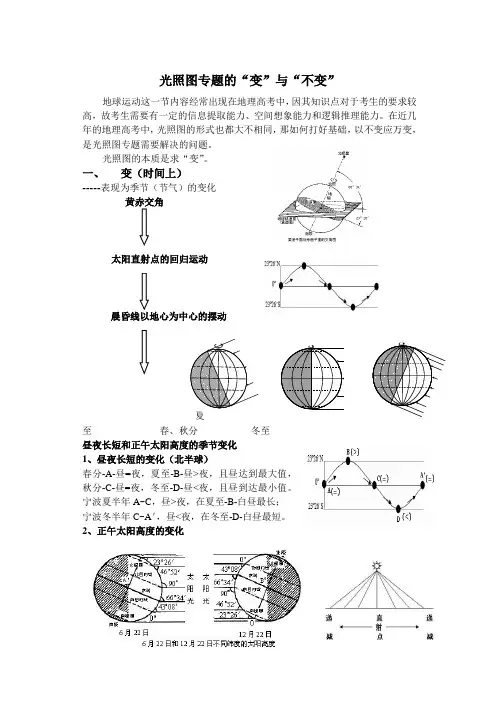

光照图专题的“变”与“不变”地球运动这一节内容经常出现在地理高考中，因其知识点对于考生的要求较高，故考生需要有一定的信息提取能力、空间想象能力和逻辑推理能力。

在近几年的地理高考中，光照图的形式也都大不相同，那如何打好基础，以不变应万变，是光照图专题需要解决的问题。

光照图的本质是求“变”。

一、变（时间上）-----表现为季节（节气）的变化黄赤交角太阳直射点的回归运动晨昏线以地心为中心的摆动至春、秋分冬至昼夜长短和正午太阳高度的季节变化1、昼夜长短的变化（北半球）春分-A-昼=夜，夏至-B-昼>夜，且昼达到最大值，秋分-C-昼=夜，冬至-D-昼<夜，且昼到达最小值。

宁波夏半年A~C，昼>夜，在夏至-B-白昼最长；宁波冬半年C~A＇，昼<夜，在冬至-D-白昼最短。

2、正午太阳高度的变化正午太阳高度的分布规律：----由直射点向南北两侧不断递减，离直射点纬度越近正午太阳高度越大，反之越小。

春秋分日：自赤道向南北两侧对称递减夏至日：自北回归线向南北两侧对称递减冬至日：自南回归线向南北两侧对称递减例：夏至，宁波（30°N）离直射点的纬度最近，因此正午太阳高度达到最大值；冬至，宁波离直射点的纬度最远，正午太阳高度达到最小值。

二、变（空间上）1、昼夜长短在地球上的分布规律变化（1）夏至（2）春、秋分北极圈以北出现极昼，南极圈以南出现极夜，全球昼夜等分全球昼夜长短的变化由南到北，白昼不断变长。

赤道以北昼>夜，赤道以南昼<夜。

（2）冬至北极圈以北出现极夜，南极圈以南出现极昼，全球昼夜长短的变化由南到北，白昼不断变短。

赤道以北昼<夜，赤道以南昼>夜。

2、正午太阳高度在地球上的分布规律变化直射点的正午太阳高度为90°，由直射点向南北两侧不断递减，与直射点的纬度之差每增加1度，正午太阳高度减少1度。

三、变（视角）横看成林侧成峰，远近高低各不同。

同一节气，由于视角转变会有不同的效果。

专题一光照图的判读一、光照图的基本要素1．两线——晨线、昏线(1)晨线：自西向东，由夜半球进入昼半球的界线，如图1中AB。

(2)昏线：自西向东，由昼半球进入夜半球的界线，如图1中BC。

2．五点——晨赤点、昏赤点、晨昏北点、晨昏南点、太阳直射点(1)晨赤点：晨线与赤道的交点，地方时为6：00。

如图2中C点。

(2)昏赤点：昏线与赤道的交点，地方时为18：00。

如图2中A点。

(3)晨昏北点：晨线与昏线在北半球的交点，也是晨(昏)线上最北的点。

北点(如图2中D点)0时北昼，北点12时北夜(当晨昏北点为0：00时，其北方为极昼；当晨昏北点为12：00时，其北方为极夜)。

(4)晨昏南点：晨线与昏线在南半球的交点，也是晨(昏)线上最南的点。

南点0时南昼，南点12时南夜。

(5)太阳直射点：即日心和地心的连线与地球表面的交点(如图2中B点)。

太阳高度为90°，地方时为12：00。

它与晨赤点、昏赤点的经度差为90°。

3．相互关系(1)晨昏线与纬线相切于晨昏北(南)点。

晨昏线与赤道相互平分。

(2)只在春分日和秋分日时，晨昏线为南北走向，即晨昏线与经线圈重合(如图3)，此时，晨昏圈与地轴夹角为0°；二至日时，晨昏线与经线圈斜交(如图4)，此时，晨昏圈与地轴夹角为23°26′。

(3)晨昏北点到北极点的纬度差(如图4NA)＝晨昏南点到南极点的纬度差(如图4BS)＝直射点到赤道的纬度差＝直射点的纬度度数。

(4)太阳直射点的纬度与切点的纬度之和始终等于90°(互余)。

二、光照图的类型1．地球侧视图一般北极在上、南极在下，赤道为一直线、居中，晨昏线与太阳光线垂直，并平分赤道；二分日时，晨昏线起止于南北两极点，二至日时，晨昏线起止于与南北极圈相切的两切点，除二分日以外的时间，晨昏线与极地的某两纬线圈(纬度度数相同)相切。

以上三图在纵切面上昼夜半球平分，下面的三图为对应的在纵切面上昼夜半球不等分。

光照图的判读⑴光照图的判读要求①了解图上点、线、面之间的关系；②理解地球自转、公转规律及其经纬网地图的读图方法和地球形状的特点；③了解时区、日界线的划分和区时的概念；④关键是判断太阳直射点位置和晨昏线位置。

⑵光照图的重要的点、线、面点：球心、南北两极点、太阳直射点；线：南北回归线、赤道、南北极圈、地轴、各条经线(尤其是0°经线和180°经线)、晨昏线、太阳光线(尤其是直射点的太阳光线)；面：黄道平面、赤道平面。

⑶光照图上点、线、面的关系(几何关系)①地轴、直射点太阳光线一定通过球心；②太阳光线所示的平面即为黄道平面,黄道平面与赤道平面呈23026／的夹角；③各纬线圈与赤道平行、与各经线相互垂直；④各经线都相交于南北两极点；⑤太阳光线与晨昏线相互垂直；⑥晨昏线与各纬线既可垂直,也可斜交；与极圈内的各纬线还可相切、相离(出现极昼或极夜)；与赤道平分(即赤道与晨昏线的两交点经度相距180°—赤道昼夜平分)；与各经线既可斜交,也可重合；⑦太阳直射点永远位于南北回归线之间;晨昏线与纬线相切的点也永远位于极圈内；⑧晨昏线把相交的各纬线圈分为昼弧和夜弧(计算各纬度的昼夜长短即判断昼弧和夜弧的弧长),如果与各纬线垂直时则晨昏线必定通过南北两个极点,且该天昼夜平分。

⑷光照图上的数量关系各经线纬线的度数、各纬度的正午太阳高度角、各纬度的昼夜长短、各条经线的地方时和各时区的区时、各纬线的弧长大小、球面上各点的经纬度位置等。

⑸光照图上的动态变化地球公转过程中受黄赤交角的影响，太阳直射点在南北回归线之间移动，各地昼夜长短和正午太阳高度发生季节变化，南北极圈内产生极昼和极夜现象⑹光照图的类型平面图：赤道侧面光照图(昼夜、全昼、全夜、部分昼或部分夜)、极地光照图(全部、部分)、中纬地区上空斜视光照图；立体状图：真正的立体光照图较少,中纬地区上空斜视光照图有立体感；地图式光照图：通过一定的地球投影的经纬网地图上作出晨昏线的图。
