专题复习地球与地图(光照图的判读)

地球光照图的判读方法1.确定南北极①侧视图，通常是上北下南。

②从自转方向上看，逆时针自转为北极，顺时针自转为南极（北逆南顺）。

③从经度数排列上看，自转方向与东经度数由小到大的排列方向相同（或与西经度数由大到小的排列方向相同）。

2.确定东西经和东西向①以0°经线为基准线，按地球自转方向，由西经度转到东经度，即左西经，右东经。

②顺地球自转方向，度数依次增大为东经度，减小为西经度。

③同经度值，东经度值大的在东方，西经度值大的在西方。

④异经度值，则用两地东西经度之和的大小来辨认东西方位：a若两地经度和小于180度，则东经度的地点在东方，西经度的地点在西方；b若两地经度和大于180°，则西经度的地点在东方，东经度的地点在西方；c若两地经度之和等于180°，则两地分别位于正相对的经线上，说哪一点在东哪一点在西均可，此种情况比较不出东西方向。

即判断东西方向，首先选择劣弧段（两地间的差值小于180°的弧段），再按地球自西向东的自转方向确定方位。

3.确定晨昏线晨昏线就是太阳照射地表所形成的昼、夜半球的分界线。

它是由晨线、昏线组成，故又称晨昏圈。

如不考虑大阳光线的散射作用，晨昏圈为一圆（该圆面通过地心）并始终与太阳光线垂直。

①在日照图上，顺地球自转方向，由昼半球过渡到夜半球的分界线是昏线（图6BC），由夜半球过渡到昼半球的分界线是晨线（图5AC）。

②据昼夜半球判断：位于昼半球西部边缘与夜半球的分界线为晨线（图2AB），位于昼半球东部边缘与夜半球的分界线为昏线（图3AB）。

即：左夜为晨（晨线），右夜为昏（昏线）。

③晨昏圈始终平分地球（一半是昼，一半是夜）。

④晨昏圈是不断运动的。

⑤无论何时，晨昏线都是与太阳光线垂直的。

⑥晨昏线夹在两条纬线之间并和这条纬线相切，这两个切点的地方时分别是0时和12时，晨昏线被经过该切点的经线圈平分为昼弧和夜弧，且它们所在平面相互垂直，太阳直射切点所在昼半球的经线。

地理图形突破之二光照图的判读◆技能提升◆1.常见光照图日照图即光照图,是太阳光线照射在地球表面所形成的昼与夜的分布图。

常见光照图有侧视图、俯视图、矩形图、局部图和变式图等。

如下图所示:2.光照图判读三要素光照图的判读三要素是太阳光线、晨昏线和昼夜半球。

注意:并不是所有的光照图都具备这三个要素。

大多数图中并没有太阳光线,可以通过昼半球的分布推测太阳光线的来源;甚至有的图中没有标出昼夜半球的分布,仅已知某条线是晨昏线,这时就需要判读晨昏线,进而判断昼夜半球的分布。

3.光照图的判读方法光照图判读要抓住“点、线、面、角”的关系(1)两线——晨线、昏线①晨昏线:昼半球与夜半球的分界线。

晨昏线是球面大圆,与太阳光线垂直。

晨昏线上各地太阳高度为0°。

②晨线:由西向东,由夜半球进入昼半球的界线,如下图中。

③昏线:自西向东,由昼半球进入夜半球的界线,如右图中。

(2)六点——晨赤点、昏赤点、极昼切点、极夜切点、夜弧中点、昼弧中点光照图上的时间信息往往是隐藏着的,需要进行“挖掘”,关键在于找出并确定太阳光照图上重要的六个时间点,如下图所示:(3)点线关系①晨昏线与纬线相切于晨昏北(南)点。

晨昏线与赤道相互平分。

②只在春分日和秋分日时,晨昏线为南北走向,即晨昏线与经线圈重合(如图Ⅰ);太阳直射北半球时,晨线为西北—东南走向(如图Ⅱ中的AB),昏线为东北—西南走向;太阳直射南半球时,晨线为东北—西南走向,昏线为西北—东南走向。

③晨昏北点到北极点的纬度差=晨昏南点到南极点的纬度差=直射点到赤道的纬度差=直射点的纬度数。

④太阳直射点的纬度与晨昏线切点的纬度之和始终等于90°(互余)。

(4)面面关系①二至日时晨昏圈平面与赤道面的夹角为66°34'。

②二分日时晨昏圈平面与赤道面的夹角为90°。

晨昏圈平面与某一经线圈所在平面重合。

③地球公转轨道面始终与赤道面呈23°26'的夹角。

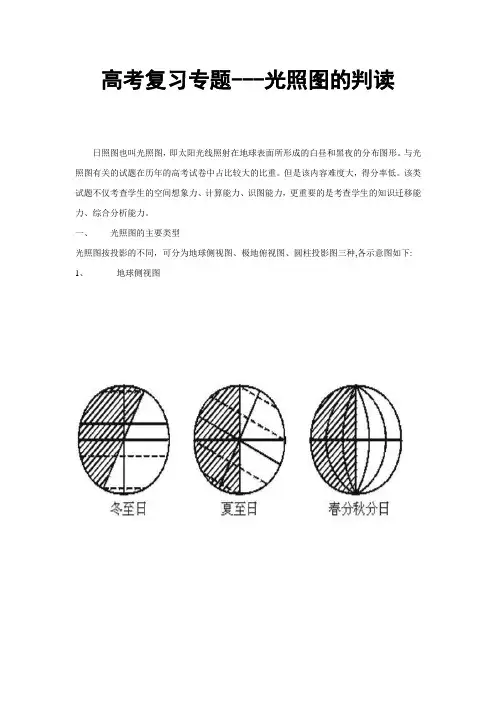

高考复习专题---光照图的判读日照图也叫光照图，即太阳光线照射在地球表面所形成的白昼和黑夜的分布图形。

与光照图有关的试题在历年的高考试卷中占比较大的比重。

但是该内容难度大，得分率低。

该类试题不仅考查学生的空间想象力、计算能力、识图能力，更重要的是考查学生的知识迁移能力、综合分析能力。

一、光照图的主要类型光照图按投影的不同，可分为地球侧视图、极地俯视图、圆柱投影图三种,各示意图如下: 1、地球侧视图2、极地俯视图3、圆柱投影图二、光照图的各种变式1、侧视图的各种变式2、俯视图的各种变式3、圆柱投影图的各种变式4、侧视图的变式以上各种变式图，把他们复原成完整的侧视图或者极地俯视图或者圆柱投影图，再按照完整图的思维方式考虑问题，就能顺利解决难题。

如下图的甲图（阴影部分表示黑夜）可恢复为乙图，不难看出甲图是已图极地俯视图的一部分，甲图所表示的晨昏线，1800经线上的时刻为18时，90W上的时刻为0时，北极圈内有极昼现象。

重点诠释光照图包含的逻辑关系非常复杂，需要思考的内容很多，主要有：1、南半球、北半球：2、晨线和昏线：3、节气和日期：4、太阳直射点的坐标：5、经度和纬度：6、地方时、区时、北京时间、日界线：7、太阳高度：8、昼夜长短：9、日出和日落：10、地球上两个不同日期的范围：11、与上述内容相关的气候、洋流、航运、生产活动等。

一、南北半球的确定对于侧视图或圆柱投影图，通常是上北下南；而对于俯视图，要根据地球的自转方向或经度的变化来判读南北半球。

下图中，地球自转方向为“南”（半球）顺（时针）北（半球）逆（时针）。

据此图可知甲为南半球、已为北半球。

从经度的排列看，东经度由西向东（顺着地球自转的方向），数值增大；西经度由西向东，数值减小。

下图中，1350E 至1800为东经度，地球自转方向有1350E 指向180，为逆时针方向，则改图是北半球的一部分。

二、晨昏线的确定1、晨昏线与经线，只有在春秋分日两天是重合的，其余时间都不重合，两者的夹角随季节的变化而变化，冬至日、夏至日最大，为230260。

高中地理光照图的判读规律高中地理光照图的判读规律总结如下：1、确定南北极：⑴、侧视图：一般说来，上北下南。

⑵、极视图：①、北半球逆时针、南半球顺时针方向自转。

②、自转方向与东经度增大方向一致，与西经度减小方向一致。

2、确定方向：⑴、经线指示东西方向(与自转方向一致为东，与自转方向相反为西)。

⑵、纬线指示南北方向(指向北极为北方，指向南极为南方)。

3、确定经线和纬线：⑴、数字往自转方向增大的是东经。

⑵、数字往自转方向减小的是西经。

⑶、数字往北极方向增大的是北纬。

⑷、数字往南极方向增大的是南纬。

⑸、东西两半球分界线为西经20和东经160。

⑹、西经20往东为东半球，以西为西半球，东经160则正相反。

4、确定晨线和昏线：晨昏线(圈)是昼半球与夜半球的分界线。

⑴、顺着地球自转方向，由昼夜为昏线。

⑵、顺着地球自转方向，由夜昼为晨线。

5、确定日期和季节：⑴、北极圈内极昼，或南极圈内极夜为夏至日，日期为6月22日。

⑵、南极圈内极昼，或北极圈内极夜为冬至日，日期为12月22日。

⑶、晨昏线(圈)与经线重合，或北极、南极无极昼极夜为春分或秋分，日期分别为3月21日或9月23日。

6、确定太阳直射点的位置：在一天中，太阳依次直射南北回归线之间的某条纬线上的点，但在某时刻只能直射其中一点。

A、直射的经线：⑴、太阳直射点的经度是平分昼半球经线的度数，也就是地方时为12点的经线。

⑵、平分夜半球的经线，地方时为0点，在地球上与该经线背对的那条经线地方时为12点。

B、直射的纬线：⑴、北极圈内极昼或南极圈内极夜，太阳直射北回归线。

⑵、南极圈内极昼或北极圈内极夜，太阳直射南回归线。

⑶、晨昏线过南北极点，或晨昏线(圈)与某一条经线圈重合，太阳直射赤道。

⑷、北半球昼长夜短，直射点位于北半球，南半球昼长夜短，直射点位于南半球。

全球昼夜平分，直射点在赤道。

7、确定地方时：确定地方时，一般要参考下列几点的地方时。

⑴、晨线与赤道交点的地方时为6点，该点所在经线的地方时都为6点。

潍坊滨海中学高三二轮复习地理学案专题二——宇宙中的地图、地球运动、光照图的判读2009.4.10一、人类认识的宇宙1、天体系统总星系2、太阳系及组成二、地球上有生命物质的条件宇宙原因（外因）气温地球自身条件（内因） 大气水三、太阳系概况1、太阳（1）太阳大气的主要成分为氢和氦（2）太阳能能量来源为氦聚变反应（3）太阳辐射的意义（4）太阳大气分层——光球、色球、日冕（5）太阳活动及对地球的影响①主要的太阳活动类型②太阳活动的影响2、太阳系（1）概念：识别九大行星（2）九大行星的结构及运动特征四、太阳、地球与月球的关系大、小潮。

银河系——太阳系——地月系 河外星系稳定的太阳光照 安全的空间运行轨道如果地球周围不存在大气层，将会发生哪些现象？●无流星、极光现象；●声音无法传播；●无天气现象；●白天天空不再是蓝色而是黑色五、人类对宇宙的新探索航天基地的建设条件：1、纬度：纬度低，地球自转线速度大，可充分利用地球自转惯性，从而节省燃料和成本；2、天气：晴天多，有利发射；3、国防安全：如建于山区、沙漠地区、地广人稀的地区；4、地形：较为开阔、平坦；5、交通便利例如：如“神七”的发射及回收：发射地在酒泉，有利的条件是：气候干旱、大气透明度好；着陆点选在内蒙古，其考虑的主要因素是沙质草原，地势平坦，人口稀少，河流少；升空过程中大气温度变化是：；返回下降至80km（大气中间层）左右，与大气产生剧烈摩擦，外表变成一团火球，周围产生等离子体形成电磁屏障，进入“黑障区”，地面与飞船失去联系。

六、同步卫星（线速度、角速度）七、地球的自转极地图中确定1、自西向东 公转图中的方向绘制各种变形图中的方向确定2、周期——太阳日、恒星日的区别3、速度4、运动物体偏转规律（南半球左偏、北半球右偏、赤道无偏向）对地球的影响（1）气旋、反气旋的水平气流（2）三圈环流的产生：高低纬受热不均和地转偏向力（3）季风东亚南亚（4）洋流——地转偏向力（海陆轮廓以及大气运动、近地面风带、密度差异）（5）河流两岸河流向外流，从而判断—— 半球5、昼夜更替：与极昼的区别八、地球的公转1、轨道中的近日点和远日点与二分二至日的关系（标出近日点、远日点、二分二至点、地球的自转公转方向）角速度 规律 线速度 规律2、速度、规律与自转规律对照3、周期：回归年、恒星年在公转轨道中如何体现4、四季产生原因：黄赤交角地轴指向不变5、黄赤交角变大或变小与五带范围的变化6、昼夜与太阳高度的关系各地昼夜状态可用太阳高度表示，太阳高度的日变化周期也就是昼夜更替周期为一个太阳日，一天最大太阳高度为地方时正午12时，最小为24时7、昼夜长短的变化规律思考：（1）太阳直射海口时海口是一年中昼最长的时间么？当金边物体影子最短时该地昼最长，对么？（2）北半球昼开始变长的时间为：北半球夜开始变长的时间为：注意联系直射点：九、正午太阳高度的变化1、规律：纬度变化规律和季节变化规律2、全球的正午太阳高度就是指地方时12时的那条经线上的太阳高度角的分布同一条纬线上正午太阳高度角是相同的3、影子问题（1）正午影子①太阳直射无影子，影子的长短反映了正午太阳高度角的大小②回归线之间的影子——绘制二分二至日的回归线之间特殊点的影子③回归线以外的影子（2）正午影子延伸①室内采光②楼距③太阳能问题：在西藏35°N的地方安装太阳能热水器，要获得最佳效果④吸热板与楼面夹角调整幅度为：（3）全天日影日出日落时的影子：取决于太阳的日出日落方向十、光照图的判断方法1、确定晨昏线（1）确定晨线和昏线：顺着地球自转的方向，由昼进入夜的分界线为昏线，反之为晨线。

如何判读地球太阳光照图太阳光照图表示太阳光照射地球表面情况图，它可以在经纬网上绘制，也可在地球公转图上绘制，判读综合性强、跨度大，是高中地理第一单元知识重点，也是高考必考内容之一。

地球光照图有三种形式：极视图、侧视图、变式图，在各种图形上判断日期的方法是观察各条纬线昼夜长短的状况和极昼极夜的范围。

一、极地投影图的判读1、根据地球自转确定南北极地球自转是自西向东，在北极上空俯视为逆时针方向，而在南极上空俯视为顺时针方向，所以图1、图2是以北极为中心的投影图，图3、图4是以南极为中心的投影图。

2、根据晨昏线与极圈相切情况确定节气若晨昏线与北极圈相切且北极圈为极昼（如图1），或者晨昏线与南极圈相切且南极圈内为极夜（如图4），则为6月22日即北半球夏至日；若晨昏线与北极圈相切且北极圈内为极夜（如图2），或者晨昏线与南极圈相切且南极圈内为极昼（如图3），则为12月22日即北半球冬至日；若晨昏线与经线重合（如图5），全球昼夜平分，这时是3月21日或9月23日，即北半球春分或秋分日，南半球节气与北半球相反。

3、根据地球自转确定东西经度图1、图2地球逆时针方向旋转，图3、图4、图5地球顺时针方向旋转，根据自转箭头指东原则，以0°经线为基准，顺地球自转方向增大为东经度，反之为西经度（如图中FB为东经度，EA为西经度）。

经线指示南北方向，同一经线上的两点，呈正南正北方向，在北极为中心的投影图上，沿任意经线向中心走都是北方，反之是南方。

纬线指示东西方向，同一纬线上的两点呈正东正西方向，顺地球自转方向为正东，反之为正西（如图1-5中的C点、D点，D点位于C 点的正东方向）。

4、找太阳直射点的位置太阳直射点的纬度位置可根据日期来确定，冬至日太阳直射南回归线即23°26′S（如图2、图3），夏至日太阳直射北回归线即23°26′N（如图1、图4），春秋二分太阳直射赤道即0°（如图5）。

第一讲地球运动及光照图的判断一、关于地图运动图标题目的类型及解题技巧（一）、视点图的分类及判读1.赤道视图：是指以赤道上某一点上空俯视的地球示意图。

在该种地图上，首先要找到关键的隐藏的已知条件，在本部分隐藏的已知条件主要有：赤道上昼夜平分，昼长为12小时，日出、日落地方时分别是6时和18时；地球自西向东自转，在图上表现为是自左向右。

春、秋分日赤道上的正午太阳高度为90°，晨昏线（圈）与赤道垂直且与某一经线（圈）重合通过南北极点；其它时间，晨昏线与赤道斜交，南、北极点一个在昼半球，一个在夜半球。

解题步骤是：先借助昼夜半球、地球自转方向确定晨昏线是晨线还是昏线；再根据晨昏线与赤道的交点确定地方时为6点或18点（晨线与赤道的交点为6点，昏线与赤道的交点为18点）；根据题目所给信息排列经线度数，从而完成题目要求。

【例题解析】（2004·江苏）读右图（阴影部分为夜半球），回答（1）～（2）题。

（1）若此刻西半球为夜半球，太阳直射点的经度是（）A．东经70° B．东经90°C．西经70° D．西经110°（2）此日在（）A．3月21日前后 B．6月22日前后 C．9月23日前后 D．12月22日前后2.极点视图：是指在南、北两极上空的俯视的地球示意图，在该类图上，纬线表现为同心圆，经线为放射状。

在该图上主要的隐藏已知条件主要有：大圆为赤道；地球的自转方向表现为北逆南顺的时针方向；春秋分日晨昏线为一线段且平分该图的纬线圈，极点为晨线和昏线的交点；其它日期晨昏线表现为与某一纬线相切的半圆弧，切点即为晨线与昏线的交点，其地方时刻为0点或12点。

阅读该类地图，首先要确定南北极或自转方向；其次根据题目所给信息确定经线度数；再根据晨昏线与纬线相切的切点，确定时间为12点或0点（在图中极点为极夜为12点，若极点为极昼则为0点），或根据晨昏线与赤道交点，确定6点或18点所在经线；最后根据题目的其它信息要求进行解析。
