高三地理复习精品课件16：2.3微专题——光照图的判读与应用

(3)看“移动”，定变化 太阳直射点的移动方向，决定昼夜长短的变化趋势， 纬度的高低决定昼夜长短的变化幅度。太阳向哪个半 球(南、北)移动，哪个半球昼将变长，夜将变短；且 纬度越高，昼夜长短的变化幅度越大。(如图示)
5．判断季节和日期 (1)利用北半球昼夜长短：昼长夜短或北极附近有极昼 现象，则为北半球夏半年，反之为冬半年；若昼夜等长， 则为春分日或秋分日。 (2)特殊日期的判定 ①晨昏线与经线重合(或晨昏线经过极点)，为3月21日 或9月23日前后。
2．经纬网展开投影图 矩形投影图是将南北极点、南北极圈、南北回归线放大 到与赤道一样长，它与实际图相比有很大的变形，离赤道 越远，变形越大。判读此类图的关键是晨昏线、极昼极夜 和赤道上的日出(6时)日落(18时)时间等。
3．光照局部图 解题时把图像补充完整可降低解题难度。
[对点演练] 下图中ABC为昏线，且与极圈相切。读图完成1～2题。
⑦根据特殊节气，二分日直射赤道，夏至日直射北回归 线，冬至日直射南回归线。
(2)确定太阳直射的经线 ①根据时间推算，地方时为12时的经线，即为直射经 线。 ②中线判断法：昼半球的中央经线即为太阳直射经线。 ③影长为零的直立物体所在经线。
3．推断地方时 主要有四个隐含时间，如图所示：
(1)AC弧为晨线，晨线与赤道交点A所在经线AS上地方 时为6时，因为赤道上任何地点均昼夜等长；BC弧为昏线 ，昏线与赤道交点B所在经线BS上地方时为18时。
(2017·温州十校联考)下图中L为北半球某一纬线，K为 晨昏线，晨线与昏线分别交L于M、N。据此回答第5题。
5．若L位于中纬度地区，L、K所包围的面积(阴影部分 )达到最大时( )
A．南亚进入干热季节 B．北京正值“香山红叶” C．福建进入台风多发季节 D．澳大利亚西北草原葱绿
【解析】 L位于中纬度地区，L、K所包围的阴影面积 达到最大时，正是北半球夏季，福建进入台风多发季节， 南亚进入雨季；北京“香山红叶”出现在秋季；澳大利亚 西北草原葱绿出现在南半球夏季(即北半球冬季)。
(2)昼半球的中央经线SE上地方时为12时；夜半球的中 央经线SCF上地方时为0时。
4．推断昼夜长短 (1)看弧长，定长短 晨昏线把经过的纬线圈分割成昼弧与夜弧，所求地所在 的纬线圈上，若昼弧长于夜弧，则昼长夜短；反之昼短夜 长。赤道上全年昼夜等长。(如图示)
(2)看“位置”，定状况 太阳直射点的位置决定昼夜长短的状况。太阳直射在哪 个半球(南、北半球)，哪个半球昼长夜短，且越向该半球 的高纬度地区白昼时间越长。(如图示)
②晨昏线与极圈相切，若北极圈内为极夜，则为12月22 日前后；若北极圈内为极昼，则为6月22日前后。
1．日期相同的经度范围是( )
A．20°W～160°E°～180°
D．90°W～90°E
2．下列判断正确的是( )
A．地球公转接近近日点
B．北京正午太阳高度达一年中最小值
C．美国纽约昼短夜长
D．南非开普敦河流正值汛期
【解析】 第1题，ABC为昏线，太阳直射北回归线，B 点地方时为18时，即90°W地方时为18时，计算可知，0°经 线地方时为0时，此时180°经线和0°经线将全球划分为两个 日期。第2题，根据上题判断，太阳直射点在北回归线上 ，此时应为北半球夏至日，地球公转接近远日点；北京正 午太阳高度达一年中最大值；美国纽约位于北半球，昼长 夜短；南非开普敦属于南半球地中海气候，为冬季多雨期 ，河流正值汛期。
第6讲 微专题——光照图的判读与应用 光照图的判读与应用这一内容在高考中出现频率极高， 几乎每年必考，多以选择题形式出现。此类题目一般结合 时事、生活应用等，利用光照图不同季节、不同时间的特 点来判断晨昏线及其应用、确定太阳直射点、判断昼夜长 短、计算时间和正午太阳高度等。
主题一 常见光照图的类型 [核心突破]
(5)与节气结合：3月21日至9月23日(春分到秋分)，有极 昼的为北半球，有极夜的为南半球。
2．确定太阳直射点的位置 (1)确定直射纬度 ①作图确定：过地心的太阳光线与赤道平面的夹角。
②平面图读图确定：晨昏线所在平面与赤道交点所在经 线与晨昏线的夹角。
③影长为零的直立物体所在纬线。 ④出现极昼或极夜的纬度和太阳直射点所在的纬度互 余。 ⑤极点的太阳高度等于太阳直射点的纬度数。 ⑥根据(正午太阳高度)公式H＝90°－纬度差。如下图， 已知某地纬度φ和该地正午太阳高度Hφ，求太阳直射纬度 δ：
【答案】 1.C 2.D
如图，有一架飞机在当地时间7月1日5时从旭日东升的 A机场起飞，沿纬线向东飞行，一路上阳光普照，降落到B 机场正值日落，据此完成3～4题。
3．这一天地球的光照图(阴影为黑夜)可能是下图中的 ()
4．飞机到达B机场时，新一天约占全球范围的( ) A．7/24 B．15/24 C．19/24 D．17/24 【解析】 第3题，由材料可知，当地时间为7月1日5时 ，A地旭日东升，可求出昼长为(12－5)×2＝14小时，因此 昼长夜短，而四幅图中能表示北半球昼长夜短的只有①。 第4题，A、B在同一条纬线上，昼长相等。飞机到达B机 场时，正好是日落时间，为19时，可以算出0时为45°W。 由45°W向东至180°共经历225°，占全球360度的15/24。 【答案】 3.A 4.B
【答案】 C
主题二 光照图的判读原理与方法 [核心突破]
1．确定南、北半球或南、北极点 (1)侧面图：通常是上北下南。 (2)极点俯视图：据地球自转方向(南顺北逆)判断。
(3)经度数变化：自西向东，东经不断增大，西经不断 减小，进而结合上图判读。
(4)纬度数变化：纬度数向北增大为北纬，纬度数向北 减小为南纬。
光照图由于观察角度不同，其在平面上的投影也就不 同，最常见的光照图有侧视图、俯视图、经纬网展开投影 图、光照局部图等。

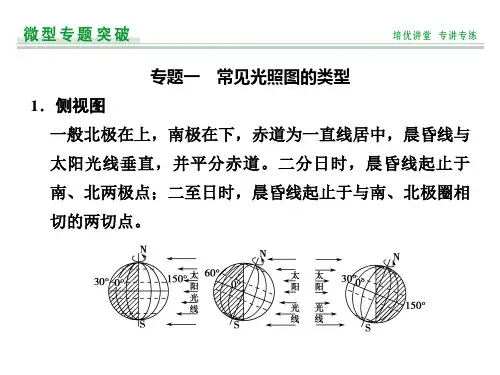

1．侧视图和俯视图
侧视图为由赤道上空观察到的晨昏线投影图；俯视图为 由极地上空观察到的晨昏线投影图。观察点既不在赤道上 空，也不在极地上空，观察到的晨昏线投影图为斜侧(俯) 视图。
