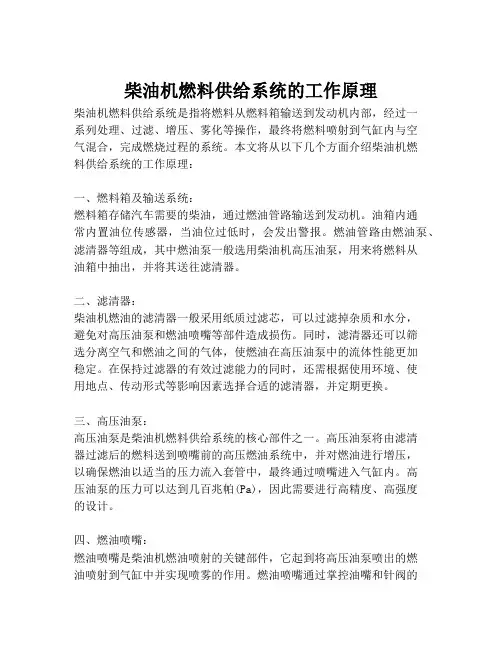

柴油机燃料供给系统的工作原理柴油机燃料供给系统是指将燃料从燃料箱输送到发动机内部，经过一系列处理、过滤、增压、雾化等操作，最终将燃料喷射到气缸内与空气混合，完成燃烧过程的系统。
本文将从以下几个方面介绍柴油机燃料供给系统的工作原理：一、燃料箱及输送系统：燃料箱存储汽车需要的柴油，通过燃油管路输送到发动机。
油箱内通常内置油位传感器，当油位过低时，会发出警报。
燃油管路由燃油泵、滤清器等组成，其中燃油泵一般选用柴油机高压油泵，用来将燃料从油箱中抽出，并将其送往滤清器。
二、滤清器：柴油机燃油的滤清器一般采用纸质过滤芯，可以过滤掉杂质和水分，避免对高压油泵和燃油喷嘴等部件造成损伤。
同时，滤清器还可以筛选分离空气和燃油之间的气体，使燃油在高压油泵中的流体性能更加稳定。
在保持过滤器的有效过滤能力的同时，还需根据使用环境、使用地点、传动形式等影响因素选择合适的滤清器，并定期更换。
三、高压油泵：高压油泵是柴油机燃料供给系统的核心部件之一。
高压油泵将由滤清器过滤后的燃料送到喷嘴前的高压燃油系统中，并对燃油进行增压，以确保燃油以适当的压力流入套管中，最终通过喷嘴进入气缸内。
高压油泵的压力可以达到几百兆帕(Pa)，因此需要进行高精度、高强度的设计。
四、燃油喷嘴：燃油喷嘴是柴油机燃油喷射的关键部件，它起到将高压油泵喷出的燃油喷射到气缸中并实现喷雾的作用。
燃油喷嘴通过掌控油嘴和针阀的喷油压力、流量、喷雾角度和喷射时机，可有效控制燃油的喷洒量和喷洒效果。
在选择燃油喷嘴时，需根据气门和气缸间距、机油温度、电功率以及燃咳泵的最高压力等参数综合考虑。
五、进气管：进气管内空气流速随着柴油机的转速变化而变化。
发动机的加速速度越快，产生的气流就越强。
为满足不同工况下的燃油喷洒需求，需要根据柴油机不同的工况（如负荷大小、转速、环境温度等）设置不同的进气管。
同时，为了防止空气污染和保护燃油系统，进气管上还装有一个空气滤清器。
到此为止，我们完成了对柴油机燃料供给系统的介绍。

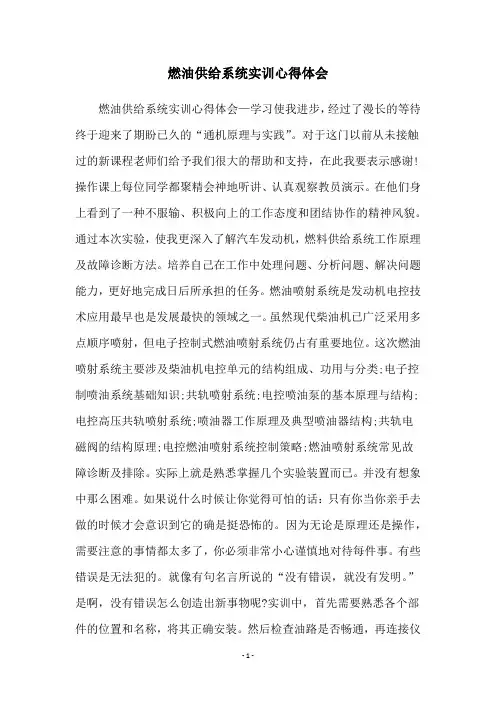

燃油供给系统实训心得体会燃油供给系统实训心得体会—学习使我进步，经过了漫长的等待终于迎来了期盼已久的“通机原理与实践”。
对于这门以前从未接触过的新课程老师们给予我们很大的帮助和支持，在此我要表示感谢!操作课上每位同学都聚精会神地听讲、认真观察教员演示。
在他们身上看到了一种不服输、积极向上的工作态度和团结协作的精神风貌。
通过本次实验，使我更深入了解汽车发动机，燃料供给系统工作原理及故障诊断方法。
培养自己在工作中处理问题、分析问题、解决问题能力，更好地完成日后所承担的任务。
燃油喷射系统是发动机电控技术应用最早也是发展最快的领域之一。
虽然现代柴油机已广泛采用多点顺序喷射，但电子控制式燃油喷射系统仍占有重要地位。
这次燃油喷射系统主要涉及柴油机电控单元的结构组成、功用与分类;电子控制喷油系统基础知识;共轨喷射系统;电控喷油泵的基本原理与结构;电控高压共轨喷射系统;喷油器工作原理及典型喷油器结构;共轨电磁阀的结构原理;电控燃油喷射系统控制策略;燃油喷射系统常见故障诊断及排除。
实际上就是熟悉掌握几个实验装置而已。
并没有想象中那么困难。
如果说什么时候让你觉得可怕的话：只有你当你亲手去做的时候才会意识到它的确是挺恐怖的。
因为无论是原理还是操作，需要注意的事情都太多了，你必须非常小心谨慎地对待每件事。
有些错误是无法犯的。
就像有句名言所说的“没有错误，就没有发明。
”是啊，没有错误怎么创造出新事物呢?实训中，首先需要熟悉各个部件的位置和名称，将其正确安装。
然后检查油路是否畅通，再连接仪器调整参数。
将被测量值和标准值比较，找出差异或波动范围。
如果超出允许的公差范围，则产生故障。
在检修故障过程中，要求严格按照维修规程进行，即有关部件需拆卸，电气线路和信号线路等均不能乱拉乱扯，要小心地进行插拔，避免损坏接口。
最后进行试验，对照说明书进行全面的检测，检测合格后就要交回实训报告了。
虽然刚开始实训的时候有一定的压力，但经过两天的磨练，慢慢适应了。

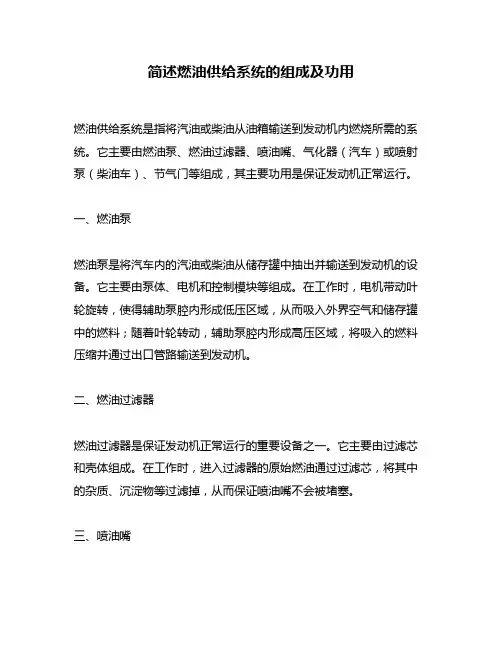

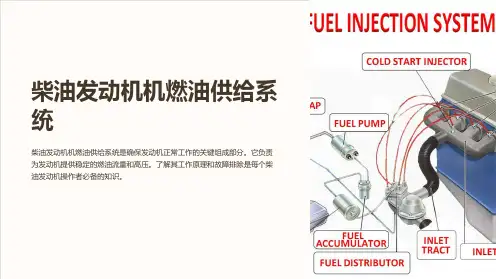

简述燃油供给系统的组成及功用燃油供给系统是指将汽油或柴油从油箱输送到发动机内燃烧所需的系统。
它主要由燃油泵、燃油过滤器、喷油嘴、气化器（汽车）或喷射泵（柴油车）、节气门等组成，其主要功用是保证发动机正常运行。
一、燃油泵燃油泵是将汽车内的汽油或柴油从储存罐中抽出并输送到发动机的设备。
它主要由泵体、电机和控制模块等组成。
在工作时，电机带动叶轮旋转，使得辅助泵腔内形成低压区域，从而吸入外界空气和储存罐中的燃料；随着叶轮转动，辅助泵腔内形成高压区域，将吸入的燃料压缩并通过出口管路输送到发动机。
二、燃油过滤器燃油过滤器是保证发动机正常运行的重要设备之一。
它主要由过滤芯和壳体组成。
在工作时，进入过滤器的原始燃油通过过滤芯，将其中的杂质、沉淀物等过滤掉，从而保证喷油嘴不会被堵塞。
三、喷油嘴喷油嘴是将燃料喷入发动机内部的设备。
它主要由电磁铁、喷孔和阀门组成。
在工作时，电磁铁受到控制模块的指令后，会打开阀门，使得燃料通过喷孔进入发动机内部，并形成细小雾状颗粒，从而保证燃料能够充分混合并燃烧。
四、气化器（汽车）或喷射泵（柴油车）气化器是汽车中常用的一种供油方式。
它主要由浮子室、节流阀和加速泵等组成。
在工作时，浮子室内的液位随着汽车行驶而变化，从而改变节流阀的开度；同时加速泵会将空气压缩并注入浮子室中，促使液体向节流阀方向流动，并通过节流阀进入发动机内部。
而柴油车则采用了喷射泵来供给燃料。
它主要由泵体、凸轮和喷油嘴组成。
在工作时，凸轮带动柱塞上下运动，使得燃料被压缩并通过喷油嘴喷入发动机内部。
五、节气门节气门是控制发动机转速和功率的重要设备之一。
它主要由节气门阀体、传感器和控制模块等组成。
在工作时，控制模块会根据车速、油门踏板的位置等参数，调整节气门的开度，从而控制发动机的转速和功率输出。
总之，燃油供给系统是汽车中不可或缺的一个系统。
它通过将燃料输送到发动机内部，并保证其能够充分混合并燃烧，从而保证了发动机正常运行。

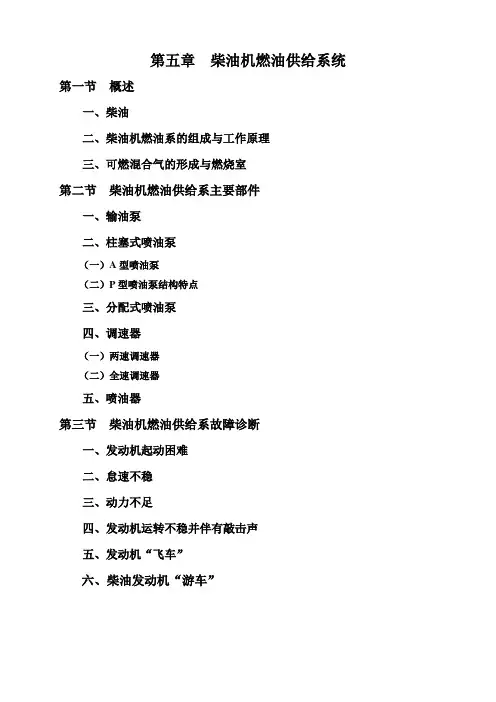

第一节概述一、柴油二、柴油机燃油系的组成与工作原理三、可燃混合气的形成与燃烧室第二节柴油机燃油供给系主要部件一、输油泵二、柱塞式喷油泵（一）A型喷油泵（二）P型喷油泵结构特点三、分配式喷油泵四、调速器（一）两速调速器（二）全速调速器五、喷油器第三节柴油机燃油供给系故障诊断一、发动机起动困难二、怠速不稳三、动力不足四、发动机运转不稳并伴有敲击声五、发动机“飞车”六、柴油发动机“游车”学习目标：●能正确叙述柴油机燃油供给系统的组成与工作原理。
