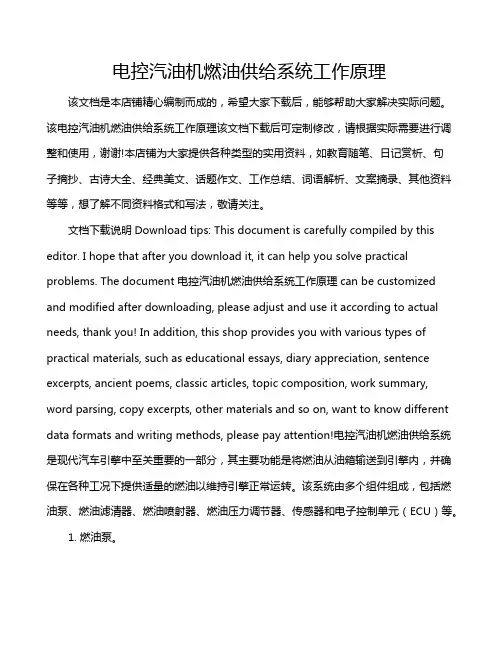

电控汽油机燃油供给系统工作原理该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

该电控汽油机燃油供给系统工作原理该文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注。

文档下载说明Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document 电控汽油机燃油供给系统工作原理can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!电控汽油机燃油供给系统是现代汽车引擎中至关重要的一部分，其主要功能是将燃油从油箱输送到引擎内，并确保在各种工况下提供适量的燃油以维持引擎正常运转。

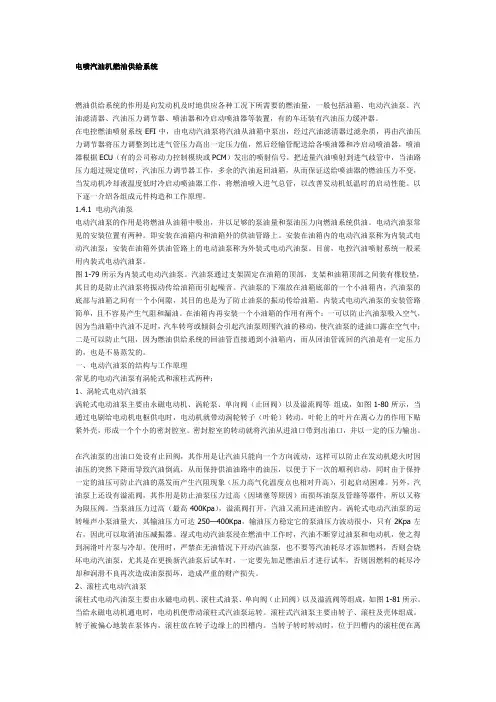

电喷汽油机燃油供给系统燃油供给系统的作用是向发动机及时地供应各种工况下所需要的燃油量，一般包括油箱、电动汽油泵、汽油滤清器、汽油压力调节器、喷油器和冷启动喷油器等装置，有的车还装有汽油压力缓冲器。

在电控燃油喷射系统EFI中，由电动汽油泵将汽油从油箱中泵出，经过汽油滤清器过滤杂质，再由汽油压力调节器将压力调整到比进气管压力高出一定压力值，然后经输管配送给各喷油器和冷启动喷油器，喷油器根据ECU（有的公司称动力控制模块或PCM）发出的喷射信号，把适量汽油喷射到进气歧管中，当油路压力超过规定值时，汽油压力调节器工作，多余的汽油返回油箱，从而保证送给喷油器的燃油压力不变，当发动机冷却液温度低时冷启动喷油器工作，将燃油喷入进气总管，以改善发动机低温时的启动性能。

以下逐一介绍各组成元件构造和工作原理。

1.4.1 电动汽油泵电动汽油泵的作用是将燃油从油箱中吸出，并以足够的泵油量和泵油压力向燃油系统供油。

电动汽油泵常见的安装位置有两种。

即安装在油箱内和油箱外的供油管路上。

安装在油箱内的电动汽油泵称为内装式电动汽油泵；安装在油箱外供油管路上的电动油泵称为外装式电动汽油泵。

目前，电控汽油喷射系统一般采用内装式电动汽油泵。

图1-79所示为内装式电动汽油泵。

汽油泵通过支架固定在油箱的顶部，支架和油箱顶部之间装有橡胶垫，其目的是防止汽油泵将振动传给油箱而引起噪音。

汽油泵的下端放在油箱底部的一个小油箱内，汽油泵的底部与油箱之间有一个小间隙，其目的也是为了防止油泵的振动传给油箱。

内装式电动汽油泵的安装管路简单，且不容易产生气阻和漏油。

在油箱内再安装一个小油箱的作用有两个：一可以防止汽油泵吸入空气，因为当油箱中汽油不足时，汽车转弯或倾斜会引起汽油泵周围汽油的移动，使汽油泵的进油口露在空气中；二是可以防止气阻，因为燃油供给系统的回油管直接通到小油箱内，而从回油管流回的汽油是有一定压力的，也是不易蒸发的。

一、电动汽油泵的结构与工作原理常见的电动汽油泵有涡轮式和滚柱式两种：1、涡轮式电动汽油泵涡轮式电动油泵主要由永磁电动机、涡轮泵、单向阀（止回阀）以及溢流阀等组成，如图1-80所示，当通过电刷给电动机电枢供电时，电动机就带动涡轮转子（叶轮）转动。

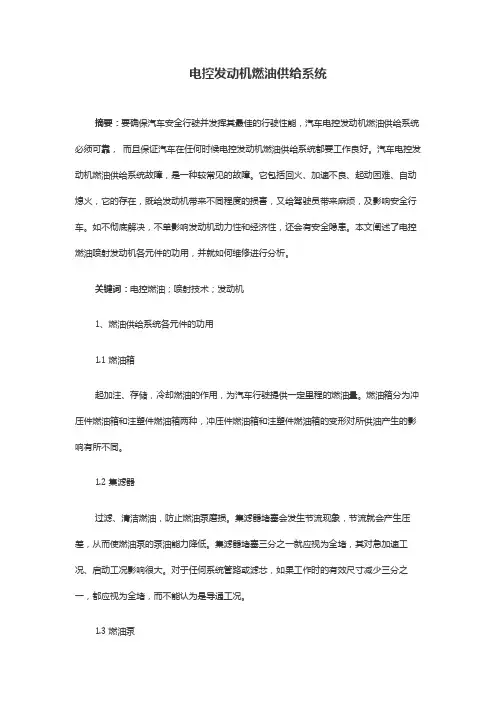

电控发动机燃油供给系统摘要：要确保汽车安全行驶并发挥其最佳的行驶性能，汽车电控发动机燃油供给系统必须可靠，而且保证汽车在任何时候电控发动机燃油供给系统都要工作良好。

汽车电控发动机燃油供给系统故障，是一种较常见的故障。

它包括回火、加速不良、起动困难、自动熄火，它的存在，既给发动机带来不同程度的损害，又给驾驶员带来麻烦，及影响安全行车。

如不彻底解决，不单影响发动机动力性和经济性，还会有安全隐患。

本文阐述了电控燃油喷射发动机各元件的功用，并就如何维修进行分析。

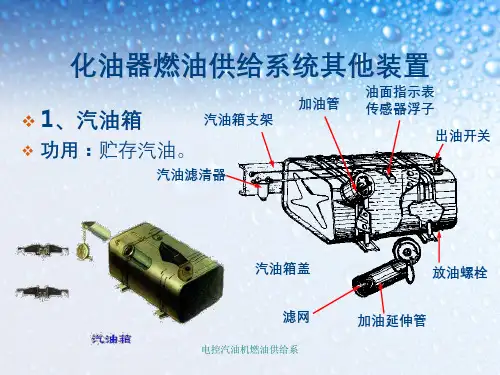

关键词：电控燃油；喷射技术；发动机1、燃油供给系统各元件的功用1.1燃油箱起加注、存储，冷却燃油的作用，为汽车行驶提供一定里程的燃油量。

燃油箱分为冲压件燃油箱和注塑件燃油箱两种，冲压件燃油箱和注塑件燃油箱的变形对所供油产生的影响有所不同。

1.2集滤器过滤、清洁燃油，防止燃油泵磨损。

集滤器堵塞会发生节流现象，节流就会产生压差，从而使燃油泵的泵油能力降低。

集滤器堵塞三分之一就应视为全堵，其对急加速工况、启动工况影响很大。

对于任何系统管路或滤芯，如果工作时的有效尺寸减少三分之一，都应视为全堵，而不能认为是导通工况。

1.3燃油泵提供充足流量的燃油，使燃油系统建立油压（产生压力的原因）。

保证发动机不同工况时需要的充分燃油。

燃油泵由直流电机、液压泵、安全阀和单向阀组成。

对于燃油泵直流电机，功率=电压×电流。

对于燃油泵液压泵，功率=压力×流量。

所以，通过测量电流看电流大小及变化状态的方法，以及测量流量看单位时间内流量多少及变化状态的方法可以确定燃油泵的好坏。

燃油泵为系统建立油压，提供流量，油压大小取决于系统和负载。

安全阀限定压力值反映的是燃油泵泵油能力的大小，是燃油泵电机提供的最高压力。

燃油供给系统正常工作时，安全阀不打开；系统堵塞时，安全阀打开，提供小循环回路，保护燃油泵。

燃油泵出口安装有一个单向阀，它使燃油供给系统拥有一定的残余压力，防止产生气阻，易于下次启动。
