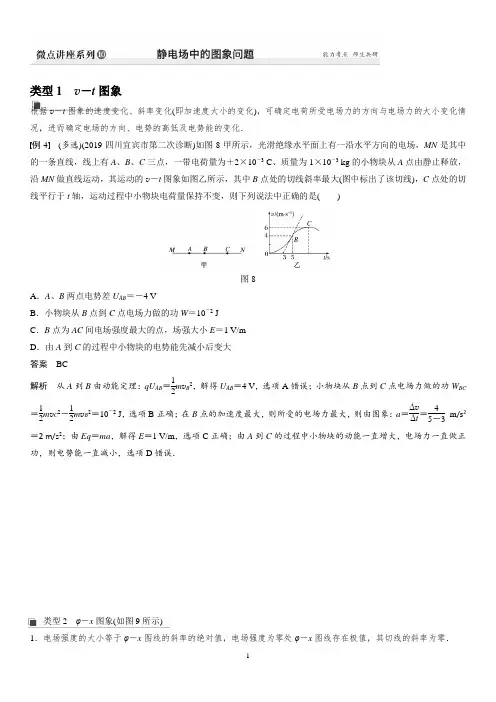

类型1v－t图象根据v－t图象的速度变化、斜率变化(即加速度大小的变化)，可确定电荷所受电场力的方向与电场力的大小变化情况，进而确定电场的方向、电势的高低及电势能的变化．例4(多选)(2019·四川宜宾市第二次诊断)如图8甲所示，光滑绝缘水平面上有一沿水平方向的电场，MN是其中的一条直线，线上有A、B、C三点，一带电荷量为＋2×10－3 C、质量为1×10－3 kg的小物块从A点由静止释放，沿MN做直线运动，其运动的v－t图象如图乙所示，其中B点处的切线斜率最大(图中标出了该切线)，C点处的切线平行于t轴，运动过程中小物块电荷量保持不变，则下列说法中正确的是()图8A．A、B两点电势差U AB＝－4 VB．小物块从B点到C点电场力做的功W＝10－2 JC．B点为AC间电场强度最大的点，场强大小E＝1 V/mD．由A到C的过程中小物块的电势能先减小后变大答案BC解析从A到B由动能定理：qU AB＝12m v B2，解得U AB＝4 V，选项A错误；小物块从B点到C点电场力做的功W BC＝12m v C2－12m v B2＝10－2 J，选项B正确；在B点的加速度最大，则所受的电场力最大，则由图象：a＝ΔvΔt＝45－3m/s2＝2 m/s2；由Eq＝ma，解得E＝1 V/m，选项C正确；由A到C的过程中小物块的动能一直增大，电场力一直做正功，则电势能一直减小，选项D错误．类型2φ－x图象(如图9所示)1．电场强度的大小等于φ－x图线的斜率的绝对值，电场强度为零处φ－x图线存在极值，其切线的斜率为零．2．在φ－x 图象中可以直接判断各点电势的大小，并可根据电势大小关系确定电场强度的方向．图93．在φ－x 图象中分析电荷移动时电势能的变化，可用W AB ＝qU AB ，进而分析W AB 的正负，然后作出判断． 4．在φ－x 图象中可以判断电场类型，如图10所示，如果图线是曲线，则表示电场强度的大小是变化的，电场为非匀强电场；如果图线是倾斜的直线，则表示电场强度的大小是不变的，电场为匀强电场．图105．在φ－x 图象中可知电场强度的方向，进而可以判断电荷在电场中的受力方向．例5 (多选)(2019·山东聊城市二模)两电荷量分别为q 1和q 2的点电荷固定在x 轴上的A 、B 两点，两点电荷连线上各点电势φ随坐标x 变化的关系图象如图11所示，其中P 点电势最高，且x AP <x PB ，则( )图11A ．q 1和q 2都是负电荷B ．q 1的电荷量大于q 2的电荷量C ．在A 、B 之间将一负点电荷沿x 轴从P 点左侧移到右侧，电势能先减小后增大D ．一点电荷只在电场力作用下沿x 轴从P 点运动到B 点，加速度逐渐变小 答案 AC解析 由题图知，越靠近两点电荷，电势越低，则q 1和q 2都是负电荷，故A 项正确；φ－x 图象的斜率表示电场强度，则P 点场强为零，据场强的叠加知两点电荷在P 处产生的场强等大反向，即k q 1x 2AP ＝k q 2x 2BP ，又x AP <x PB ，所以q 1的电荷量小于q 2的电荷量，故B 项错误；由题图知，在A 、B 之间沿x 轴从P 点左侧到右侧，电势先增加后减小，则负点电荷的电势能先减小后增大，故C 项正确；φ－x 图象的斜率表示电场强度，则沿x 轴从P 点运动到B 点场强逐渐增大；据a ＝qEm 可知，电荷只在电场力作用下沿x 轴从P 点运动到B 点，加速度逐渐增大，故D 项错误．1．E－x图象反映了电场强度随位移变化的规律，E>0表示电场强度沿x轴正方向；E<0表示电场强度沿x轴负方向．2．在给定了电场的E－x图象后，可以由图线确定电场强度、电势的变化情况，E－x图线与x轴所围图形“面积”表示电势差(如图12所示)，两点的电势高低根据电场方向判定．在与粒子运动相结合的题目中，可进一步确定粒子的电性、动能变化、电势能变化等情况．图123．在这类题目中，还可以由E－x图象画出对应的电场，利用这种已知电场的电场线分布、等势面分布或场源电荷来处理相关问题．例6(多选)(2019·四川综合能力提升卷(三))空间内有一沿x轴分布的电场，其电场强度E随x变化的图象如图13所示．－x1、x1、x2、x3是x轴上的四个点，图象关于坐标原点O中心对称，下列说法中正确的是()图13A．－x1处的电势比x1的电势高B．将正电荷由－x1移到x2，电势能先增大，后减小C．将一负电荷由－x1处由静止释放，若只受电场力作用，它将在－x1和x1之间往复运动D．负电荷在4个点中位于x2处电势能最大答案BC解析根据题意，电场关于x轴对称分布，作出电场线如图所示．根据顺着电场线电势降低，则O电势最高，从图线看出，电场强度关于原点O对称，则x轴上关于O点对称位置的电势相等．则－x1处的电势与x1处的电势相等，故A错误；将正电荷由－x1移到x2，电势能先增大，后减小，选项B正确；－x1和x1之间的电场是对称的，将一负电荷由－x1处由静止释放，负电荷先向右做加速运动，经过O点之后做减速运动，到x1处速度减为零，则它将在－x1和x1之间往复运动，选项C正确；4个点中，x3点的电势最低，则负电荷在4个点中位于x3处电势能最大，选项D错误．1．反映了电势能随位移变化的规律．2．图线的切线斜率大小等于电场力大小．3．进一步判断场强、动能、加速度等随位移的变化情况．例7(2020·江西重点中学协作体第一次联考)将两个点电荷A、B分别固定在水平面上x轴的两个不同位置上，将一带负电的试探电荷在水平面内由A点的附近沿x轴的正方向移动到B点附近的过程中，该试探电荷的电势能随位置变化的图象如图14所示，已知x AC>x CB，图中过C点的水平虚线与图线相切，两固定点电荷带电荷量的多少分别用q A、q B表示．则下列分析正确的是()图14A．两固定点电荷都带正电，且q A>q BB．在AB连线内，C点的电场强度最小但不等于零C．因试探电荷的电势能始终为正值，可知A、B两点间沿x轴方向的电场强度始终向右D．如果将试探电荷的电性改为正电，则该电荷在C点的电势能最大答案 D解析负试探电荷从A运动到C，电势能降低，则从A到C电势逐渐升高，电场方向从C到A；负电荷从C到B 电势能增加，则电势逐渐降低，则电场方向从C到B.即电场方向先沿x轴负方向，后沿x轴正方向，则q A和q B均为负电荷．因为在q A和q B连线中点处的合场强沿x轴负方向，故q A>q B，故A、C均错误；E p－x图象的斜率大小代表电场力，而C点的切线斜率为零，说明该试探电荷在C点处受到的电场力为零，B错误；在C点负电荷的电势能最低，则正电荷在C点的电势能最大，故D正确．1．(2019·山西运城市5月适应性测试)一带负电的微粒只在电场力作用下沿x轴正方向运动，其电势能随位移x变化的关系如图7所示，其中0～x1段是曲线，x1～x2段是平行于x轴的直线，x2～x3段是倾斜直线，则下列说法正确的是()图7A ．0～x 1段电势逐渐升高B ．0～x 1段微粒的加速度逐渐减小C ．x 2～x 3段电场强度减小D ．x 2处的电势比x 3处的电势高 答案 B解析 电势能E p ＝φq ，由于微粒带负电，0～x 1段电势能变大，所以电势降低，A 错误；根据电场力做功与电势能关系：|ΔE p |＝E |q |Δx ，图象斜率的大小反映场强大小，0～x 1段图象斜率变小，场强变小，受力减小，加速度逐渐变小，B 正确；x 2～x 3段斜率不变，场强不变，C 错误；x 2到x 3，电势能减小，微粒带负电，所以电势增大，D 错误． 2. (多选)(2019·安徽蚌埠市第二次质检)电场中有一条电场线与x 轴重合，x 轴上各点的电场强度与位置的关系如图8所示，一质子仅在电场力作用下，从坐标原点由静止释放沿x 轴正方向运动，已知Oa ＝ab ＝bc ＝d ，b 点电势φb ＝0.则下列结论正确的是( )图8A ．质子沿x 轴做匀速直线运动B ．质子在a 、c 两点的电势能相等C ．质子在a 、b 、c 三点的动能之比为2∶3∶4D ．坐标原点O 的电势为1.5E 0d 答案 CD解析 由E －x 图象和F ＝qE 可知，质子沿x 轴先做匀加速直线运动，后做加速度减小的加速直线运动，最后做加速度增大的加速直线运动，故A 错误；质子一直做加速直线运动，电场力做正功，电势能减小，故B 错误；由E －x 图象与x 轴所围“面积”表示电势差，因此U Oa ＝E 0d ，U Ob ＝32E 0d ，U Oc ＝2E 0d ，由动能定理有E k a ＝qU Oa ＝qE 0d ，E k b ＝qU Ob ＝32qE 0d ，E k c ＝qU Oc ＝2qE 0d ，所以质子在a 、b 、c 三点的动能之比为2∶3∶4，故C 正确；根据U Ob ＝φO－φb 可得坐标原点O 的电势为φO ＝1.5E 0d ，故D 正确．3. (多选)(2020·湖北恩施州教学质量检测)如图9所示为某静电场中x 轴上各点电势分布图，一个带电粒子在坐标原点O 由静止释放，仅在电场力作用下沿x 轴正向运动，则下列说法正确的是( )图9A ．粒子一定带正电B ．粒子运动到坐标轴上x 2处速度最大C ．粒子从坐标轴上x 1处运动到x 3处，电场力的冲量为零D ．粒子从坐标轴上x 1处运动到x 2处，加速度先增大后减小 答案 BC解析 由于从坐标原点沿x 轴正向电势先升高后降低，因此电场方向先向左后向右，由于带电粒子在坐标原点由静止沿x 轴正向运动，因此可知粒子带负电，选项A 错误；粒子从O 到x 2做加速运动，从x 2向右做减速运动，因此粒子运动到坐标轴上x 2处速度最大，选项B 正确；由于粒子只受电场力作用，因此电势能和动能之和为定值，由题图可知粒子在x 1处和x 3处电势相等，则粒子在x 1处和x 3处电势能相等，动能相等，由于运动方向相同，因此速度相同，根据动量定理可知，粒子从坐标轴上x 1处运动到x 3处，电场力的冲量为零，选项C 正确；由E ＝ΔφΔx 可知，坐标轴上x 1处到x 2处，电场强度一直减小，由a ＝qEm可知，粒子的加速度一直减小，选项D 错误．。

微专题44 电场中图像问题【核心考点提示】1．v－t图象：根据v－t图象的速度变化、斜率变化(即加速度大小的变化)，确定电荷所受电场力的方向与电场力的大小变化情况，进而确定电场强度的方向、电势的高低及电势能的变化．2．φ－x图象：(1)电场强度的大小等于φ－x图线的斜率大小，电场强度为零处，φ－x图线存在极值，其切线的斜率为零．(2)在φ－x图象中可以直接判断各点电势的大小，并可根据电势大小关系确定电场强度的方向．(3)在φ－x图象中分析电荷移动时电势能的变化，可用W AB＝qU AB，进而分析W AB的正负，然后作出判断．3．E－x图象：(1)反映了电场强度随位移变化的规律．(2)E＞0表示场强沿x轴正方向；E ＜0表示场强沿x轴负方向．(3)图线与x轴围成的“面积”表示电势差，“面积”大小表示电势差大小，两点的电势高低根据电场方向判定．【微专题训练】(2014·海南·9)(多选)如图8甲，直线MN表示某电场中一条电场线，a、b是线上的两点，将一带负电荷的粒子从a点处由静止释放，粒子从a运动到b过程中的v－t图象如图乙所示，设a、b两点的电势分别为φa、φb，场强大小分别为E a、E b，粒子在a、b两点的电势能分别为W a、W b，不计重力，则有()A．φa>φb B．E a>E bC．E a<E b D．W a>W b【答案】BD【解析】电场线为直线，带负电的粒子仅在电场力的作用下由静止释放，那么一定沿着电场力的方向运动，故电场强度的方向向左，b点的电势高，选项A错误；由v－t图象的斜率表示粒子运动的加速度可知粒子运动的加速度越来越小，故b点的场强小，E a>E b，选项B 正确，C错误；电场力做正功，电势能减小，选项D正确．空间有一沿x轴对称分布的电场，其电场强度E随x变化的图象如图3所示，下列说法正确的是()A．O点的电势最低B．x1和x3两点的电势相等C．x2和－x2两点的电势相等D．x2的电势最高【解析】在坐标原点O右侧，沿x轴正方向，电场强度先变大后变小，电势一直降低，故O点电势不是最低；x1和x3两点的电势不相等，故A、B错误；电场关于坐标原点O对称分布，则x2和－x2两点的电势相等，C正确【答案】C(多选)如图所示，带正电的点电荷被固定于A点，以O点为坐标原点，AO方向为x轴正方向建立如图所示的一维坐标系，现将一个电荷量很小的带正电的点电荷q从O点由静止释放，在点电荷运动的过程中，下列关于点电荷q的动能E k、电势能E p随坐标x变化的图象中(假设O点电势为零，不计q的重力)，可能正确的是()【解析】根据点电荷周围电场强度分布特点，点电荷q受到沿x轴正方向的电场力作用，点电荷q做加速度减小的加速运动，动能增大，但动能增大得越来越慢，A错误，B正确；由于电场力做正功，电势能减小，因加速度越来越小，相等距离内电场力做功越来越少，则电势能改变得也越来越慢，C错误，D正确．【答案】BD(多选)两电荷量分别为q1和q2的点电荷放在x轴上的O、M两点，两电荷连线上各点电势随x变化的关系如图5所示，其中A、N两点的电势均为零，ND段中的C点电势最高，不计重力，则()A．A、N点的电场强度大小为零B．将一正点电荷静放在x轴负半轴，它将一直做加速运动C．N、C间场强方向沿x轴正方向D．将一负点电荷从N点移动到D点，电场力先做正功后做负功【解析】φ－x图象的斜率表示电场强度E，题中图线在A、N两点处的斜率都不等于0，则知A、N两点的场强均不为零，选项A错误；根据题中图象，结合矢量的叠加可知，x轴负半轴的电场强度方向指向x轴的负方向，所以若将一正点电荷放在x轴负半轴，则电场力指向x轴负方向，因此电场力与速度方向相同，导致一直做加速运动，选项B正确；由题图可知，从N到C电势升高，根据顺着电场线方向电势降低可知，N、C间电场强度方向沿x 轴负方向，选项C错误；N→D段中，电势先升高后降低，所以场强方向先沿x轴负方向，后沿x轴正方向，将一负点电荷从N点移到D点，电场力先做正功后做负功，选项D正确．【答案】BD(2014·上海·19)(多选)静电场在x轴上的场强E随x的变化关系如图9所示，x轴正向为场强正方向，带正电的点电荷沿x轴运动，则点电荷()A．在x2和x4处电势能相等B．由x1运动到x3的过程中电势能增大C．由x1运动到x4的过程中电场力先增大后减小D．由x1运动到x4的过程中电场力先减小后增大【解析】由题图可知，将正电荷沿x轴正向移动，从x2移动到x4的过程电场力做功不为零，两点处的电势能不相等，选项A错误；从x1运动到x3的过程电场力沿x轴负方向，电场力做负功，电势能增大，选项B正确；从x1运动到x4的过程场强先增大后减小，所以电场力先增大后减小，选项C正确，D错误．【答案】BC(多选)如图甲所示，有一绝缘圆环，圆环上均匀分布着正电荷，圆环平面与竖直平面重合．一光滑细杆沿垂直圆环平面的轴线穿过圆环，细杆上套有一个质量为m＝10 g的带正电的小球，小球所带电荷量q＝5.0×10－4 C．小球从C点由静止释放，其沿细杆由C经B向A运动的v －t图象如图乙所示．小球运动到B点时，速度图象的切线斜率最大(图中标出了该切线)．则下列说法正确的是()A．在O点右侧杆上，B点场强最大，场强大小为E＝1.2 V/mB．由C到A的过程中，小球的电势能先减小后增大C．由C到A电势逐渐降低D ．C 、B 两点间的电势差U CB ＝0.9 V【解析】由题图乙可知，小球在B 点的加速度最大，故受力最大，加速度由电场力提供，故B 点的电场强度最大，a ＝Δv Δt ＝Eq m，解得E ＝1.2 V/m ，选项A 正确；从C 到A ，电场力一直做正功，故电势能一直减小，选项B 错误，C 正确；由C 到B ，电场力做功为W ＝12mv 2B －0，C 、B 间电势差为U CB ＝W q＝0.9 V ，选项D 正确． 【答案】ACD(2014·安徽·17)一带电粒子在电场中仅受静电力作用，做初速度为零的直线运动．取该直线为x 轴，起始点O 为坐标原点，其电势能E p 与位移x 的关系如图11所示，下列图象中合理的是( )【解析】带电粒子在电场中运动时，其电势能的变化规律是非线性的．由E p —x 图象知，带电粒子的电势能不是均匀变化的，静电力不能为恒力，故选项A 错误；带电粒子仅受静电力作用，故电势能和动能相互转化，电势能的减少量等于动能的增加量，即动能增加得越来越慢，故选项B 错误；由于静电力不是恒力，加速度a 应该越来越小，故选项C 错误，选项D 正确．【答案】D两电荷量分别为q 1和q 2的点电荷固定在x 轴上的O 、M 两点，两电荷连线上各点电势φ随x 变化的关系如图所示，其中C 为ND 段电势最低的点，则下列说法正确的是( )A ．q 1、q 2为等量异种电荷B ．N 、C 两点间场强方向沿x 轴负方向C ．N 、D 两点间的电场强度大小沿x 轴正方向先减小后增大D ．将一正点电荷从N 点移到D 点，电势能先增大后减小【解析】根据q 1左侧和q 2右侧电势随距离增大而降低可判断两者均为正电荷，A 错．N 、C 间的电场方向沿x 轴正方向，C 点场强为0，B 错．根据ND 段图线的斜率大小先减小后增大可知，场强先减小到零后反向增大，C 正确；正电荷从N 移到D ，由E p ＝qφ知，电势能先减小后增大，D 错．【答案】C(2015·鲁南六校联考)如图所示，无限大均匀带正电薄板竖直放置，其周围空间的电场可认为是匀强电场。

1、v-t 图像(2006上海物理卷)8．A 、B 是一条电场线上的两点，若在 A 点释放一初速为零的电子，电子仅受电场力作用，并沿电场线从 A 运动到 B ，其速度随时间变化的规律如图所示．设 A 、B 两点的电场强度分别为 E A 、E B ，电势分别为U A 、U B ，则（ ） （A ） E A = E B ． （B ） E A ＜E B ． （C ） U A = U B （D ） U A ＜U B ． 【答案】AD【分析】由图象可知，电子做匀加速直线运动，故该电场为匀强电场，即 E A = E B 。

电子动能增加，电势能减少，电势升高，即U A ＜U B 。

【高考考点】电势 带电粒子在电场中的运动 v=t 图像【易错点】电子（带负电）是本题的一个陷阱。

正电荷电势能减少，电势降低；而负电荷电势减少，电势却升高。

【备考提示】通过带电粒子在电场中的运动性质的研究是研究电场性质的常用方法。

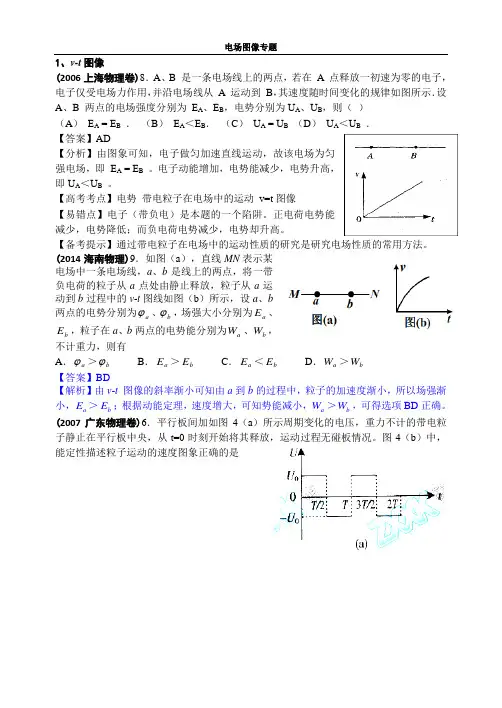

(2014海南物理)9．如图（a ），直线MN 表示某电场中一条电场线，a 、b 是线上的两点，将一带负电荷的粒子从a 点处由静止释放，粒子从a 运动到b 过程中的v -t 图线如图（b ）所示，设a 、b 两点的电势分别为a ϕ、b ϕ，场强大小分别为a E 、b E ，粒子在a 、b 两点的电势能分别为a W 、b W ，不计重力，则有A ．a ϕ＞b ϕB ．a E ＞b EC ．a E ＜b ED ．a W ＞b W【答案】BD【解析】由v -t 图像的斜率渐小可知由a 到b 的过程中，粒子的加速度渐小，所以场强渐小，a E ＞b E ；根据动能定理，速度增大，可知势能减小，a W ＞b W ，可得选项BD 正确。

(2007广东物理卷)6．平行板间加如图4（a ）所示周期变化的电压，重力不计的带电粒子静止在平行板中央，从t=0时刻开始将其释放，运动过程无碰板情况。

图4（b ）中，能定性描述粒子运动的速度图象正确的是6.A2、φ-x 图像(2004上海卷物理)6．某静电场沿x 方向的电势分布如图所示，则（ ） A ．在0—x 1之间不存在沿x 方向的电场。

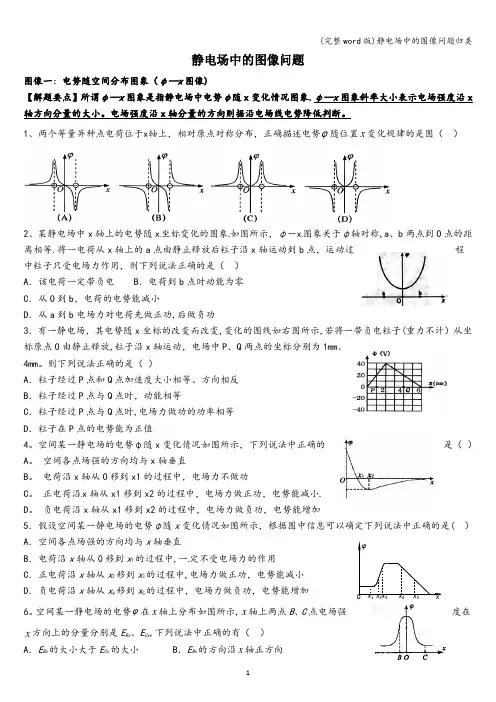

静电场中的图像问题图像一：电势随空间分布图象（φ—x 图像)【解题要点】所谓φ—x 图象是指静电场中电势φ随x 变化情况图象.φ—x 图象斜率大小表示电场强度沿x 轴方向分量的大小。

电场强度沿x 轴分量的方向则据沿电场线电势降低判断。

1、两个等量异种点电荷位于x 轴上，相对原点对称分布，正确描述电势ϕ随位置x 变化规律的是图（ ）2、某静电场中x 轴上的电势随x 坐标变化的图象如图所示，φ－x 图象关于φ轴对称,a 、b 两点到O 点的距离相等.将一电荷从x 轴上的a 点由静止释放后粒子沿x 轴运动到b 点，运动过程中粒子只受电场力作用，则下列说法正确的是（ ） （ ）A ．该电荷一定带负电B ．电荷到b 点时动能为零C ．从O 到b ，电荷的电势能减小D ．从a 到b 电场力对电荷先做正功,后做负功3．有一静电场，其电势随x 坐标的改变而改变,变化的图线如右图所示,若将一带负电粒子(重力不计）从坐标原点O 由静止释放,粒子沿x 轴运动，电场中P 、Q 两点的坐标分别为1mm 、4mm 。

则下列说法正确的是（ ）A ．粒子经过P 点和Q 点加速度大小相等、方向相反B ．粒子经过P 点与Q 点时，动能相等C ．粒子经过P 点与Q 点时,电场力做功的功率相等D ．粒子在P 点的电势能为正值4。

空间某一静电场的电势φ随x 变化情况如图所示，下列说法中正确的是（ ）A 。

空间各点场强的方向均与x 轴垂直B 。

电荷沿x 轴从O 移到x1的过程中，电场力不做功C 。

正电荷沿x 轴从x1移到x2的过程中，电场力做正功，电势能减小D 。

负电荷沿x 轴从x1移到x2的过程中，电场力做负功，电势能增加5．假设空间某一静电场的电势φ随x 变化情况如图所示，根据图中信息可以确定下列说法中正确的是( ） A ．空间各点场强的方向均与x 轴垂直B ．电荷沿x 轴从0移到x 1的过程中,一定不受电场力的作用C ．正电荷沿x 轴从x 2移到x 3的过程中,电场力做正功，电势能减小D ．负电荷沿x 轴从x 4移到x 5的过程中，电场力做负功，电势能增加 6。

电场中的图像问题在考查电场中的基本概念时，往往给出与电场分布有关的图象，如：E -x 图象、φ-x 图象，或与粒子运动规律有关的图象，如：v -t 图象，掌握各个图象的特点，理解其斜率、截距、“面积”对应的物理意义，就能顺利解决有关问题，此类问题一般以选择题的形式出现。

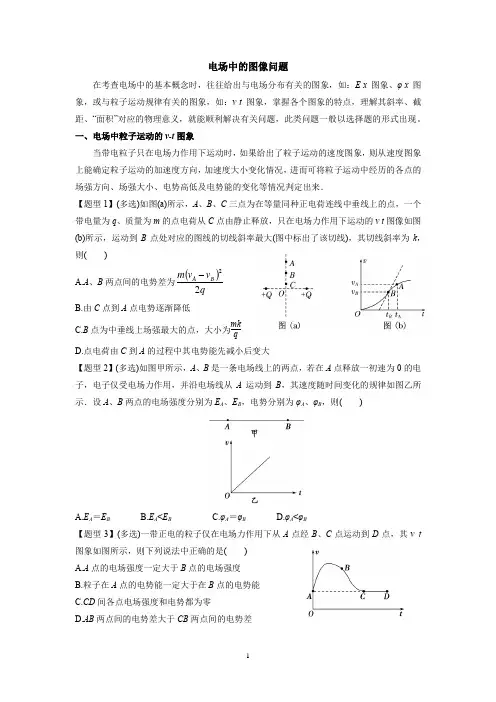

一、电场中粒子运动的v -t 图象当带电粒子只在电场力作用下运动时，如果给出了粒子运动的速度图象，则从速度图象上能确定粒子运动的加速度方向，加速度大小变化情况，进而可将粒子运动中经历的各点的场强方向、场强大小、电势高低及电势能的变化等情况判定出来．【题型1】(多选)如图(a)所示，A 、B 、C 三点为在等量同种正电荷连线中垂线上的点，一个带电量为q 、质量为m 的点电荷从C 点由静止释放，只在电场力作用下运动的v t 图像如图(b)所示，运动到B 点处对应的图线的切线斜率最大(图中标出了该切线)，其切线斜率为k ，则( )A.A 、B 两点间的电势差为()q v v m B A 22- B.由C 点到A 点电势逐渐降低C.B 点为中垂线上场强最大的点，大小为mk qD.点电荷由C 到A 的过程中其电势能先减小后变大【题型2】(多选)如图甲所示，A 、B 是一条电场线上的两点，若在A 点释放一初速为0的电子，电子仅受电场力作用，并沿电场线从A 运动到B ，其速度随时间变化的规律如图乙所示．设A 、B 两点的电场强度分别为E A 、E B ，电势分别为φA 、φB ，则( )A.E A ＝E BB.E A <E BC.φA ＝φBD.φA <φB【题型3】(多选)一带正电的粒子仅在电场力作用下从A 点经B 、C 点运动到D 点，其v t 图象如图所示，则下列说法中正确的是( )A.A 点的电场强度一定大于B 点的电场强度B.粒子在A 点的电势能一定大于在B 点的电势能C.CD 间各点电场强度和电势都为零D.AB 两点间的电势差大于CB 两点间的电势差二、电场中的φ-x图象在电场的φ-x图象中，除了可以直接从图中了解各点电势大小及变化情况，还可以从图线的斜率上了解各点场强的大小及方向．当φ-x图象与粒子运动相结合时，可以涉及的方面有粒子电性、电势能、电场力做功、动能、速度、加速度等．也可以由φ-x图线的特征先假设是某一具有相同φ-x变化规律的电场，进而解决问题．(1)电场强度的大小等于φ-x图线的斜率大小，电场强度为零处，φ-x图线存在极值，其切线的斜率为零。

微专题55 电场中的图像问题1．挖掘φ－x 图像中的两个隐藏信息：(1)电场强度的方向：由电势高的地方指向电势低的地方，即沿x 轴方向的电场方向；(2)电场强度的大小：根据E ＝ΔφΔx，图像φ－x 的斜率为电场强度，另注意E p －x 图像即为qφ－x 图像.2.挖掘E －x 图像中的两个隐藏信息：(1)电场强度的方向：场强E 正负表示场强的方向；(2)电势差的大小：图线与x 轴围成的“面积〞表示电势差.3.挖掘v －t 图像中的隐藏信息：根据速度变化、斜率确定电荷所受合力的方向与合力大小变化，确定电场的方向、电势上下及电势能变化．1.(·赢在高考模拟)一带负电的粒子仅在电场力作用下从O 点开始沿x 轴正方向运动，O 、a 、b 是x 轴上的三个点，O 和b 关于点a 对称，从O 到b 该电场的电势φ随位移x 变化的关系如图1所示，那么以下说法正确的选项是( )图1A ．a 点电场强度为零B ．O 、a 间场强方向与a 、b 间场强方向相反C ．从O 到b 整个运动过程中，粒子经过a 点时速度最大D ．从O 到b 整个运动过程中，粒子做匀加速直线运动答案 D解析 根据电场强度与电势差的关系U ＝Ed ，知φ－x 图像的斜率表示电场强度E ，a 点电势为零，但a 点的电场强度不为零，故A 错误．O 、a 间图像斜率与a 、b 间图像斜率相同，那么O 、a 间与a 、b 间场强大小、方向均相同，故B 错误．电场方向沿x 轴负方向，粒子受到的电场力方向沿x 轴正方向，从O 到b 整个运动过程中，粒子所受到的电场力大小和方向不变，做匀加速直线运动，粒子经过b 点时速度最大，故C 错误，D 正确．2．(多项选择)(·市中学第六次模拟)如图2甲所示，两个点电荷Q 1、Q 2固定在x 轴上，其中Q 1位于原点O ，a 、b 是它们连线延长线上的两点．现有一带正电的粒子q 以一定的初速度沿x 轴从a 点开始经b 点向远处运动(粒子只受电场力作用)，设粒子经过a 、b 两点时的速度分别为v a 、v b ，其速度随坐标x 变化的图像如图乙所示，那么以下判断正确的选项是( )图2A．b点的场强一定为零B．Q2电荷量大于Q1C．a点的电势比b点的电势高D．粒子在a点的电势能比在b点的电势能小答案AC解析在b点前做加速运动，b点后做减速运动，可见在b点的加速度为0，那么在b点受到两点电荷的电场力平衡，受力为零，因此b点的场强一定为零，且k Q1q(3L)2＝k Q2q(3L－d)2，Q2＜Q1，故A正确，B错误；该电荷从a点到b点，做加速运动，且该电荷为正电荷，电场力做正功，所以电势能减小，电势降低，a点的电势比b点的电势高，即粒子在a点的电势能比在b点的电势能大，故C正确，D错误．3.如图3甲所示，a、b是一条竖直电场线上的两点，一带正电小球从a点运动到b点的速度－时间图像如图乙所示，不计空气阻力，那么以下判断正确的选项是()图3A．该电场的方向竖直向下B．ab中点的电场强度为0C．小球从a点运动到b点的过程中，电势能一直减小D．小球从a点运动到b点的过程中，机械能先增大后减小答案C解析带正电小球从a点运动到b点，速度先增大后减小，说明加速度先向上后向下，电场力向上，那么电场线的方向向上，电场强度大小逐渐减小，A错误；t0时刻有最大速度，说明此时加速度为零，由题图可知加速度为零的点位于ab的中点，此时电场力大小Eq＝mg，电场强度不为零，B错误；小球由a到b的过程中，电场力一直做正功，电势能一直减小，机械能增加，C 正确，D 错误．4.(多项选择)(·天一大联考)以点电荷A 、B 的连线为x 轴，以点电荷B 为坐标原点建立如图4所示的坐标系，点电荷A 、B 带电荷量分别为q 1、q 2，间距为x 0.一电子以一定的初速度进入该电场，由靠近坐标原点的位置沿x 轴正方向运动，其电势能的变化如图中实线所示，图线与x 轴交点的横坐标为x 1，图线最高点对应的横坐标为x 2，那么以下判断正确的选项是( )图4A ．0～x 1之间电场强度沿x 轴正方向B ．A 电荷带正电，B 电荷带负电 C.q 1q 2＝－()x 2＋x 02x 22D.q 1q 2＝－()x 1＋x 02x 12答案 AC解析 0到x 1之间电子的电势能增大，电场力对电子做负功，电场力沿x 轴负方向，故电场强度沿x 轴正方向，A 正确；0到x 2过程中，电场力水平向左，对电子做负功，合电场强度水平向右，x 2之后，电场力水平向右，对电子做正功，合电场强度水平向左，可知A 电荷带负电，B 电荷带正电，B 错误；电场力做功改变电势能，所以电场力的大小表示为：F ＝||ΔE p ||Δx ，所以电势能随位移变化的图像的斜率为电场力，x 2处电场力为0，电场强度为0，所以：k q 2x 22＋k q 1()x 2＋x 02＝0，解得：q 1q 2＝－()x 2＋x 02x 22，C 正确，D 错误． 5．(多项选择)(·五市十校第二次联考)某空间区域的竖直平面内存在电场，其中竖直的一条电场线如图5甲所示，一个质量为m 、电荷量为q 的带正电小球，在电场中从O 点由静止开始沿电场线竖直向下运动．以O 为坐标原点， 取竖直向下为x 轴的正方向，小球的机械能E 与位移x 的关系如图乙所示，那么(不考虑空气阻力，重力加速度为g )( )图5A ．电场强度不断减小，方向沿x 轴负方向B ．从O 到x 1的过程中，加速度越来越小，速率越来越大C ．从O 到x 1的过程中，相等的位移内，小球克服电场力做的功越来越小D ．到达x 1位置时，小球速度的大小为2(E 1－E 0＋mgx 1)m答案 ACD解析 小球的机械能先减小，后保持不变，故电场力先做负功，后不做功，所以电场强度方向向上，再根据机械能的变化关系可知，电场力越来越小，所以电场强度不断减小，方向沿x 轴负方向，故A 正确．从O 到x 1的过程中，根据牛顿第二定律可知，小球受重力与电场力，且电场力越来越小，故加速度越来越大，速度越来越大，故B 错误．从O 到x 1的过程中，由于电场力越来越小，故相等的位移内，小球克服电场力做的功越来越小，故C 正确．根据动能定理：mgx 1＋E 1－E 0＝12m v 2－0，解得：v ＝2(E 1－E 0＋mgx 1)m ，故D 正确． 6．(·市一诊)如图6甲所示，在匀强电场中的O 点先后无初速度释放两个正点电荷Ⅰ和Ⅱ，电荷仅在电场力的作用下沿直线向A 运动，两电荷的动能E k 随位移x 变化的关系如图乙．假设Ⅰ的电荷量为q ，那么可知( )图6A ．匀强电场的场强大小为E ＝E k0qx 0B ．电荷Ⅱ受到的电场力大小为F Ⅱ＝E k0x 0C ．电荷Ⅱ的电荷量为q 2D ．选O 点为零电势点，A 点的电势为φA ＝E k0q答案 A解析 因为电荷仅受电场力的作用，所以静电力所做的功等于动能变化量，即Eqx 0＝E k0，解得E ＝E k0qx 0，故A 正确；根据静电力所做的功等于动能变化量可得F Ⅱx 0＝2E k0，解得F Ⅱ＝2E k0x 0，设电荷Ⅱ的电荷量为Q ，根据功能关系得2Eqx 0＝EQx 0，解得Q ＝2q ，故C 错误；假设选O点为零电势点，因为是匀强电场，根据公式qU OA＝E k0，解得U OA＝－φA＝E k0q ，φA＝－E k0q，故D错误．7.(多项选择)(·市质量检测)两点电荷q1、q2分别固定在x轴上，其中q1在O点，q2位置未知，x轴上电势φ分布如图7所示．质量为m、带电荷量为－q的粒子(不计重力)，以初速度v0从x1点沿x轴正方向运动(粒子仅受电场力)，那么以下说法正确的选项是()图7A．q2是负电荷B．q1的电荷量大于q2的电荷量C．假设粒子能到达x4处，那么v0的大小至少应为2qφ0 mD．粒子从x1点运动到x4点的过程中，粒子的电势能先增大后减小答案AD解析根据x轴上电势φ分布特点可知，x1点电势为0，x3场强为0，x3右侧场强先增大后减小，可判断q2一定在x轴负轴．x3场强为0，q1、q2产生的场强等大反向，所以q2一定带负电且q2电荷量大于q1，A正确，B错误．粒子从x2运动到x4过程，电场力先做负功后做正功，粒子电势能先增大后减小，D正确．粒子要能到达x4点必须能通过x3点，由动能定理0－12m v02＝－q|φ3|和|φ3|＞|φ0|得v0必须大于2q|φ0|m，C错误．。

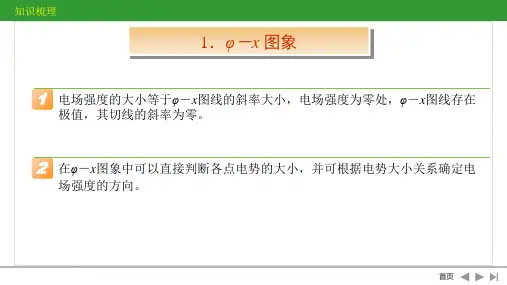

电场中的图像问题一、几种常见的图像及性质特点1、v ­t图象根据v ­t图象中速度变化、斜率确定电荷所受合力的方向与合力大小变化，确定电场的方向、电势高低及电势能变化2、φ-x图像（1）电场强度的大小等于φ-x图线的斜率的绝对值,电场强度为零处,φ-x图线存在极值,其切线的斜率为零。

（2）在φ-x图像中可以直接判断各点电势的大小,并可根据电势大小关系确定电场强度的方向。

（3）在φ-x图像中分析电荷移动时电势能的变化,可用W AB=qU AB,进而分析W AB的正负,然后作出判断。

3、Ep-x图像（1）根据电势能的变化可以判断电场力做功的正负,电势能减少,电场力做正功:电势能增加,电场力做负功。

（2）根据ΔE p=-W=-Fx,图像E p-x斜率的绝对值表示电场力的大小。

4、E-x图像（1）E-x图像反映了电场强度随位移变化的规律,E>0表示电场强度沿x轴正方向;E<0表示电场强度沿x轴负方向。

（2）在给定了电场的E-x图像后,可以由图线确定电场强度的变化情况,电势的变化情况,E-x 图线与x轴所围图形“面积”表示电势差,两点的电势高低根据电场方向判定。

在与粒子运动相结合的题目中,可进一步确定粒子的电性、动能变化、电势能变化等情况。

（3）在这类题目中,还可以由E-x图像画出对应的电场,利用这种已知电场的电场线分布、等势面分布或场源电荷来处理相关问题。

二、针对练习1、(多选)如图甲所示，有一绝缘圆环，圆环上均匀分布着正电荷，圆环平面与竖直平面重合．一光滑细杆沿垂直圆环平面的轴线穿过圆环，细杆上套有一个质量为m＝10 g的带正电的小球，小球所带电荷量q＝5.0×10－4 C．小球从C点由静止释放，其沿细杆由C经B向A运动的v－t图像如图乙所示．小球运动到B点时，速度图像的切线斜率最大(图中标出了该切线)．则下列说法正确的是()A．由C到A的过程中，小球的电势能先减小后变大B．由C到A电势逐渐降低C．C、B两点间的电势差U CB＝0.9 VD．在O点右侧杆上，B点场强最大，场强大小为E＝1.2 V/m2、如图甲所示，在真空中，两个带电荷量均为q＝1×10－3 C 的负点电荷P、Q固定于光滑绝缘水平面上，将该平面上一质量m＝10 g、电荷量为1×10－3C的带正电小球(视为质点)从a点由静止释放，小球沿两电荷连线的中垂线运动到两电荷连线的中点O，其从a点运动到O点的v－t图像如图乙中实线所示，其经过b点时对应的图线切线斜率最大，如图中虚线所示，则下列分析正确的是()A．在两电荷的连线上，O点的电场强度最小，电势最低B．b点的电场强度大小为10 V/mC．a、b两点间的电势差为45 VD．在从a点运动到O点的过程中，小球受到电荷P的作用力先增大后减小3、如图所示，a、b为等量同种点电荷Q1、Q2连线的三等分点，重力不计的带电粒子从a 点由静止释放，沿ab方向运动。

第六章 电 场一、电场力的性质1、两种电荷 三种起电方式 电荷守恒定律 点电荷Ⅰ（1）自然界中只存在正、负两中电荷，电荷在它的同围空间形成电场，电荷间的相互作用力就是通过电场发生的。

电荷的多少叫电量。

基本电荷e =⨯-161019.C 。

（2）使物体带电也叫起电。

使物体带电的方法有三种：①摩擦起电 ②接触带电 ③感应起电。

（3）电荷既不能创造，也不能被消灭，它只能从一个物体转移到另一个物体，或从的体的这一部分转移到另一个部分，这叫做电荷守恒定律。

带电体的形状、大小及电荷分布状况对它们之间相互作用力的影响可以忽略不计时，这样的带电体就可以看做带电的点，叫做点电荷。

【例1】绝缘细线上端固定，下端悬挂一轻质小球a ，a 的表面镀有铝膜，在a 的近旁有一绝缘金属球b ，开始时a 、b 都不带电，如图所示，现使b 带电，则 A ．a 、b 之间不发生相互作用 B ．b 将吸引a ，吸住后不放开 C ．b 立即把a 排斥开D ．b 先吸引a ，接触后又把a 排斥开【例2】有三个完全一样的金属小球A 、B 、C ，A 带电7Q ，B 带电量—Q ，C 不带电，将A 、B 固定起来，然后让C 球反复与A 、B 球接触，最后移去C 球，试问A 、B 间的库仑力为原来的多少倍?2、电荷之间力的作用 库仑定律Ⅱ（1）库仑定律的适用条件是(a)真空，(b)点电荷。

点电荷是物理中的理想模型。

当带电体间的距离远远大于带电体的线度时，可以使用库仑定律，否则不能使用。

【例3】一半径为R 的绝缘球壳上均匀地带有电荷量为Q 的正电荷，另一电荷量为q 的带正电的点电荷放在球心O 上，由于对称性，点电荷的受力为零，现在球壳上挖去半径为r 的小圆孔，则此时置于球心的点电荷所受力的大小为（已知静电力常量为k ），方向定律 共同点区别万有引力定律2F r MmG= （1）都与距离的二次方成反比（2）都有一个常量（3）都有严格的适用范围，也都有公式扩展的地方：对于质地均匀的两个球体，万有引力公式也适用；对于两带电均匀的绝缘球体，库仑定律也适用。

专题04 电场中的图像目录一.电场中的运动学图像 (1)1.v －t 图象 (1)2.其他运动学图像 (1)二.电场中的φ－x 图像 (2)三.电场中的E －x 图像问题 (4)四.电场中的EA ．AB ϕϕ< B ．A B E E <C ．A B F F <D ．pA pBE E <【典例分析2】（2023上·福建·高三校联考阶段练习）两个等量点电荷固定于光滑绝缘水平面上，其连线的中垂线上有A 、B 、C 三点，如图甲所示。

一个带电荷量为7210C --⨯、质量为0.1kg 的小物块（可视为质点）从C 点静止释放。

其运动的v t -图像如图乙所示，其中B 点处为整条图线切线（图中标出了该切线）斜率最大的位置，则下列说法正确的是（ ）A ．B 点为中垂线上电场强度最大的点B ．由C 到A 的过程中小物块的电势能先增后减C ．由C 点到A 点电势逐渐增加D ．A 、B 两点间的电势差U AB =500V2.其他运动学图像【典例分析1】一带负电粒子仅在电场力的作用下，从x 轴的原点O 由静止开始沿x 轴正方向运动，其运动速度v 随位置x 的变化关系如图所示，图中曲线是顶点为O 的抛物线，粒子的质量和电荷量大小分别为m 和q ，则下列说法正确的是（ ）轴上的电势ϕ与坐标x 的关系如图中曲线所示，图中的倾斜虚线为该曲线过点()0.15,3的切线。

质量为0.10kg 、电荷量为71.010C -⨯的带正电滑块P ，从10.10m x =处由静止释放，滑块与水平面间的动摩擦因数为0.20。

滑块可视为质点，最大静摩擦力等于滑动摩擦力，g 取210m /s 。

则滑块（ ）A ．做匀减速直线运动B ．经过20.15m x =处时，速度最大C ．从释放到经过20.15m x =处，电场力做功23.010J -⨯D ．可以滑到30.30m x =处【典例分析2】（2024·广东惠州·统考三模）沿电场线所在直线建立如图所示Ox 轴，x 轴上各点电势ϕ随x 的变化规律如图所示，坐标原点O 点电势为零。

第50讲 电场中的图像1．（安徽）一带电粒子在电场中仅受静电力作用，做初速度为零的直线运动。

取该直线为x 轴，起始点O 为坐标原点，其电势能E p 与位移x 的关系如图所示，下列图象中合理的是（ ）A ．电场强度与位移关系B ．粒子动能与位移关系C ．粒子速度与位移关系D ．粒子加速度与位移关系【解答】解：粒子仅受电场力作用，做初速度为零的加速直线运动，电场力做功等于电势能的减小量，故：F ＝|△E p △x|，即Ep ﹣x 图象上某点的切线的斜率表示电场力；A 、Ep ﹣x 图象上某点的切线的斜率表示电场力，故电场力逐渐减小，根据E =Fq ，故电场强度也逐渐减小；故A 错误；B 、根据动能定理，有：F •△x ＝△Ek ，故Ek ﹣x 图线上某点切线的斜率表示电场力；由于电场力逐渐减小，与B 图矛盾，故B 错误；C 、题图v ﹣x 图象是直线，相同位移速度增加量相等，又是加速运动，故增加相等的速度需要的时间逐渐减小，故加速度逐渐增加；而电场力减小导致加速度减小；故矛盾，故C 错误；D 、粒子做加速度减小的加速运动，故D 正确； 故选：D 。

（多选）2．（江苏）空间某一静电场的电势φ在x轴上分布如图所示，x轴上两点B、C点电场强度在x方向上的分量分别是E Bx、E Cx，下列说法中正确的有（）A．E Bx的大小大于E Cx的大小B．E Bx的方向沿x轴正方向C．电荷在O点受到的电场力在x方向上的分量最大D．负电荷沿x轴从B移到C的过程中，电场力先做正功，后做负功【解答】解：在B点和C点附近分别取很小的一段d，由图象，B点段对应的电势差大于C点段对应的电势差，看作匀强电场有E=△φd，可见E Bx＞E Cx，A项正确；同理可知O点场强最小，电荷在该点受到的电场力最小，C项错误；沿电场方向电势降低，在O点左侧，E Bx的方向沿x轴负方向，在O点右侧，E Cx的方向沿x轴正方向，所以B项错误，D项正确。

电场中的常见图像问题A对点训练——练熟基础知识题组一电场中粒子运动的v -t图像1．一负电荷从电场中A点由静电释放，只受静电力作用，沿电场线运动到B点，它运动的v－t图像如图7所示，则A、B两点所在区域的电场线分布情况可能是下图中的()．图7解析由v－t图知，负电荷加速度越来越大，故负电荷应向电场线密集处运动，故C正确．答案 C2．如图8甲所示，A、B是一条电场线上的两点，若在A点释放一初速为0的电子，电子仅受电场力作用，并沿电场线从A运动到B，其速度随时间变化的规律如图乙所示．设A、B两点的电场强度分别为E A、E B，电势分别为φA、φB，则()．图8A．E A>E B B．E A<E BC．φA>φB D．φA<φB解析由图乙可知，电子做匀加速直线运动，故该电场为匀强电场，即E A＝E B.电子受力方向与电场线的方向相反，故电场线的方向由B指向A，根据沿着电场线的方向是电势降低的方向，故φA<φB，选项D正确．答案 D3．一带正电的粒子仅在电场力作用下从A点经B、C点运动到D点，其v-t图像如图9所示，则下列说法中正确的是()．图9A．A点的电场强度一定大于B点的电场强度B．粒子在A点的电势能一定大于在B点的电势能C．CD间各点电场强度和电势都为零D．AB两点间的电势差大于CB两点间的电势差解析由题图可知粒子在A点的加速度大于在B点的加速度，因a＝qEm，所以E A>E B，A对；粒子从A点到B点动能增加，由动能定理知电场力做正功，电势能减小，B对；同理由动能定理可知A、C两点的电势相等，U AB＝U CB，D错；仅受电场力作用的粒子在CD间做匀速运动，所以CD间各点电场强度均为零，但电势是相对于零势点而言的，可以不为零，C错．答案AB4．如图10甲所示，两个点电荷Q1、Q2固定在x轴上距离为L的两点，其中Q1带正电位于原点O，a、b是它们连线延长线上的两点，其中b点与O点相距3L.现有一带正电的粒子q以一定的初速度沿x轴从a点开始经b点向远处运动(粒子只受电场力作用)，设粒子经过a，b两点时的速度分别为v a、v b，其速度随坐标x变化的图像如图乙所示，则以下判断正确的是()．图10A．Q2带负电且电荷量小于Q1B．b点的场强一定为零C．a点的电势比b点的电势高D．粒子在a点的电势能比b点的电势能小解析由v－t图像知，粒子从a点向b点运动时速度减小，电场力做负功，从b点再向右运动速度又变大，电场力做正功，说明b点左右两侧电场方向相反，b点处场强为0，B项正确；粒子从a点到b点电场力做负功，电势能增加，D项正确．根据点电荷场强公式和电场的叠加知识得Q2带负电且电荷量小于Q1，A项正确；根据粒子受力方向知b点左侧场强向左，故a点电势比b点低，C项错．答案ABD题组二电场中的E -x图像问题5．两带电荷量分别为q和－q的点电荷放在x轴上，相距为L，能正确反映两电荷连线上场强大小E与x关系的图是()．解析越靠近两电荷的地方场强越大，两等量异种点电荷连线的中点处场强最小，但不是零，B、D错；两电荷的电荷量大小相等，场强大小关于中点对称分布，C错，应选A.答案 A6．两带电荷量分别为q1(q1>0)和q2的点电荷放在x轴上，相距为l，两电荷连线上电场强度E与x的关系如图11所示，则下列说法正确的是()．图11A．q2>0且q1＝q2B．q2<0且q1＝|q2|C．q2>0且q1>q2D．q2<0且q1<|q2|解析由题图知，当x＝l2时，E＝0，则q1和q2必为同种电荷，且电荷量相等，故选项A正确．答案 A7．空间存在一沿x轴方向的静电场，电场强度E随x变化的关系如图12所示，图线关于坐标原点对称，A、B是x轴上关于原点对称的两点．下列说法正确的是()．图12A．取无穷远处电势为零，则O点处电势为零B．电子在A、B两点的电势能相等C．电子在A、B两点的加速度方向相反D．电子从A点由静止释放后的运动轨迹可能是曲线解析由E -x图像特征可以假定图像是等量同种电荷连线上的电场强度的分布，取无穷远处电势为零，则O点处电势不为零，A错误；由于A、B是x 轴上关于原点对称的两点，A、B两处电势相等，所以电子在A、B两点的电势能相等，B正确；A、B两点电场强度大小相等，方向相反，根据牛顿第二定律可知，电子在A、B两点的加速度方向相反，C正确；电子从A点由静止释放后的运动轨迹是直线，做往复运动，D错误．答案BC题组三电场中的φ－x图像8．真空中有一半径为r0的带电金属球壳，通过其球心的一直线上各点的电势φ分布如图13所示，r表示该直线上某点到球心的距离，r1、r2分别是该直线上A、B两点离球心的距离．下列说法中正确的是()．图13A．A点的电势低于B点的电势B．A点的电场强度小于B点的电场强度C．A点的电场强度大于B点的电场强度D．正电荷沿直线从A移到B的过程中，电场力做负功解析A点的电势高于B点的电势，选项A错误；A点的电场强度大于B点的电场强度，选项B错误、C正确；正电荷沿直线从A移到B的过程中，电场力做正功，选项D错误．答案 C9．(2014·资阳测试)有一静电场，其电势随x坐标的改变而改变，变化的图线如图14所示．若将一带负电的粒子(重力不计)从坐标原点O由静止释放，电场中P、Q两点的横坐标分别为1 mm、4 mm，则下列说法正确的是()．图14A．粒子将沿x轴正方向一直向前运动B．粒子经过P点与Q点时，加速度大小相等、方向相反C．粒子经过P点与Q点时，动能相等D．粒子经过P点与Q点时，电场力做功的功率相等解析根据题中φ－x图像，画出电场强度E随x的变化图像及粒子的v－t 图像，如图所示，由图可知A错误；由牛顿第二定律知，粒子在P、Q两点时的加速度满足a P＝2a Q，则B错误；由v－t图像知，粒子在P、Q两点时对应的时间分别是22t0和(3－2)t0，其速度相等，则C正确；粒子在P、Q 两点时的功率P＝Eq v，因电场强度不相同，故功率不同，则D错误．答案 C10．空间某一静电场的电势φ在x轴上分布如图15所示，x轴上两点B、C的电场强度在x方向上的分量分别是E Bx、E Cx.下列说法正确的有()．图15A．E Bx的大小大于E Cx的大小B．E Bx的方向沿x轴正方向C．电荷在O点受到的电场力在x方向上的分量最大D．负电荷沿x轴从B移到C的过程中，电场力先做正功，后做负功解析在φ-x图像中，图线斜率表示场强大小．结合题中图像特点可知E Bx>E Cx，E Ox＝0，故A项正确，C错误．根据电场中沿着电场线的方向电势逐渐降低可知E Bx沿x轴负方向，B项错误．负电荷在正x轴上受电场力沿x 轴负方向，在负x轴上受电场力沿x轴正方向，故可判断负电荷从B移到C 的过程中，电场力先做正功后做负功，D项正确．答案ADB深化训练——提高能力技巧11．(2013·山东泰安质检，19)图16中甲是匀强电场，乙是孤立的正点电荷形成的电场，丙是等量异种点电荷形成的电场(a、b位于两点电荷连线上，且a 位于连线的中点)，丁是等量正点电荷形成的电场(a、b位于两点电荷连线的中垂线，且a位于连线的中点)．有一个正检验电荷仅在电场力作用下分别从电场中的a点由静止释放，动能E k随位移x变化的关系图像如图17中的①②③图线所示，其中图线①是直线．下列说法正确的是()．图17图16A．甲对应的图线是①B．乙对应的图线是②C．丙对应的图线是②D．丁对应的图线是③解析正检验电荷仅在电场力作用下，由静止开始运动，其中甲、乙、丙中正检验电荷沿电场方向运动，丁中正检验电荷静止不动．电场力对正检验电荷做功改变其动能，有Eqx＝E k，动能E k随x的变化率E k∝E，而电场强度Ex随x的变化情况是：甲中E为常数，乙图中E减小，丙图中E增大，所以A、C选项正确，B、D选项错误．答案AC12．(2013·哈尔滨二模)两个点电荷Q1、Q2固定于x轴上，将一带正电的试探电荷从足够远处沿x轴负方向移近Q2(位于坐标原点O)的过程中，试探电荷的电势能E p随位置变化的关系如图18所示，则下列判断正确的是()．图18A．M点电势为零，N点场强为零B．M点场强为零，N点电势为零C．Q1带负电，Q2带正电，且Q2电荷量较小D．Q1带正电，Q2带负电，且Q2电荷量较小解析由E p－x图像可知，由无穷远到N的过程中，电势能减小，电场力做正功，试探电荷为正，N点右侧场强方向向左，同理MN间场强方向向右，所以E N＝0，而E p M＝φM q＝0，所以φM＝0，故A正确，B错误．根据场强分布可知Q1带负电，Q2带正电，且|Q2|<|Q1|，故C正确，D错误．答案AC。
