专题九 静电场中的图像问题考点一 φ－x 图像1．电场强度的大小等于φ－x 图线的切线斜率的绝对值。

如果图线是曲线，电场为非匀强电场；如果图线是倾斜的直线，电场为匀强电场（如图1）。

切线的斜率为零时沿x 轴方向电场强度为零（如图2）。

图1图22．在φ－x 图像中可以直接判断各点电势的高低，并可根据电势大小关系确定电场强度的方向，进而可以判断电荷在电场中的受力方向（如图2）。

（2021·山东等级考）如图甲所示，边长为a 的正方形，四个顶点上分别固定一个电荷量为＋q 的点电荷；在0≤x ＜22a 区间，x 轴上电势φ的变化曲线如图乙所示。

现将一电荷量为－Q 的点电荷P 置于正方形的中心O 点，此时每个点电荷所受库仑力的合力均为零。

若将P 沿x 轴向右略微移动后，由静止释放，以下判断正确的是（ ） A ．Q ＝2＋12q ，释放后P 将向右运动 B ．Q ＝2＋12q ，释放后P 将向左运动 C ．Q ＝22＋14q ，释放后P 将向右运动D ．Q ＝22＋14q ，释放后P 将向左运动（多选）（2023·山西长治市模拟）在x 轴上有两个点电荷q 1、q 2，其静电场的电势φ在x 轴上分布如图所示，规定无穷远处电势为零。

下列说法正确的有（ ） A ．q 1和q 2带有同种电荷 B ．x 1处的电场强度为零C ．负电荷从x 1移到x 2，受到的电场力减小D ．负电荷从x 1移到x 2，电场力做正功1．点电荷的φ－x图像（取无限远处电势为零），如图：2．两个等量异种点电荷连线上的φ－x图像，如图：3．两个等量同种点电荷的φ－x图像，如图：1．（多选）在x轴上坐标为－3L和3L的两点固定电荷量不等的两点电荷，坐标为3L处电荷带正电，电荷量大小为Q。

两点电荷连线上各点电势φ随x变化的关系如图所示（取无限远处电势为零），其中x＝L处电势最低，x轴上M、N两点的横坐标分别为－2L和2L，则（）A．两点电荷为异种电荷B．坐标为－3L处电荷的电荷量大小为2QC．负试探电荷在原点O处受到向左的电场力D．负试探电荷由M点运动到N点的过程，电势能先增大后减小考点二E－x图像1．E－x图像反映了电场强度随位移变化的规律，E＞0表示电场强度沿x轴正方向；E＜0表示电场强度沿x轴负方向。

高中物理专题静电场中的图像问题一、v-t图像(仅受电场力)1.确定电场强度的大小：。

2.确定电势能的变化：。

例1.如图甲所示,两个点电荷Q1、Q2固定在x轴上距离为L的两点,其中Q1带正电,位于原点O,a、b是它们的连线延长线上的两点,其中b点与O点相距3L。

现有一带正电的粒子q 以一定的初速度沿x轴从a点开始经b点向远处运动(粒子只受电场力作用),设粒子经过a、b两点时的速度分别为v a、v b,其速度随坐标x变化的图像如图乙所示,则以下判断正确的是A.Q2带负电且电荷量小于Q1B.粒子从a点运动到b点电场力做正功C.a点的电势比b点的电势高D.粒子在a点的电势能比b点的电势能大二、φ-x图像①电势趋于无穷大的位置，一定放有一个点电荷。

正无穷大处是电荷。

①电场强度的大小等于φ-x图线的,φ-x图线的极值点,其切线的斜率为零表示该点;①在φ-x图像中可以直接判断各点电势的高低,并可根据电势高低关系确定电场强度的方向。

依据是：;①在φ-x图像中分析电荷移动时电势能的变化,先用E P=qφ,需要注意电荷的,然后做出判断。

例2.两电荷量分别为q1和q2的点电荷固定在x轴上的O、M两点，两电荷连线上各点电势φ随x变化的关系如图所示，其中C为ND段电势最低的点，则下列说法正确的是A．q1、q2为等量异种电荷B．N、C两点间场强方向沿x轴负方向C．N、D两点间的电场强度大小沿x轴正方向先减小后增大D．将一正点电荷从N点移到D点，电势能先增大后减小三、E-x图像①E>0表示场强沿x轴方向,E<0表示场强沿x轴方向;①图线与x轴围成的“面积”表示电势差,x轴上方的面积代表电势差。

①数值趋于无穷大处一定放有一个点电荷。

正无穷大处对应放有电荷。

例3.电场中有一条电场线与x轴重合，x轴上各点的电场强度与位置的关系如图所示，一质子仅在电场力作用下，从坐标原点由静止释放沿x轴正方向运动，已知Oa＝ab＝d，a 点电势φa＝0.则下列结论正确的是A．O点电势低于b点电势B．质子从a点到b点电势能越来越小，C．质子运动到b点时动能为2eE0dD．b点的电势φo＝dE0四．E P-x图①电势能趋于无穷大的位置，一定放有一个点电荷。

静电场中的图像问题图像一：电势随空间分布图象（φ—x 图像)【解题要点】所谓φ—x 图象是指静电场中电势φ随x 变化情况图象.φ—x 图象斜率大小表示电场强度沿x 轴方向分量的大小。

电场强度沿x 轴分量的方向则据沿电场线电势降低判断。

1、两个等量异种点电荷位于x 轴上，相对原点对称分布，正确描述电势ϕ随位置x 变化规律的是图（ ）2、某静电场中x 轴上的电势随x 坐标变化的图象如图所示，φ－x 图象关于φ轴对称,a 、b 两点到O 点的距离相等.将一电荷从x 轴上的a 点由静止释放后粒子沿x 轴运动到b 点，运动过程中粒子只受电场力作用，则下列说法正确的是（ ） （ ）A ．该电荷一定带负电B ．电荷到b 点时动能为零C ．从O 到b ，电荷的电势能减小D ．从a 到b 电场力对电荷先做正功,后做负功3．有一静电场，其电势随x 坐标的改变而改变,变化的图线如右图所示,若将一带负电粒子(重力不计）从坐标原点O 由静止释放,粒子沿x 轴运动，电场中P 、Q 两点的坐标分别为1mm 、4mm 。

则下列说法正确的是（ ）A ．粒子经过P 点和Q 点加速度大小相等、方向相反B ．粒子经过P 点与Q 点时，动能相等C ．粒子经过P 点与Q 点时,电场力做功的功率相等D ．粒子在P 点的电势能为正值4。

空间某一静电场的电势φ随x 变化情况如图所示，下列说法中正确的是（ ）A 。

空间各点场强的方向均与x 轴垂直B 。

电荷沿x 轴从O 移到x1的过程中，电场力不做功C 。

正电荷沿x 轴从x1移到x2的过程中，电场力做正功，电势能减小D 。

负电荷沿x 轴从x1移到x2的过程中，电场力做负功，电势能增加5．假设空间某一静电场的电势φ随x 变化情况如图所示，根据图中信息可以确定下列说法中正确的是( ） A ．空间各点场强的方向均与x 轴垂直B ．电荷沿x 轴从0移到x 1的过程中,一定不受电场力的作用C ．正电荷沿x 轴从x 2移到x 3的过程中,电场力做正功，电势能减小D ．负电荷沿x 轴从x 4移到x 5的过程中，电场力做负功，电势能增加 6。

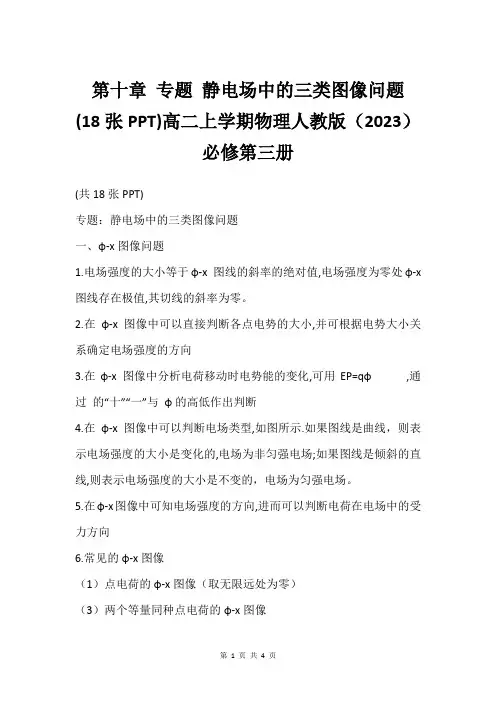

第十章专题静电场中的三类图像问题(18张PPT)高二上学期物理人教版（2023）必修第三册(共18张PPT)专题：静电场中的三类图像问题一、φ-x图像问题1.电场强度的大小等于φ-x 图线的斜率的绝对值,电场强度为零处φ-x 图线存在极值,其切线的斜率为零。

2.在φ-x 图像中可以直接判断各点电势的大小,并可根据电势大小关系确定电场强度的方向3.在φ-x 图像中分析电荷移动时电势能的变化,可用EP=qφ ,通过的“十”“一”与φ的高低作出判断4.在φ-x 图像中可以判断电场类型,如图所示.如果图线是曲线，则表示电场强度的大小是变化的,电场为非匀强电场;如果图线是倾斜的直线,则表示电场强度的大小是不变的，电场为匀强电场。

5.在φ-x图像中可知电场强度的方向,进而可以判断电荷在电场中的受力方向6.常见的φ-x图像（1）点电荷的φ-x图像（取无限远处为零）（3）两个等量同种点电荷的φ-x图像（2）两个等量异种电荷连线上的φ-x图像当堂练1、某静电场在x轴正半轴上的电势φ随x变化的关系如图所示,则()A.x1处跟x2处的电场强度方向相同B.x1处跟x2处的电场强度大小相等C.若把带正电的粒子从x1处移到x2处,电场力先做正功后做负功D.同一个带正电的粒子在R处具有的电势能小于在x2处的电势能A2、两个点电荷Q1和Q2固定在x轴上O、D两点,两者连线上各点电势高低如图中曲线所示(OB>BD),取无穷远处电势为零,由图可知,下列说法错误的是()A.B点的电场强度为零B.Q1为负电荷,Q2为正电荷C.Q1的电荷量一定大于Q2的电荷量D.将电子沿x轴从A点移到C点,电场力一直做正功A当堂练当堂练3.(多选)两电荷量分别为q1和q2的点电荷固定在x轴上的A、B两点,两点电荷连线上各点电势φ随坐标x变化的关系图像如图所示,其中P 点电势最高,且xAP 点的电势为零，则点的电势为B.粒子从到做匀速直线运动C.粒子在段电势能变化量小于在段电势能变化量D.粒子运动到点时动能为5、（多选）某条电场线是一条直线，上边依次有、、、四个点，相邻两点间距离均为，以点为坐标原点，沿电场强度方向建立轴，该电场线上各点电场强度随的变化规律如图所示，轴正方向为场强正方向.一个带电荷量为的粒子，从点由静止释放，仅受电场力作用.则( )AD当堂练三、Ep-x图像1、Ep-x图像描述的是带电粒子沿轴运动时具有的电势能随位置变化的情况,结合E,图像可以分析电场力做功、场强E、电势o 及粒子的电性等有关问题。

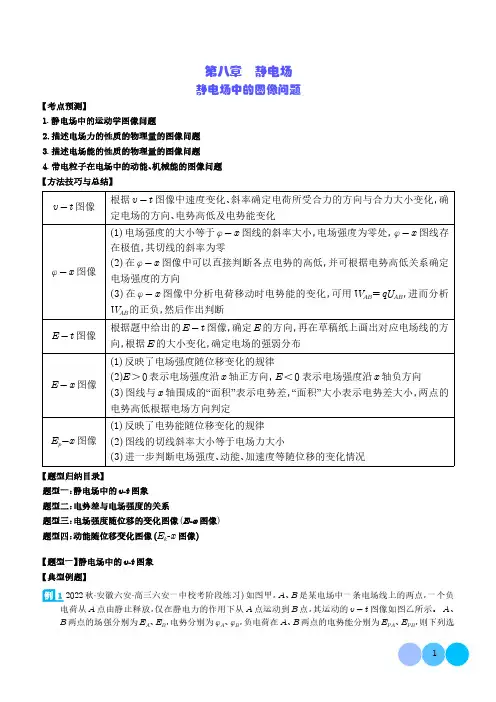

第八章　静电场静电场中的图像问题【考点预测】1. 静电场中的运动学图像问题2.描述电场力的性质的物理量的图像问题3. 描述电场能的性质的物理量的图像问题4. 带电粒子在电场中的动能、机械能的图像问题【方法技巧与总结】v-t图像根据v-t图像中速度变化、斜率确定电荷所受合力的方向与合力大小变化，确定电场的方向、电势高低及电势能变化φ-x图像(1)电场强度的大小等于φ-x图线的斜率大小，电场强度为零处，φ-x图线存在极值，其切线的斜率为零(2)在φ-x图像中可以直接判断各点电势的高低，并可根据电势高低关系确定电场强度的方向(3)在φ-x图像中分析电荷移动时电势能的变化，可用WAB=qUAB，进而分析WAB的正负，然后作出判断E-t图像根据题中给出的E-t图像，确定E的方向，再在草稿纸上画出对应电场线的方向，根据E的大小变化，确定电场的强弱分布E-x图像(1)反映了电场强度随位移变化的规律(2)E>0表示电场强度沿x轴正方向，E<0表示电场强度沿x轴负方向(3)图线与x轴围成的“面积”表示电势差，“面积”大小表示电势差大小，两点的电势高低根据电场方向判定E p-x图像(1)反映了电势能随位移变化的规律(2)图线的切线斜率大小等于电场力大小(3)进一步判断电场强度、动能、加速度等随位移的变化情况【题型归纳目录】题型一：静电场中的v­t图象题型二：电势差与电场强度的关系题型三：电场强度随位移的变化图像(E­x图像)题型四：动能随位移变化图像(E k­x图像)【题型一】静电场中的v­t图象【典型例题】12022秋·安徽六安·高三六安一中校考阶段练习)如图甲，A、B是某电场中一条电场线上的两点，一个负电荷从A点由静止释放，仅在静电力的作用下从A点运动到B点，其运动的v-t图像如图乙所示。

A、B两点的场强分别为E A、E B，电势分别为φA、φB，负电荷在A、B两点的电势能分别为E PA、E PB，则下列选项正确的是( )A.E A>E B，E PA>E PBB.E A<E B，E PA<E PBC.E A>E B，φA>φBD.E pA<E pB，φA<φB【答案】A【解析】根据v-t图像可知，斜率表示加速度，从A到B，图像斜率在减小，加速度在减小，受到的电场力在减小，即电场强度在减小，故E A>E B负电荷受到的电场力方向与场强方向相反，电荷从A运动到B，故电场力水平向右，电场线方向水平向左，沿电场线方向电势逐渐降低，故φA<φB负电荷在电势高的地方电势能反而比较小，故E PA>E PB故选A。

静电场中的图像问题三种图像类型1．v－t图象：根据v-t图象的速度变化、斜率变化（即加速度大小的变化），确定电荷所受电场力的方向与电场力的大小变化情况，进而确定电场强度的方向、电势的高低及电势能的变化．2．φ－x图象：（1）电场强度的大小等于φ－x图线的斜率大小，电场强度为零处，φ－x图线存在极值，其切线的斜率为零；（2）在φ－x图象中可以直接判断各点电势的大小，并可根据电势大小关系确定电场强度的方向；（3）在φ－x图象中分析电荷移动时电势能的变化，可用W AB＝qU AB，进而分析W AB的正负，然后作出判断．3．E－x图象：（1）反映了电场强度随位移变化的规律；（2）E＞0表示场强沿x轴正方向；E＜0表示场强沿x轴负方向；（3）图线与x轴围成的“面积”表示电势差，“面积”大小表示电势差大小，两点的电势高低根据电场方向判定．[思维深化]在电势能E p与位移x的图象中，与x轴的交点和图象斜率分别表示什么？答案与x轴的交点是电势为零的点，图象斜率反映静电力的大小，也间接反映了电场强度E的大小．典例应用【例1】[对v－t图象的理解]（2014·海南·9）（多选）如图1甲，直线MN表示某电场中一条电场线，a、b是线上的两点，将一带负电荷的粒子从a点处由静止释放，粒子从a运动到b过程中的v－t图象如图乙所示，设a、b两点的电势分别为φa、φb，场强大小分别为E a、E b，粒子在a、b两点的电势能分别为W a、W b，不计重力，则有（）图1A．φa>φb B．E a>E bC．E a<E b D．W a>W b答案BD 解析电场线为直线，带负电的粒子仅在电场力的作用下由静止释放，那么一定沿着电场力的方向运动，故电场强度的方向向左，b点的电势高，选项A错误；由v－t图象的斜率表示粒子运动的加速度可知粒子运动的加速度越来越小，故b点的场强小，E a>E b，选项B正确，C错误；电场力做正功，电势能减小，选项D正确．【例2】[对E－x图象的理解]（2014·上海·19）（多选）静电场在x轴上的场强E随x的变化关系如图2所示，While there is life there is hope．哪里有生命，哪里就有希望．x轴正向为场强正方向，带正电的点电荷沿x轴运动，则点电荷（）图2A．在x2和x4处电势能相等B．由x1运动到x3的过程中电势能增大C．由x1运动到x4的过程中电场力先增大后减小D．由x1运动到x4的过程中电场力先减小后增大答案BC 解析由题图可知，将正电荷沿x轴正向移动，从x2移动到x4的过程电场力做功不为零，两点处的电势能不相等，选项A错误；从x1运动到x3的过程电场力沿x轴负方向，电场力做负功，电势能增大，选项B正确；从x1运动到x4的过程场强先增大后减小，所以电场力先增大后减小，选项C正确，D错误．【例3】[对φ－x图象的理解]两电荷量分别为q1和q2的点电荷固定在x轴上的O、M两点，两电荷连线上各点电势φ随x变化的关系如图3所示，其中C为ND段电势最低的点，则下列说法正确的是（）图3A．q1、q2为等量异种电荷B．N、C两点间场强方向沿x轴负方向C．N、D两点间的电场强度大小沿x轴正方向先减小后增大D．将一正点电荷从N点移到D点，电势能先增大后减小答案 C 解析根据q1左侧和q2右侧电势随距离增大而降低可判断两者均为正电荷，A错．N、C间的电场方向沿x轴正方向，C点场强为0，B错．根据ND段图线的斜率大小先减小后增大可知，场强先减小到零后反向增大，C正确；正电荷从N移到D，由E p＝qφ知，电势能先减小后增大，D错．【例4】[对E p－x图象的理解]（2014·安徽·17）一带电粒子在电场中仅受静电力作用，做初速度为零的直线运动．取该直线为x轴，起始点O为坐标原点，其电势能E p与位移x的关系如图4所示，下列图象中合理的是（）图4Great works are performed not by strength , but by perseverance．完成伟大的事业靠的不是力量，而是毅力．答案 D 解析带电粒子在电场中运动时，其电势能的变化规律是非线性的．由E p—x图象知，带电粒子的电势能不是均匀变化的，静电力不能为恒力，故选项A错误；带电粒子仅受静电力作用，故电势能和动能相互转化，电势能的减少量等于动能的增加量，即动能增加得越来越慢，故选项B错误；由于静电力不是恒力，加速度a应该越来越小，故选项C错误，选项D正确．习题演练电场中图象问题的处理方法解决图象问题时首先根据图象的意义，写出有关的数学表达式，其次需要巧妙地利用图象的截距、斜率、极值点、变化趋势、面积等信息分析处理物理问题．1．如图1所示，实线是电场线，一带电粒子只在电场力的作用下沿虚线由A运动到B的过程中，其速度－时间图象是选项中的（）图1答案 B 解析电场力的方向指向轨迹的凹侧且沿与电场线相切的方向，因此粒子从A运动到B的过程中电场力方向与速度方向的夹角大于90°，粒子做减速运动，电场力越来越小，加速度越来越小，故B项正确。

静电场中的图像问题三种图像类型1．v－t图象：根据v-t图象的速度变化、斜率变化（即加速度大小的变化），确定电荷所受电场力的方向与电场力的大小变化情况，进而确定电场强度的方向、电势的高低及电势能的变化．2．φ－x图象：（1）电场强度的大小等于φ－x图线的斜率大小，电场强度为零处，φ－x图线存在极值，其切线的斜率为零；（2）在φ－x图象中可以直接判断各点电势的大小，并可根据电势大小关系确定电场强度的方向；（3）在φ－x图象中分析电荷移动时电势能的变化，可用W AB＝qU AB，进而分析W AB的正负，然后作出判断．3．E－x图象：（1）反映了电场强度随位移变化的规律；（2）E＞0表示场强沿x轴正方向；E＜0表示场强沿x轴负方向；（3）图线与x轴围成的“面积”表示电势差，“面积”大小表示电势差大小，两点的电势高低根据电场方向判定．[思维深化]在电势能E p与位移x的图象中，与x轴的交点和图象斜率分别表示什么？答案与x轴的交点是电势为零的点，图象斜率反映静电力的大小，也间接反映了电场强度E的大小．典例应用【例1】[对v－t图象的理解]（2014·海南·9）（多选）如图1甲，直线MN表示某电场中一条电场线，a、b是线上的两点，将一带负电荷的粒子从a点处由静止释放，粒子从a运动到b过程中的v－t图象如图乙所示，设a、b两点的电势分别为φa、φb，场强大小分别为E a、E b，粒子在a、b两点的电势能分别为W a、W b，不计重力，则有（）图1A．φa>φb B．E a>E bC．E a<E b D．W a>W b答案BD 解析电场线为直线，带负电的粒子仅在电场力的作用下由静止释放，那么一定沿着电场力的方向运动，故电场强度的方向向左，b点的电势高，选项A错误；由v－t图象的斜率表示粒子运动的加速度可知粒子运动的加速度越来越小，故b点的场强小，E a>E b，选项B正确，C错误；电场力做正功，电势能减小，选项D正确．【例2】[对E－x图象的理解]（2014·上海·19）（多选）静电场在x轴上的场强E随x的变化关系如图2所示，x轴正向为场强正方向，带正电的点电荷沿x轴运动，则点电荷（）图2A．在x2和x4处电势能相等B．由x1运动到x3的过程中电势能增大C．由x1运动到x4的过程中电场力先增大后减小D．由x1运动到x4的过程中电场力先减小后增大答案BC 解析由题图可知，将正电荷沿x轴正向移动，从x2移动到x4的过程电场力做功不为零，两点处的电势能不相等，选项A错误；从x1运动到x3的过程电场力沿x轴负方向，电场力做负功，电势能增大，选项B正确；从x1运动到x4的过程场强先增大后减小，所以电场力先增大后减小，选项C正确，D错误．【例3】[对φ－x图象的理解]两电荷量分别为q1和q2的点电荷固定在x轴上的O、M两点，两电荷连线上各点电势φ随x变化的关系如图3所示，其中C为ND段电势最低的点，则下列说法正确的是（）图3A．q1、q2为等量异种电荷B．N、C两点间场强方向沿x轴负方向C．N、D两点间的电场强度大小沿x轴正方向先减小后增大D．将一正点电荷从N点移到D点，电势能先增大后减小答案 C 解析根据q1左侧和q2右侧电势随距离增大而降低可判断两者均为正电荷，A错．N、C间的电场方向沿x轴正方向，C点场强为0，B错．根据ND段图线的斜率大小先减小后增大可知，场强先减小到零后反向增大，C正确；正电荷从N移到D，由E p＝qφ知，电势能先减小后增大，D错．【例4】[对E p－x图象的理解]（2014·安徽·17）一带电粒子在电场中仅受静电力作用，做初速度为零的直线运动．取该直线为x轴，起始点O为坐标原点，其电势能E p与位移x的关系如图4所示，下列图象中合理的是（）图4答案 D 解析带电粒子在电场中运动时，其电势能的变化规律是非线性的．由E p—x图象知，带电粒子的电势能不是均匀变化的，静电力不能为恒力，故选项A错误；带电粒子仅受静电力作用，故电势能和动能相互转化，电势能的减少量等于动能的增加量，即动能增加得越来越慢，故选项B错误；由于静电力不是恒力，加速度a应该越来越小，故选项C错误，选项D正确．习题演练电场中图象问题的处理方法解决图象问题时首先根据图象的意义，写出有关的数学表达式，其次需要巧妙地利用图象的截距、斜率、极值点、变化趋势、面积等信息分析处理物理问题．1．如图1所示，实线是电场线，一带电粒子只在电场力的作用下沿虚线由A运动到B的过程中，其速度－时间图象是选项中的（）图1答案 B 解析电场力的方向指向轨迹的凹侧且沿与电场线相切的方向，因此粒子从A运动到B的过程中电场力方向与速度方向的夹角大于90°，粒子做减速运动，电场力越来越小，加速度越来越小，故B项正确。

专题十二静电场中图像综合问题E-x图像1.某静电场方向平行于x轴,x轴上各点电场强度随位置的变化关系如图所示,规定x轴正方向为电场强度正方向.若取x0处为电势零点,则x轴上各点电势随位置的变化关系可能为(C)[解析] 由图可知,电场强度方向始终沿x轴正方向,故电势沿x轴正方向一直降低,故0<x<x0>0知,电势φ随x轴位置变化图像时,电势φ>0,x>x0时,电势φ<0,故A、D错误;又由E=-ΔφΔx的斜率绝对值可表示电场强度,故0<x<x0时,φ-x图像的斜率绝对值逐渐变大,x>x0时,φ-x图像的斜率绝对值逐渐变小,故C正确,B错误.φ-x图像2.(多选)[2017·全国卷Ⅰ] 在一静止点电荷的电场中,任一点的电势φ与该点到点电荷的距离r的关系如图所示.电场中四个点a、b、c和d的电场强度大小分别E a、E b、E c和E d.点a到点电荷的距离r a与点a的电势φa已在图中用坐标(r a,φa)标出,其余类推.现将一带正电的试探电荷由a点依次经b、c点移动到d点,在相邻两点间移动的过程中,电场力所做的功分别为W ab、W bc和W cd.下列选项正确的是(AC)A.E a∶E b=4∶1B.E c∶E d=2∶1C.W ab∶W bc=3∶1D.W bc∶W cd=1∶3[解析] 由点电荷的场强公式E=kQ r 2,可得E a ∶E b =4∶1,E c ∶E d =4∶1,选项A 正确,选项B 错误;电场力做功W=qU ,U ab ∶U bc =3∶1,则W ab ∶W bc =3∶1,又有U bc ∶U cd =1∶1,则W bc ∶W cd =1∶1,选项C 正确,选项D 错误.3.(多选)为了测定某平行于纸面的匀强电场的场强,某同学进行了如下操作:取电场内某一位置O 点为坐标原点建立x 轴,选取x 轴上到O 点距离为r 的P 点,以O 为圆心、r 为半径作圆,如图甲所示;从P 点起逆时针沿圆周测量圆上各点的电势φ和转过的角度θ;当半径r 分别取r 0、2r 0、3r 0时,绘制的φ-θ图线如图乙所示.乙图中曲线①、②、③均在θ=θ0时达到最大值,最大值分别为4φ0、3φ0、2φ0.下列说法正确的是 ( BD )A .O 点为电势零点B .曲线①、②、③的交点M 和N 在同一等势线上C .场强方向与x 轴正方向的夹角为θ0D .场强的大小为φ0r 0 [解析] 电场强度方向从电势最高点指向电势最低点,根据图像,电场方向与x 轴负方向成θ0角,选项C 错误;由图知曲线①、②、③的交点M 和N 电势相等,因为是匀强电场,所以交点M 和N 在同一等势线上,选项B 正确;根据图像,曲线①的峰值最大,曲线①对应的r 最大,取值为3r 0,曲线③对应的半径为r 0,电场强度的大小为E=U d =2φ0-02r 0=φ0r 0,选项D 正确;曲线③的峰值为2φ0,最小值为0,因为是匀强电场,坐标原点O 的电势为φ=2φ0+02=φ0,选项A 错误.E p -x 图像、E k -x 图像4.(多选)一带正电的粒子仅在电场力作用下沿x 轴正方向运动,其电势能E p 随位置x 的变化关系如图所示,其中0~x 2段是对称的曲线,x 2~x 3段是直线,则下列判断正确的是 ( AD )A .x 1、x 2、x 3处电势φ1、φ2、φ3的关系为φ1<φ2<φ3B .粒子在0~x 1段所受电场力沿x 轴负方向;x 1~x 3段所受电场力沿x 轴正方向C .粒子从O 点向x 3运动过程中加速度逐渐减小D .粒子从x 2向x 3运动过程电场力做负功[解析] 粒子沿x 轴正方向运动的过程,电势能先减小后增大,可知电场力先做正功后做负功,由于粒子带正电,可知在0~x 1段所受电场力沿x 轴正方向,x 1~x 3段所受电场力沿x 轴负方向,粒子从x 2向x 3运动过程电场力做负功,B 错误,D 正确;由E p =qφ,可知,从O 点开始沿x 轴正方向,电势先降低后升高,x 1处的电势最低,可得φ1<φ2<φ3,A 正确;图线的斜率表示粒子所受电场力,粒子从O点向x3运动过程中,受到的电场力先减小后增大,再保持不变,故粒子的加速度先减小后增大,再保持不变,C错误.电场分布与v-t图像相结合问题5.(多选)空间某电场线分布如图所示,一负电荷q仅在电场力作用下从M点以初速度v0沿MO方向运动(以向右为正方向),则电荷在运动过程中的速度—时间图像可能是 ( AC )A BC D[解析] 依题意,由于负电荷受到的电场力方向与初速度方向相反,所以开始时,电荷先减速,速度减为零时,又反向加速.根据电场线的疏密程度反应电场强度的大小,电场线越密,场强越大,若电荷不能过O点,根据F=Eq=ma,则电荷先做加速度逐渐增大的减速运动,减速到零后,反向做加速逐渐减小的加速运动;若电荷能过O点,则电荷先做加速度逐渐增大的减速运动,过O点后又做加速度逐渐减小的减速运动,速度减为零时,反向做加速度逐渐增大的加速运动,过O点后,又做加速度逐渐减小的加速运动,根据v-t图像的斜率表示加速度,由数学知识可知选项A、C图像符合,B、D图像不符合.。

高中物理静电场的图像问题（含例题和答案解析）在高中物理静电场中，我们都已经注重带电粒子在电场中的运动，我们还应重视描述电场本质的图像。

描述电场的图像有以下两种情况，一种是直接在坐标系中用电场线或等势线描述电场的分布，另一种是描述电场的本质的物理量随距离或其他量的变化关系图像，如场强随坐标轴变化的函数图像：即图像，电势随坐标轴变化的函数图像：图像，电势能随坐标轴变化的图像：图像。

解答该类型题关键是要读懂图像的意义，即坐标轴，坐标原点，斜率，交点坐标，变化趋势等的物理意义，同时结合题意，读懂已知条件，以及提出的问题，根据电场强度的定义式和电势的基本公式解决问题。

同时一定要根据图像描述的内容找出对应我们学习过的静电场的模型，场源可能是点电荷，也可能是电偶极子，还可能是带电平板等。

一、在坐标系中用电场线或者等势线来描述电场知识准备：1、等势线和电场线互相垂直；2、等势线密的部分电场强度大；3、电势沿着电场线电势越来越低。

例1、（2004&北京）静电透镜是利用静电场使电子束会聚或发散的一种装置，其中某部分静电场的分布如右图所示．虚线表示这个静电场在xoy平面内的一簇等势线，等势线形状相对于ox轴、oy轴对称．等势线的电势沿x轴正向增加．且）时，速度与相邻两等势线的电势差相等．一个电子经过P点（其横坐标为-xox轴平行．适当控制实验条件，使该电子通过电场区域时仅在ox轴上方运动．在随位置坐标x变化的示意图通过电场区域过程中，该电子沿y方向的分速度vy是（）题目分析：根据等势线与电场线垂直和电势变化的情况从而画出经过p点的电场线（画时先在经过的等势线上的点作一小段垂线，再用平滑的曲线连接起来），然后根据受力情况求出物体在y轴方向的加速度和水平方向的加速度，得出物体在水平方向的速度和竖直方向速度变化情况．这其实是运动的合成与分解的问题。

解：由于等势线的电势沿x轴正向增加，等势线与电场线垂直，故可做出经过P 点的电场线如图所示，电子所受的电场力与场强方向相反，故电子受到一个斜向右下方的电场力，这个力可以分解为沿x轴正方向的力和沿y轴负方向的力，所以粒子从-x开始沿x轴正方向做初速度为v的加速度运动；沿y轴的负方向做初速度等于0的加速运动，所以沿y轴方向的速度方向向下，为负值，故A、C 错误。
