有线电视分支分配器有线电视分配器作用及原理介绍有线电视分配器作用及原理介绍在我们的生活中，我们大家应该都看过电视吧，最初的是黑白电视，随着科技的发展，发明了彩色电视，现在几乎每个家庭都有电视，电视机本身是没有节目的，只要我们给电视机装上有线天线，这样我们就可以看到很多的电视频道，通过看电视可以很好的放松我们自己，我们要知道，有线电视的配备设备中有分配器，下面就来给大家介绍一下它的作用。

有线电视的分配器是用来分配有线电视信号的器材。

每个用户的信号都是从分配器分配进入我们每家每户的。

例如：一分二有两种，一种是一分支器(IN，OUT，BR)还有就是二分配器(IN，OUT，OUT)信号进线接IN，两个OUT分别接用户电视。

原理：有线电线分配器原理就是通过一些电阻电容电感的阻抗变换匹配电路合理分配信号，使各路输出端的信号互相不受影响，并且也不会影响到输入端的信号，但是分配器是有一定衰减作用的。

作用一：1.有线电视的分配器可以用于分配信号，譬如三分配器就是用于将一路信号平均分配成为三路，但在分配信号的同时也会带来分配损失，以三分配器为例，它的分配损失就是6dB，也就是说它的每一路信号都比原来的信号强度要减少6dB。

按照有线电视线路的标准，一般用户连接一个四分配器是不需要再加放大器的。

有线电视分配器对信号功率的分配分量大小用db(分贝)表示，这是一个相对量，类似我们日常所熟悉的倍数。

例如：我们把一个信号按1/2平均分配，每个信号即为0.5。

换算成分贝表示即：lg0.5(取0.5的对数)X 10 -3db,因此，在理论上，把一个信号一分为二，这个信号即减小了-3db。

但在实际运用中，这些器件都不是理想化的。

所以，实际衰减要稍大于理论值。

作用二：有线电视分配器不但具有功率信号的分配功能，更重要的是它在分配信号的同时，对端口的是设备起到阻抗匹配的作用，这在高频宽带电路中是非常重要的。

关于有线电视的分配器作用已经告诉了大家，其实分配器的作用在我们的生活中是很重要的，因为很多家庭都有电视，所以就可能会接触到分配器，分配器是和信号有关系的，而我们看电视又离不开信号，所以说感兴趣的朋友可以对这方面的知识多加了解，我们会发现，生活中有很多需要我们学习和了解的知识，希望我们大家都可以从生活中不断的学习。

有线电视，分配器，分支器的参数和选择
分配器：普通家庭有多台电视，可以用这种。

它可以将一路入户的有线信号分成多路信号输出到电视，输出信号相互隔离，不会发生串扰的现象。

各路输出的信号对比输入信号会有一定的衰减，衰减也都相同。

分支器：TAP口又叫BR口，意思为分支，如果有将分支设备串联需要的时候，就要用到分支器。

它的形式与分配器类似。

但它的输出只有一个OUT口其余为若干个BR口，OUT口的衰减很小，为分支器与分支器之间的连接接口。

BR口的信号衰减较大，不可再作为分支器串联的干路连接，一般直接连接到终端。

放大器：如果入户信号不强，分配给多个电视后，由于分配器会产生对信号衰减的副作用，电视画面会出现较大的雪花。

这时可以在分配器前加一个放大器，增强信号增益，减少画质劣化。

即使不使用分配器，也可以使用放大器放大信号。

城市有线电视网络通到每个用户家里的信号，一般可以保证达到一个终端的收看标准，当您家中有多台电视机时，就要加装分配器，以保证多台电视机的收看。

分配器是有衰减的，但是它的衰减也是平均的，以三分配器为例，它的三个分配端口的衰减量都是一样的6dB,而您现在使用的是分支器，它的各输出端的衰减是不一样的，OUT端是主输出端，它的衰减叫插入损耗，仅仅只有1-2dB,而BR(branch)端是分支端，它的衰减量叫分支衰减量，依型号不同在6-24dB,这也就是您接OUT清楚而接BR不行的原因。

所以您只要将分支器换成分配器就可以了，只要您家信号强度比较好，接入分配器也是看不出什么衰减的。

你需要分四路，就选择四分配器。

不要留富余，因为分配数量与衰减量是成正比的。

下面图片是正常接法：。

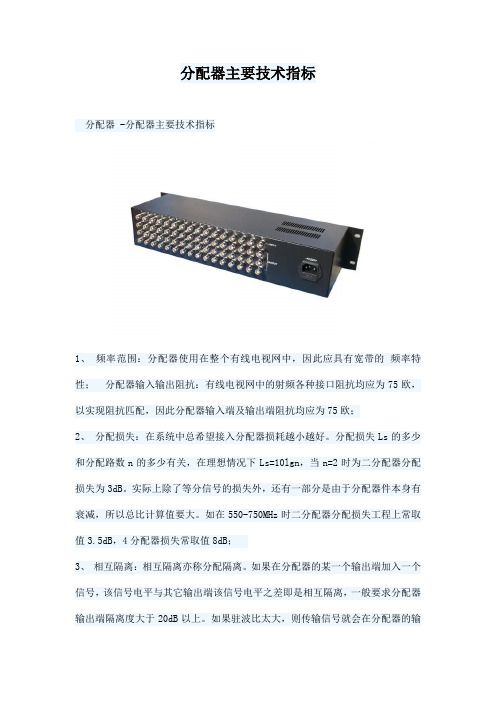

分配器主要技术指标分配器 -分配器主要技术指标1、频率范围：分配器使用在整个有线电视网中，因此应具有宽带的频率特性；分配器输入输出阻抗：有线电视网中的射频各种接口阻抗均应为75欧，以实现阻抗匹配，因此分配器输入端及输出端阻抗均应为75欧；2、分配损失：在系统中总希望接入分配器损耗越小越好。

分配损失Ls的多少和分配路数n的多少有关，在理想情况下Ls=10lgn，当n=2时为二分配器分配损失为3dB。

实际上除了等分信号的损失外，还有一部分是由于分配器件本身有衰减，所以总比计算值要大。

如在550-750MHz时二分配器分配损失工程上常取值3.5dB，4分配器损失常取值8dB；3、相互隔离：相互隔离亦称分配隔离。

如果在分配器的某一个输出端加入一个信号，该信号电平与其它输出端该信号电平之差即是相互隔离，一般要求分配器输出端隔离度大于20dB以上。

如果驻波比太大，则传输信号就会在分配器的输入端或者输出端产生反射，对图像质量产生不良影响，如重影等。

分配器在工程中还分为过电型分配器、户外型分配器、户内分配器等。

4、驻波比：全称为电压驻波比，又名VSWR和SWR，为英文Voltage Standing Wave Ratio的简写。

驻波比就是一个数值，用来表示天线和电波发射台是否匹配。

如果 SWR 的值等于1，则表示发射传输给天线的电波没有任何反射，全部发射出去，这是最理想的情况。

如果SWR 值大于1，则表示有一部分电波被反射回来，最终变成热量，使得馈线升温。

被反射的电波在发射台输出口也可产生相当高的电压，有可能损坏发射台。

5、反射损耗是指负载直接接在信号源上所得到的功率和由于分配器匹配不好引起的反射功率之比用dB表示。

有线电视分支器有线电视分支器实际是一种定向信号传输器件（内装定向藕合器）。

一分支、二分支、四分支、八分支等多种类型，分支器是把一部分信号能量定向传送到分支端口（TAB），而余下的信号经输出端口（OUT）送往下一个分支器或分配器。

分支器有更好的相互隔离性能和反向隔离性能，而且分支能量控制（称之为藕合量）。

每种类型又有多种规格。

从4DB到场30DB的藕合量能满足工程上的需要，在家庭装潢中常采用4DB、6DB的一分支代替二分配器，8DB或12DB的二分支器代三分配器。

当分配路数更多时，或发生变化需求增加路数时，采用分支器加分配器的方式更合理。

电视分配器：电视分配器是通过利用内部结构的电容，小磁性线圈，把通过分配器的电平信号适当微弱，增加稳定，使每个输出端口达到一定的损耗标准。

二分配一般3.5DB，三分配一般5.7DB，四分配7DB，使每个输出接口保持在75欧姆电阻，使输出端口保持正常的电平接收信号。

总之分配路数越多，电缆越长，分到的信号就越小。

以电视显像管出现雪花为准，应加装一个家用双向放大器。

分配器的每个端口阻抗应该是75欧姆，以保证与电缆、电视机的阻抗相匹配。

如不匹配，会造成信号反射，传输效果降低，引起图象干扰等。

表明匹配好坏的量纲用反射损耗（DB）表示。

此值越大越好，优秀的产品做到18DB以上，分路损耗用分配损耗（DB）表示。

信号经分配输入（IN）到输出端口（OUT）要减少，理论值二分配为3DB、四分配为6DB。

常见的产品为4DB和8DB，优秀的产品为3.5DB和7DB以下，相互隔离（DB）输出口之间要求不能互通，避免电视机之间相互干扰。

优秀的产品大于30DB，用分支器得到的效果比分配器更好。

传感器可利用热释电红外传感器或振动传感器。

热释电红外传感器通过检测人或动物发射的红外线而输出电信号，作用角度为110°。

可使用BISS001型红外成品组件，作用距离通过菲聂尔透镜调节。

振动传感器可采用ND-l型高灵敏振动位移传感器。
