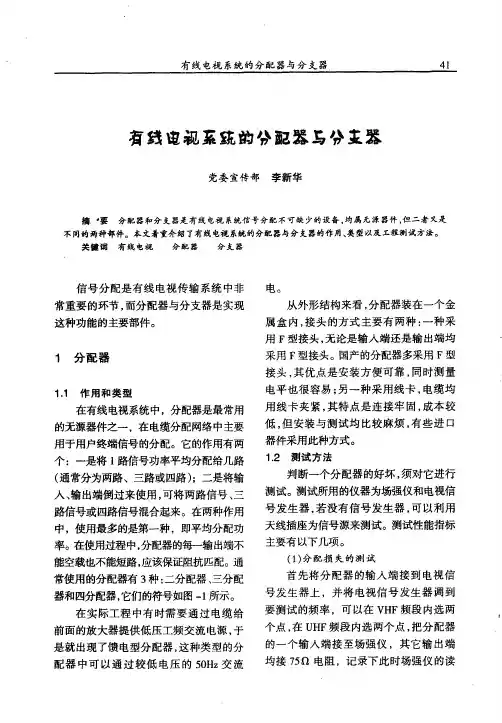

有线电视分支分配器有线电视分配器作用及原理介绍有线电视分配器作用及原理介绍在我们的生活中，我们大家应该都看过电视吧，最初的是黑白电视，随着科技的发展，发明了彩色电视，现在几乎每个家庭都有电视，电视机本身是没有节目的，只要我们给电视机装上有线天线，这样我们就可以看到很多的电视频道，通过看电视可以很好的放松我们自己，我们要知道，有线电视的配备设备中有分配器，下面就来给大家介绍一下它的作用。

有线电视的分配器是用来分配有线电视信号的器材。

每个用户的信号都是从分配器分配进入我们每家每户的。

例如：一分二有两种，一种是一分支器(IN，OUT，BR)还有就是二分配器(IN，OUT，OUT)信号进线接IN，两个OUT分别接用户电视。

原理：有线电线分配器原理就是通过一些电阻电容电感的阻抗变换匹配电路合理分配信号，使各路输出端的信号互相不受影响，并且也不会影响到输入端的信号，但是分配器是有一定衰减作用的。

作用一：1.有线电视的分配器可以用于分配信号，譬如三分配器就是用于将一路信号平均分配成为三路，但在分配信号的同时也会带来分配损失，以三分配器为例，它的分配损失就是6dB，也就是说它的每一路信号都比原来的信号强度要减少6dB。

按照有线电视线路的标准，一般用户连接一个四分配器是不需要再加放大器的。

有线电视分配器对信号功率的分配分量大小用db(分贝)表示，这是一个相对量，类似我们日常所熟悉的倍数。

例如：我们把一个信号按1/2平均分配，每个信号即为0.5。

换算成分贝表示即：lg0.5(取0.5的对数)X 10 -3db,因此，在理论上，把一个信号一分为二，这个信号即减小了-3db。

但在实际运用中，这些器件都不是理想化的。

所以，实际衰减要稍大于理论值。

作用二：有线电视分配器不但具有功率信号的分配功能，更重要的是它在分配信号的同时，对端口的是设备起到阻抗匹配的作用，这在高频宽带电路中是非常重要的。

关于有线电视的分配器作用已经告诉了大家，其实分配器的作用在我们的生活中是很重要的，因为很多家庭都有电视，所以就可能会接触到分配器，分配器是和信号有关系的，而我们看电视又离不开信号，所以说感兴趣的朋友可以对这方面的知识多加了解，我们会发现，生活中有很多需要我们学习和了解的知识，希望我们大家都可以从生活中不断的学习。

有线电视分支器有线电视分支器实际是一种定向信号传输器件（内装定向藕合器）。

一分支、二分支、四分支、八分支等多种类型，分支器是把一部分信号能量定向传送到分支端口（TAB），而余下的信号经输出端口（OUT）送往下一个分支器或分配器。

分支器有更好的相互隔离性能和反向隔离性能，而且分支能量控制（称之为藕合量）。

每种类型又有多种规格。

从4DB到场30DB的藕合量能满足工程上的需要，在家庭装潢中常采用4DB、6DB的一分支代替二分配器，8DB或12DB的二分支器代三分配器。

当分配路数更多时，或发生变化需求增加路数时，采用分支器加分配器的方式更合理。

电视分配器：电视分配器是通过利用内部结构的电容，小磁性线圈，把通过分配器的电平信号适当微弱，增加稳定，使每个输出端口达到一定的损耗标准。

二分配一般3.5DB，三分配一般5.7DB，四分配7DB，使每个输出接口保持在75欧姆电阻，使输出端口保持正常的电平接收信号。

总之分配路数越多，电缆越长，分到的信号就越小。

以电视显像管出现雪花为准，应加装一个家用双向放大器。

分配器的每个端口阻抗应该是75欧姆，以保证与电缆、电视机的阻抗相匹配。

如不匹配，会造成信号反射，传输效果降低，引起图象干扰等。

表明匹配好坏的量纲用反射损耗（DB）表示。

此值越大越好，优秀的产品做到18DB以上，分路损耗用分配损耗（DB）表示。

信号经分配输入（IN）到输出端口（OUT）要减少，理论值二分配为3DB、四分配为6DB。

常见的产品为4DB和8DB，优秀的产品为3.5DB和7DB以下，相互隔离（DB）输出口之间要求不能互通，避免电视机之间相互干扰。

优秀的产品大于30DB，用分支器得到的效果比分配器更好。

传感器可利用热释电红外传感器或振动传感器。

热释电红外传感器通过检测人或动物发射的红外线而输出电信号，作用角度为110°。

可使用BISS001型红外成品组件，作用距离通过菲聂尔透镜调节。

振动传感器可采用ND-l型高灵敏振动位移传感器。

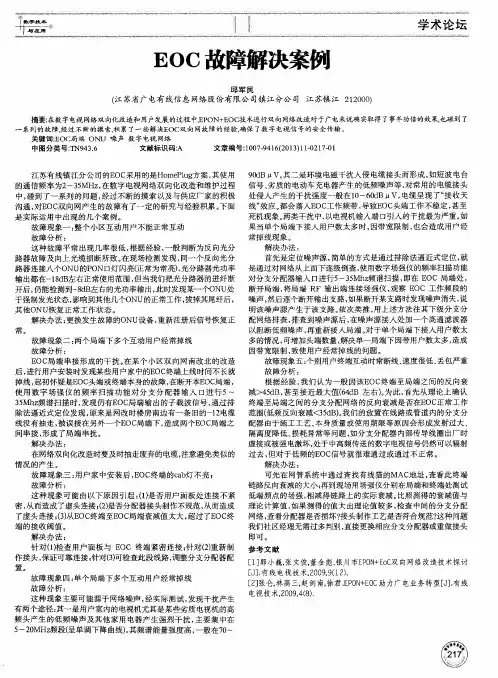

EOC参数综述EOC(Ethernet Over Coax)即通过同轴电缆传输宽带数据的技术，就是将宽带信号经过调制后与电视信号混合在CATV同轴电缆上传输，然后在用户终端解调分离出数据信号。

可以在不增加布线、不改变原同轴电缆及设备、不需要有线电视双向改造的情况下，实现了有线电视双向改造的功能，可以在不影响有线电视信号传输和收看的同时通过同轴电缆实现高速上网，是一种先进的宽带接入和双向化改造方案。

在分析EOC建设方案时，一些参数是作为评估时必要的依据，这些参数对EOC技术的性能有着很大的影响力。

电平电平的基础定义：在“特定阻抗条件下，在指定频带范围的信号全部能量”。

电平是用来表示电量（功率或电压）的相对大小。

系统中某一点的电平，常用该点的功率（或电压）对某一基准功率（或电压）的分贝比来表示。

在有线电视技术中，常用“在75欧姆的负载上1μV信号电压所产生的功率”作为电平的基准值，这就是平常用的最多的电平单位“dBμV”。

在模拟电视中，到达电视的信号低于50db电视画面会出现雪花；数字电视中，机顶盒接收的信号低于40db以下画面会出现马赛克或静帧现象。

常用电平值：1、模拟电视信号在光节点处输出电平：115db，用户家接收电平一般在65-75db之间，最低在55db也可收看电视。

2、数字电视信号在光节点处输出电平：115db，用户家接收电平一般在65-75db之间，最低在50db也可收看电视。

噪声的分类1、内部噪声光链路的噪声，决定上行载噪比；宽放的热噪声2、内部干扰下行二次互调差频n×8MHz、宽放振荡、开关电源、连接腐蚀3、外部干扰3.1家用电器3.2杂散电磁波(天电干扰、工业干扰、短波干扰)侵入、感应有线电视网络中的线路噪声由电网噪声、电视机的载频泄露、外来干扰等组成，有线电视业内将这种噪声定义为汇聚噪声。

前两项为线路中汇聚噪声的主要来源，此两类噪声随着有线电视网络下借用户数量的增多呈线性增长趋势，在用户密集的环境中低频EOC方案的噪声甚至可以高达60~80dBuv。

用户系统分配1. 分配器2. 分支器3. 多分支系统4. 数字电视机顶盒分配器的工作原理• 1 •分配器的电路原理•2•分配器的主要元件的作用分配器的主要特性和使用方法•1 •阻抗匹配及驻波比•2•分配损失•3•隔离度•4•反射损耗•5■分配器的使用方法分配器的使用方法(1) 正向能量分配(2) 作为干线无源分路器(3) 分配器倒接作带宽混合器•1.三，四，六分配器简介•2•目前常用分配器的性能简介•3•过流型分配器•4•通用型和防水型电流通过型分配器性能参分配器的种类数四，六分配器简介•(1)三分配器。

它是把一路输入信号均匀地分成三路输出信号的分配器它也是由阻抗匹配变压器•分配变压器和隔离电阻组成•(2)四分配器。

四分配器是把一输入信号均匀地分成四路输出信号的分配器。

它是在二分配器两个输出端口再分别接一个二分配器，即由3个二分配器组成的•(3)六分配器。

它是一路输入信号均匀地分成六幽*俞出信号的分配器。

分配器应用实例分析• 1 •连接实例•2.分析计算：计算方法的基本公式是：某一端达到的电平二前一点电平■器件插入损耗・电缆长度损耗分支器•1 •分支器的工作原理•2•分支器的主要特性及其用法•3•各类分支器简介•4.分支器的应用实例分析分支器的工作原理• 1 •分支器的工作原理：我们以磁芯耦合变压器的分支器为例来分析分支器的基本工作原理。

•2•分支器的组成：分支器是由定向耦合器和分配器的基本电路组合而成的分配器的主要特性及其用法•1 •阻抗匹配与反射损耗•2■插入损耗•3•耦合衰减•4.反向隔离度•5.分支损耗•6•分支隔离度各类分支器简介•1 •野外过流型分支器•2•防雨型分支器•3.室内型分支器•4•串接分支器分支器的应用实例分析• 1 •连接实例•2.电平计算多分支系统•1 •延长放大器•2用户分配放大器•3.用户分配系统延长放大器・1•延长放大器的作用：用以补偿电缆造成的信号损耗，用来延长干线上信号的传输距离的放大器就叫延长放大器・2延长放大器的电路原理：从干线上来的电视信号电平由于经过电缆的衰减，到达延长放大器的输入口，高端频率的电平和低端平率的电平已相差很多，这主要是电缆的高频损耗与低频损耗差异所引起的・3.延长放大器的安装和调试（1）延长放大器的安装（2）延长放大器的调试：1）安装好放大器。

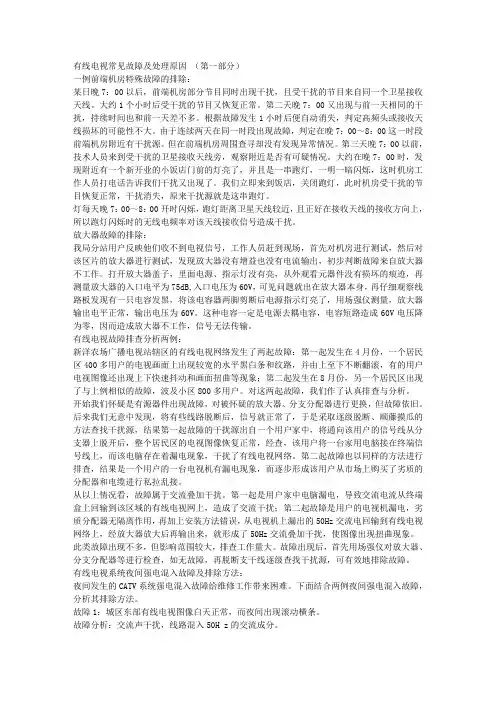

有线电视常见故障及处理原因（第一部分）一例前端机房特殊故障的排除：某日晚7：00以后，前端机房部分节目同时出现干扰，且受干扰的节目来自同一个卫星接收天线。

大约1个小时后受干扰的节目又恢复正常。

第二天晚7：00又出现与前一天相同的干扰，持续时间也和前一天差不多。

根据故障发生1小时后便自动消失，判定高频头或接收天线损坏的可能性不大。

由于连续两天在同一时段出现故障，判定在晚7：00～8：00这一时段前端机房附近有干扰源。

但在前端机房周围查寻却没有发现异常情况。

第三天晚7：00以前，技术人员来到受干扰的卫星接收天线旁，观察附近是否有可疑情况。

大约在晚7：00时，发现附近有一个新开业的小饭店门前的灯亮了，并且是一串跑灯，一明一暗闪烁，这时机房工作人员打电话告诉我们干扰又出现了。

我们立即来到饭店，关闭跑灯，此时机房受干扰的节目恢复正常，干扰消失，原来干扰源就是这串跑灯。

灯每天晚7：00～8：00开时闪烁，跑灯距离卫星天线较近，且正好在接收天线的接收方向上，所以跑灯闪烁时的无线电频率对该天线接收信号造成干扰。

放大器故障的排除：我局分站用户反映他们收不到电视信号，工作人员赶到现场，首先对机房进行测试，然后对该区片的放大器进行测试，发现放大器没有增益也没有电流输出，初步判断故障来自放大器不工作。

打开放大器盖子，里面电源、指示灯没有亮，从外观看元器件没有损坏的痕迹，再测量放大器的入口电平为75dB,入口电压为60V，可见问题就出在放大器本身，再仔细观察线路板发现有一只电容发黑，将该电容器两脚剪断后电源指示灯亮了，用场强仪测量，放大器输出电平正常，输出电压为60V。

这种电容一定是电源去耦电容，电容短路造成60V电压降为零，因而造成放大器不工作，信号无法传输。

有线电视故障排查分析两例：新洋农场广播电视站辖区的有线电视网络发生了两起故障：第一起发生在4月份，一个居民区400多用户的电视画面上出现较宽的水平黑白条和纹路，并由上至下不断翻滚，有的用户电视图像还出现上下快速抖动和画面扭曲等现象；第二起发生在8月份，另一个居民区出现了与上例相似的故障，波及小区800多用户。

分支器、分配器介绍（福建金钱猫公司）分支/分配器是一种高频宽带信号功率分配的无源器件。

它的带宽目前已达到5—1000MHz，其结构简单，价格低廉，工作不需要电源，广泛用于HFC有线电视领域。

器件分为室内型和野外型两种结构，以适应不同环境的需要。

野外型器件除具有防水功能外，通常还具有过流功能，以适应需要通过电缆供电的网络。

分配器能将卫星天线上高频头接收到的信号，经同轴电缆均等地分成多路的电子电路，我们称它为分配器，或叫功率分配器。

常见的有两种：一种是有源的，其供电取自于卫星接收机向天线高频头的供电，有源分配器多见于六分配器、八分配器和少数四分配器。

另一种是无源分配器，它是通过电感、电阻和电容进行无源分配的。

分配器是ＣＡＴＶ网络前端设备中一个重要组成部件（后端常用分支器）。

分支器分支器是在一个主输出信号顺利通过的情况下，能分出一部分低于主输出信号电平的一个或几个相等信号的电子电路，它也具有很好的隔离性。

只要在主输出口接有标准阻抗的同轴电缆线或终端匹配电阻，分支口开路或短路对输入口阻抗和网络传输影响不大。

有线电视网络运用这个特性来连接各用户终端主输入口。

但要求每条线路终端主输出口必须接７５Ω标准负载，既不能开路也不能短路，也不允许接用。

分支分配器区别1、分配器的端口标识为：IN、OUT、OUT这是一分二的分配器。

分支器的端口标识为：IN、OUT、TAP、TAP这是一分二的分支器。

2、分配器出来的信号都一样的比如说306分配器就是说有一个进口（IN)三个出口(OUT) 每个出口衰减的DB数是6DB。

分支器可以连级接，而分配器则不能连级接，因为分配器连级接衰减大。

放大器后接一个分配器到电视,两个以上才能到电视的,中间请用分支器。

3、分支器与分配器最大的区别就在于输出到电视的输出口不同，分支器输出到电视的是BR输出口，而分配器是OUT输出口。

4、分配器对信号进行同等的分配，在有线电视经常用到。

分支器从主路上取出少部分信号送到分支口的功率电平分配器件称为分支器。

1、分配器的端口标识为：IN、OUT、OUT这是一分二的分配器2、分支器的端口标识为：IN、OUT、TAP、TAP这是一分二的分支器3、分配器出来的信号都一样的比如说306分配器就是说有一个进口（IN)三个出口(OUT) 每个出口衰减的DB数是6DB。

4、分支器可以连级接，而分配器则不能连级接，因为分配器连级接衰减大。

放大器后接一个分配器到电视,两个以上才能到电视的,中间请用分支器。

5、分支器与分配器最大的区别就在于输出到电视的输出口不同，分支器输出到电视的是BR输出口，而分配器是OUT 输出口。

6、分配器对信号进行同等的分配，在有线电视经常用到，2 3 4 6 8分配器或更大。

7、分支器从主路上取出少部分信号送到分支口的功率电平分配器件称为分支器。

8、分支器不一样，比如说410分支器是一个进口（IN) 5个出口其中只有一个(OUT)口其余4个是BR（分支）口BR 口衰减是10DB OUT口衰减是2DB 也就是我们常说的插入损耗。

在安装时，分配器的每个输出口子，绝对不可以空载，否则会由于阻抗不匹配的原因造成重影，一般都要求加上阻抗匹配器。

而对于某几级的分支器的分支输出口，则关系不大。

9、分支/配器区别：分支器输出、输入的电平不相等，分配器输出、输入的电平完全相等。

10、分支器的OUT输出口是输出给下路需要接分支分配器用的输出口，因为分支器的OUT输出口的衰减很小，所以作为干路的分支设备，使后面串联线路中的电视信号衰减减小，配合干路放大器使整个线路中的信号均衡。

分支器是在一个主输出信号顺利通过的情况下，能分出一部分低于主输出信号电平的一个或几个相等信号的电子电路，它也具有很好的隔离性，只要在主输出口接有标准阻抗的同轴电缆或终端匹配电阻，分支口开路或短路对输入口的网络的影响不大，有线电视网络运用这个特性来连接用户终端主输入口。

分支器:从主路上取出少部分信号送到分支口的功率电平分配器件称为分支器。

主路的输出/输入口分别用OUT和IN 表示，支路的分支口用BR表示。

电视分配器衰减怎样算
电视分配器衰减怎样算
从拓展器初步算，一个分配器衰减4DB，一个分支器减3DB，线缆每十0米减2DB。

到毕竟端在65~70DB之间就能够
分配器的各个口根柢都是等电平的输出的。

而分支器的输出必定有一个是主口，别外的就叫分支口，主口的输出电平会比分支口高许多，比方类型是208的这个的分支口就要衰减8db主口是
4db。

各个纷歧样的公司出产的商品的命名求规矩是纷歧样的。

分配器一个输入为in，输出悉数都是out，out有两个以上；
分支器一个输入为in，主输出为out，分支为br或tap，out只需一个。

我首要是看类型，比方：204、306、408，这些都是分配器，看榜首个数，别离是2、3、4，这都阐明是2分配、3分配和4分配，基地的是0，是说没有分支，毕竟的数别离是4、6、8则别离是衰减，也就别离为4db、6db和8db，因为我好长时刻没有搞了，也记住不清了，好象是，假定in的值为80db的话，那么接一个204的话，则两个出口都为76db，要是408的话，就能够有4个出口，每个出口都有72db。

但分支通常中的0为1，也即是说是214、316、418，正本也简略，也即是和上面的分配器相同，仅仅多了一个直接输出的一路，但我记住好象衰减通常是2db。

如上面的条件，假定是接418的话，则，可输出4路72db的，和1路78db的，这时可在这个78db的出口上接一个306，则又可输出3个72db的。

说的或许不对，但大约就这个意思。
