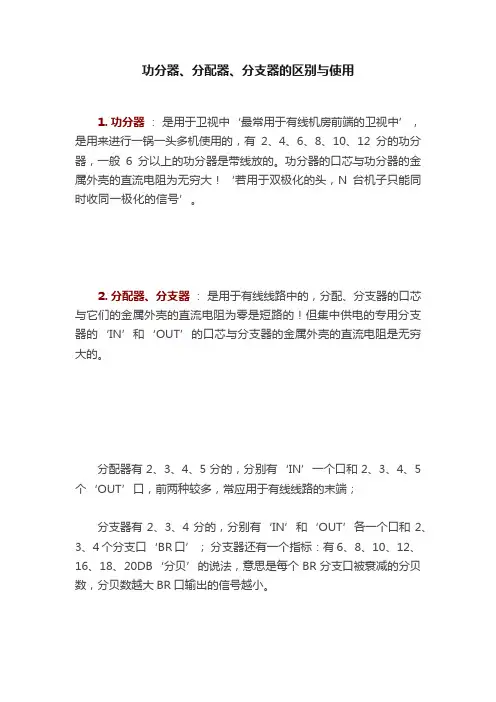

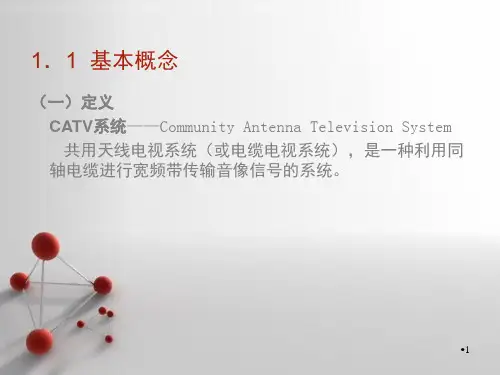

有线电视分支器与分配器的功能及图形

功分器、分配器、分支器的区别与使用
1. 功分器：是用于卫视中‘最常用于有线机房前端的卫视中’，是用来进行一锅一头多机使用的，有2、4、6、8、10、12分的功分器，一般6分以上的功分器是带线放的。

功分器的口芯与功分器的金属外壳的直流电阻为无穷大！‘若用于双极化的头，N台机子只能同时收同一极化的信号’。

2. 分配器、分支器：是用于有线线路中的，分配、分支器的口芯与它们的金属外壳的直流电阻为零是短路的！但集中供电的专用分支器的‘IN’和‘OUT’的口芯与分支器的金属外壳的直流电阻是无穷大的。

分配器有2、3、4、5分的，分别有‘IN’一个口和2、3、4、5个‘OUT’口，前两种较多，常应用于有线线路的末端；
分支器有2、3、4分的，分别有‘IN’和‘OUT’各一个口和2、3、4个分支口‘BR口’；分支器还有一个指标：有6、8、10、12、16、18、20DB‘分贝’的说法，意思是每个BR分支口被衰减的分贝数，分贝数越大BR口输出的信号越小。

分配器的隔离性没有分支器的隔离性好！
3. 功分器与分配器‘分支器’之间不能互换！除非改装过！。

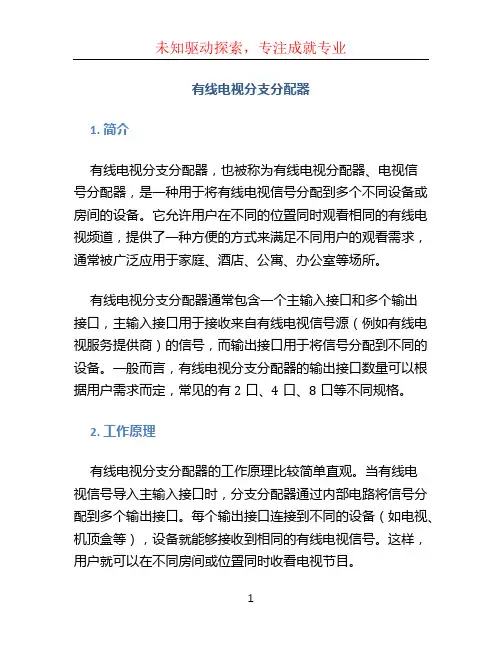

有线电视分支分配器1. 简介有线电视分支分配器，也被称为有线电视分配器、电视信号分配器，是一种用于将有线电视信号分配到多个不同设备或房间的设备。

它允许用户在不同的位置同时观看相同的有线电视频道，提供了一种方便的方式来满足不同用户的观看需求，通常被广泛应用于家庭、酒店、公寓、办公室等场所。

有线电视分支分配器通常包含一个主输入接口和多个输出接口，主输入接口用于接收来自有线电视信号源（例如有线电视服务提供商）的信号，而输出接口用于将信号分配到不同的设备。

一般而言，有线电视分支分配器的输出接口数量可以根据用户需求而定，常见的有2口、4口、8口等不同规格。

2. 工作原理有线电视分支分配器的工作原理比较简单直观。

当有线电视信号导入主输入接口时，分支分配器通过内部电路将信号分配到多个输出接口。

每个输出接口连接到不同的设备（如电视、机顶盒等），设备就能够接收到相同的有线电视信号。

这样，用户就可以在不同房间或位置同时收看电视节目。

在信号分配过程中，有线电视分支分配器需要保持信号质量的稳定。

因此，优质的分支分配器会采用特殊的电路设计和高质量的材料，以降低信号损失和噪声，确保信号传输的清晰和稳定。

3. 常见应用场景有线电视分支分配器具有广泛的应用场景，以下是一些常见的应用场景：3.1 家庭在家庭中，有线电视分支分配器可以满足家庭成员在不同房间观看电视节目的需求。

例如，家庭中的客厅可能会安装一个有线电视接收器，而卧室、书房等房间则可以连接有线电视分支分配器的输出接口，实现多个房间同时观看电视节目的功能。

3.2 酒店在酒店中，有线电视分支分配器可以方便地将有线电视信号分配到各个客房。

这样，客人在房间里就可以享受到与客厅相同的电视节目。

这不仅提高了客户体验，还简化了酒店的有线电视布线。

3.3 公寓在公寓楼或住宅小区中，有线电视分支分配器可以将有线电视信号从主干线路分配到每个单元楼层或公寓单元。

这种方式可以减少线缆铺设和室内连接的复杂性，降低了成本，并提供了更灵活的有线电视接入方式。

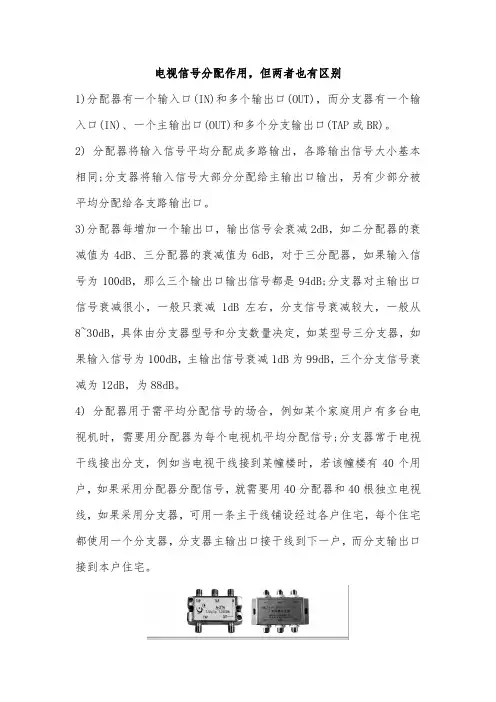

电视信号分配作用，但两者也有区别
1)分配器有一个输入口(IN)和多个输出口(OUT)，而分支器有一个输入口(IN)、一个主输出口(OUT)和多个分支输出口(TAP或BR)。

2) 分配器将输入信号平均分配成多路输出，各路输出信号大小基本相同;分支器将输入信号大部分分配给主输出口输出，另有少部分被平均分配给各支路输出口。

3)分配器每增加一个输出口，输出信号会衰减2dB，如二分配器的衰减值为4dB、三分配器的衰减值为6dB，对于三分配器，如果输入信号为100dB，那么三个输出口输出信号都是94dB;分支器对主输出口信号衰减很小，一般只衰减1dB左右，分支信号衰减较大，一般从8~30dB，具体由分支器型号和分支数量决定，如某型号三分支器，如果输入信号为100dB，主输出信号衰减1dB为99dB，三个分支信号衰减为12dB，为88dB。

4) 分配器用于需平均分配信号的场合，例如某个家庭用户有多台电视机时，需要用分配器为每个电视机平均分配信号;分支器常于电视干线接出分支，例如当电视干线接到某幢楼时，若该幢楼有40个用户，如果采用分配器分配信号，就需要用40分配器和40根独立电视线，如果采用分支器，可用一条主干线铺设经过各户住宅，每个住宅都使用一个分支器，分支器主输出口接干线到下一户，而分支输出口接到本户住宅。

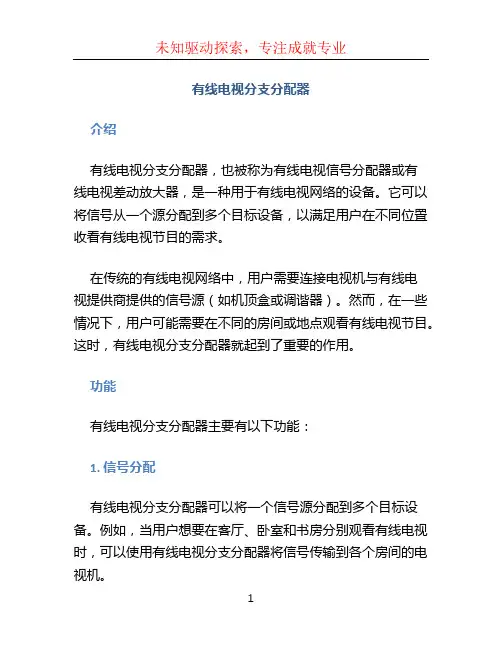

有线电视分支分配器介绍有线电视分支分配器，也被称为有线电视信号分配器或有线电视差动放大器，是一种用于有线电视网络的设备。

它可以将信号从一个源分配到多个目标设备，以满足用户在不同位置收看有线电视节目的需求。

在传统的有线电视网络中，用户需要连接电视机与有线电视提供商提供的信号源（如机顶盒或调谐器）。

然而，在一些情况下，用户可能需要在不同的房间或地点观看有线电视节目。

这时，有线电视分支分配器就起到了重要的作用。

功能有线电视分支分配器主要有以下功能：1. 信号分配有线电视分支分配器可以将一个信号源分配到多个目标设备。

例如，当用户想要在客厅、卧室和书房分别观看有线电视时，可以使用有线电视分支分配器将信号传输到各个房间的电视机。

2. 信号放大由于长距离传输会导致信号衰减，有些用户可能会遇到信号弱的问题。

有线电视分支分配器通常具有放大功能，可以增强信号强度，确保信号的稳定传输。

3. 降噪在信号传输过程中，信号可能会受到干扰或噪音的影响，导致图像质量下降。

有线电视分支分配器可以通过降噪功能减少信号中的干扰和噪音，提供更清晰、更稳定的图像和声音。

4. 多频道支持有些有线电视分支分配器支持多频道输入和输出，可以同时传输多个信号源。

这使得用户可以在不同的频道上选择观看不同的节目。

安装和使用有线电视分支分配器的安装和使用相对简单。

下面是一般的安装步骤：1.首先，确定好您的信号源和目标设备的位置。

根据需要，选择一个合适的有线电视分支分配器，并确保其具有足够的输入和输出端口。

2.将有线电视分支分配器的输入端口与信号源连接，通常使用一根同轴电缆进行连接。

3.将有线电视分支分配器的输出端口分别连接到各个目标设备，同样使用同轴电缆进行连接。

4.连接完成后，打开信号源和目标设备，检查信号传输是否正常。

如若有问题，可以尝试调整信号源、分支分配器和目标设备的设置，或者更换更高质量的电缆。

注意事项在安装和使用有线电视分支分配器时，有一些注意事项需要注意：1.使用质量较好的同轴电缆进行连接，以确保信号的传输质量。

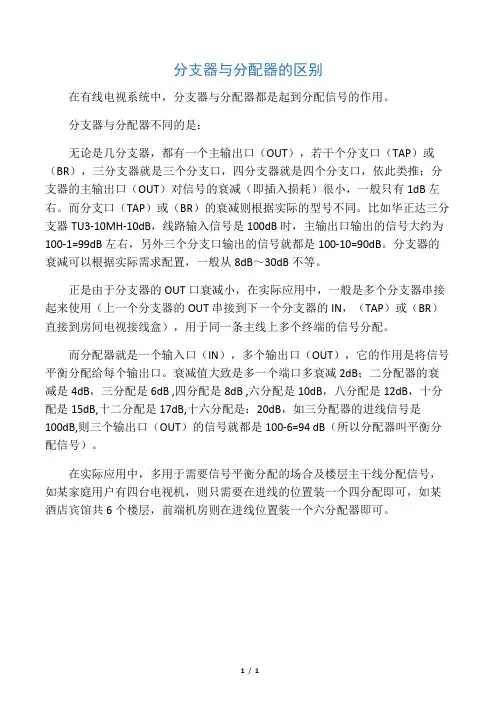

分支器与分配器的区别
在有线电视系统中，分支器与分配器都是起到分配信号的作用。

分支器与分配器不同的是：
无论是几分支器，都有一个主输出口（OUT），若干个分支口（TAP）或（BR），三分支器就是三个分支口，四分支器就是四个分支口，依此类推；分支器的主输出口（OUT）对信号的衰减（即插入损耗）很小，一般只有1dB左右。

而分支口（TAP）或（BR）的衰减则根据实际的型号不同。

比如华正达三分支器TU3-10MH-10dB，线路输入信号是100dB时，主输出口输出的信号大约为100-1=99dB左右，另外三个分支口输出的信号就都是100-10=90dB。

分支器的衰减可以根据实际需求配置，一般从8dB～30dB不等。

正是由于分支器的OUT口衰减小，在实际应用中，一般是多个分支器串接起来使用（上一个分支器的OUT串接到下一个分支器的IN，（TAP）或（BR）直接到房间电视接线盒），用于同一条主线上多个终端的信号分配。

而分配器就是一个输入口（IN），多个输出口（OUT），它的作用是将信号平衡分配给每个输出口。

衰减值大致是多一个端口多衰减2dB；二分配器的衰减是4dB，三分配是6dB ,四分配是8dB ,六分配是10dB，八分配是12dB，十分配是15dB,十二分配是17dB,十六分配是：20dB，如三分配器的进线信号是
100dB,则三个输出口（OUT）的信号就都是100-6=94 dB（所以分配器叫平衡分配信号）。

在实际应用中，多用于需要信号平衡分配的场合及楼层主干线分配信号，如某家庭用户有四台电视机，则只需要在进线的位置装一个四分配即可，如某酒店宾馆共6个楼层，前端机房则在进线位置装一个六分配器即可。

1/ 1。

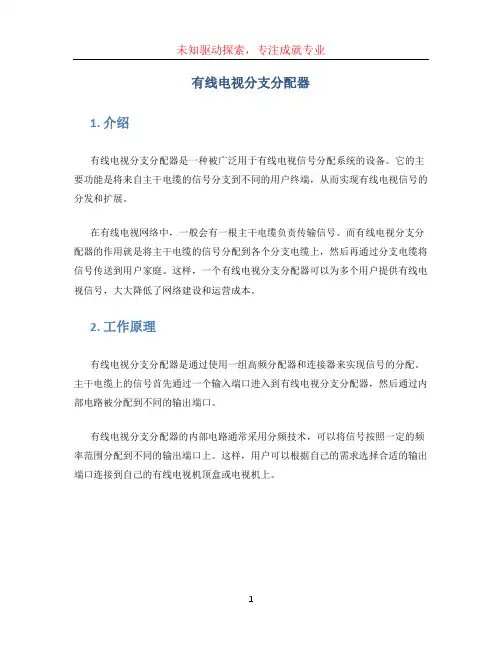

有线电视分支分配器1. 介绍有线电视分支分配器是一种被广泛用于有线电视信号分配系统的设备。

它的主要功能是将来自主干电缆的信号分支到不同的用户终端，从而实现有线电视信号的分发和扩展。

在有线电视网络中，一般会有一根主干电缆负责传输信号。

而有线电视分支分配器的作用就是将主干电缆的信号分配到各个分支电缆上，然后再通过分支电缆将信号传送到用户家庭。

这样，一个有线电视分支分配器可以为多个用户提供有线电视信号，大大降低了网络建设和运营成本。

2. 工作原理有线电视分支分配器是通过使用一组高频分配器和连接器来实现信号的分配。

主干电缆上的信号首先通过一个输入端口进入到有线电视分支分配器，然后通过内部电路被分配到不同的输出端口。

有线电视分支分配器的内部电路通常采用分频技术，可以将信号按照一定的频率范围分配到不同的输出端口上。

这样，用户可以根据自己的需求选择合适的输出端口连接到自己的有线电视机顶盒或电视机上。

3. 特点和优势3.1 灵活性和扩展性有线电视分支分配器可以根据用户的需求和网络规模的变化进行灵活调整。

当新用户加入时，只需要在分支分配器上再添加一个分支电缆即可，无需对整个网络进行改造。

同时，用户可以根据自己的需求选择合适的输出端口，方便实现不同用户终端的布局。

3.2 信号质量保证有线电视分支分配器在设计和制造过程中会严格按照有线电视系统的标准进行，确保输出信号的质量达到要求。

分支分配器会尽量减少信号衰减和失真，保证用户在接收信号时能够得到清晰的画面和稳定的声音。

3.3 节省成本有线电视分支分配器可以将一个主干电缆的信号分配给多个用户终端，从而大大节省了网络建设和运营成本。

而且，通过合理布局分支电缆，可以进一步减少线缆的使用长度和数量，降低材料和维护成本。

3.4 安装和维护简单有线电视分支分配器的安装和维护非常简单。

只需要将主干电缆的信号连接到输入端口，然后将各个分支电缆与用户终端连接到输出端口即可。

当需要维护或更换时，只需要替换分支电缆或调整分配器的设置即可。

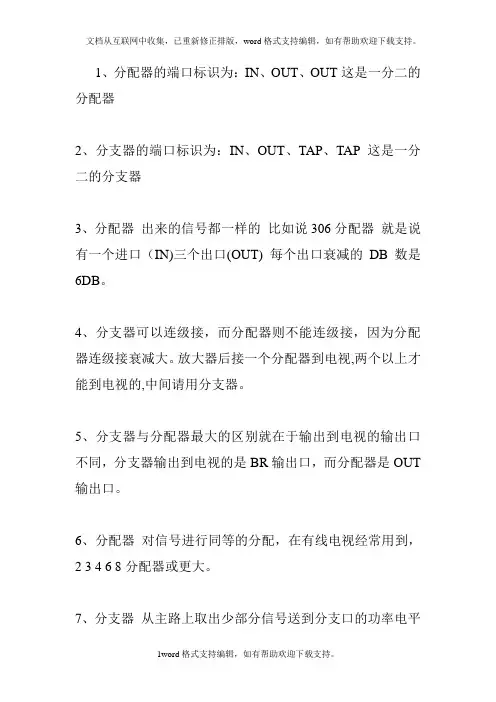

1、分配器的端口标识为：IN、OUT、OUT这是一分二的分配器2、分支器的端口标识为：IN、OUT、TAP、TAP这是一分二的分支器3、分配器出来的信号都一样的比如说306分配器就是说有一个进口（IN)三个出口(OUT) 每个出口衰减的DB数是6DB。

4、分支器可以连级接，而分配器则不能连级接，因为分配器连级接衰减大。

放大器后接一个分配器到电视,两个以上才能到电视的,中间请用分支器。

5、分支器与分配器最大的区别就在于输出到电视的输出口不同，分支器输出到电视的是BR输出口，而分配器是OUT 输出口。

6、分配器对信号进行同等的分配，在有线电视经常用到，2 3 4 6 8分配器或更大。

7、分支器从主路上取出少部分信号送到分支口的功率电平分配器件称为分支器。

8、分支器不一样，比如说410分支器是一个进口（IN) 5个出口其中只有一个(OUT)口其余4个是BR（分支）口BR 口衰减是10DB OUT口衰减是2DB 也就是我们常说的插入损耗。

在安装时，分配器的每个输出口子，绝对不可以空载，否则会由于阻抗不匹配的原因造成重影，一般都要求加上阻抗匹配器。

而对于某几级的分支器的分支输出口，则关系不大。

9、分支/配器区别：分支器输出、输入的电平不相等，分配器输出、输入的电平完全相等。

10、分支器的OUT输出口是输出给下路需要接分支分配器用的输出口，因为分支器的OUT输出口的衰减很小，所以作为干路的分支设备，使后面串联线路中的电视信号衰减减小，配合干路放大器使整个线路中的信号均衡。

分支器是在一个主输出信号顺利通过的情况下，能分出一部分低于主输出信号电平的一个或几个相等信号的电子电路，它也具有很好的隔离性，只要在主输出口接有标准阻抗的同轴电缆或终端匹配电阻，分支口开路或短路对输入口的网络的影响不大，有线电视网络运用这个特性来连接用户终端主输入口。

分支器:从主路上取出少部分信号送到分支口的功率电平分配器件称为分支器。

主路的输出/输入口分别用OUT和IN 表示，支路的分支口用BR表示。

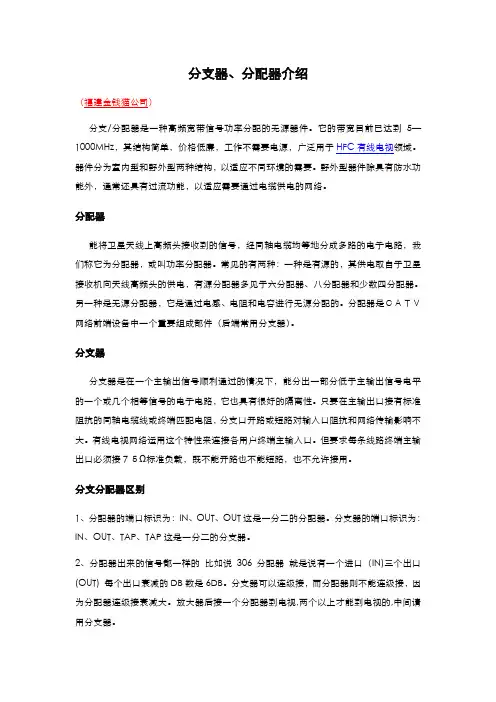

分支器、分配器介绍（福建金钱猫公司）分支/分配器是一种高频宽带信号功率分配的无源器件。

它的带宽目前已达到5—1000MHz，其结构简单，价格低廉，工作不需要电源，广泛用于HFC有线电视领域。

器件分为室内型和野外型两种结构，以适应不同环境的需要。

野外型器件除具有防水功能外，通常还具有过流功能，以适应需要通过电缆供电的网络。

分配器能将卫星天线上高频头接收到的信号，经同轴电缆均等地分成多路的电子电路，我们称它为分配器，或叫功率分配器。

常见的有两种：一种是有源的，其供电取自于卫星接收机向天线高频头的供电，有源分配器多见于六分配器、八分配器和少数四分配器。

另一种是无源分配器，它是通过电感、电阻和电容进行无源分配的。

分配器是ＣＡＴＶ网络前端设备中一个重要组成部件（后端常用分支器）。

分支器分支器是在一个主输出信号顺利通过的情况下，能分出一部分低于主输出信号电平的一个或几个相等信号的电子电路，它也具有很好的隔离性。

只要在主输出口接有标准阻抗的同轴电缆线或终端匹配电阻，分支口开路或短路对输入口阻抗和网络传输影响不大。

有线电视网络运用这个特性来连接各用户终端主输入口。

但要求每条线路终端主输出口必须接７５Ω标准负载，既不能开路也不能短路，也不允许接用。

分支分配器区别1、分配器的端口标识为：IN、OUT、OUT这是一分二的分配器。

分支器的端口标识为：IN、OUT、TAP、TAP这是一分二的分支器。

2、分配器出来的信号都一样的比如说306分配器就是说有一个进口（IN)三个出口(OUT) 每个出口衰减的DB数是6DB。

分支器可以连级接，而分配器则不能连级接，因为分配器连级接衰减大。

放大器后接一个分配器到电视,两个以上才能到电视的,中间请用分支器。

3、分支器与分配器最大的区别就在于输出到电视的输出口不同，分支器输出到电视的是BR输出口，而分配器是OUT输出口。

4、分配器对信号进行同等的分配，在有线电视经常用到。

分支器从主路上取出少部分信号送到分支口的功率电平分配器件称为分支器。

知识创造未来
有线电视分支分配器
有线电视分支分配器是一种用于将有线电视信号分配到多个电视机或设备的装置。

它通常由一个输入端口和多个输出端口组成，可以将输入的有线电视信号分支输出到不同的电视机或设备上。

有线电视分支分配器可以在家庭或办公室中使用，以便将有线电视信号传输到不同的房间或设备。

它可以提供高质量的信号传输，并且通常具有金属外壳以保护内部电路。

使用有线电视分支分配器时，用户可以通过连接适当的电缆将电视机或设备连接到输出端口，以便接收分配的有线电视信号。

这样，多个电视机或设备就可以同时收看相同的有线电视信号。

有线电视分支分配器通常有不同的规格和端口数量，以适应不同的需求。

用户可以根据自己的需求选择合适的型号和规格的有线电视分支分配器。

1。

1、分配器的端口标识为：IN、OUT、OUT这是一分二的分配器2、分支器的端口标识为：IN、OUT、TAP、TAP这是一分二的分支器3、分配器出来的信号都一样的比如说306分配器就是说有一个进口（IN)三个出口(OUT) 每个出口衰减的DB数是6DB。

4、分支器可以连级接，而分配器则不能连级接，因为分配器连级接衰减大。

放大器后接一个分配器到电视,两个以上才能到电视的,中间请用分支器。

5、分支器与分配器最大的区别就在于输出到电视的输出口不同，分支器输出到电视的是BR输出口，而分配器是OUT 输出口。

6、分配器对信号进行同等的分配，在有线电视经常用到，2 3 4 6 8分配器或更大。

7、分支器从主路上取出少部分信号送到分支口的功率电平分配器件称为分支器。

8、分支器不一样，比如说410分支器是一个进口（IN) 5个出口其中只有一个(OUT)口其余4个是BR（分支）口BR 口衰减是10DB OUT口衰减是2DB 也就是我们常说的插入损耗。

在安装时，分配器的每个输出口子，绝对不可以空载，否则会由于阻抗不匹配的原因造成重影，一般都要求加上阻抗匹配器。

而对于某几级的分支器的分支输出口，则关系不大。

9、分支/配器区别：分支器输出、输入的电平不相等，分配器输出、输入的电平完全相等。

10、分支器的OUT输出口是输出给下路需要接分支分配器用的输出口，因为分支器的OUT输出口的衰减很小，所以作为干路的分支设备，使后面串联线路中的电视信号衰减减小，配合干路放大器使整个线路中的信号均衡。

分支器是在一个主输出信号顺利通过的情况下，能分出一部分低于主输出信号电平的一个或几个相等信号的电子电路，它也具有很好的隔离性，只要在主输出口接有标准阻抗的同轴电缆或终端匹配电阻，分支口开路或短路对输入口的网络的影响不大，有线电视网络运用这个特性来连接用户终端主输入口。

分支器:从主路上取出少部分信号送到分支口的功率电平分配器件称为分支器。

主路的输出/输入口分别用OUT和IN 表示，支路的分支口用BR表示。

有线电视系统分支分配器的知识讲解分支分配器是一种高频宽带信号功率分配的无源器件。

它的带宽目前已达到5-1000MHz，其结构简单，价格低廉，工作不需要电源，广泛用于HFC有线电视领域。

器件分为室内型和野外型两种结构，以适应不同环境的需要。

野外型器件除具有防水功能外，通常还具有过流功能，以适应需要通过电缆供电的网络。

分支分配器的定义及作用分支器：从主路上取出少部分信号送到分支口的功率电平分配器件称为分支器。

主路的输出/输入口分别用OUT和IN表示，支路的分支口用BR/TAP表示。

作用：以较小的插入损耗从传输干线或分配线上分出部分信号，经衰减后送至各用户。

分配器：输入信号等分到输出口的功率电平分配器件称为分配器。

输出/输入口分别用OUT和IN表示。

作用：1.分配作用：将输入信号的功率平均地分成几路。

2.隔离作用：一个输出端的信号对另一个输出端无影响。

3.匹配作用：输出端、输入端的阻抗均是75欧姆。

分支分配器的工作原理分配器的工作原理二分配器和三分配器是最基本的分配器，其余的都是由其组成的。

一、二分配器工作原理匹配电路：保证阻抗匹配。

分配电路：将输入信号均等地分配给两个输入端，并让二者隔离二、三分配器的原理与二分配器相同。

分支分配器的技术指标分配器的技术指标1、分配损失（耗）：输出端对输入端的电平之差。

2、隔离度：在一个输出端加上信号，在另一个输出测量这个信号，其信号电平的差值，称为相互隔离。

3、阻抗：输入、输出阻抗一般为75Ω4、电压驻波比：反射信号功率分贝，对输入信号功率分贝之差分支器的技术指标1、插入损耗：主路输出电平与输入电平之间的电平差。

2、分支损耗：分支输出电平与输入电平之间的电平差。

3、反向隔离：在此分支输出端加上信号，在主路输出测量这个信号，其信号电平的差值，称为反向隔离。

4、相互隔离：多分支输出的分支器，在一个分支输出端加上信号，在另一个分支输出测量这个信号，其信号电平的差值，称为相互隔离。

分支器、分配器介绍（福建金钱猫公司）分支/分配器是一种高频宽带信号功率分配的无源器件。

它的带宽目前已达到5—1000MHz，其结构简单，价格低廉，工作不需要电源，广泛用于HFC有线电视领域。

器件分为室内型和野外型两种结构，以适应不同环境的需要。

野外型器件除具有防水功能外，通常还具有过流功能，以适应需要通过电缆供电的网络。

分配器能将卫星天线上高频头接收到的信号，经同轴电缆均等地分成多路的电子电路，我们称它为分配器，或叫功率分配器。

常见的有两种：一种是有源的，其供电取自于卫星接收机向天线高频头的供电，有源分配器多见于六分配器、八分配器和少数四分配器。

另一种是无源分配器，它是通过电感、电阻和电容进行无源分配的。

分配器是ＣＡＴＶ网络前端设备中一个重要组成部件（后端常用分支器）。

分支器分支器是在一个主输出信号顺利通过的情况下，能分出一部分低于主输出信号电平的一个或几个相等信号的电子电路，它也具有很好的隔离性。

只要在主输出口接有标准阻抗的同轴电缆线或终端匹配电阻，分支口开路或短路对输入口阻抗和网络传输影响不大。

有线电视网络运用这个特性来连接各用户终端主输入口。

但要求每条线路终端主输出口必须接７５Ω标准负载，既不能开路也不能短路，也不允许接用。

分支分配器区别1、分配器的端口标识为：IN、OUT、OUT这是一分二的分配器。

分支器的端口标识为：IN、OUT、TAP、TAP这是一分二的分支器。

2、分配器出来的信号都一样的比如说306分配器就是说有一个进口（IN)三个出口(OUT) 每个出口衰减的DB数是6DB。

分支器可以连级接，而分配器则不能连级接，因为分配器连级接衰减大。

放大器后接一个分配器到电视,两个以上才能到电视的,中间请用分支器。

3、分支器与分配器最大的区别就在于输出到电视的输出口不同，分支器输出到电视的是BR输出口，而分配器是OUT输出口。

4、分配器对信号进行同等的分配，在有线电视经常用到。

分支器从主路上取出少部分信号送到分支口的功率电平分配器件称为分支器。

有线电视系统常用图形符号名称符号说明
天线天线（VHF、UHF、FM调频用）
矩形波导馈电的抛物面天线
放大器放大器，一般符号
具有反向通道的放大器
具有反向通路并带自动增益/自动斜率控制的放大器
带自动增益/自动斜率控制的放大器
桥接放大器（示出三路分支线输出）
干线桥接放大器（示出三路分支线输出）
线路（支线或分支线）末端放大器
干线分配放大器
混
合器或分路器混合器（示出五路输入）
有源混合器（示出五路输入）分路器（示出五路输入）
分配器二分配器三分配器四分配器
分支器用户一分支器用户二分支器用户四分支器
供电装置线路供电器（示出交流型）电源插入器
匹配终端终端负载
均衡器与衰减器固定均衡器可变均衡器固定衰减器可变衰减器
调制器解调器调制器、解调器、一般符号
电视调制器
电视解调器
频道变换器（n1为输入频道，n2为输出频道）。
