有线电视放大器分配器安装方法

有线电视系统施工方案一、施工工艺A、施工工艺流程穿线、校线→放大器、分配器、分支器的安装→系统统调→系统测试及验收→竣工文档整理。

B、线缆敷设1)缆线布放前应核对规格、程式、路由及位置与设计规定相符。

2)电缆敷设时应根据设计图上各段线路的长度来选配电缆。

避免电缆接续，当必须中途接续时应采用接插件。

3)缆线在布放前两端应贴有标签，以表明起始和终端位置，标签书写应清晰、端正和正确。

4)电源线宜与信号线、控制线分开敷设。

5)缆线的布放应平直，不得产生扭绞、打圈等现象，不应受到外力的挤压和损伤。

6)电缆的弯曲半径应大于电缆直径的15倍。

7)电缆敷设完成后应用万用表检测同轴电缆的屏蔽层与线芯是否绝缘。

C、设备安装分支分配设备安装a)施工中所使用的部件应具备防止电磁波辐射和电磁波侵入的屏蔽性能；室外使用的部件应有良好的防潮、防雨和防雷措施；b)部件及附件的安装应牢固、安全，并便于测试、检修和更换；终端面板其下沿距离地面的高度应为30cm，如地面采用活动地板时，加上活动地板内净高尺寸。

D、施工中的注意点1)施工中应避免由于非正常使用而引起的机械变形；2)分配器、分支器应具备防止电磁波辐射和电磁波侵入的屏蔽性能；3)分配器、分支器尽量安装在弱电井里面，以便于维护和检修；4)室内外连接的地方要做好防水处理；5)所有螺母螺钉均应拧紧。

二、安装调试方案A、调试工序➢前端和机房设备调试➢干线传输设备调试➢分支分配网络调试B、系统调试一）前端和机房设备的调试前端和机房设备的调试包括放大器等设备的调试。

根据前端设备设计组合图，检查各设备连接是否正确，各连线有无断路、短路，各接插器是否装配良好，然后通电：前端主要调试内容包括：（1）各设备的输入输出电平和调试；（2）有源器件AGC功能的调整；（3）邻频前端中图像伴音载波功率比调整；（4）各频道间电平差的调整；（5）各部件最佳工作状态的调整。

举例如下：调制器的调整应使调制度适当。

有线电视传输网和分配系统设备概述1. 引言有线电视传输网和分配系统是广播电视信号从传输到接收的关键部分。

在这个系统中，设备起着重要的作用，负责处理和传输信号。

本文将对有线电视传输网和分配系统设备进行概述。

2. 有线电视传输网设备有线电视传输网设备主要包括编码器、调制器和传输设备。

这些设备的作用是将原始的电视信号转换成适合传输的格式，并将其发送到有线电视传输网络中。

2.1 编码器编码器是有线电视传输网中的关键设备之一，其主要功能是将原始的电视信号转换成数字信号。

它将模拟信号进行采样和量化，并使用特定的编码算法将其转换成数字形式。

这可以提高信号的传输效率和质量。

2.2 调制器调制器是将数字信号转换成模拟信号的设备。

它将来自编码器的数字信号调制成能够传输的射频信号。

调制器根据不同的调制方式（如QAM、VSB等）对信号进行调制，并将其发送到有线电视传输网络中。

2.3 传输设备传输设备是将调制后的信号传输到用户终端的设备。

传输设备有多种形式，常见的有光纤传输设备和同轴电缆传输设备。

光纤传输设备通过光纤将信号传输到用户终端，具有高速和高质量的优势；而同轴电缆传输设备则通过同轴电缆将信号传输到用户终端，适用于长距离传输和大面积覆盖的场景。

3. 分配系统设备有线电视分配系统设备主要包括头端设备、分配器和放大器。

这些设备的作用是将传输到中心地点的信号分配到各个用户终端。

3.1 头端设备头端设备是有线电视分配系统的核心设备，它接收传输设备传输的信号，并将其分配到各个用户终端。

头端设备包括信号接收模块、信号处理模块和调制模块等，它们共同实现对信号的接收、处理和调制。

3.2 分配器分配器是将信号从头端设备分配到各个用户终端的设备。

分配器可以根据需要将信号分成多个通道，并将每个通道的信号发送到不同的用户终端。

分配器通常具有多个输入和多个输出，可以支持多个用户同时接收信号。

3.3 放大器放大器是有线电视分配系统中的重要设备，它的作用是增强信号的强度，以保证信号能够传输到远距离的用户终端。

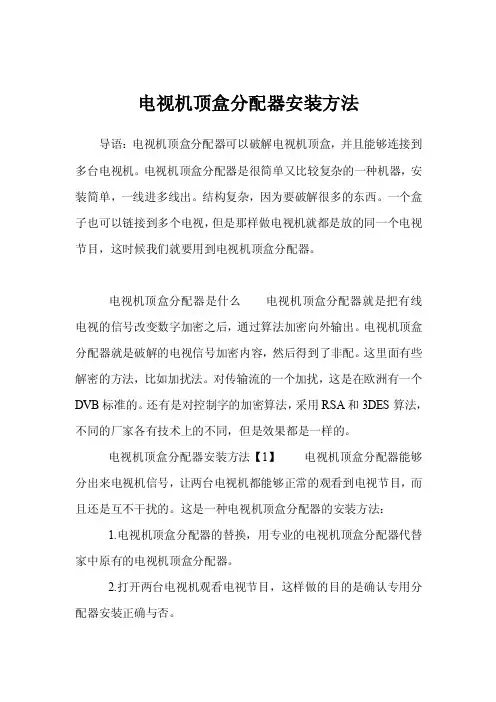

电视机顶盒分配器安装方法导语：电视机顶盒分配器可以破解电视机顶盒，并且能够连接到多台电视机。

电视机顶盒分配器是很简单又比较复杂的一种机器，安装简单，一线进多线出。

结构复杂，因为要破解很多的东西。

一个盒子也可以链接到多个电视，但是那样做电视机就都是放的同一个电视节目，这时候我们就要用到电视机顶盒分配器。

电视机顶盒分配器是什么电视机顶盒分配器就是把有线电视的信号改变数字加密之后，通过算法加密向外输出。

电视机顶盒分配器就是破解的电视信号加密内容，然后得到了非配。

这里面有些解密的方法，比如加扰法。

对传输流的一个加扰，这是在欧洲有一个DVB标准的。

还有是对控制字的加密算法，采用RSA和3DES算法，不同的厂家各有技术上的不同，但是效果都是一样的。

电视机顶盒分配器安装方法【1】电视机顶盒分配器能够分出来电视机信号，让两台电视机都能够正常的观看到电视节目，而且还是互不干扰的。

这是一种电视机顶盒分配器的安装方法：1.电视机顶盒分配器的替换，用专业的电视机顶盒分配器代替家中原有的电视机顶盒分配器。

2.打开两台电视机观看电视节目，这样做的目的是确认专用分配器安装正确与否。

3.电视机顶盒分配器是安装在家中的弱电箱中的，可以去看看自己家中的弱电箱里面有没有安装。

4.有家用信号放大器的用户，将信号放大之后在输入端链接上电视机顶盒分配器，这样做就能够分别的向两台电视传输到电视信号。

5.室内未采用分配器而直接采用串联用户盒连接的，将串联用户盒连接改为专用分配器连接。

电视机顶盒分配器安装方法【2】电视机顶盒分配器安装方法比较多一点，不同品牌的厂家生产的电视机顶盒分配器都有不同的安装方法，上面的使用说明也会看到相关的安装方法。

这是另一种安装电视机顶盒分配器的方法：1.将原有的电视机顶盒进行拆卸;2.然后按照F线头进行线头的制作;3.光纤先的芯和网固定在红外接收器的输入端上，要注意在链接的时候避免芯和网发生短路。

4.红外接收头粘贴在电视机的正面边角上，通过用户线把红外接收器的射频输出口和电视机的射频输入口连接起来。

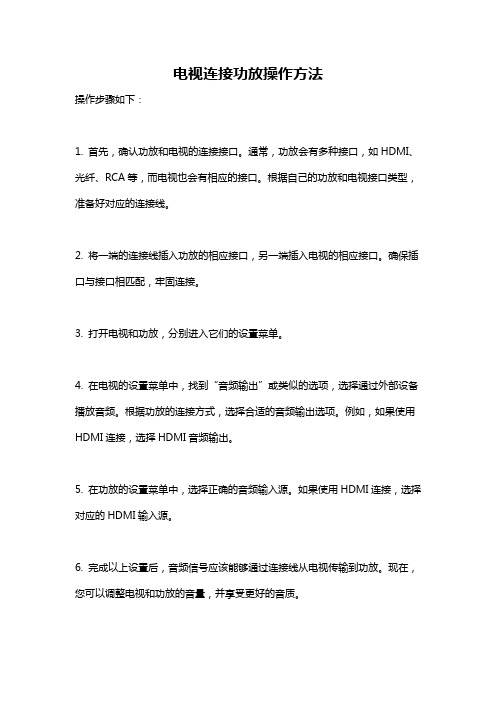

电视连接功放操作方法
操作步骤如下：
1. 首先，确认功放和电视的连接接口。

通常，功放会有多种接口，如HDMI、光纤、RCA等，而电视也会有相应的接口。

根据自己的功放和电视接口类型，准备好对应的连接线。

2. 将一端的连接线插入功放的相应接口，另一端插入电视的相应接口。

确保插口与接口相匹配，牢固连接。

3. 打开电视和功放，分别进入它们的设置菜单。

4. 在电视的设置菜单中，找到“音频输出”或类似的选项，选择通过外部设备播放音频。

根据功放的连接方式，选择合适的音频输出选项。

例如，如果使用HDMI连接，选择HDMI音频输出。

5. 在功放的设置菜单中，选择正确的音频输入源。

如果使用HDMI连接，选择对应的HDMI输入源。

6. 完成以上设置后，音频信号应该能够通过连接线从电视传输到功放。

现在，您可以调整电视和功放的音量，并享受更好的音质。

请注意，以上步骤可能因功放和电视的型号和品牌而有所差异。

在操作前，请参考您的功放和电视的说明书，以确保正确连接和设置。

有线电视分支分配器介绍有线电视分支分配器，也被称为有线电视信号分配器或有线电视差动放大器，是一种用于有线电视网络的设备。

它可以将信号从一个源分配到多个目标设备，以满足用户在不同位置收看有线电视节目的需求。

在传统的有线电视网络中，用户需要连接电视机与有线电视提供商提供的信号源（如机顶盒或调谐器）。

然而，在一些情况下，用户可能需要在不同的房间或地点观看有线电视节目。

这时，有线电视分支分配器就起到了重要的作用。

功能有线电视分支分配器主要有以下功能：1. 信号分配有线电视分支分配器可以将一个信号源分配到多个目标设备。

例如，当用户想要在客厅、卧室和书房分别观看有线电视时，可以使用有线电视分支分配器将信号传输到各个房间的电视机。

2. 信号放大由于长距离传输会导致信号衰减，有些用户可能会遇到信号弱的问题。

有线电视分支分配器通常具有放大功能，可以增强信号强度，确保信号的稳定传输。

3. 降噪在信号传输过程中，信号可能会受到干扰或噪音的影响，导致图像质量下降。

有线电视分支分配器可以通过降噪功能减少信号中的干扰和噪音，提供更清晰、更稳定的图像和声音。

4. 多频道支持有些有线电视分支分配器支持多频道输入和输出，可以同时传输多个信号源。

这使得用户可以在不同的频道上选择观看不同的节目。

安装和使用有线电视分支分配器的安装和使用相对简单。

下面是一般的安装步骤：1.首先，确定好您的信号源和目标设备的位置。

根据需要，选择一个合适的有线电视分支分配器，并确保其具有足够的输入和输出端口。

2.将有线电视分支分配器的输入端口与信号源连接，通常使用一根同轴电缆进行连接。

3.将有线电视分支分配器的输出端口分别连接到各个目标设备，同样使用同轴电缆进行连接。

4.连接完成后，打开信号源和目标设备，检查信号传输是否正常。

如若有问题，可以尝试调整信号源、分支分配器和目标设备的设置，或者更换更高质量的电缆。

注意事项在安装和使用有线电视分支分配器时，有一些注意事项需要注意：1.使用质量较好的同轴电缆进行连接，以确保信号的传输质量。

有线电视放大器的使用在中，是重要的线路器材，为保证有线电视传输信号质量，保证用户收看到高质量的节目，安装、调试与维护工作至关重要。

它广泛使用于传输系统和分配系统中，分别起着不同的作用，只有正确地使用和调整它，才能使放大器的各项指标达到设计要求。

1 放大器检测与调试首先检查供电系统是否正常，如无问题可开启供电器（60V）给放大器供电。

（1）将接在干线放大器输入电平测试口，测量各频道输入电平（图像载频），若输入干线放大器的电平比额定输入电平高，需在干线放大器内插入，其数值为：实际输入电平-额定输入电平=插入值。

实际上放大器内的增益是不可调的，改变放大器增益（或电平）需调整衰减器值降低输入电平，从而降低输出电平以达到调整放大器增益的目的。

（2）AGC干线放大器电平调整：将放大器AGC置于手动方式，调节增益使输出电平为设计值（一般为98~102dBV），调节斜率电位器使输出信号倾斜3dB左右，再将AGC 开关置自动方式，调节AGC上的电位器，使导频信号输出电平为设计值。

检查输出电平与斜率是否符合要求，如不满足要求可反复调节使其达到设计值，放大器输出电平在满足技术指标前提下越小越好。

（3）输出电平设置：将场强仪接于分配放大器输出电平测试口，调节增益电位器（或插入衰减器）使输出电平为设计值（一般为105~108dBV），调节斜率电位器使其输出倾斜4dB左右。

2 放大器维护放大器是重要的有源器件，常安装在野外，日晒雨淋，昼夜不停地连续工作，经常会发生故障，因此应每半年检查一次，主要检查放大器供电是否正常，有无跳火、漏电、电压偏低等现象，各、是否良好，防水措施是否完好，检测输入、输出电平是否与放大器电平表记录值相符，发现异常应及时处理。

3 用户端电平检测与维护（1）依据国标，终端输出口各频道电平值应为（644）dBV,任意频道之间差值≤10dB,相邻频道之间电平差值≤2dB,以此为标准对用户电平进行调整，将场强仪接口，测试电平是否符合上述要求，并可通过调整分配放大器增益及相应（、、均等）以满足设计要求。

有线电视施工工艺
标题：有线电视施工工艺指南
一、前言
随着科技的发展和生活水平的提高，有线电视已经成为现代家庭娱乐生活的重要组成部分。

为了确保有线电视系统的正常运行和良好的使用体验，本文将详细介绍有线电视的施工工艺。

二、施工准备
1. 施工图设计：根据用户需求和现场条件，进行有线电视系统的设计，并绘制施工图纸。

2. 材料设备准备：根据施工图的要求，准备好所需的电缆、接头、分配器、放大器等材料和设备。

三、施工步骤
1. 电缆敷设：按照施工图所示，进行电缆的敷设工作。

在敷设过程中，要保证电缆不受损伤，避免与电源线、电话线等其他线路交叉。

2. 设备安装：将放大器、分配器等设备安装到指定位置，并进行必要的固定。

3. 接头制作：对电缆进行剥皮处理后，制作好接头，然后将其连接到相应的设备上。

4. 系统调试：完成上述步骤后，进行系统的调试工作，包括信号强度的测试、频道的调整等。

四、施工注意事项
1. 在施工过程中，应遵守相关的安全规定，防止发生安全事故。

2. 在敷设电缆时，应尽量避开高温、潮湿、易燃等环境。

3. 在接头制作时，应保证接头的质量，避免因接头问题导致的信号损失。

4. 在系统调试时，应仔细检查每一个环节，确保系统的正常运行。

五、结语
有线电视的施工工艺是一项技术性很强的工作，需要施工人员具有一定的专业知识和技能。

通过严格的施工管理和精细的操作，可以有效地保证有线电视系统的质量和性能，为用户提供优质的电视服务。
