自动扎线机

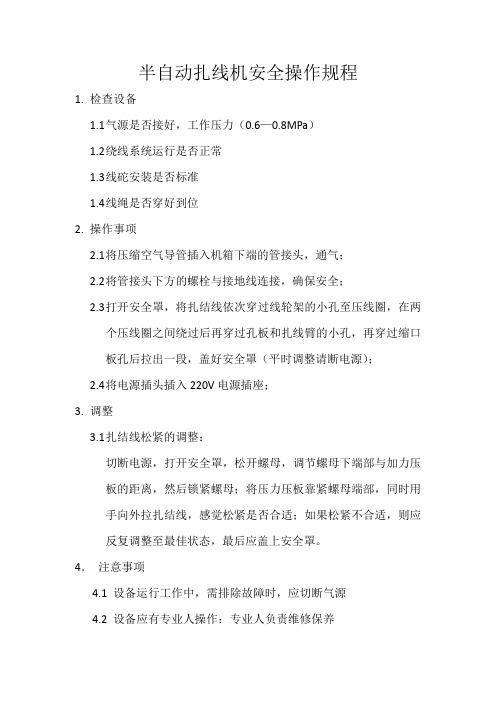

半自动扎线机安全操作规程
1.检查设备
1.1气源是否接好，工作压力（0.6—0.8MPa）
1.2绕线系统运行是否正常
1.3线砣安装是否标准
1.4线绳是否穿好到位
2.操作事项
2.1将压缩空气导管插入机箱下端的管接头，通气；
2.2将管接头下方的螺栓与接地线连接，确保安全；
2.3打开安全罩，将扎结线依次穿过线轮架的小孔至压线圈，在两
个压线圈之间绕过后再穿过孔板和扎线臂的小孔，再穿过缩口板孔后拉出一段，盖好安全罩（平时调整请断电源）；
2.4将电源插头插入220V电源插座；
3.调整
3.1扎结线松紧的调整：
切断电源，打开安全罩，松开螺母，调节螺母下端部与加力压板的距离，然后锁紧螺母；将压力压板靠紧螺母端部，同时用手向外拉扎结线，感觉松紧是否合适；如果松紧不合适，则应反复调整至最佳状态，最后应盖上安全罩。

4．注意事项
4.1 设备运行工作中，需排除故障时，应切断气源
4.2 设备应有专业人操作：专业人负责维修保养
4.3 设备易损件要妥善保管
4.4 操作人员要做好清洁、卫生工作。

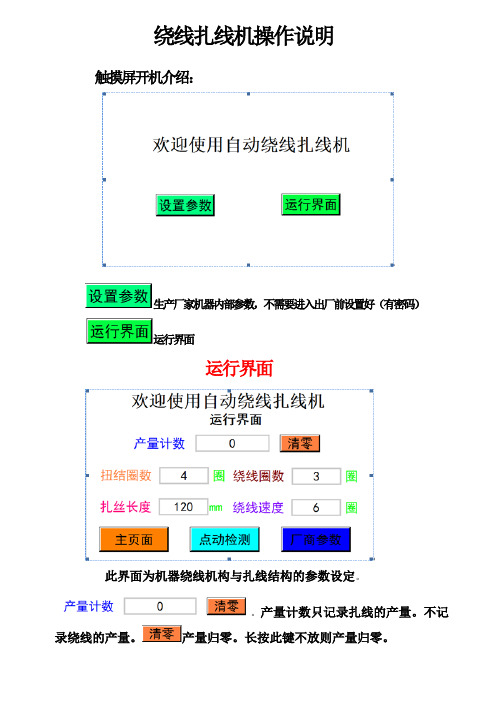

绕线扎线机操作说明触摸屏开机介绍：生产厂家机器内部参数，不需要进入出厂前设置好（有密码）运行界面运行界面此界面为机器绕线机构与扎线结构的参数设定。

产量计数只记录扎线的产量。

不记录绕线的产量。

产量归零。

长按此键不放则产量归零。

扎线机构两个参数：扭结圈数，送扎丝长度。

扭结圈数点击参数框位置弹出键盘输入数值确定既可。

设置值（3－5）圈最佳，数值越大可微调扎线松紧度。

注意：扎线的松紧度主要取决于（线绕好后放进去扎之前手捏的松紧度，线的间隙捏的越小扎得越紧）。

送扎丝长度点击参数框位置弹出键盘输入数值确定既可X15-30机型：扎丝长度可调范围75－140MMX18－45机型：扎丝长度可调范围120－190mm送扎丝长度根据被捆扎的直径来调节扎丝长短。

绕线机构两个参数：绕线圈数、绕线速度。

绕线圈数点击参数框位置弹出键盘输入需要的数值后按确定键既可。

绕线速度点击参数框位置弹出键盘输入需要的值后按确定键既可。

速度可调范围：（1－9）从慢到快。

每秒转速。

点击反回主页面点击进入点动检测点击进入厂商内部参数此界面为点动检测。

用于工人手动控制各电机。

一般用于机器故障时方便工人检测各电机是否能够转动。

（穿扎带）送线电机。

用于更换扎线，点动控制送出扎线绕线模式切换。

选择按设定圈数转停。

脚踩一下脚踏开关后绕线电机则按设定的圈数转完后自动停止。

如果选择按任意圈数转停。

脚踩下脚踏开关不放绕线电机则一直转，松开则立刻停止。

以下图片为扎带的穿线方法。

注意：扎线在穿过去的中间不要打折或有反面要一个方向一直穿过送线轮。

否则送出的线会往右跑偏导致扎线钩钩不到扎丝从而扭不上扎带。

若有其他任何不明白的地方，请与本公司技术人员联系。

自动绕线扎线机保养一：定期清理扎带裁刀下的废料。

（一天一次）二：定期清理机箱内的灰尘（一个月一次，见意用风枪吹）三：定期检查右边机械传动装置螺丝是否松动。

每颗螺丝紧固一变。

（半个月一次）四：对可调切连杆两轴承位置及导轨滑块处定期加黄油润滑，切线刀位置如卡线，打防锈油最好一个月一次.不要打黄油或机油（粘性大的都不要打）。

自动扎带机操作规程
《自动扎带机操作规程》
一、操作前的准备工作
1. 确保自动扎带机处于正常工作状态，检查机器的各项部件是否完好，如输送带、切割刀、自动计数器等。

2. 检查扎带的材料是否符合要求，包括带子的规格、颜色和质量等。

3. 确保操作人员已经接受过相关的操作培训，熟悉机器的操作流程和安全规定。

二、操作流程
1. 打开电源，启动自动扎带机。

2. 将待扎带的物品按照规定的摆放方式放置在输送带上，并确保物品的位置和数量符合机器的要求。

3. 调整扎带机的参数，包括扎带的张力、长度、速度等，根据物品的特点和要求进行调整。

4. 点击开始按钮，开始进行扎带作业。

5. 观察扎带的过程，确保扎带的位置、张力和切割都符合要求，根据需要进行调整。

6. 当扎带作业完成时，停止机器并检查扎带的效果，确认物品是否已经正确扎好。

7. 如果发现问题，及时排除故障并进行调整，然后重新进行扎带作业。

8. 扎带作业完成后，关闭机器并进行清洁，将机器的各个部件清理干净并进行保养。

三、安全注意事项
1. 在操作过程中，禁止将手或其他物品伸入机器内部，避免发生意外伤害。

2. 操作人员必须穿戴好工作服和相关的防护用品，严格遵守操作规程，确保安全生产。

3. 如果发现机器有异常情况，如异常声音、异味等，应及时停止使用并进行故障排查，避免发生意外事故。

通过严格执行以上的操作规程，可以保证自动扎带机的正常运行和使用安全，提高工作效率和产品质量。

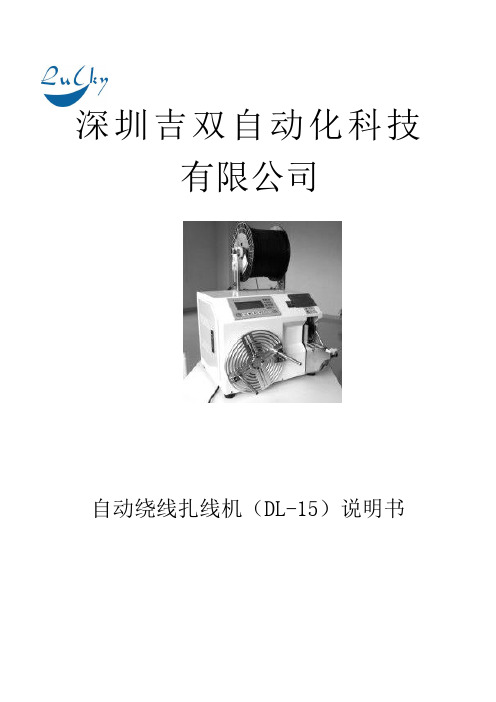

深圳吉双自动化科技有限公司自动绕线扎线机（DL-15）说明书首先，感谢您购买吉双自动化DL-15扎线机，请仔细阅读本使用说明书后再进行相关操作。

产品主要针对各类电源线插头生产厂家绕线扎线难，员工工作量大，工作强度高，而研发生产的自动绕线扎线机。

本机械设计合理，操作简单，产量稳定，价格实惠。

员工劳动强度减弱。

产量是传统手工生产的2-3倍。

大大降低了生产成本，是电源线插头生产企业的最佳选择。

本产品分为绕线扎线一体机，也可根据生产需求，单独选购扎线机，说明书中关于绕线机设置，只针对一体机。

技术参数扎成直径：5—40mm适用扎带：环保包胶铁线扎带长度圈数：可调节绕线圈数：可调节绕线间距：50MM—150MM (长/粗/硬线,适应宽间距)适用线径: ≤Ф7.4mm扎成线径：≤Ф30mm电压：210-240V 20A 50HZ额定功率：120W外形尺寸：400×380×580总重量：40KG操作说明一：重要安全说明：机器右侧扎带口，在操作中不可以用手挡在扎带口上方，易伤手，危险。

开始正常工作前，检查扎带口内的扎带弯勾，在扎带口内，如果未在正常位置，请打开机器右侧柜门，手动调整右下方的连杆，使用所处位置正常后，方可进行生产。

注：一切机械方面调试，必须先断开机器电源后进行。

二：机器的文本显示器可进入不同的界面1、产量说明：批量为批次生产产量，每次扎线结束计数一次；总量为总产量，计数方法同上；批量设置功能为到达预设产量时暂停机器；批量设置为0时，上述暂停功能不起作用；长按键，可以清除：批产量；长按键，可以清除：总产量；注：按SET键，可以进行批产量预设值设定，按ENT确认。

2、当出现故障停机时，屏幕会有相应提示，手动复位调整后，需按文本屏方向键清除故障报警，机器方可使用；3、主界面按方向键，可以进入手动控制界面，如下图：当前图面下，按方向键可以进行手/自动状态切换；如果想手动调试机器，请切换至，此时可以按相应数字按钮，来进行相关机器操作步骤动作；调试完成后必须切换回状态，机器才可以自动运行；按ESC键，返回主界面菜单。

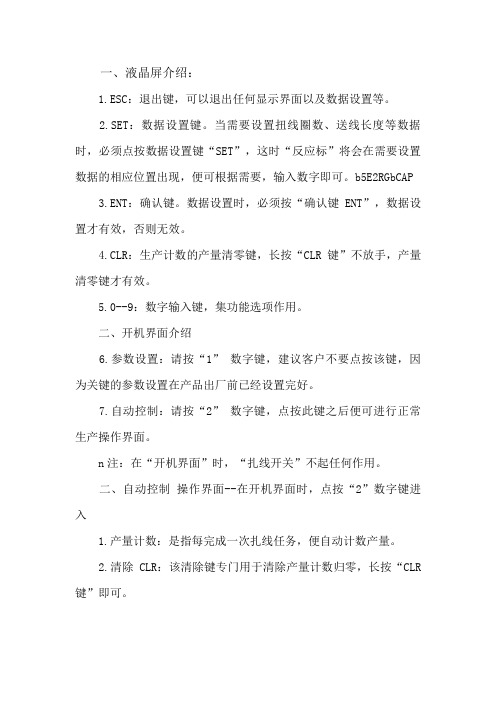

一、液晶屏介绍：1.ESC：退出键，可以退出任何显示界面以及数据设置等。

2.SET：数据设置键。

当需要设置扭线圈数、送线长度等数据时，必须点按数据设置键“SET”，这时“反应标”将会在需要设置数据的相应位置出现，便可根据需要，输入数字即可。

b5E2RGbCAP3.ENT：确认键。

数据设置时，必须按“确认键ENT”，数据设置才有效，否则无效。

4.CLR：生产计数的产量清零键，长按“CLR键”不放手，产量清零键才有效。

5.0--9：数字输入键，集功能选项作用。

二、开机界面介绍6.参数设置：请按“1” 数字键，建议客户不要点按该键，因为关键的参数设置在产品出厂前已经设置完好。

7.自动控制：请按“2” 数字键，点按此键之后便可进行正常生产操作界面。

n注：在“开机界面”时，“扎线开关”不起任何作用。

二、自动控制操作界面--在开机界面时，点按“2”数字键进入1.产量计数：是指每完成一次扎线任务，便自动计数产量。

2.清除CLR：该清除键专门用于清除产量计数归零，长按“CLR 键”即可。

3.扭线圈数：是指捆扎线动作时，拧、扭的圈数，设置为3-8圈，圈数越大捆扎的效果越紧，一般设置3-5圈为最佳，设置的圈数太大会扭伤扎带。

p1EanqFDPw4.送线长度：是指送出扎带的长度，长短可设置：小型机<S6-26）：实用送线长度70-140mm中型机<S16-40）：实用送线长度120-200mm大型机<S26-50）：实用送线长度145-230mm5.返回ESC：退出任何工作界面或参数设置时，皆可使用返回ESC键。

6.手动5：点按5键，可进入手动界面，在下面会有详细专门介绍。

注：在“自动生产操作界面A”时，“扎线开关”起作用，请注意安全。

三、手动界面介绍--在“自动控制”界面时，点按“5”数字键进入手动界面主要用于测试各种马达是否能正常运转，以及输送扎带时使用。

1.扎线马达点动1：点按或长按“1”数字键时，扎线马达即刻带动扎线动作，用于检测扎线马达是否正常运转。

尼龙绳自动捆扎打结机原理宝子们！今天咱们来唠唠尼龙绳自动捆扎打结机这个超酷的小玩意儿的原理，可有趣啦！再说说这捆扎的过程。

机器里面有个滚轮之类的东西，它会把尼龙绳拉到需要捆扎的物品周围。

这个滚轮就像是一个勤劳的小搬运工，不辞辛苦地把尼龙绳拉到合适的位置。

在拉的过程中，它还会把尼龙绳调整得整整齐齐的呢。

然后呢，机器会有一些小机关把尼龙绳绕着物品绕圈。

这个绕圈的动作就像是我们用手给东西缠绳子一样，不过机器可精准多了。

它会按照设定好的圈数来绕，不会多绕一圈也不会少绕一圈。

这时候，尼龙绳就像一条听话的小蛇，乖乖地绕在物品上啦。

接着就是打结的关键部分啦。

这机器里啊，有一些像小钩子一样的东西。

当尼龙绳绕好圈之后，这些小钩子就开始发挥作用了。

它们会巧妙地把尼龙绳的一端拉到另一端，然后开始进行打结的操作。

这个打结的动作就像是我们系鞋带一样，不过机器的速度那可是超级快的。

它会把尼龙绳打成一个又结实又好看的结。

这个结打得可紧了，不管怎么拉扯都不容易散开呢。

就像我们打的那种超级牢固的死结一样。

而且啊，这整个过程都是有一个小控制系统在指挥的。

这个控制系统就像是一个聪明的小脑袋，它知道什么时候该让小爪子抓绳子，什么时候让滚轮拉绳子，什么时候让小钩子打结。

这个小脑袋可聪明啦，它按照预先设定好的程序有条不紊地指挥着各个部件工作。

如果有哪个部件出了点小问题，这个控制系统还能发现呢，就像一个小管家一样，时刻关注着机器的运行情况。

你再想想看，这尼龙绳自动捆扎打结机在我们的生活和生产中可帮了大忙了。

在工厂里，那些需要大量捆扎的产品，要是靠人工来捆扎打结，那得多累人啊。

有了这个机器，效率一下子就提高了好多。

就像有一群超级能干的小助手在帮忙一样。

在我们日常生活中，有些小物件需要捆扎的时候，要是有这么个小机器，那也是超级方便的呢。

总之呢，尼龙绳自动捆扎打结机的原理虽然看起来有点复杂，但是仔细想想，就像是一群小伙伴在齐心协力地完成一件事情一样。

扎线机操作规程
1、检查设备：空机运行，检查设备是否正常，如有异常即通知主管。

2、按规定将组合放上夹具内，左手拉紧白珠线，右手按下开关，夹具收紧并压在定子两边，组合跟着夹具转动。

3、钩针随着白珠线一进一退地扎紧线组，右手放在组合上轻压相隔纸，防止相隔纸向上跑，停止转动后，夹具自动松开，将白珠线前后两端拉紧并打结。

4、安全事项：
4.1防止操作不当造成机器故障和对组合的破坏。

4.2为保障安全，夹具运行时，手不能伸进钩针活动范围内。

4.3工作场地要保持清洁干净，产品及其它物品要摆放整齐。

4.4工作完毕关闭电源开关。

扎线机的操作方法扎线机是一种用于电气线路连接和绝缘的工具，可以将电线束成形并固定在一起。

下面是扎线机的操作方法及步骤。

1. 首先，准备好需要连接的电线和扎线机。

选取适合电线直径的扎线机，并确保电线的质量和长度符合要求。

2. 将电线的末端去除外皮，露出足够的导体长度。

使用剥线钳或切线钳可以轻松地切割电线外皮。

注意不要剪断导线。

3. 根据需要，将电线端子插入扎线机的接线槽中。

扎线机通常配有不同大小的接线槽，以适应各种规格和类型的电线。

4. 用力将扎线机的手柄握住，使其夹紧电线。

确保电线稳定地插入接线槽中，以避免连接不牢固。

5. 操作扎线机的手柄，使其闭合并扎紧电线。

这样电线和端子就会牢牢地连接在一起。

6. 检查扎线的质量和牢固度。

用手轻轻地拉动连接的电线，确保它们没有松动。

7. 根据需要进行绝缘处理。

可使用绝缘胶带，绝缘套和绝缘皮套等材料，对连接处进行绝缘保护，以防止电线之间的短路和漏电。

8. 完成以上步骤后，可以使用万用表或其他测试工具，对连接的电路进行测试。

测试电路是否通畅，电压是否正常。

扎线机对于电气线路连接具有快速、方便和稳定的作用。

使用扎线机进行电线连接时，需要注意以下几点：1. 选择适合的扎线机。

不同型号的扎线机适用于不同类型和规格的电线连接。

选择合适的扎线机可以确保连接的质量和牢固度。

2. 操作扎线机时要注意安全。

避免手指被夹紧或受伤。

使用扎线机时，应穿戴好劳动防护用具，如手套和护目镜。

3. 扎线机的维护保养。

在使用扎线机前，需要检查其是否完好无损。

定期清洁和润滑扎线机的部件，以确保其正常运行。

4. 注意电线的质量和长度。

使用合格和符合要求的电线进行连接，避免使用损坏或老化的电线。

5. 检查连接的质量。

连接的电线应牢固可靠，避免出现松动和短路的情况。

总之，扎线机是一种重要的电气连接工具，能够提高电线连接的效率和质量。

正确地使用扎线机，能够确保电线连接的稳定性和安全性。
